从零开始：配电网工程设计（1）

从零开始学配电网工程设计

01 认识

001导线的定义

导线是线路的主要组成部分，主要是用于传导电流，输送电能。

导线制造要求：良好的导电性能、高空架设要求机械强度、耐腐蚀、抗震、密度要尽可能小减小应力

应力是指物体由于外因（受力、湿度、温度场变化等）而变形时，在物体内各部分之间产生相互作用的内力，单位面积上的内力称为应力。应力是一个矢量，它用来描述物体内部的受力状态。

例如，当你拉伸一根橡皮筋时，橡皮筋内部会产生抵抗拉伸的内力，这个内力在橡皮筋横截面上分布的情况就可以用应力来衡量。如果用 F表示内力， A表示横截面面积，那么应力σ（正应力）的计算公式为 。

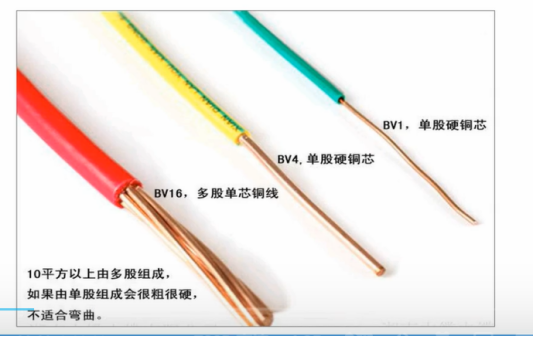

按照线芯结构划分

单股导线：多用，硬线

多股导线：少用，软线

10平方以上有多股构成，如果由单股组成会很粗很硬，不合适弯曲

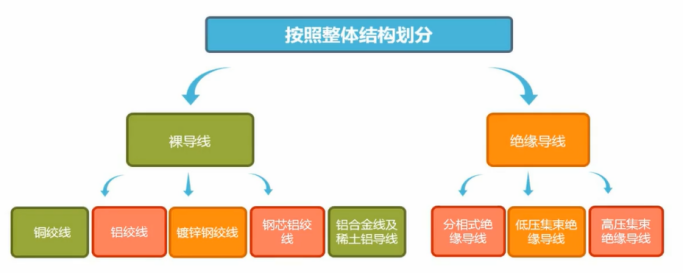

按照整体结构划分

裸导线：没有包封结构，用于郊外

绝缘导线：外表有绝缘层，使用周期较长

002 命名规则（重要）

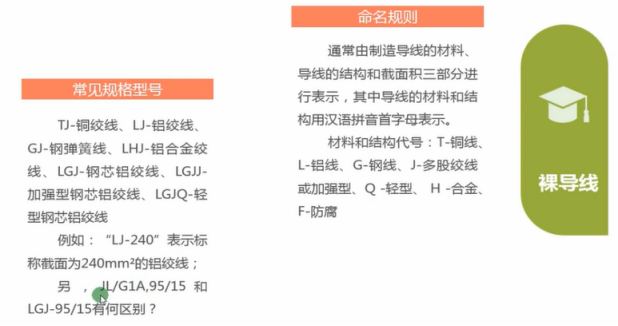

裸导线：

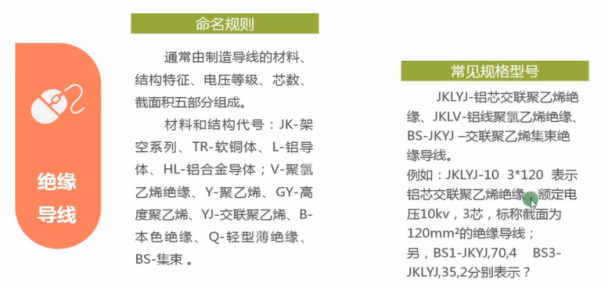

绝缘导线：

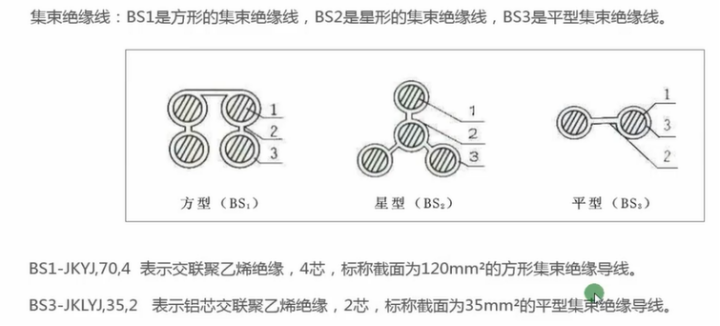

集束绝缘线：

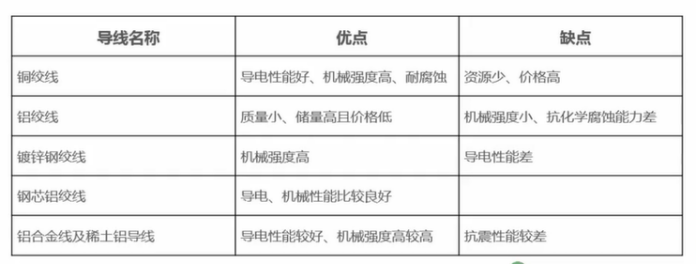

常用导线优缺点

裸导线：

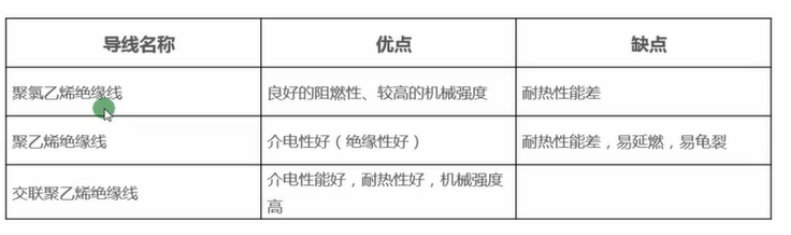

绝缘导线：

003 分类及特点

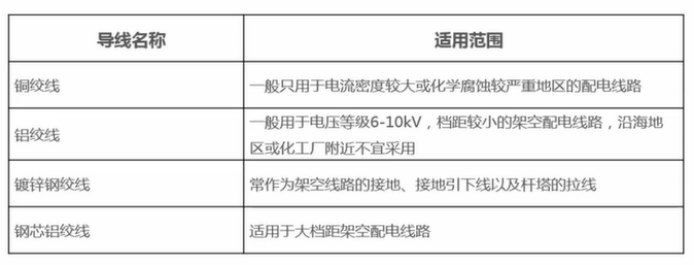

004 适用范围

02设计

001 导线截面积

002 类型选取原则

003 应力弧垂表

03 软件

001典设资源

002 导线调用

003业务属性调整方法......
