制作基于XKT-510和T3168芯片的无线供电模块
制作无线供电模块

进展记录更新

简书上更新比较快： 链接

2017年9月6日 19:27:56 还是简书的Markdown编辑器好用啊可以直接粘贴图片不用一张张上传所以先发布在这了再搬到csdn上。
2017年9月5日 焊好两PCB板。测试无线供电成功，记录实测数据。
2017年6月 AD设计 PCB打样板 元件选购

接下来

1.验证/EN_WP使能端

原理图设计

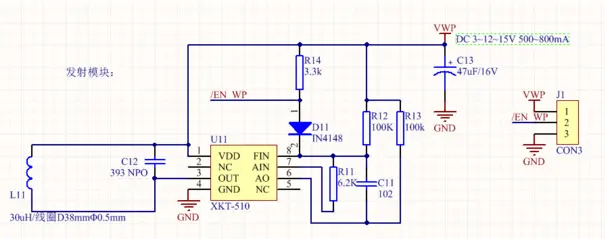

发射模块原理图：

发射模块原理图
发射模块原理图

/EN_WP为使能端，未验证。R14可适当改大些以节能。

接收模块原理图：
