玩转 ESP32 + Arduino(二十八) TFT_eSPI库驱动ST7789

最新推荐文章于 2025-04-20 06:21:57 发布
最新推荐文章于 2025-04-20 06:21:57 发布
阅读量1.7w 收藏 326
点赞数 32
文章标签： python java 编程语言 android 数据可视化
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/finedayforu/article/details/108975245
版权
本文介绍了如何使用ESP32和Arduino配合TFT_eSPI库驱动ST7789显示器，涵盖了硬件接线、颜色和字体设置、相关API以及绘制几何图形和显示图片的方法。通过修改驱动文件、设置引脚、初始化屏幕，实现屏幕的高效操作。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

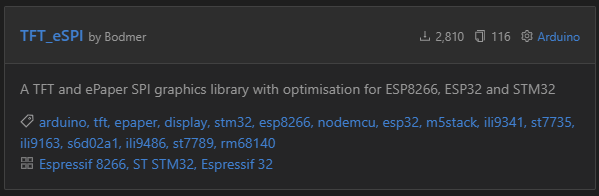

我们用到的库 TFT_eSPI

一. 硬件接线

这里我们使用了中景园的ST7789

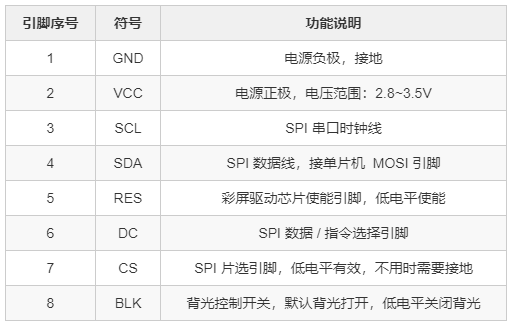

一般屏幕的引脚定义如下:

接线: 我们直接用VSPI接线

ESP32引脚 ST7789引脚 功能
GND GND 接地
3V3 VCC 电源
(VCLK)18 SCL SPI时钟线
(VMOSI)23 SDA SPI主出从入线
26 RES 复位引脚
27 DC 数据/命令选择线
(VCS0)5 CS SPI片选线
没接 BLK 背光控制线

如何在TFT_eSPI中设置引脚??

首先, 我们打开 User_Setup.h, 具体位置在(platformIO平台):

然后根据文件中的提示设置就可以了, 对于ESP32 + ST7789来说, 具体修改了如下内容:

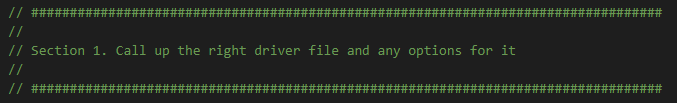

第一步: 修改自定义驱动文件

在众多的驱动文件中,选择适合自己屏幕的, 注释掉不用的

设置宽高

对ST7789 ST7735 ILI9163来说, 要设置宽高

最低0.47元/天 解锁文章
