CAN通讯设计

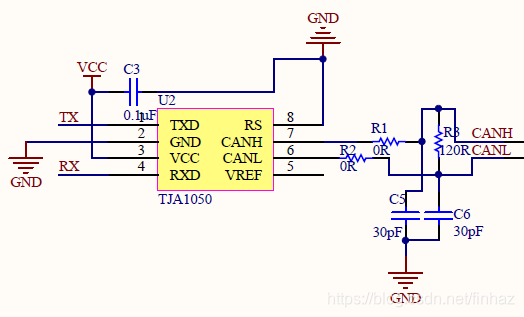

DSP/MCU的CAN接口是指芯片外设中的CAN总线控制器,其输出电平为TTL规格,如果直接将两块芯片的CANRX、CANTX引脚连接,无法实现CAN通讯。SAJ1000、TJA1050芯片是属于物理层芯片,将TTL电平信号转换为符合CAN规范的差分信号,从而实现CAN通讯。
因此,上位机与DSP进行CAN通讯时,相比于基于SCI的串口通讯,需要多加一个收发芯片模块。将DSP/MCU的CANRX引脚接入模块的RX,CANTX接入模块的TX,从而将TTL电平信号转为CAN通讯的差分信号CANH和CANL。
CAN通讯接口
一般的CAN通讯接口对外主要是CANH和CANL两个信号。

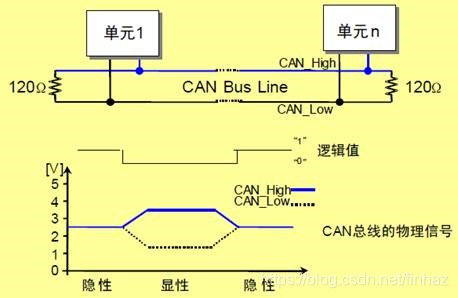

当两个具有CAN通讯接口的设备相互通讯时,两边的CANH连接,CANL也连接。高频信号传输时,信号波长相对传输线较短,信号在传输线终端会形成反射波,干扰原信号,所以需要在传输线末端加终端电阻,使信号到达传输线末端后不反射。对于低频信号则不用 CAN总线两端必须连接终端电阻才可以正常工作,终端电阻应该与通讯电缆的阻抗相同,典型值为120欧姆。其作用是匹配总线阻抗,提高数据通信的抗干扰性及可靠行。
PC调试CAN
当需要利用PC对CAN设备进行调试时,由于PC机通常没有CAN接口,也没有CAN控制器,因此需要CAN转USB模块、CAN转以太网模块等,本质上,该模块内部有一块DSP/MCU,将能够将CAN差分通讯转为PC机能够直接进行的通讯方式,如串口通讯、以太网通讯等。
由于转换模块所用的DSP/MCU中对CAN通讯的处理程序不同,因此,CAN转USB、CAN转以太网模块通常没有统一的PC上位机,针对CAN转化模块,PC上需要根据模块制造商所提供的API,设计相应合适的上位机。
目前选择的CAN转USB模块,实现了将CAN通讯转为串口通讯的功能,直接使用普通的串口调试助手即可调试CAN通讯,后期可以将原有的串口通讯、485通讯协议移植到CAN通讯上。
CAN邮箱配置
CAN通讯时,有个概念叫邮箱,一共分为了收发邮箱两类,通过配置确定邮箱为发送还是接收邮箱,每个邮箱也会有分配ID和滤波器,用于识别帧数据是否是发送给了对应的设备。当采用CAN转USB模块时,可以关闭滤波器,实现任意ID的接收。
代码配置(DSP28035为例)
main函数部分,主要是初始化程序是这样的,这些基本都是调用或者遵照TI官方示例写的
/* Create a shadow register structure for the CAN control registers. This is
needed, since, only 32-bit access is allowed to these registers. 16-bit access
to these registers could potentially corrupt the register contents. This is
especially true while writing to a bit (or group of bits) among bits 16 - 31 */
struct ECAN_REGS ECanaShadow;
// Step 1. Initialize System Control:
// PLL, WatchDog, enable Peripheral Clocks
// This example function is found in the DSP2833x_SysCtrl.c file.
InitSysCtrl();
// Just initalize eCAN pins for this example
// This function is in DSP2833x_ECan.c
// Step 3. Clear all interrupts and initialize PIE vector table:
// Disable CPU interrupts
DINT;
// Initialize the PIE control registers to their default state.
// The default state is all PIE interrupts disabled and flags
// are cleared.
// This function is found in the DSP2833x_PieCtrl.c file.
InitPieCtrl();
// Disable CPU interrupts and clear all CPU interrupt flags:
IER = 0x0000;
IFR = 0x0000;
// Initialize the PIE vector table with pointers to the shell Interrupt
// Service Routines (ISR).
// This will populate the entire table, even if the interrupt
// is not used in this example. This is useful for debug purposes.
// The shell ISR routines are found in DSP2833x_DefaultIsr.c.
// This function is found in DSP2833x_PieVect.c.
InitPieVectTable();
// Interrupts that are used in this example are re-mapped to
// ISR functions found within this file.
InitECanGpio();
// Step 4. Initialize all the Device Peripherals:
// This function is found in DSP2833x_InitPeripherals.c
// InitPeripherals(); // Not required for this example
// In this case just initalize eCAN-A and eCAN-B
// This function is in DSP2833x_ECan.c
InitECan();
ErrorCount = 0;
PassCount = 0;
/* Write to the MSGID field */
ECanaMboxes.MBOX16.MSGID.all = 0x95555554; // Extended Identifier
ECanaMboxes.MBOX25.MSGID.all = 0x95555555; // Extended Identifier
/* Configure Mailbox under test as a Re/Transmit mailbox */
EALLOW;
ECanaShadow.CANMD.all = ECanaRegs.CANMD.all;
ECanaShadow.CANMD.bit.MD16 = 1; //rx
ECanaShadow.CANMD.bit.MD25 = 0;//tx
ECanaRegs.CANMD.all = ECanaShadow.CANMD.all;
//without considering id and the data can be received
ECanaMboxes.MBOX16.MSGID.bit.AME = 1;
ECanaLAMRegs.LAM16.all = 0xFFFFFFFF;
/* Enable Mailbox under test */
ECanaShadow.CANME.all = ECanaRegs.CANME.all;
ECanaShadow.CANME.bit.ME16 = 1;
ECanaShadow.CANME.bit.ME25 = 1;
ECanaRegs.CANME.all = ECanaShadow.CANME.all;
/* Write to DLC field in Master Control reg */
//ECanaMboxes.MBOX16.MSGCTRL.bit.DLC = 8;
ECanaMboxes.MBOX25.MSGCTRL.bit.DLC = 8;
ECanaRegs.CANRMP.all = 0xFFFFFC00;
/* Write to the mailbox RAM field */
ECanaMboxes.MBOX25.MDL.all = 0x55555555;
ECanaMboxes.MBOX25.MDH.all = 0xAAAAAAAA;
EDIS;
EALLOW;
ECanaShadow.CANMIM.all=ECanaRegs.CANMIM.all;
ECanaShadow.CANMIM.bit.MIM16=1;
ECanaRegs.CANMIM.all=ECanaShadow.CANMIM.all;
ECanaShadow.CANMIL.all = ECanaRegs.CANMIL.all;
ECanaShadow.CANMIL.all = 0; // 1-32号邮箱中断在中断线0上产生
ECanaRegs.CANMIL.all = ECanaShadow.CANMIL.all;
ECanaShadow.CANGIM.all = ECanaRegs.CANGIM.all;
ECanaShadow.CANGIM.bit.I0EN = 1 ; // 中断线0使能
ECanaRegs.CANGIM.all = ECanaShadow.CANGIM.all;
ECanaShadow.CANMC.all = ECanaRegs.CANMC.all;
ECanaShadow.CANMC.bit.STM = 0; // 0-Normal
ECanaRegs.CANMC.all = ECanaShadow.CANMC.all;
EDIS;
EALLOW; // This is needed to write to EALLOW protected registers
PieVectTable.ECAN0INTA = &Ecan0ISR;//R-CAN1 接收后中断函数
EDIS; // This is needed to disable write to EALLOW protected registers
IER |=M_INT9;// 开CPU中断1~9(必须开放对应的CPU级中断口)
PieCtrlRegs.PIECTRL.bit.ENPIE = 1; // Enable the PIE block
PieCtrlRegs.PIEIER9.bit.INTx5=1; //R-CAN0 接收邮箱
EINT;//开总中断
ERTM;//使能实时中断(CPU级的)
/* Begin transmitting */
for(i=0; i < TXCOUNT; i++)
{
ECanaShadow.CANTRS.all = 0;
ECanaShadow.CANTRS.bit.TRS25 = 1; // Set TRS for mailbox under test
ECanaRegs.CANTRS.all = ECanaShadow.CANTRS.all;
do
{
ECanaShadow.CANTA.all = ECanaRegs.CANTA.all;
} while(ECanaShadow.CANTA.bit.TA25 == 0 ); // Wait for TA5 bit to be set..//如果线没有连接,如果线连接错误
ECanaShadow.CANTA.all = 0;
ECanaShadow.CANTA.bit.TA25 = 1; // Clear TA5
ECanaRegs.CANTA.all = ECanaShadow.CANTA.all;
}
while(1)
{
ECanaShadow.CANRMP.all = ECanaRegs.CANRMP.all;
}
这里有少数需要注意是地方就是邮箱滤波器的关闭
//without considering id and the data can be received
ECanaMboxes.MBOX16.MSGID.bit.AME = 1;
ECanaLAMRegs.LAM16.all = 0xFFFFFFFF;
这两句话加在使能邮箱前,才能生效。
最后就是CAN对应的中断了,只需要按照邮箱结构体,依次读取邮箱的低位数据、高位数据和邮箱ID即可。
//
__interrupt void Ecan0ISR(void)//R 接收后进入的中断
{
if(ECanaRegs.CANRMP.all==0x00010000)//RX get after flag and int BOX16
{
ECanaRegs.CANRMP.all = 0x00010000;//clear GMIF16
TestMbox1 = ECanaMboxes.MBOX16.MDL.all;
TestMbox2 = ECanaMboxes.MBOX16.MDH.all;
TestMbox3 = ECanaMboxes.MBOX16.MSGID.all;//从外部接收邮箱16的ID,16为接收邮箱(CANMD)
}
PieCtrlRegs.PIEACK.all = PIEACK_GROUP9;
}
