周立功ZCANPRO基础使用教程

软件及驱动安装

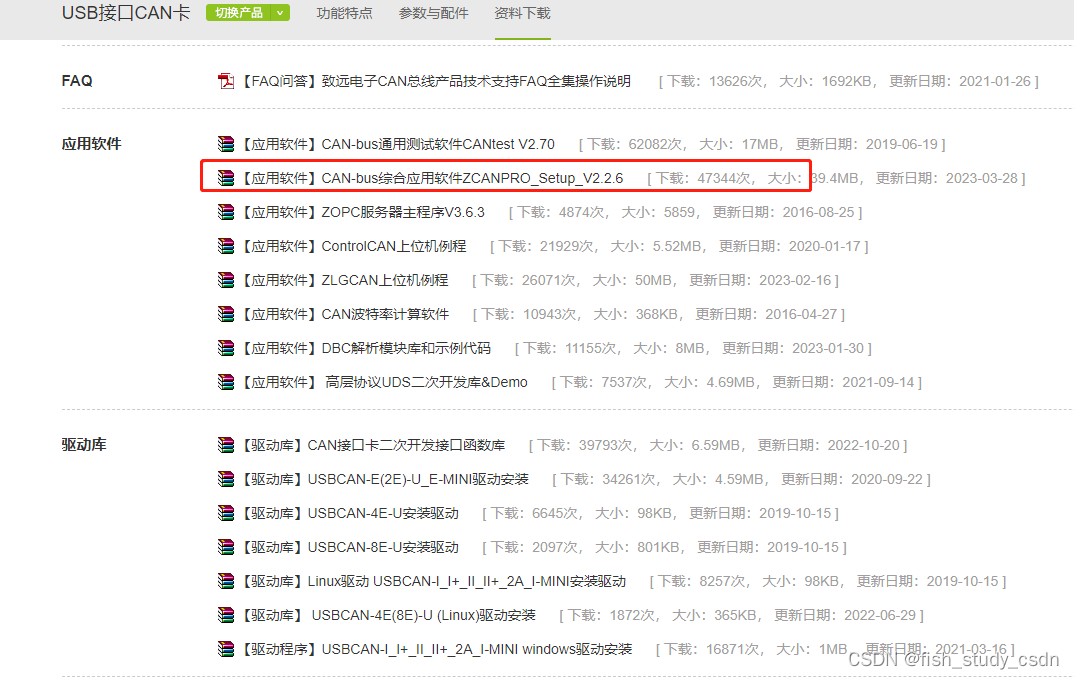

1.安装ZCANPRO软件

USB接口CAN卡-广州致远电子股份有限公司



2.安装驱动

本人使用的USBCANFD-200U设备，大家可根据自己的设备下载对应的驱动。

设备驱动官网链接：解决方案在线文档

软件使用教程

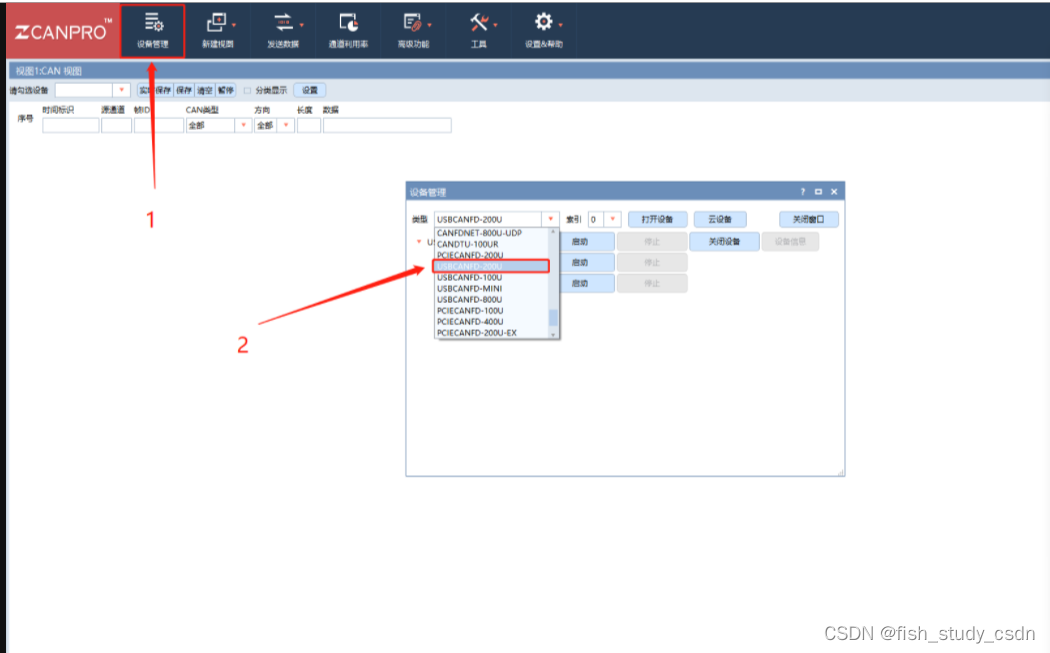

1.选择设备类型

点击“设备管理”，选择相应的设备类型

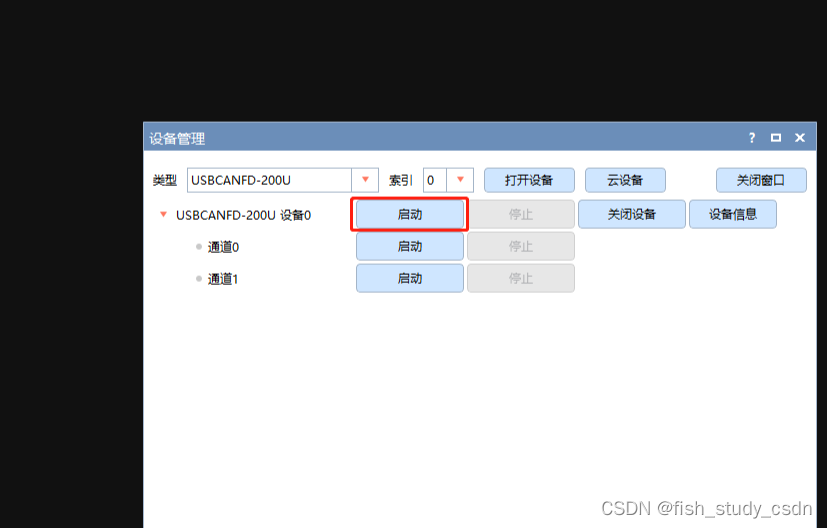

2.选择CAN类型

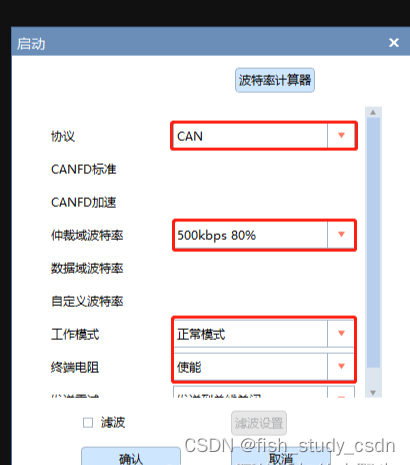

点击“启动”，选择CAN的协议类型、波特率等功能

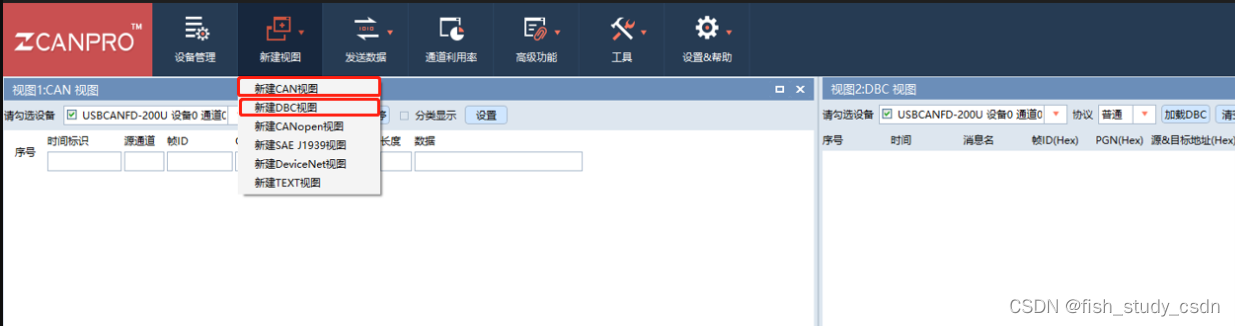

3.新建视图

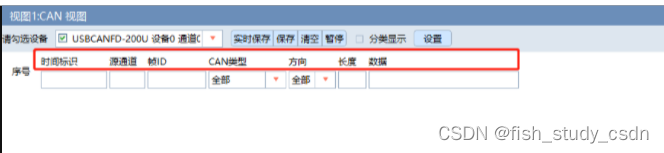

（1）CAN视图

可根据时间、通道、CANID、CAN类型等筛选数据。

（2）DBC视图

点击加载DBC文件

4.发送数据

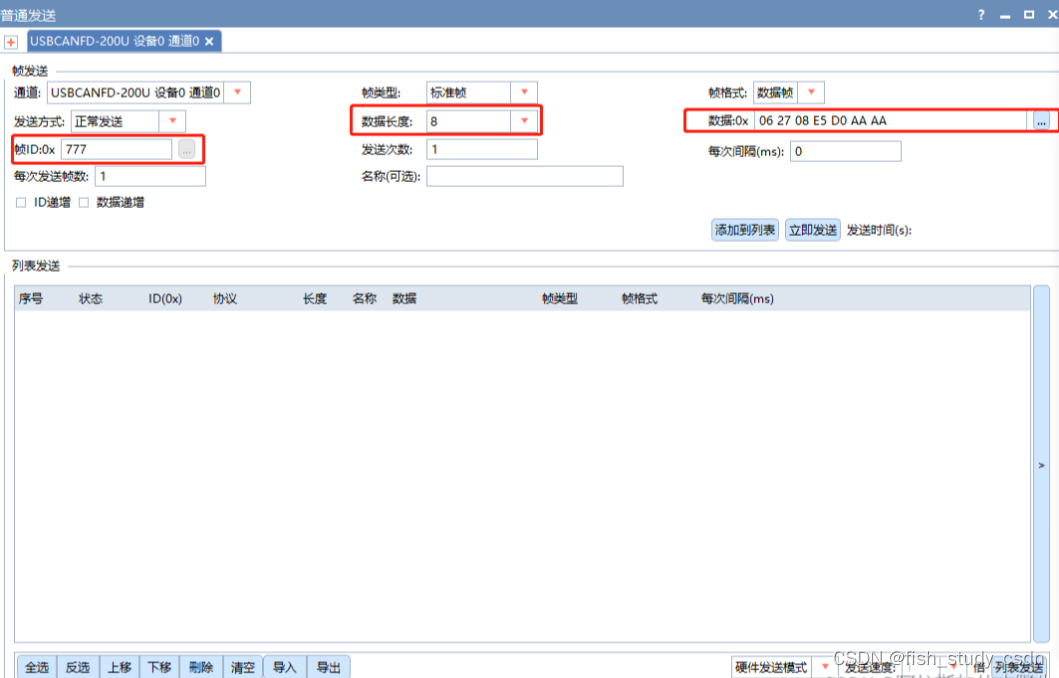

（1）普通发送

修改CANID、长度、数据等属性，点击发送

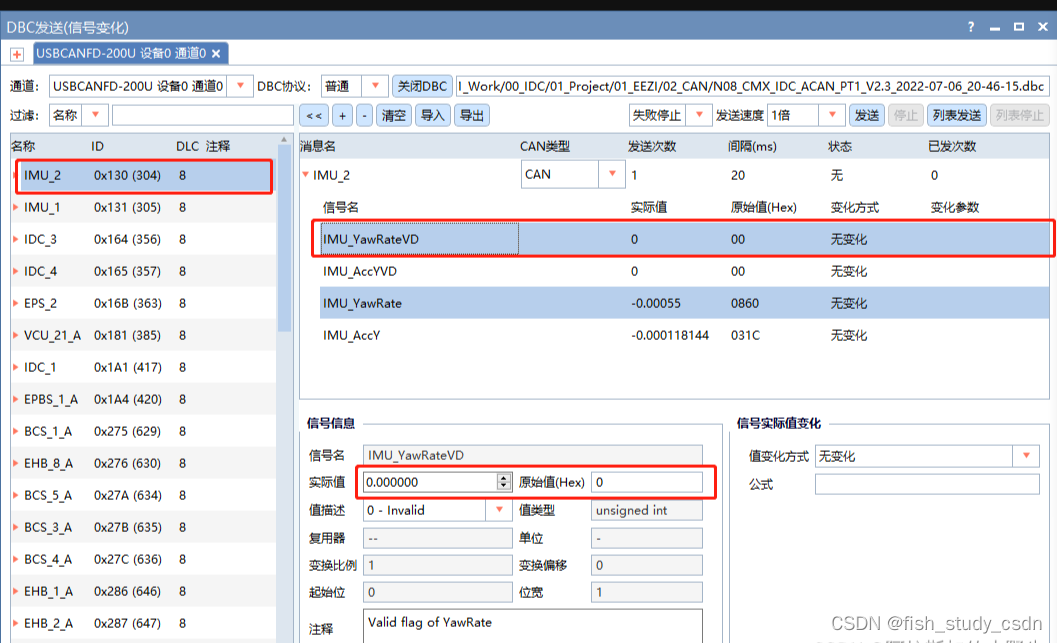

2）DBC发送

加载DBC文件，添加ID，选择相应的信号，修改数值，点击列表发送

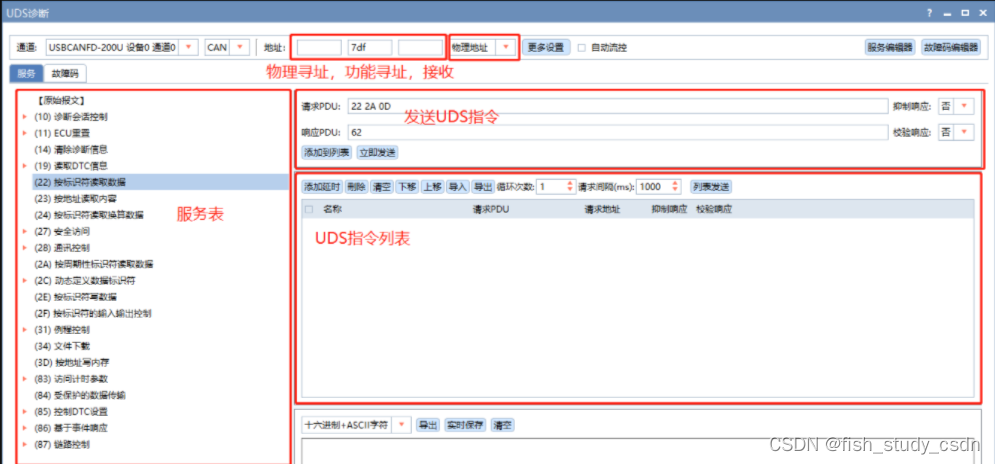

5.UDS诊断

（1）点击UDS诊断

2）选择相应的UDS指令，发送列表



 （3）根据状态栏，分析发送和接收的数据
