软件及驱动安装
1.安装ZCANPRO软件

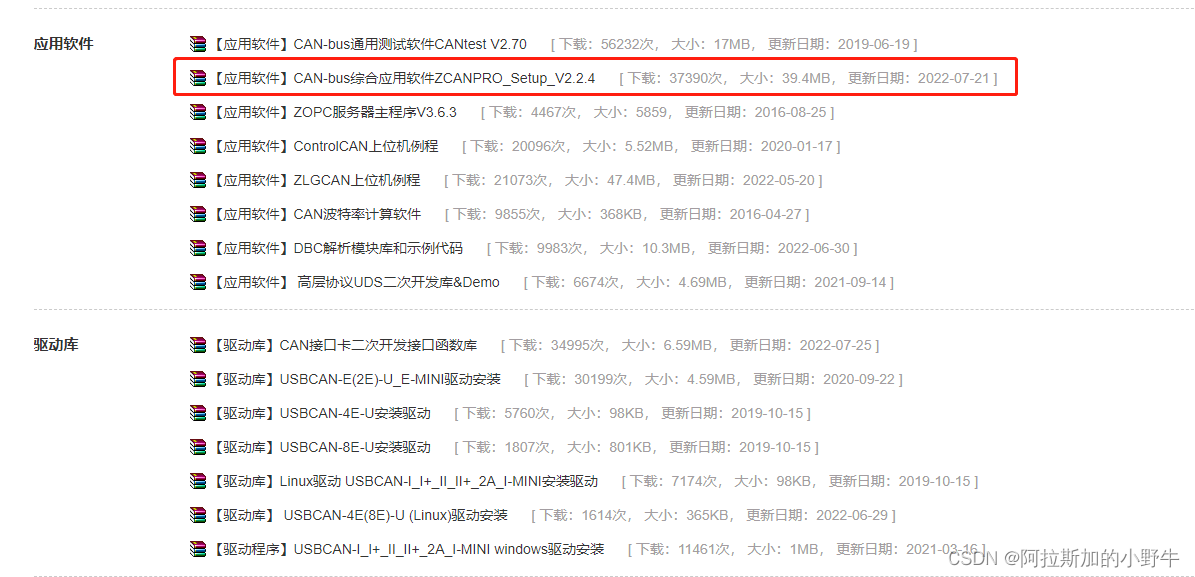

ZCANPRO软件官网链接:USB接口CAN卡-广州致远电子股份有限公司
2.安装驱动
本人使用的USBCANFD-200U设备,大家可根据自己的设备下载对应的驱动。

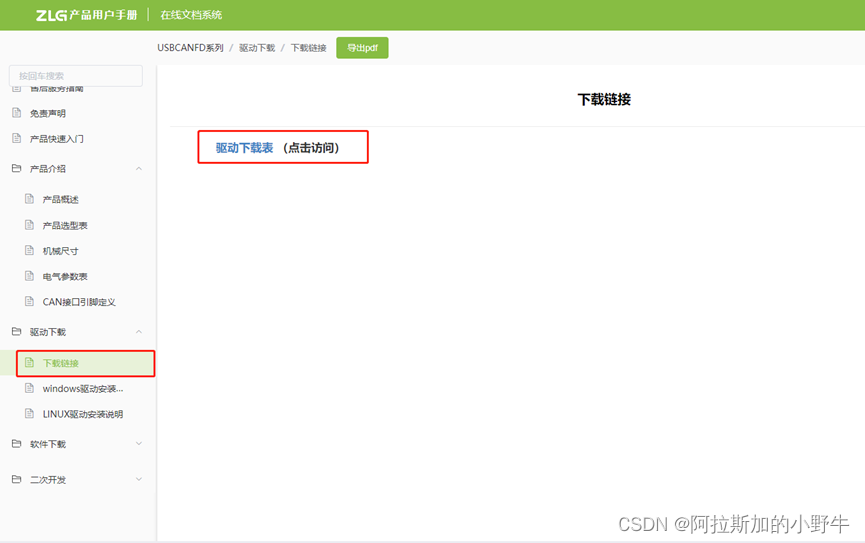

设备驱动官网链接:https://manual.zlg.cn/web/#/42/2462
软件使用教程

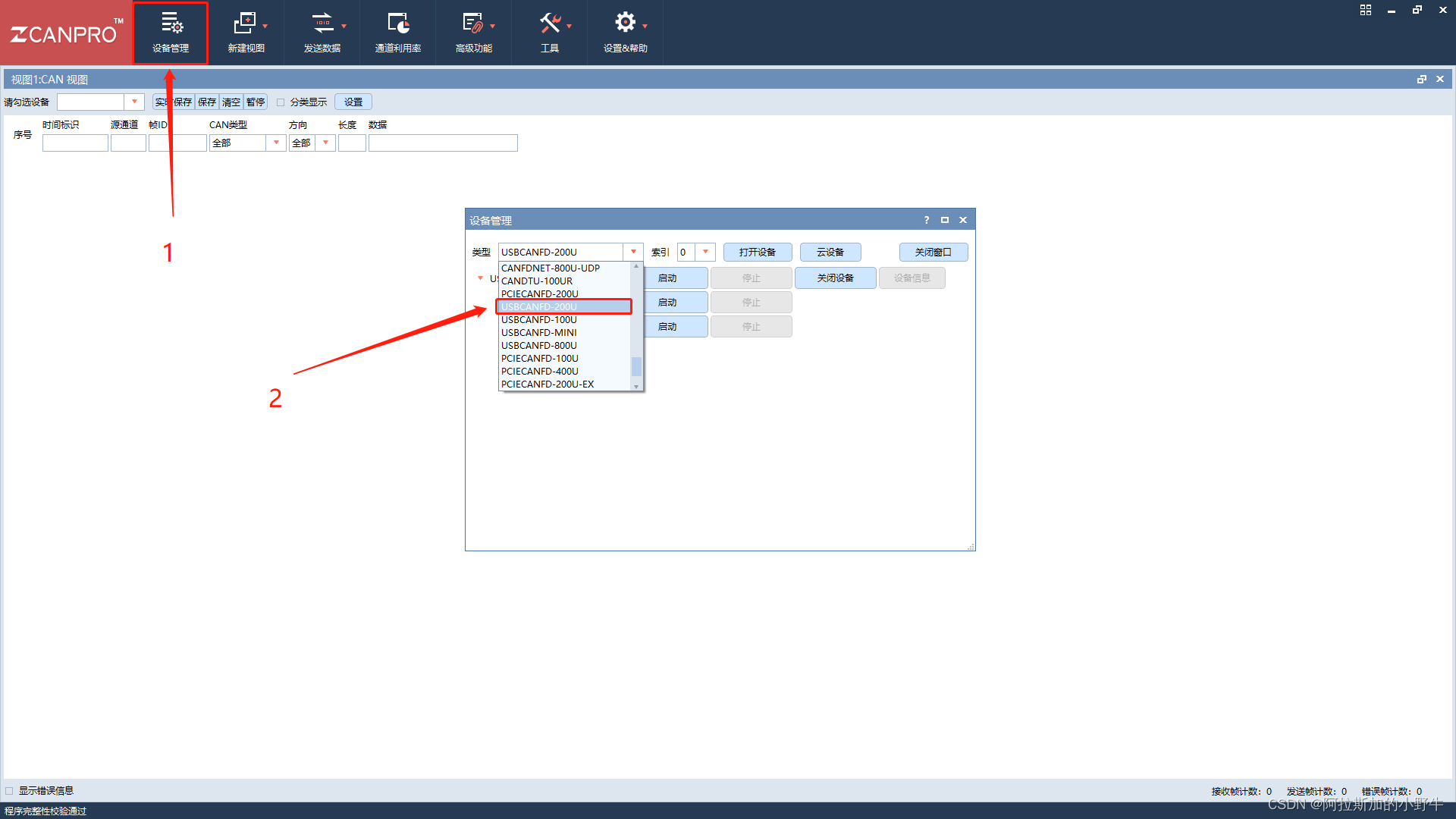

1.选择设备类型
点击“设备管理”,选择相应的设备类型

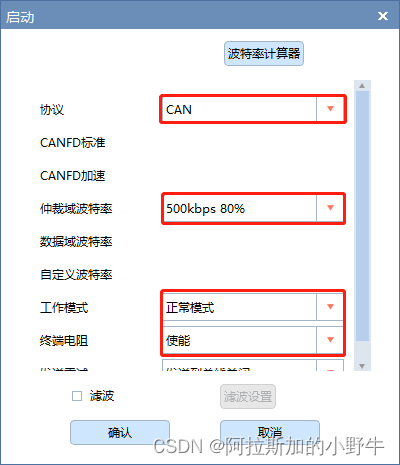

2.选择CAN类型

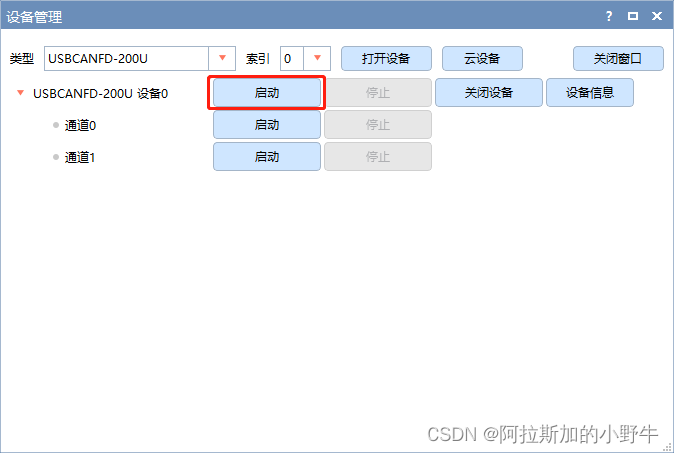

点击“启动”,选择CAN的协议类型、波特率等功能

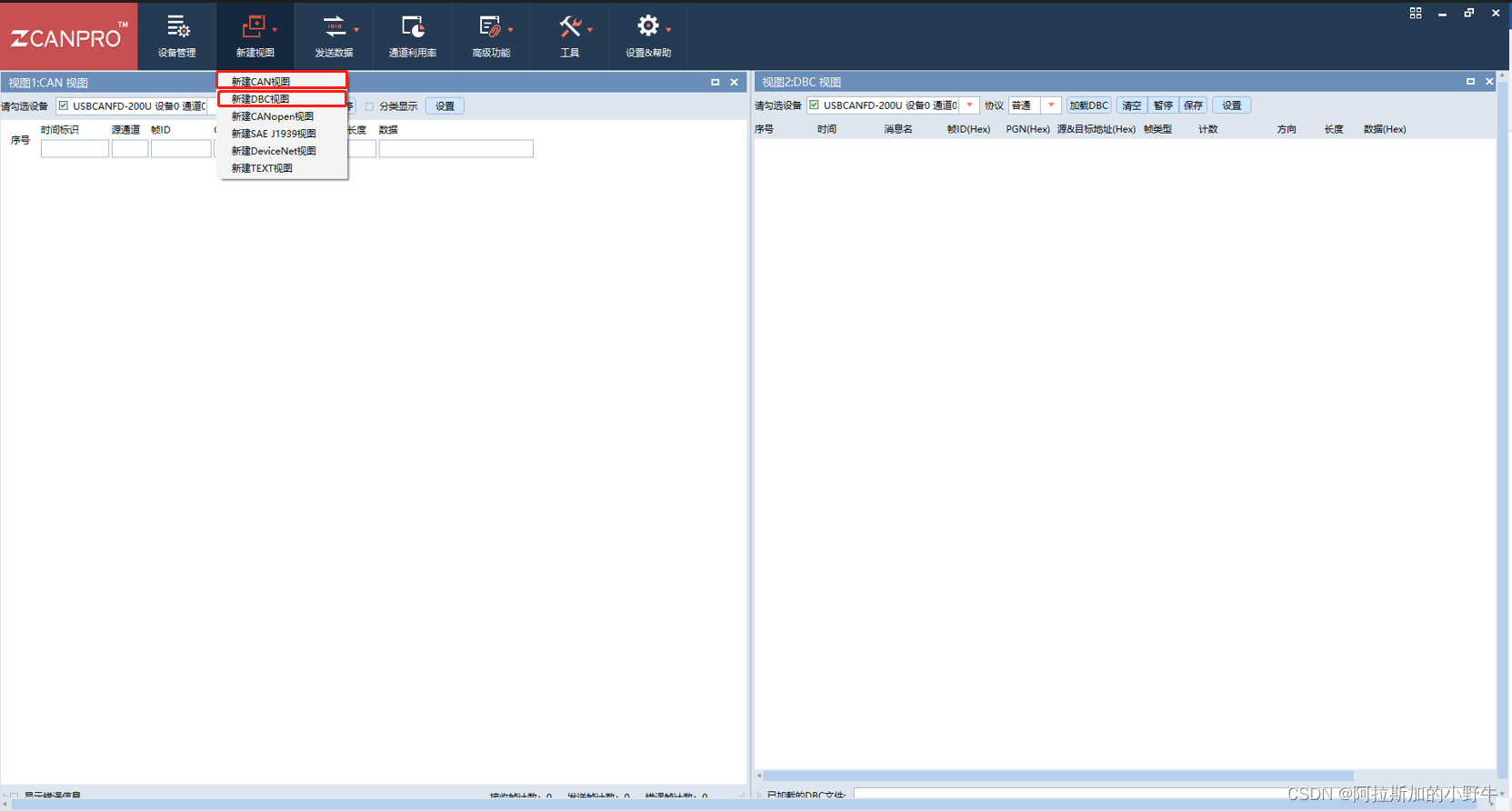

3.新建视图

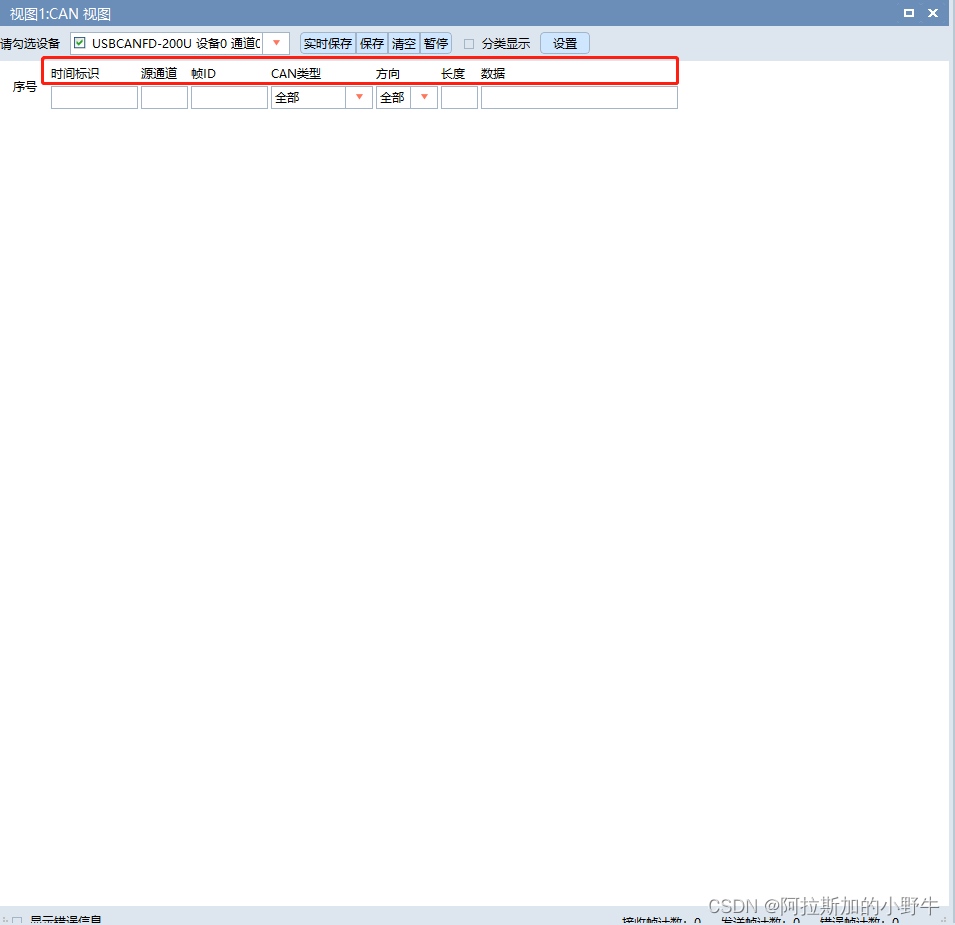

(1)CAN视图
可根据时间、通道、CANID、CAN类型等筛选数据。

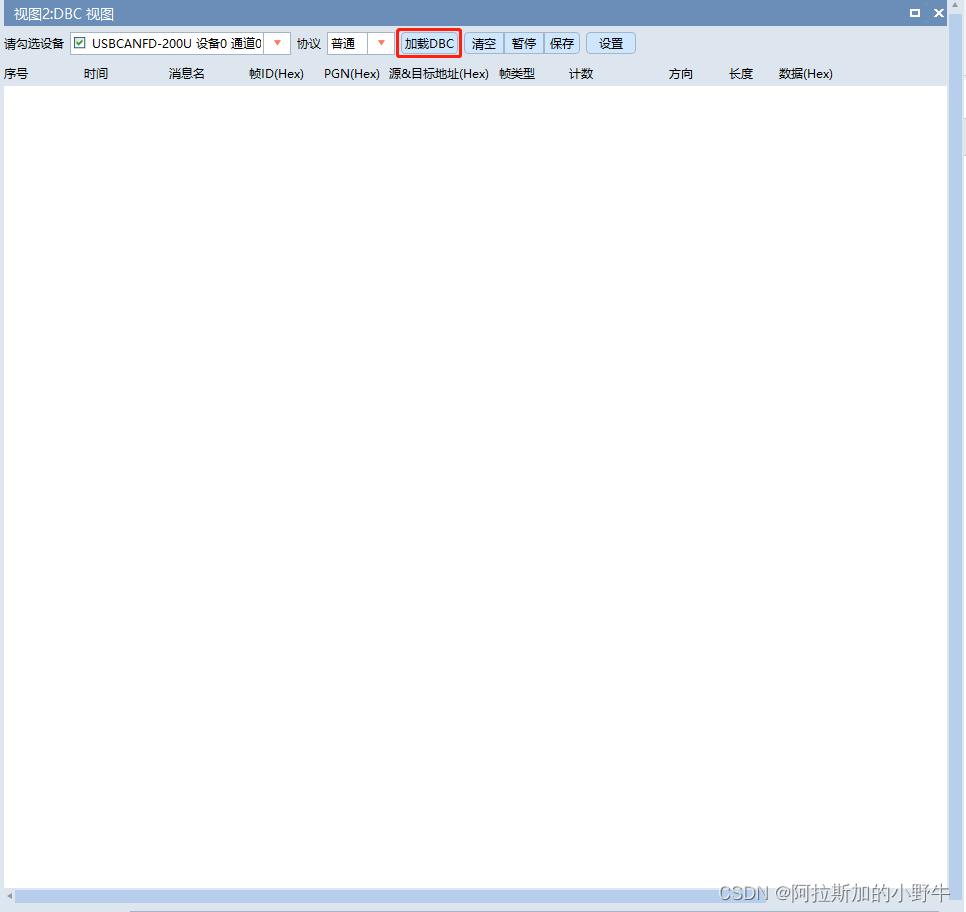

(2)DBC视图

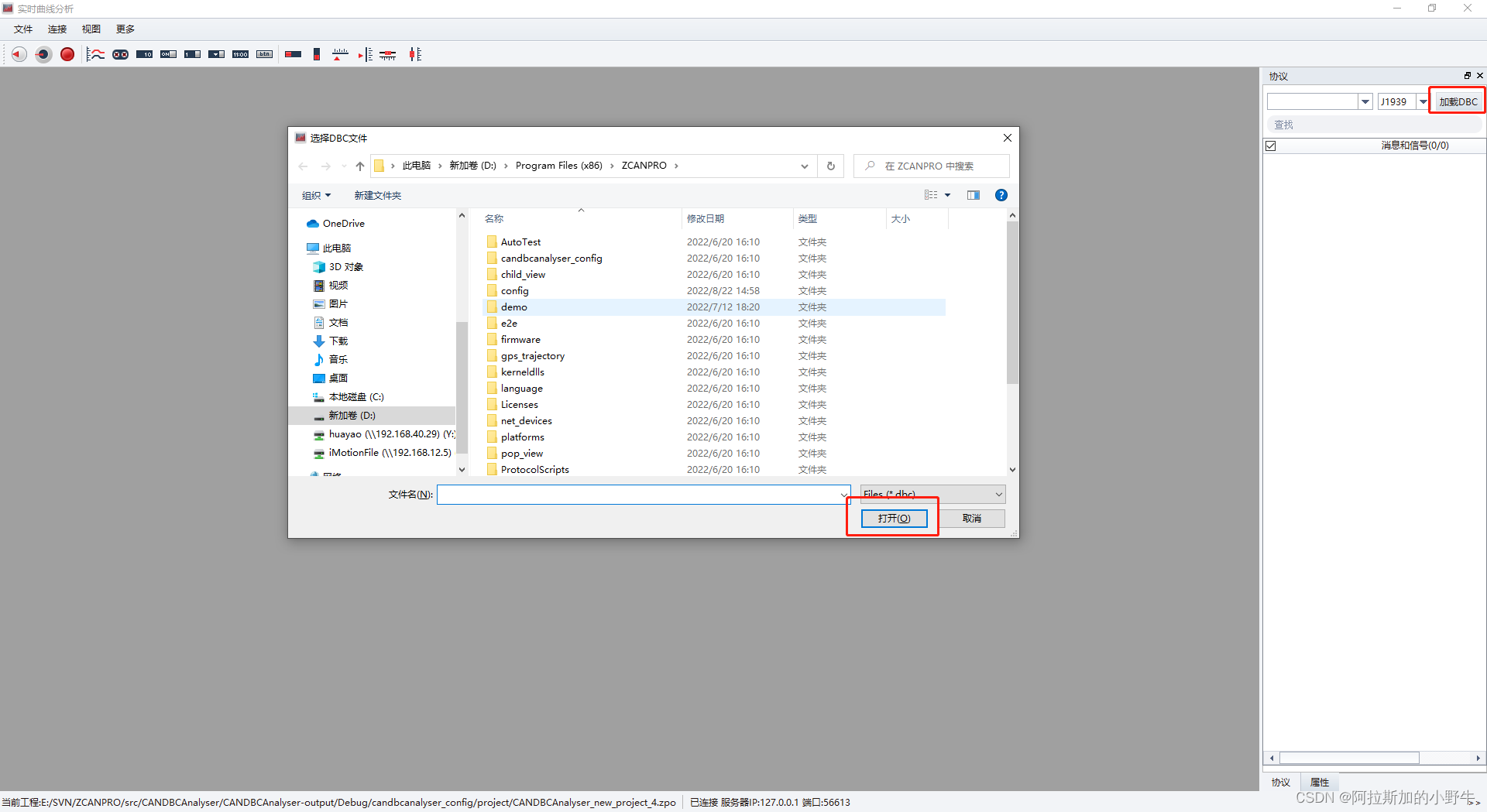

点击加载DBC文件
4.发送数据

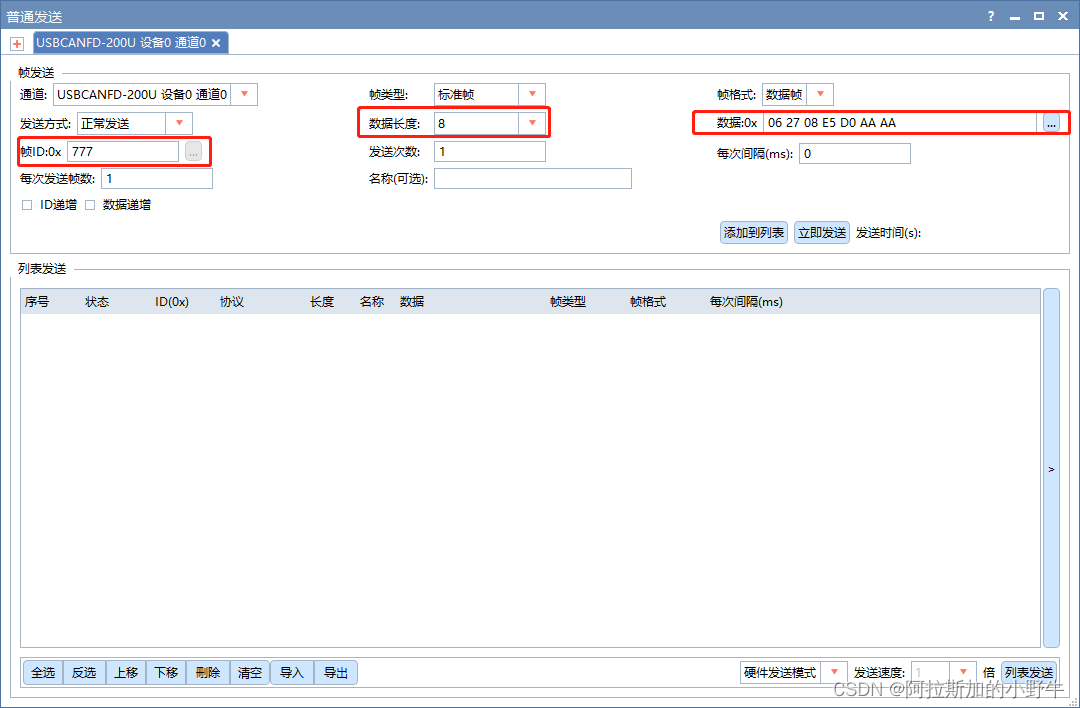

(1)普通发送
修改CANID、长度、数据等属性,点击发送

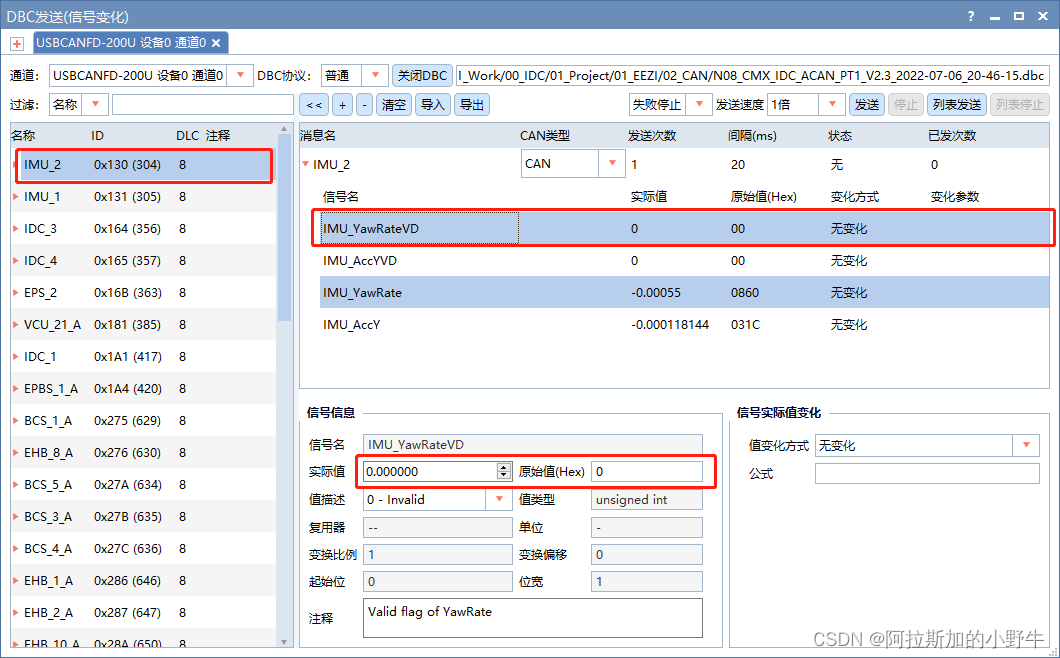

(2)DBC发送
加载DBC文件,添加ID,选择相应的信号,修改数值,点击列表发送

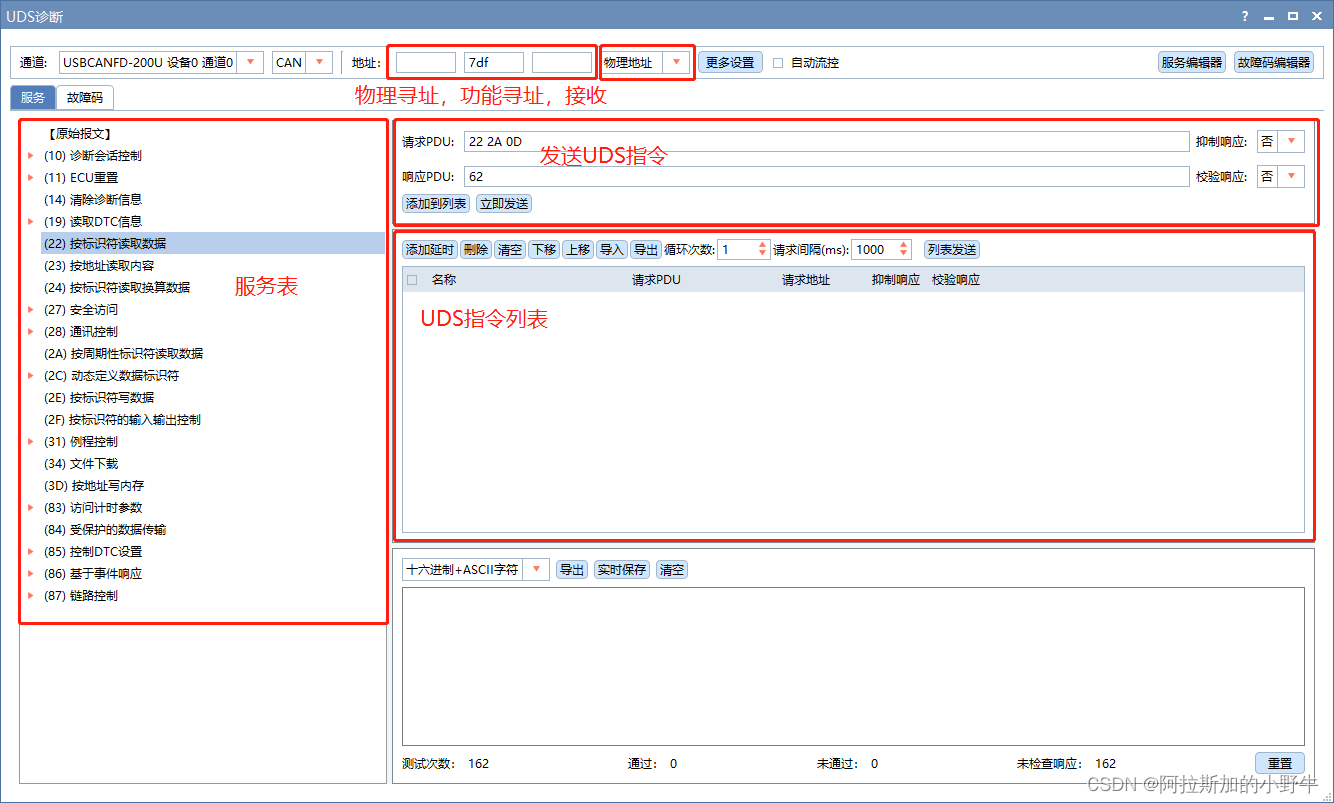

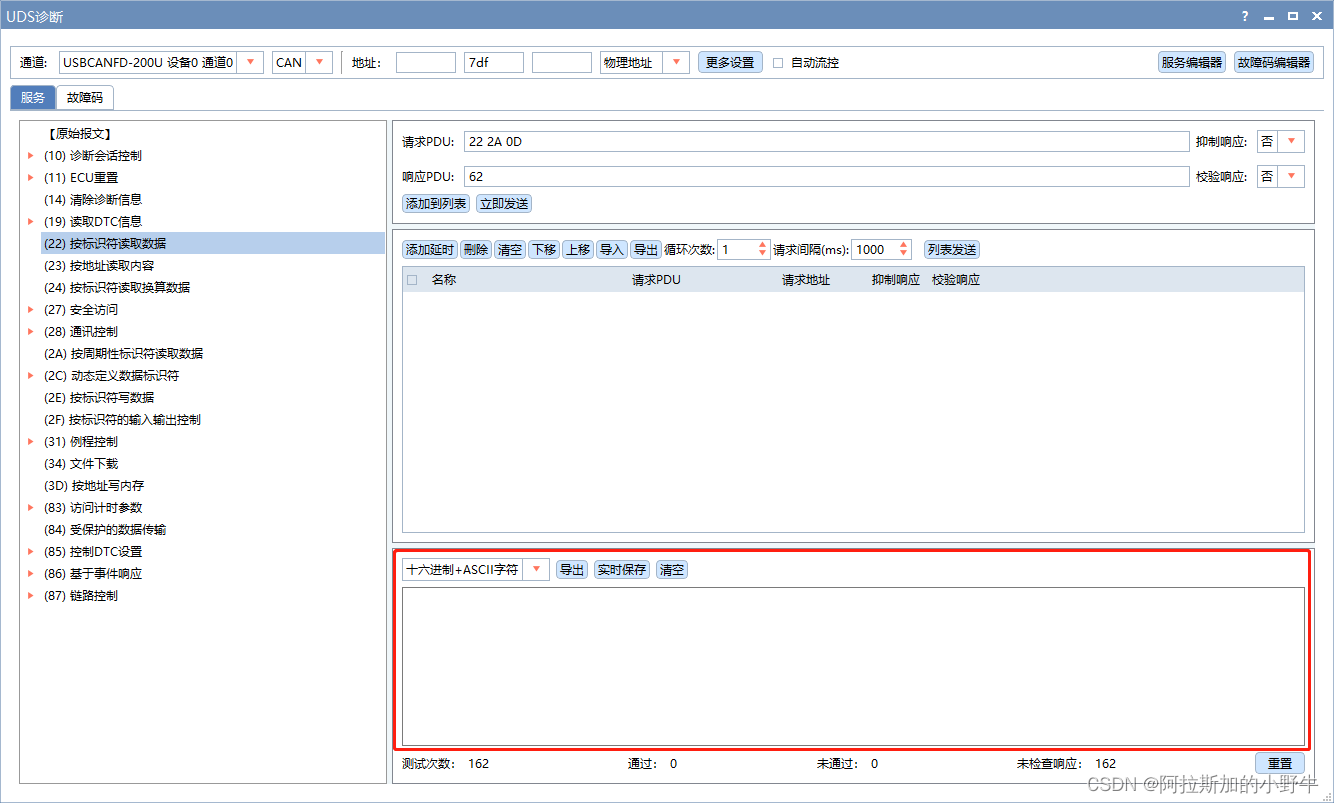

5.UDS诊断

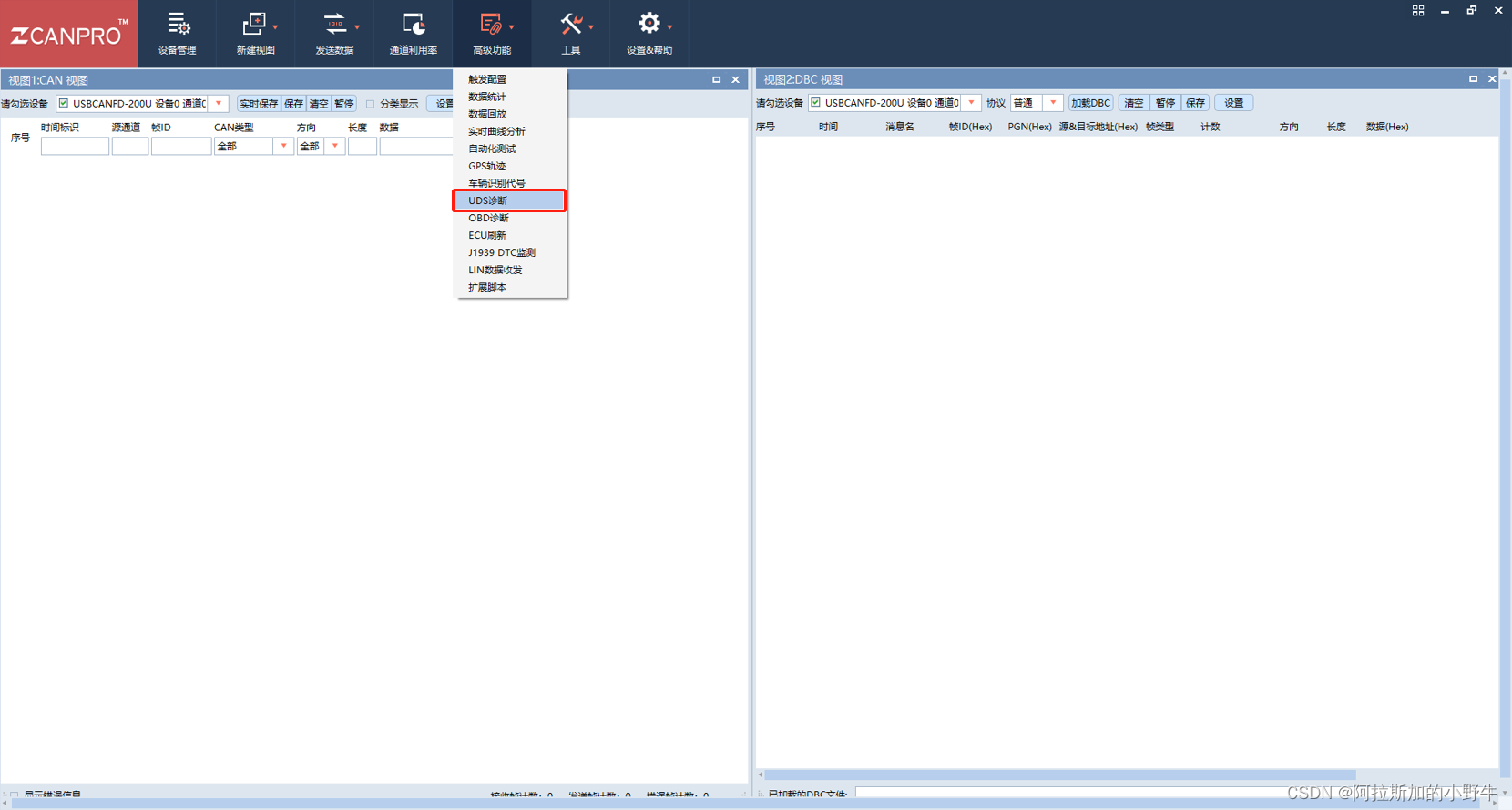

(1)点击UDS诊断
(2)选择相应的UDS指令,发送列表
(3)根据状态栏,分析发送和接收的数据

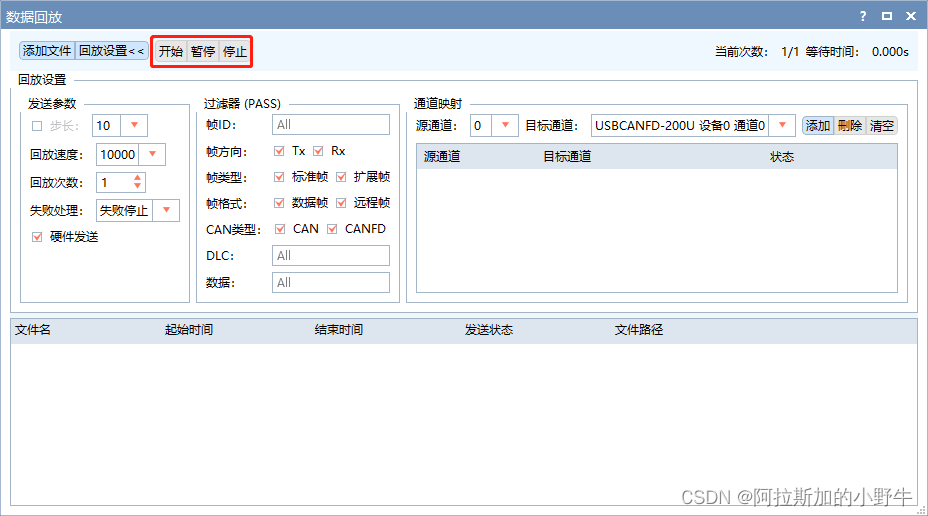

6.数据回放

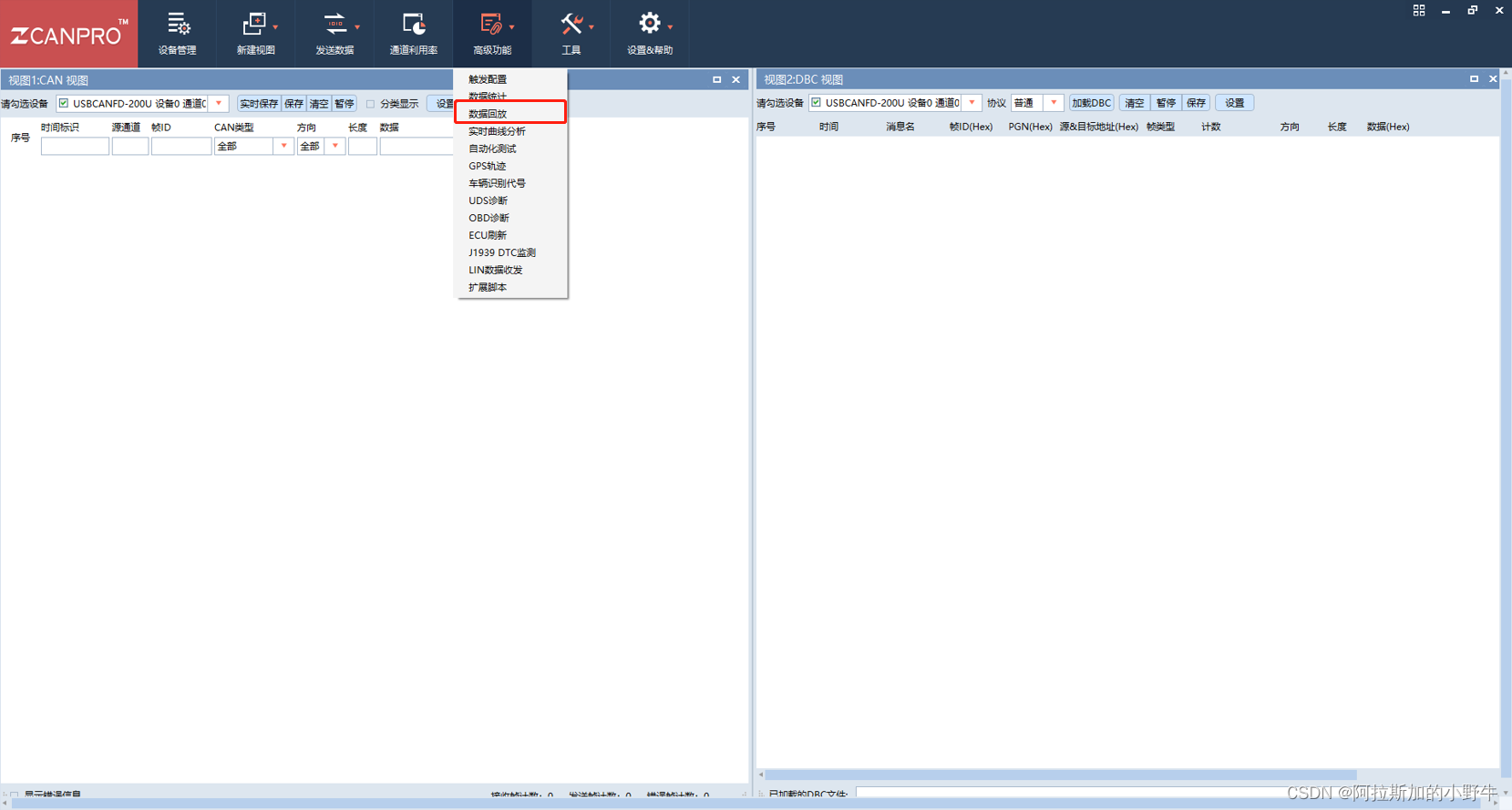

(1)点击数据回放

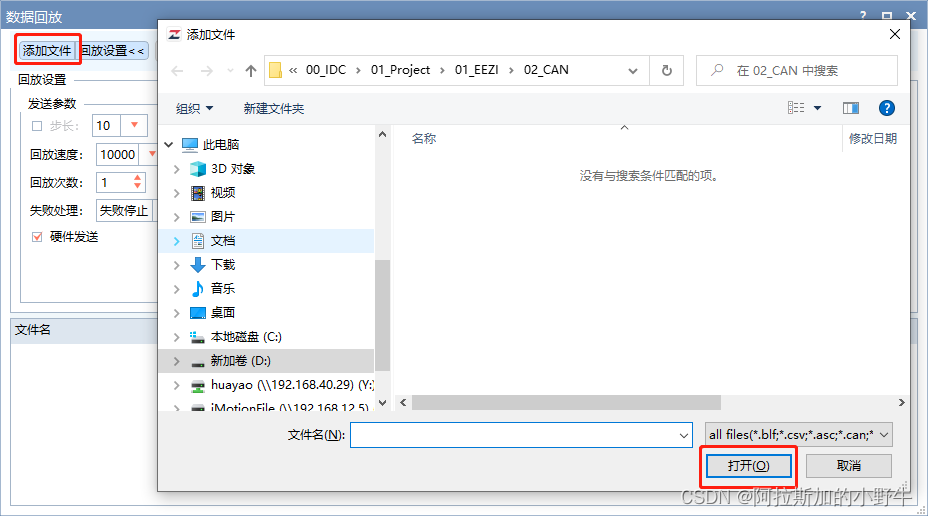

(2)添加文件

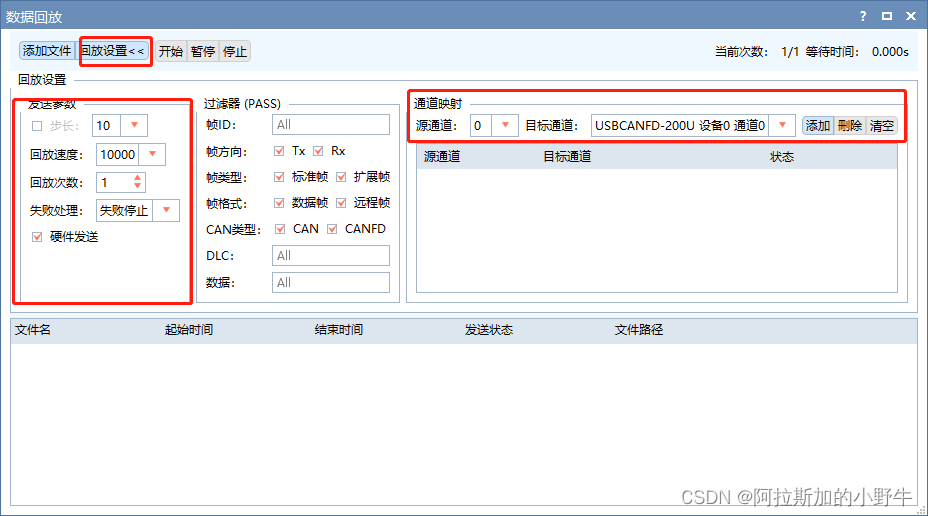

(3)设置回放
(4)开始回放
7.实时曲线
(1)点击实时曲线
(2)加载DBC

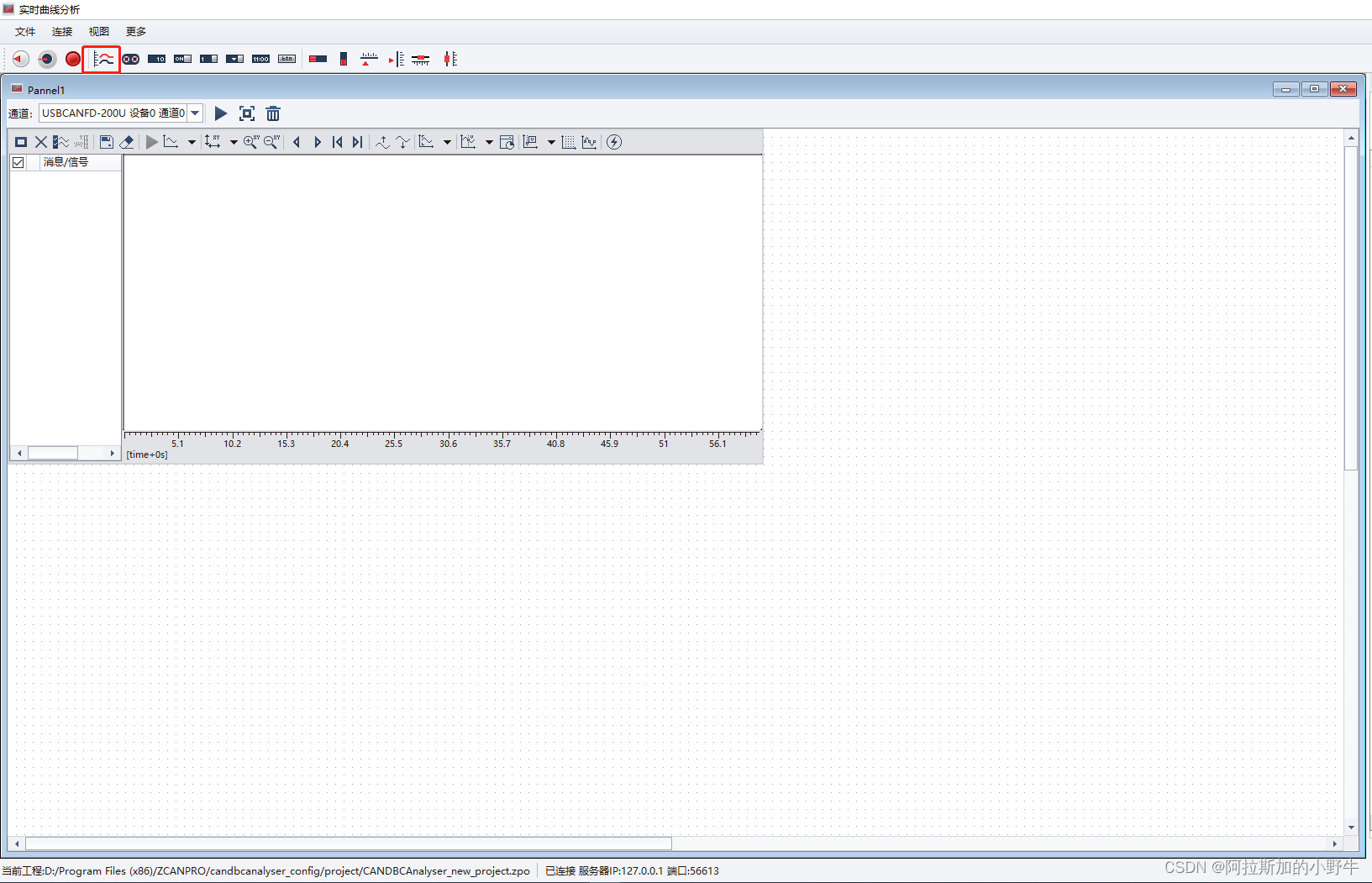

(3)添加曲线图

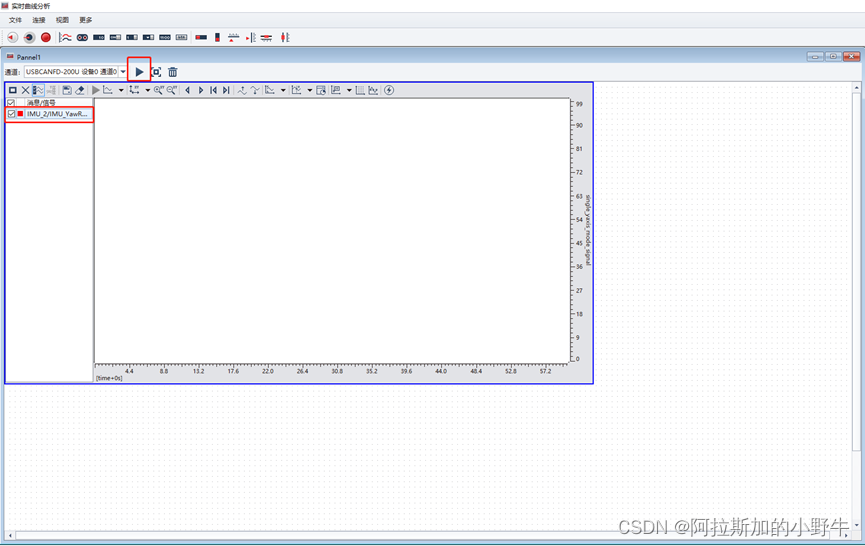

(4)将信号拖动到图形中,点击开始
