感谢中科院PLCT实验室总监吴伟老板赠送的最新高性能RISC-V开发板-LicheePi4A，让本人可以尝鲜体验，紧跟RISC-V步伐

开发板介绍

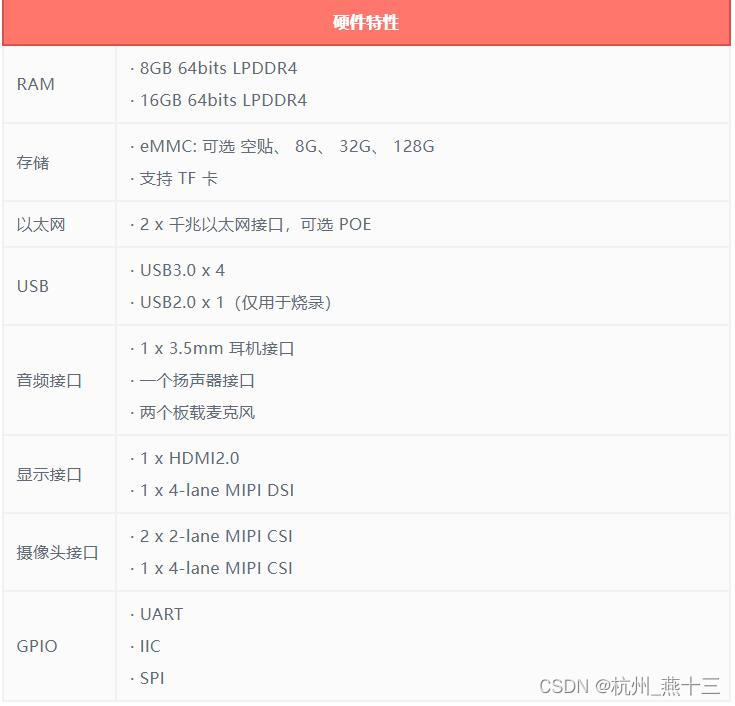

LicheePi4A是以 TH1520 主控核心，搭载 4TOPS@int8 AI 算力的 NPU，支持双屏 4K 显示输出，支持 4K 摄像头接入，双千兆 POE 网口和多个 USB 接口，音频由 C906 核心处理。
在这里插入图片描述
LicheePi4A详细介绍可以在https://wiki.sipeed.com/hardware/zh/lichee/th1520/lp4a.html 获取

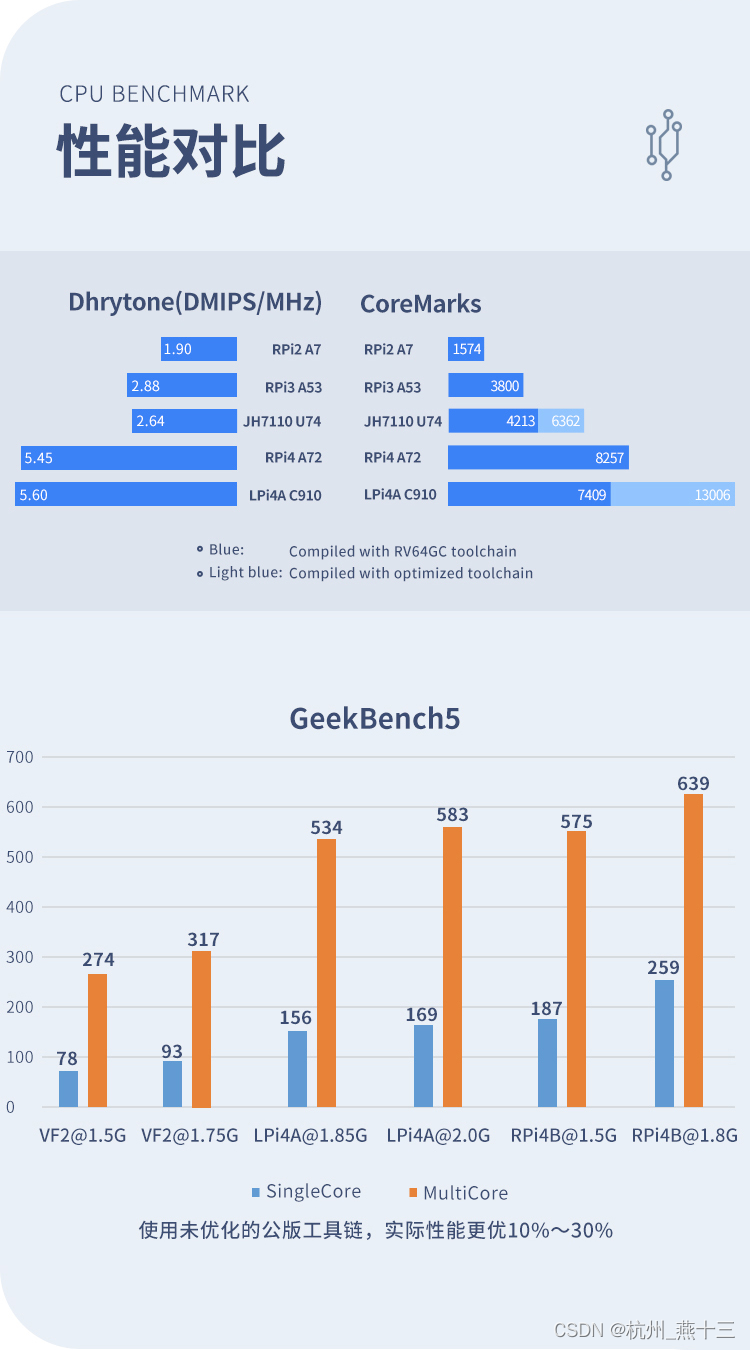

LicheePi4A也是号称（本人未测试，淘宝店抄的）首款可以在标准测试（使用未优化的公版工具链）下，性能基本可以赶上主流ARM版本树莓派4的RISC-V SBC，是上代RISC-V机皇RISC-V机皇VisionFive2近2倍的性能。
在这里插入图片描述
LicheePi4A淘宝购买链接：https://item.taobao.com/item.htm?id=715508771884
目前8G+8G的套餐价格价格是799，包含

豪华包装外壳：1套
开发板：1块
TypeC线：1根
硅脂片：1张
散热风扇：1个

CPU介绍

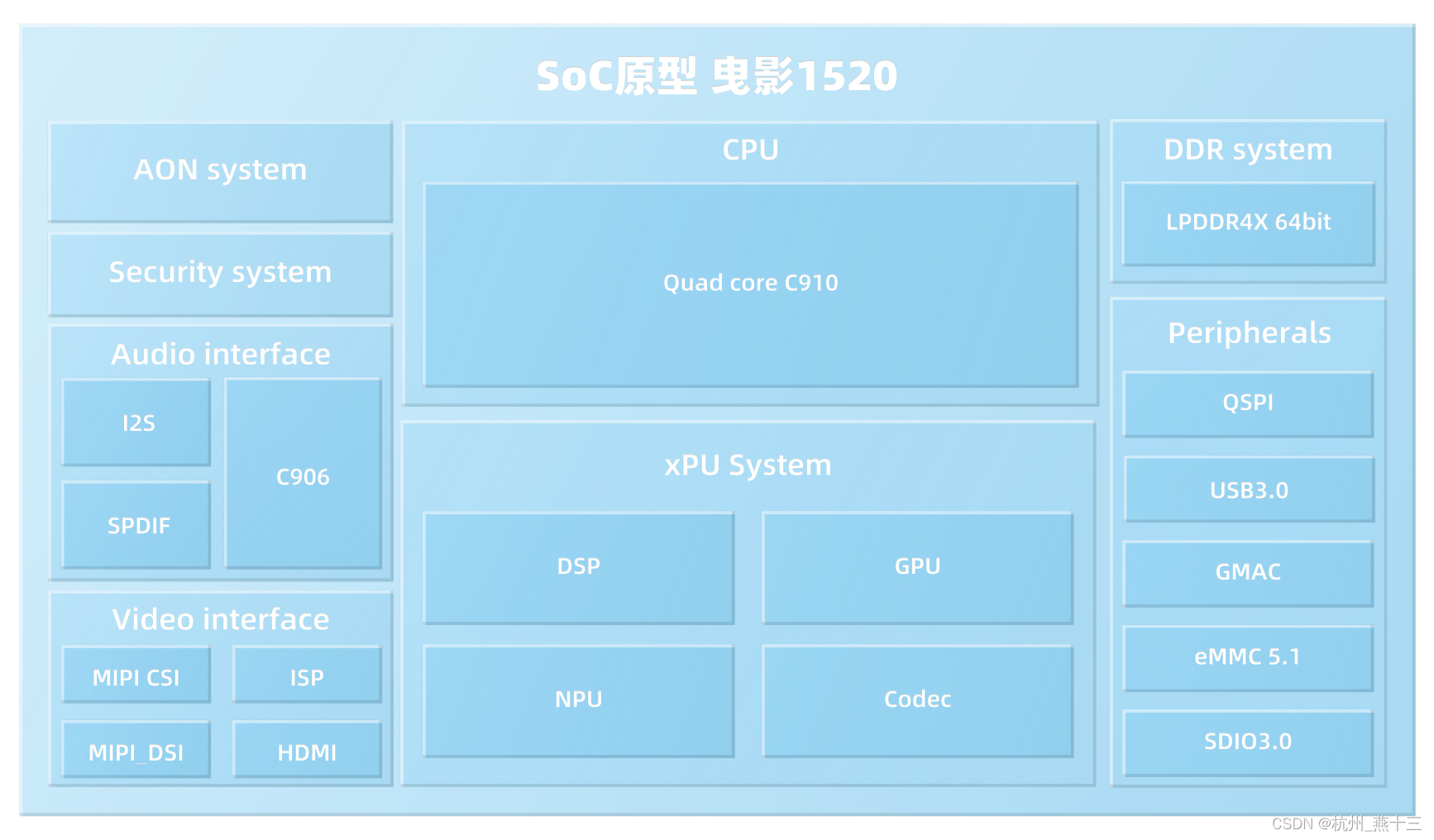

TH1520（曳影1520）是平台哥首款基于无剑600 SoC平台设计的多模态AI处理器SoC原型。该SoC原型基于玄铁C910内核，最高主频可达2.5GHz，支持全链路安全防护，具有4K视频处理能力，同时含有丰富的异构计算和高速IO资源。性能指标对标广泛的中高性能应用场景。

在这里插入图片描述

曳影 1520 相关介绍可以在平头哥官网 https://www.t-head.cn/product/yeying查看
在这里插入图片描述

开箱

拿到LicheePi 4A开发板包装后，第一感觉就是震惊，Sipeed第一次用了这么豪华的外壳包装
里三层外三层。本人买过不少sipeed的板子，和之前一个静电袋或者一个塑料壳相比，这次LicheePi 4A的包装堪称奢侈。。。
在这里插入图片描述

在这里插入图片描述

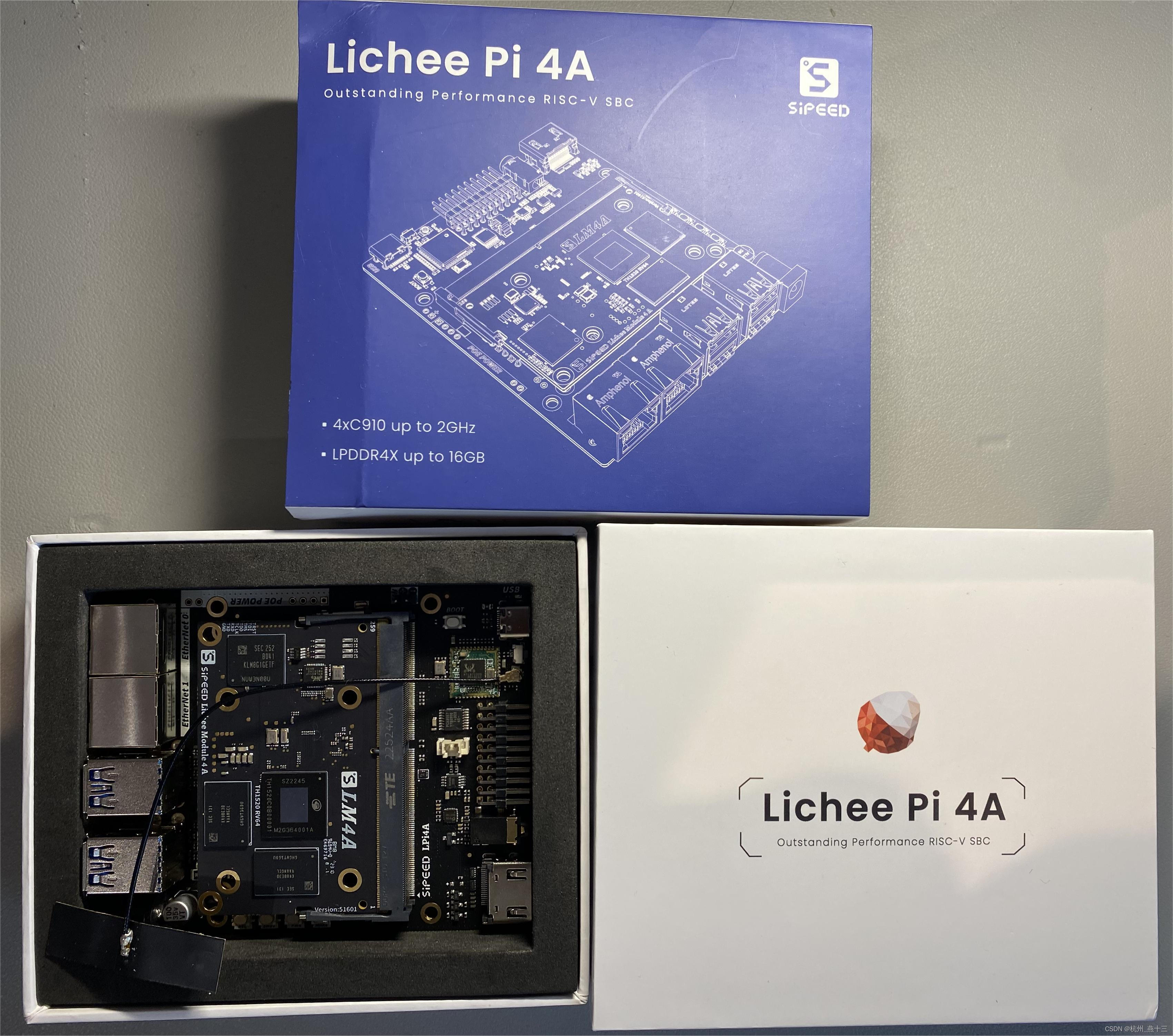

豪华包装

在这里插入图片描述

在开发板下面，有TypeC数据线、硅脂片、散热风扇
在这里插入图片描述

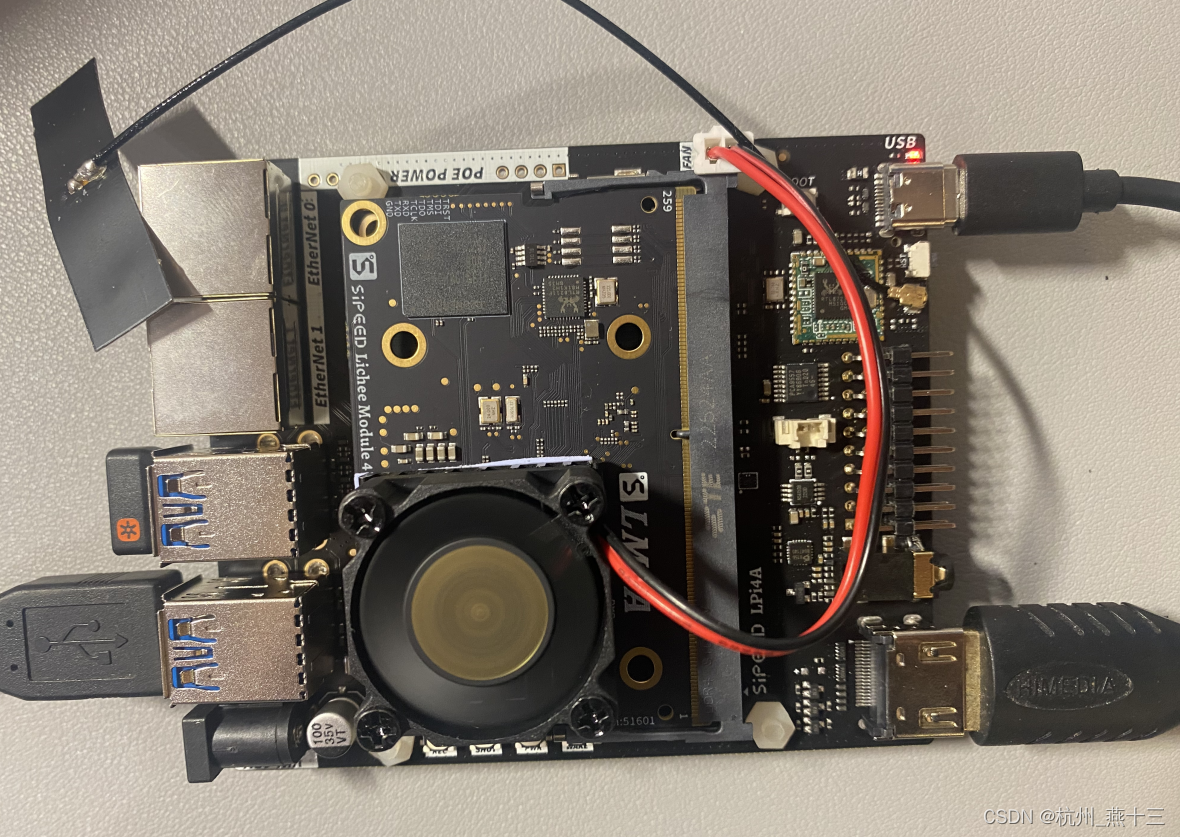

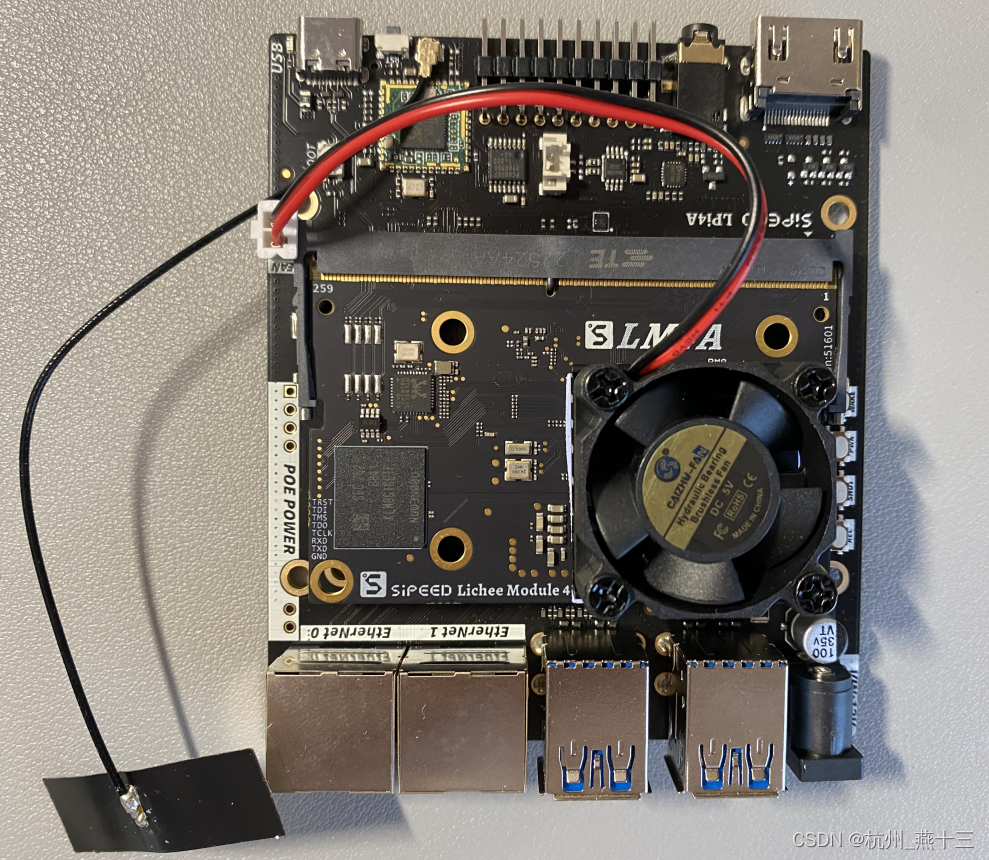

在上电之前，先将硅脂片取出后，贴到主芯片和两个内存上，再在硅脂片上贴上散热风扇，并将风扇的电源线插入左侧"FAN"处，红线对“+”号。

TypeC线插入左上方USB处，红色LED正常点亮，即可开机，我用的是5V/2A电源，运行了几个小时没有出现异常。

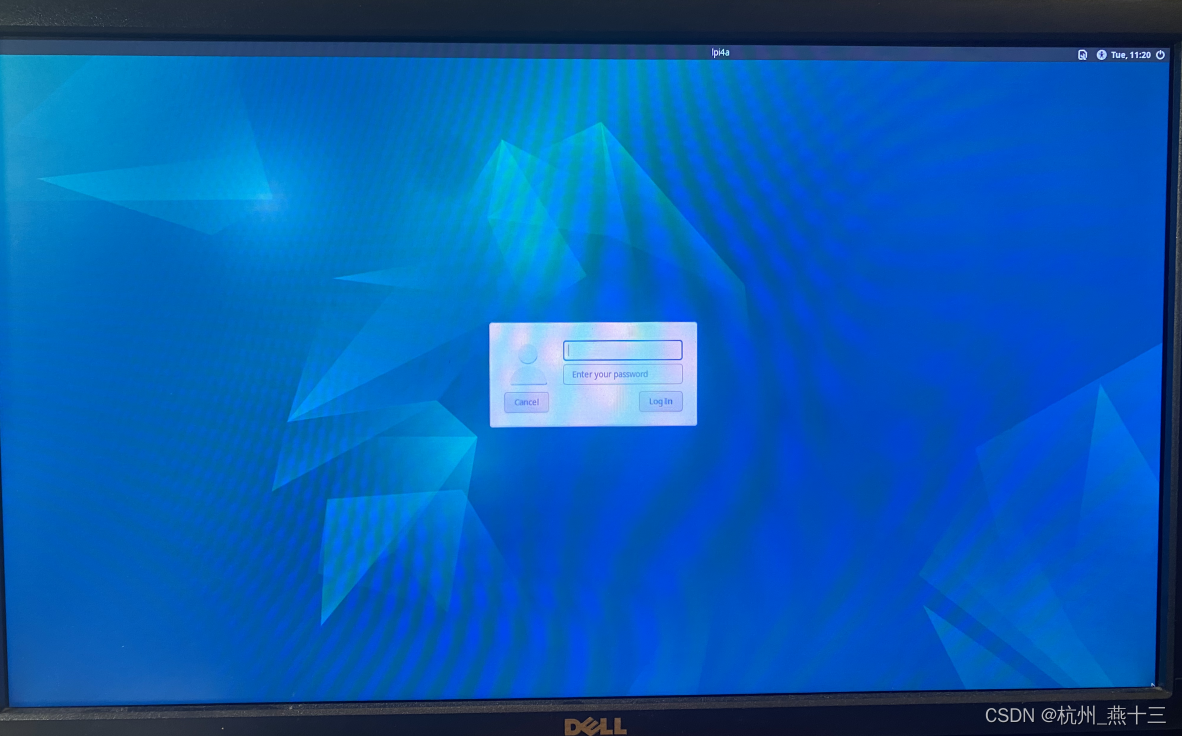

插上USB键盘、USB鼠标、HDMI显示器，就开干了。
在这里插入图片描述

上手

sipeed提供了基础上手指南https://wiki.sipeed.com/hardware/zh/lichee/th1520/lpi4a/usage.html，可根据上面的介绍操作。我使用的是开发板出厂提供的系统，暂时没有重新烧录系统，可以正常运行体验。

root@lpi4a:~# cat /etc/os-release
PRETTY_NAME="Debian GNU/Linux 12 (bookworm)"
NAME="Debian GNU/Linux"
VERSION_ID="12"
VERSION="12 (bookworm)"
VERSION_CODENAME=bookworm
ID=debian
HOME_URL="https://www.debian.org/"
SUPPORT_URL="https://www.debian.org/support"
BUG_REPORT_URL="https://bugs.debian.org/"

查看了一下cpu信息

root@lpi4a:~# cat /proc/cpuinfo
processor       : 0
hart            : 0
isa             : rv64imafdcvsu
mmu             : sv39
cpu-freq        : 1.848Ghz
cpu-icache      : 64KB
cpu-dcache      : 64KB
cpu-l2cache     : 1MB
cpu-tlb         : 1024 4-ways
cpu-cacheline   : 64Bytes
cpu-vector      : 0.7.1

processor       : 1
hart            : 1
isa             : rv64imafdcvsu
mmu             : sv39
cpu-freq        : 1.848Ghz
cpu-icache      : 64KB
cpu-dcache      : 64KB
cpu-l2cache     : 1MB
cpu-tlb         : 1024 4-ways
cpu-cacheline   : 64Bytes
cpu-vector      : 0.7.1

processor       : 2
hart            : 2
isa             : rv64imafdcvsu
mmu             : sv39
cpu-freq        : 1.848Ghz
cpu-icache      : 64KB
cpu-dcache      : 64KB
cpu-l2cache     : 1MB
cpu-tlb         : 1024 4-ways
cpu-cacheline   : 64Bytes
cpu-vector      : 0.7.1

processor       : 3
hart            : 3
isa             : rv64imafdcvsu
mmu             : sv39
cpu-freq        : 1.848Ghz
cpu-icache      : 64KB
cpu-dcache      : 64KB
cpu-l2cache     : 1MB
cpu-tlb         : 1024 4-ways
cpu-cacheline   : 64Bytes
cpu-vector      : 0.7.1

确认过眼神，你就是RISC-V64 4核。

内存信息：

root@lpi4a:~# cat /proc/meminfo
MemTotal:        7990992 kB
MemFree:         7360724 kB
MemAvailable:    7713984 kB
Buffers:           19036 kB
Cached:           389676 kB
SwapCached:            0 kB
Active:           100156 kB
Inactive:         385800 kB
Active(anon):       1540 kB
Inactive(anon):    81036 kB
Active(file):      98616 kB
Inactive(file):   304764 kB
Unevictable:           0 kB
Mlocked:               0 kB
SwapTotal:             0 kB
SwapFree:              0 kB
Dirty:                 8 kB
Writeback:             0 kB
AnonPages:         77288 kB
Mapped:            78120 kB
Shmem:              5316 kB
KReclaimable:      24644 kB
Slab:              49592 kB
SReclaimable:      24644 kB
SUnreclaim:        24948 kB
KernelStack:        2384 kB
PageTables:         1992 kB
NFS_Unstable:          0 kB
Bounce:                0 kB
WritebackTmp:          0 kB
CommitLimit:     3995496 kB
Committed_AS:     490028 kB
VmallocTotal:   67108863 kB
VmallocUsed:       19584 kB
VmallocChunk:          0 kB
Percpu:              576 kB
CmaTotal:         327680 kB
CmaFree:          278064 kB
HugePages_Total:       0
HugePages_Free:        0
HugePages_Rsvd:        0
HugePages_Surp:        0
Hugepagesize:       2048 kB
Hugetlb:               0 kB

内存8G确认无误

硬盘信息

root@lpi4a:~# df -h
Filesystem      Size  Used Avail Use% Mounted on
/dev/root       6.7G  3.6G  2.8G  57% /
devtmpfs        3.7G     0  3.7G   0% /dev
tmpfs           3.9G     0  3.9G   0% /dev/shm
tmpfs           1.6G  2.1M  1.6G   1% /run
tmpfs           5.0M  8.0K  5.0M   1% /run/lock
/dev/mmcblk0p2   32M   25M  5.0M  83% /boot
tmpfs           781M   24K  781M   1% /run/user/103
tmpfs           781M   20K  781M   1% /run/user/0

我的emmc是16G？？？

联网

LicheePi4A支持有线和无线连接：

2路千兆以太网
无线采用的是瑞昱RTL8723DS WiFi/蓝牙二合一无线芯片，支持802.11g/g/n 150Mbps高速无线网络连接，支持BT2.1/4.2
出厂默认系统都可以正常使用。

root@lpi4a:~# ifconfig
end0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.188.28  netmask 255.255.255.0  broadcast 192.168.188.255
        inet6 fd00::3dfa:9b5:64bc:31f4  prefixlen 64  scopeid 0x0<global>
        inet6 fe80::4ebc:c3e2:9922:ddff  prefixlen 64  scopeid 0x20<link>
        ether 36:46:a1:3b:ff:48  txqueuelen 1000  (Ethernet)
        RX packets 118127  bytes 165212789 (157.5 MiB)
        RX errors 0  dropped 6364  overruns 0  frame 0
        TX packets 29557  bytes 2122854 (2.0 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
        device interrupt 23  base 0xa000

end1: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        ether 4e:e1:78:83:1a:65  txqueuelen 1000  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0
        device interrupt 24  base 0x6000

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

p2p0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
        ether da:ff:93:77:9a:4c  txqueuelen 1000  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

wlan0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.188.26  netmask 255.255.255.0  broadcast 192.168.188.255
        inet6 fe80::7db6:1a4a:23e2:5e2c  prefixlen 64  scopeid 0x20<link>
        inet6 fd00::2d12:d0d3:809c:5a51  prefixlen 64  scopeid 0x0<global>
        ether 2c:05:47:c3:45:48  txqueuelen 1000  (Ethernet)
        RX packets 7993  bytes 1252604 (1.1 MiB)
        RX errors 0  dropped 5934  overruns 0  frame 0
        TX packets 59  bytes 10268 (10.0 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

安装配置ssh

连上网后，第一件事就是安装ssh，并用ssh登录。。。

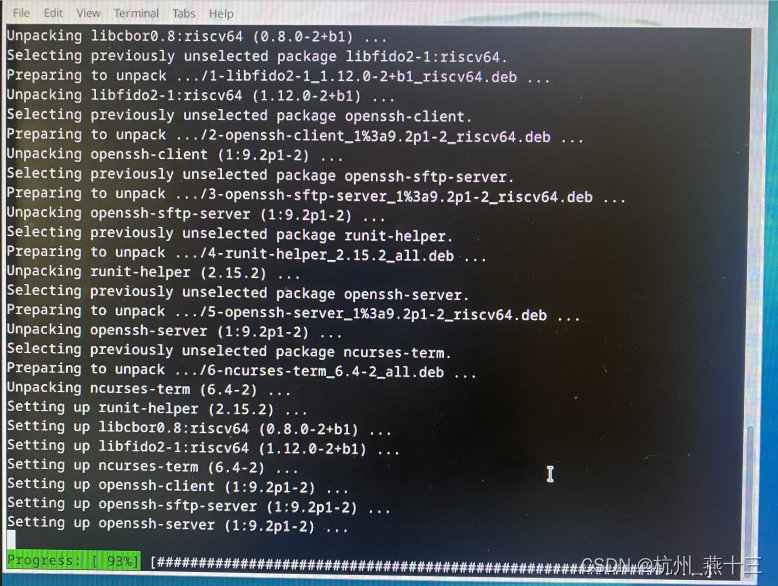

在终端中使用sudo apt install openssh-server安装ssh。
在这里插入图片描述
由于Debian默认不支持ssh，需要手工配置一下开启root登录。

sudo cp /etc/ssh/sshd_config /etc/ssh/sshd_config_back
sudo vim /etc/ssh/sshd_config

修改：

PermitRootLoging yes
PasswordAuthentication yes #允许root用户登录

保存退出，然后依次执行：

运行/etc/init.d/ssh restart重启SSH服务
添加开机启动 sudo update-rc.d ssh enable
查看ssh服务状态/etc/init.d/ssh status 是否已经正常启动

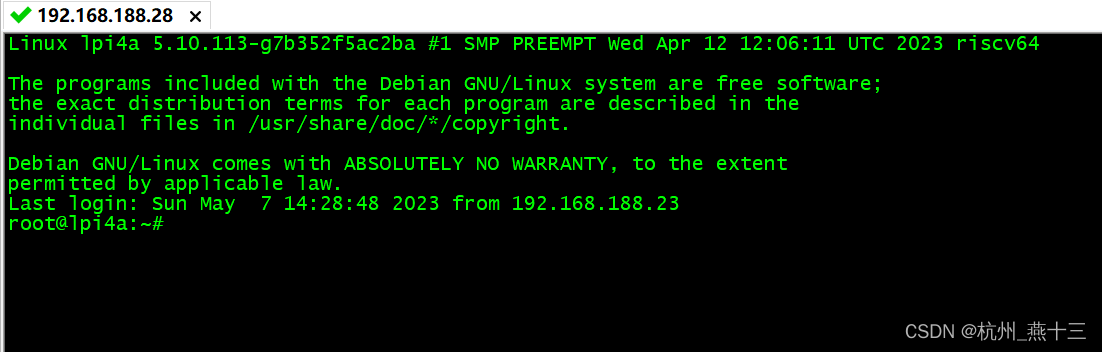

然后就可以使用root通过ssh登录了。
在这里插入图片描述
