前言

本文主要介绍NXP Hse的ab swap功能的验证，以及在开发过程中遇到的问题。
在前面文章完成HSE FW的安装之后，接下来就需要验证HSE 的ab swap功能。首先介绍一下ab swap的原理。

AB SWAP原理

安装hse ab swap之后，我们可以通过调用hse_interface里的SID =

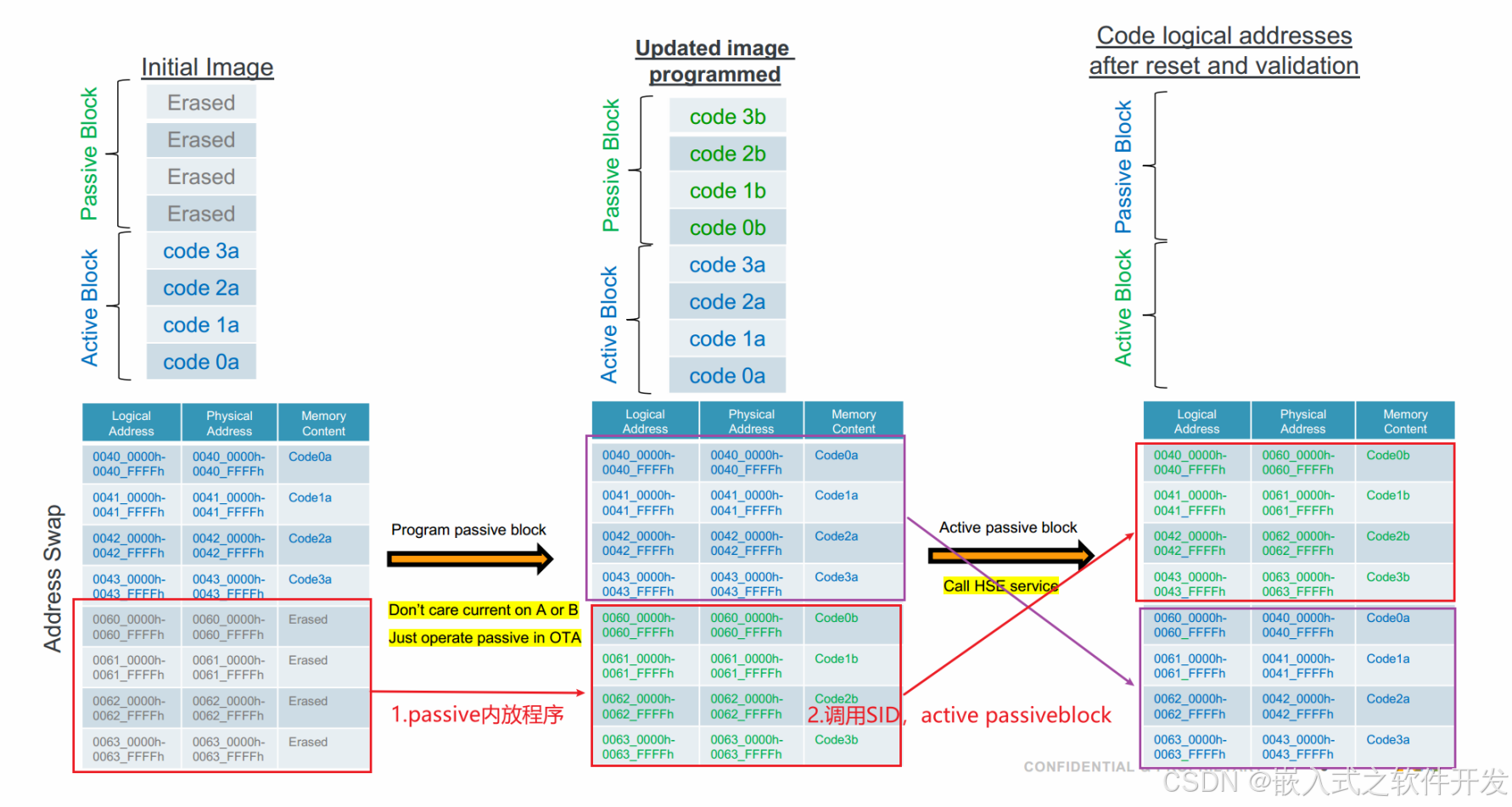

HSE_SRV_ID_ACTIVATE_PASSIVE_BLOCK来实现A B bank之间的切换。切换的原理如下：

切换步骤

1.安装HSE ab swap模式后，需要保证B区里也必须有程序的存在。这里实现由两种方式：
第一，在切换前，将active的程序copy到passive；第二，在ld文件内，以bin文件拼接的方
式，在passive block内放置一版程序。
2.调用active passive block函数，完成切换。目前认为，我们在更新完passive的程序之后，
调用该SID之后，硬件执行remapping操作，在一次reset之后，程序还是从0x00400000处执
行。

注意点
1.必须保证passive 有程序，才能确保切换成功。
2.程序的更新地址永远是0x00500000,程序运行起始地址永远是0x00400000。
3.在ld文件拼接程序时，passive的程序运行其实地址必须是0x00400000，如果有
bootloader,地址信息也和active程序保持一致。

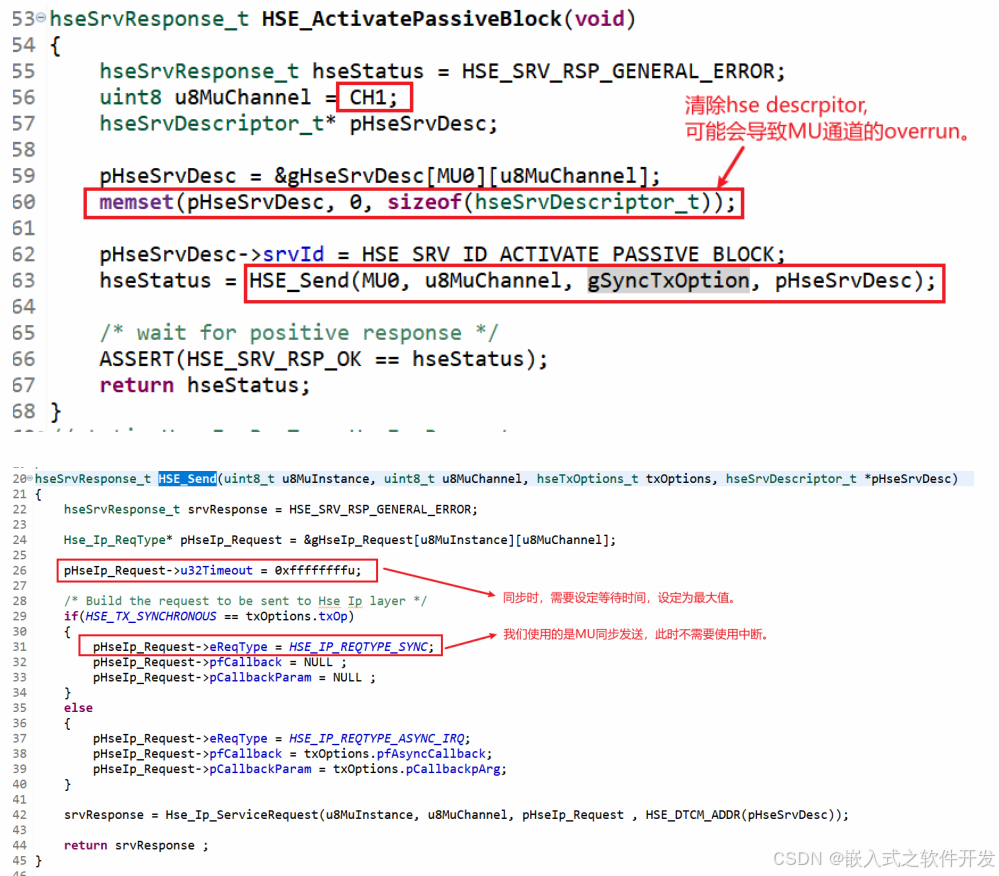

切换服务SID = HSE_SRV_ID_ACTIVATE_PASSIVE_BLOCK 时，代码的实现如下：
该SID是通过MU0_CH1来实现的，函数接口内容如下：

调试细节

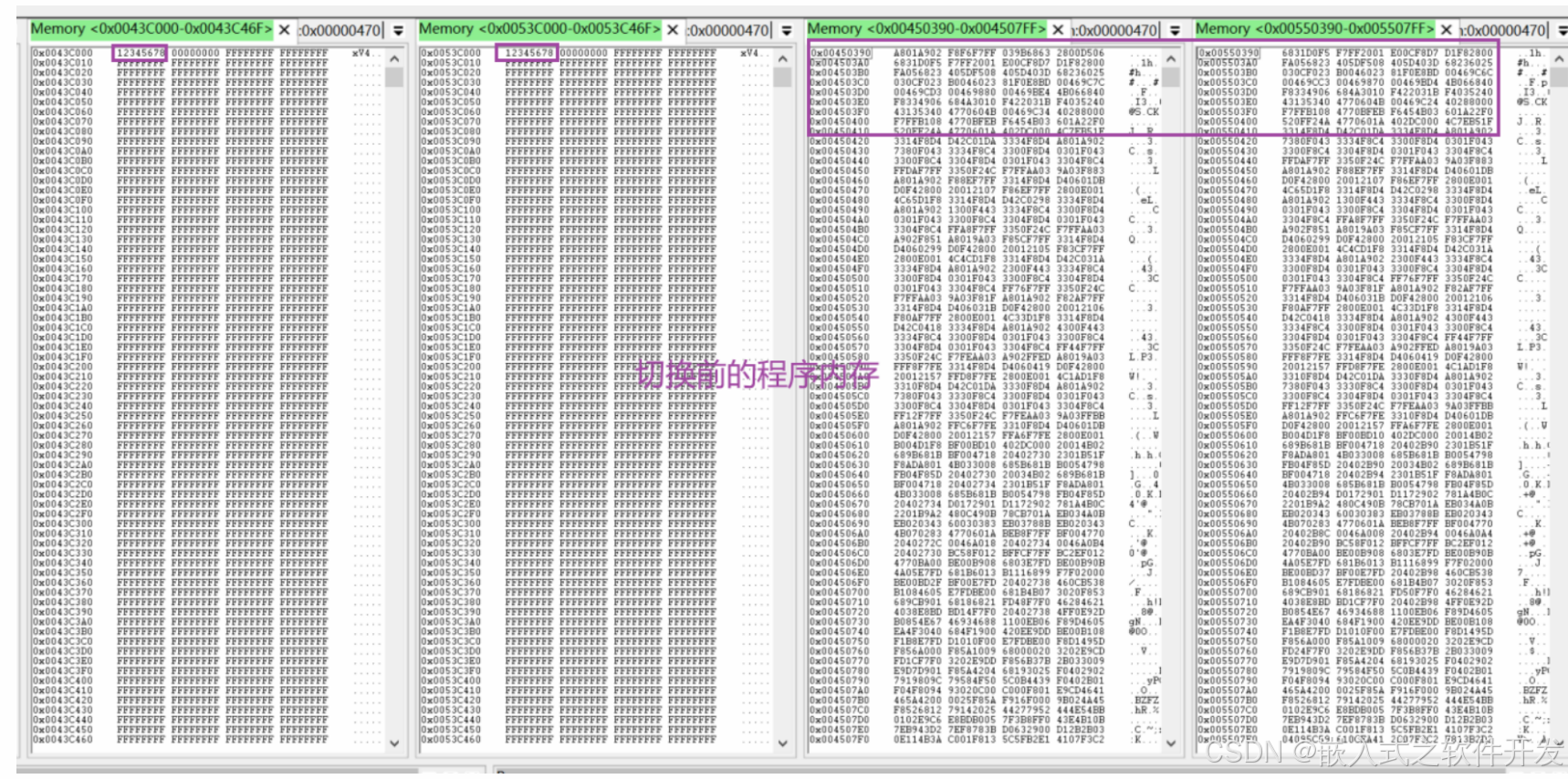

可以通过UDE查看内存的方式，查看切换前后，单片机内存的变化：

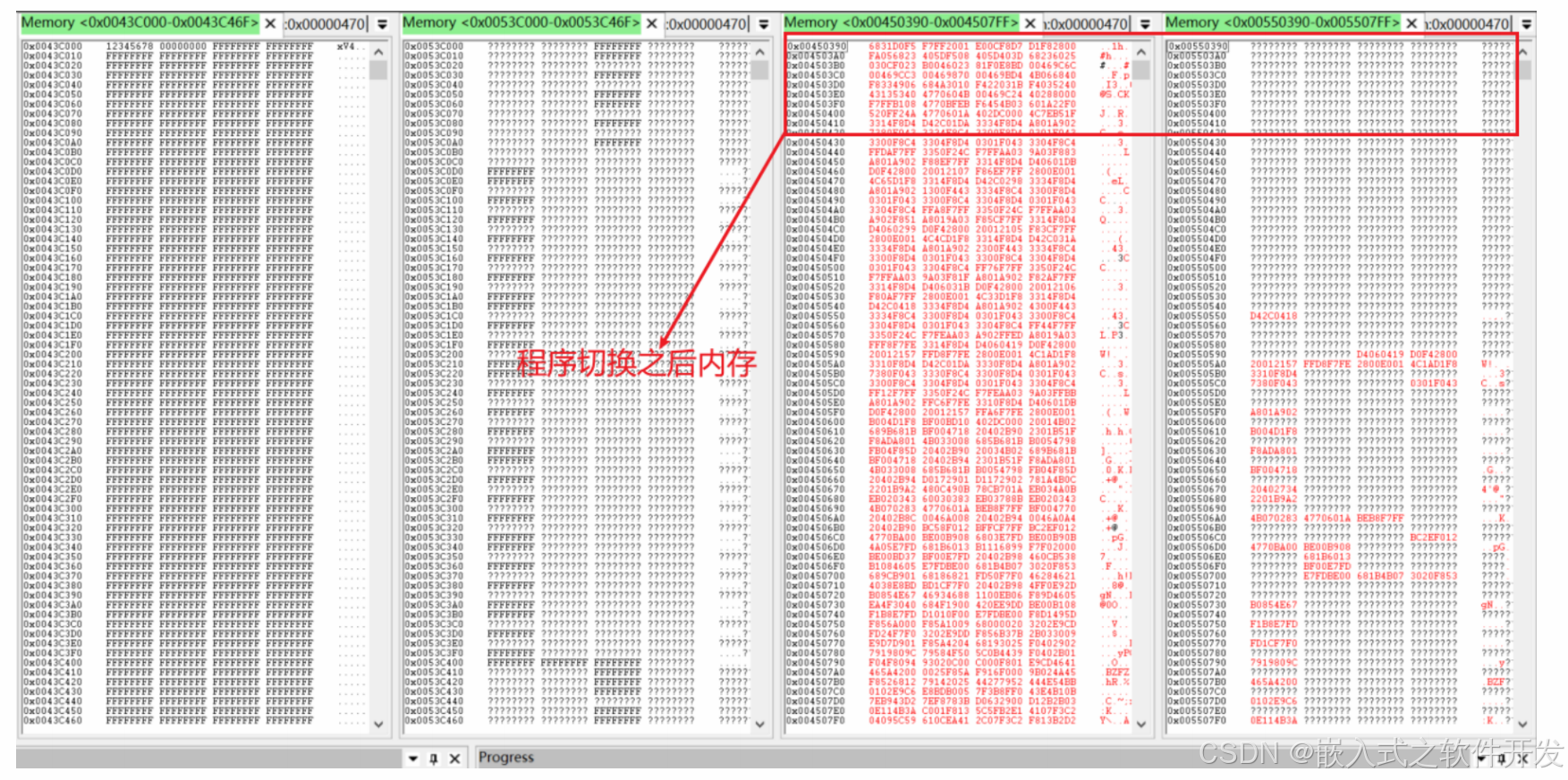

在切换前后，查看内存变化，执行切换AB的SID之后，ab内存发生了替换。那么，会产生两
种认识：

1.passive区域的程序拷贝到A区域，然后程序表现为总是从0x00440000处开始执行；
2.并未拷贝，只是将原来passive区域的物理地址0x00540000重新remapping为 0x004400000,然后重新启动运行。 在社区的资料来看，目前应该是第二种可能。

潜在切换失败原因

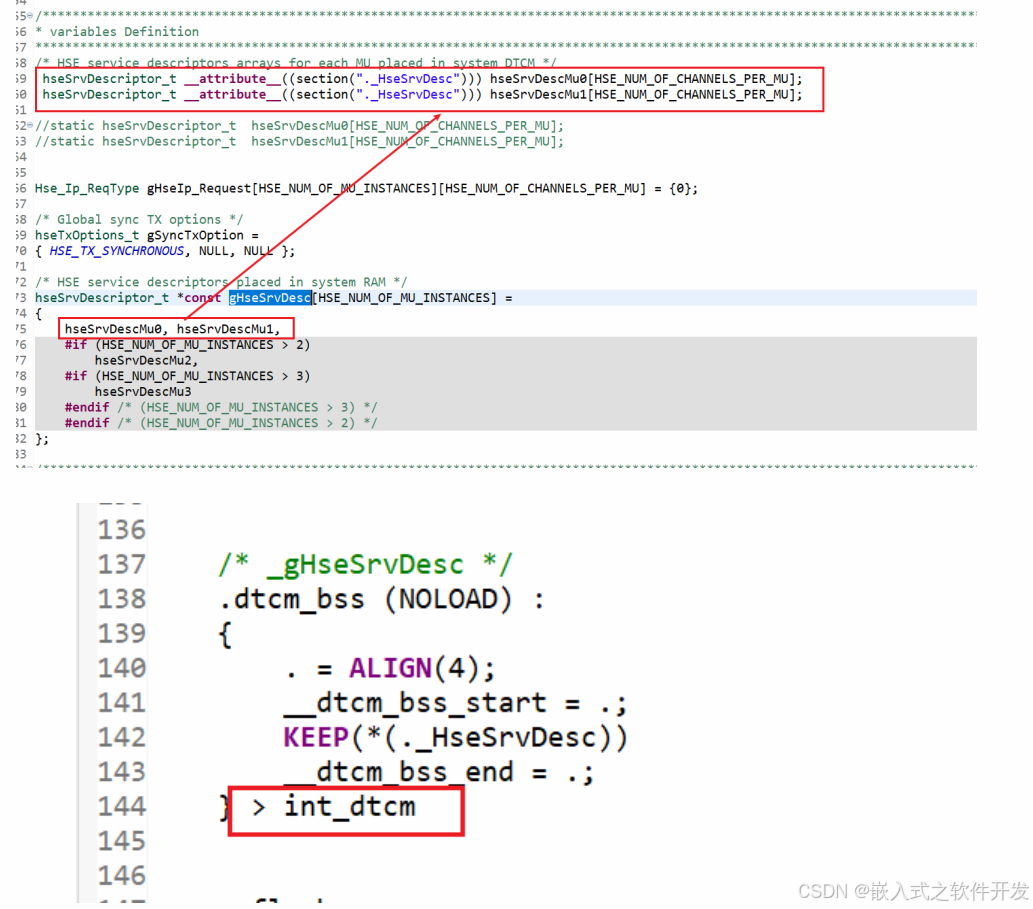

1.HSE 切换服务相关的变量，要放在合理的内存空间，可以参照HSE 安装的潜在失败原因分
析。例如，在切换过程中，存在下面的变量，如果不放在dtcm或者no-cable的话，可能会
导致切换不成功。

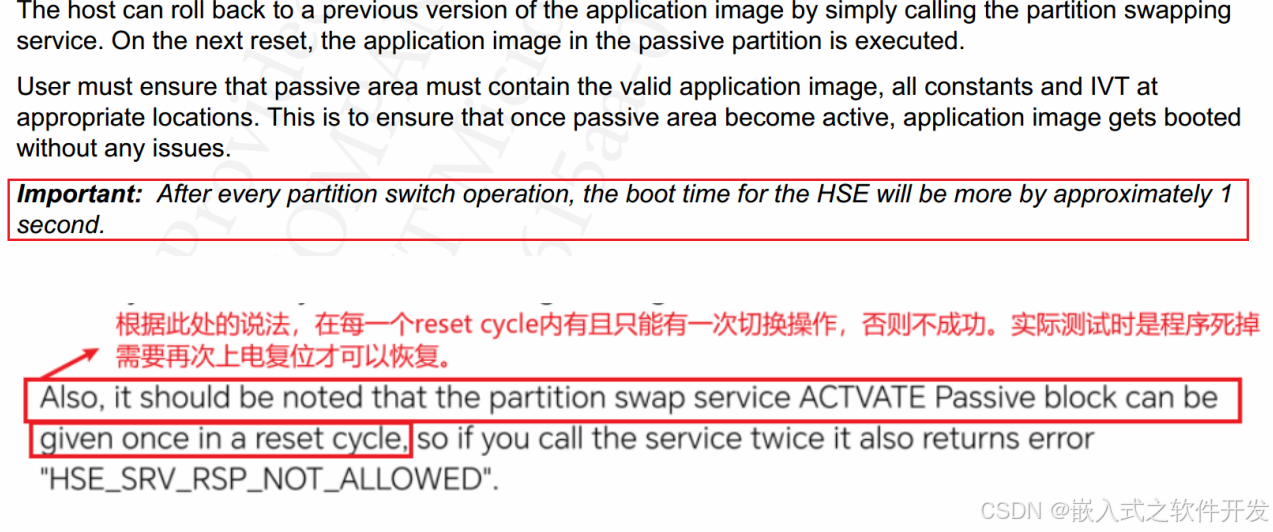

2.连续两次操作，间隔时间太短，一般认为小于1s.如果连续两次切换，会导致程序死掉。
但是重新上电reset之后，程序仍然会执行切换后block的程序。解释如下图：

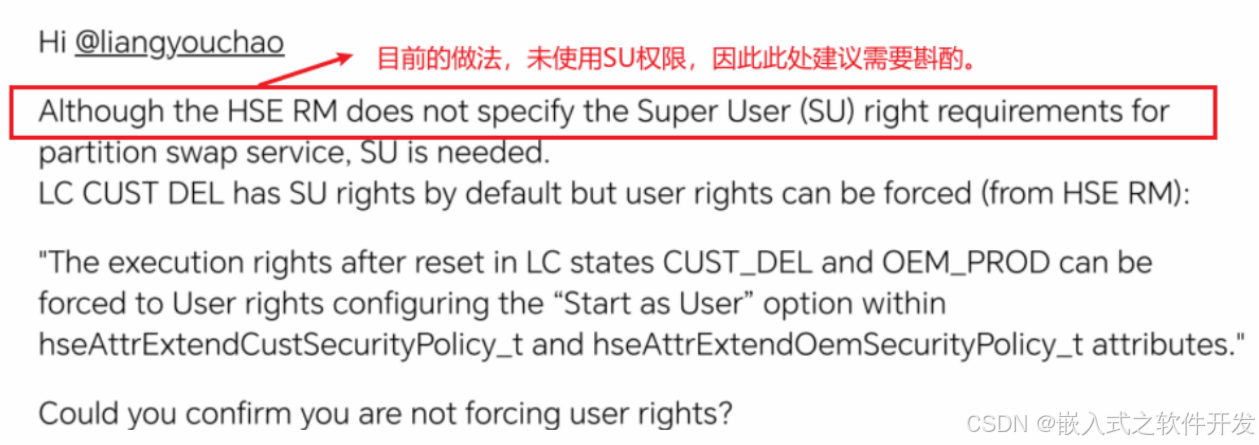

3.切换时未获取SU权限。但在实际的项目工程中，经调试发现如果不获取SU权限，也可以实现。因此此原因存在疑问。

不获取SU权限，也可以实现。因此该建议存在疑问。在本工程文件中，并未使用SU权限。
4.HSE和sbaf版本问题。首先二者版本要保持一致；另外，保证版本是最新的。

几点补充信息

1.SU权限的获取方法。

HSE RM手册里，给出了SU 权限的方法：
从社区下载的OTA demo中也给出了如何申请SU 权限的代码，可以参考S32K312_OTA demo
程序，函数接口如下：

2.AB BLOCK指示寄存器。

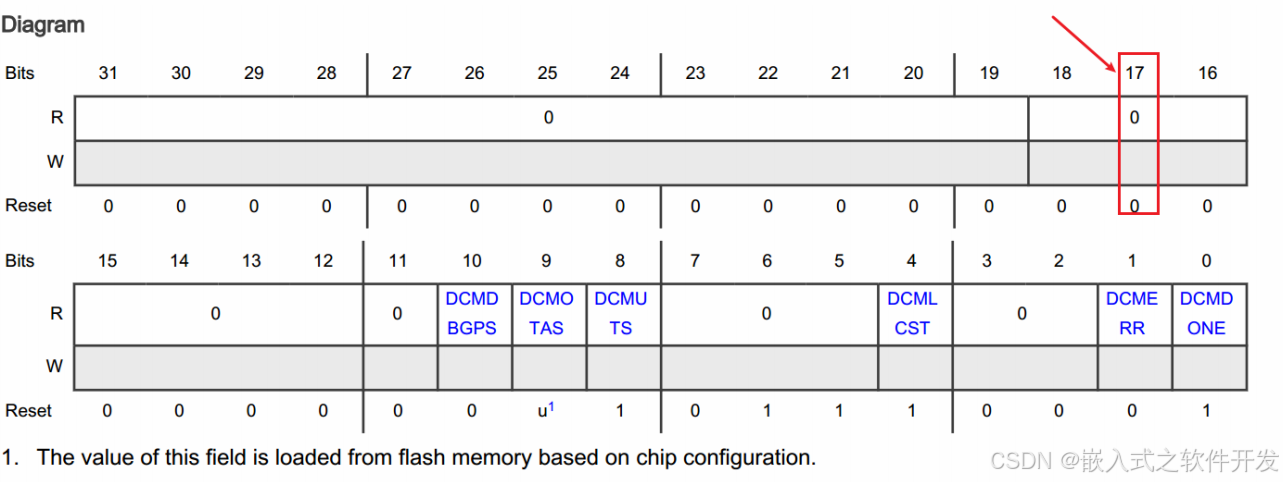

根据下图，显示DCM的bit17可以显示，哪一个block现在是active或者passive。
实际手册里寄存器DCMSTAT没有该bit:
但在实际调试过程中，是有bit的职位和清除操作的，在切换过程中，该寄存器的值变化如
下：

3.程序拼接

注意：
bootloader和应用有效标志位内容虽相同，但不能同名。否则，编译生成的map文件内，看不到passive的bootloader和app_valid信息：

4.程序回滚

在更新后的程序存在重大bug，需要将程序回滚时，S32K3芯片的操作流程非常简单：

---

结束语：

本文主要介绍了本人在使用NXP芯片的HSe模块的过程中，实现AB swap的方法以及潜在失败原因。后续会继续更新关于NXP芯片使用过程中心得以及踩过的坑。希望大家能多多批评指正，多多支持，互相进步！
