1、概述

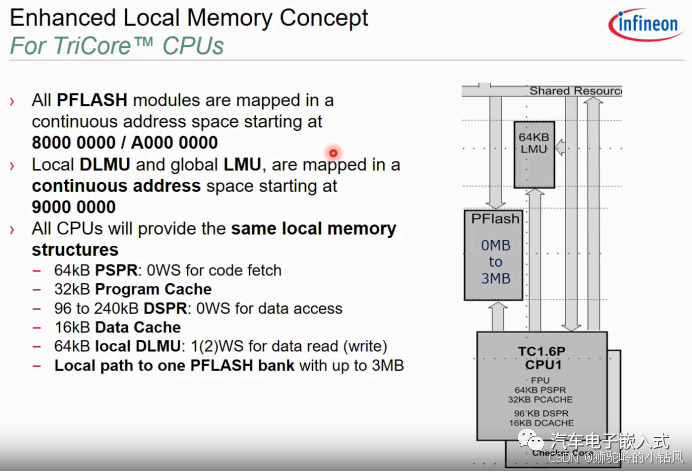

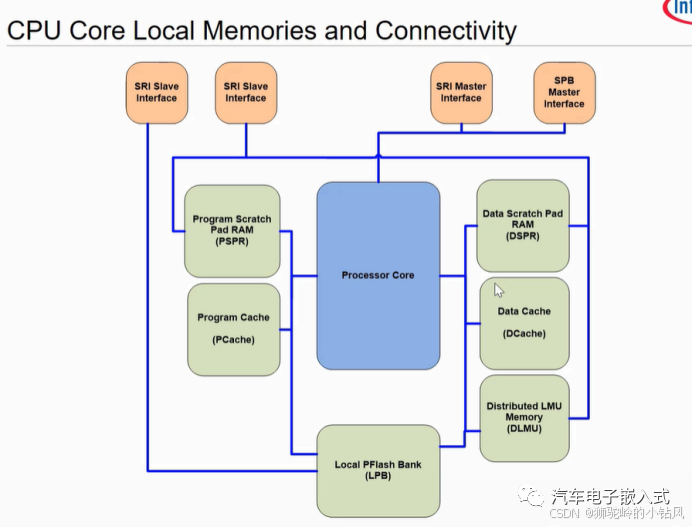

TC3xx芯片最多有6个内核，每个核有自己的私有的Memory以及共有的Memory。

私有的：PSPR, DSPR, PCache, DCache, DLMU, LPB。PSPR主要用来运行RAM Code，比如说有些代码要放到RAM里面运行。DSPR主要当成SRAM来用，比如用来存放全局变量。每个内核可以通过私有的SPB总线访问自己私有的3M的Local PFlash Bank。

共有的：

其他核可以通过SRI总线访问其他核的私有Memory。

在这里插入图片描述

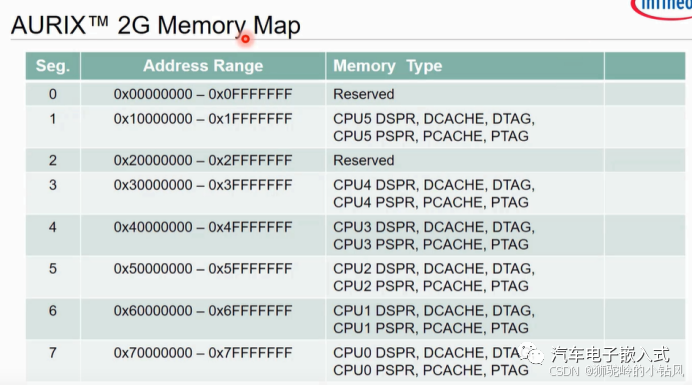

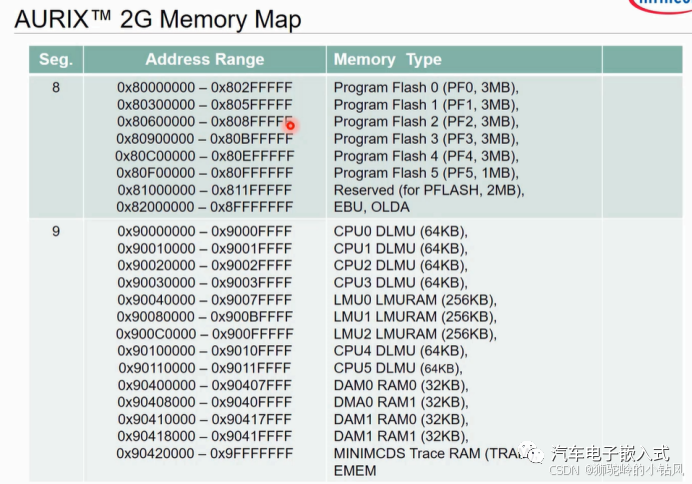

带Cache的PFLASH的地址从0x80000000开始，不带Cache的PFLASH的地址从0xA0000000开始。

不管是0x80000000还是0xA0000000他们在物理上映射到的地址都是一样的，使用0x80000000访问就会经过Cache，0xA0000000不用经过Cache。

在这里插入图片描述

在这里插入图片描述

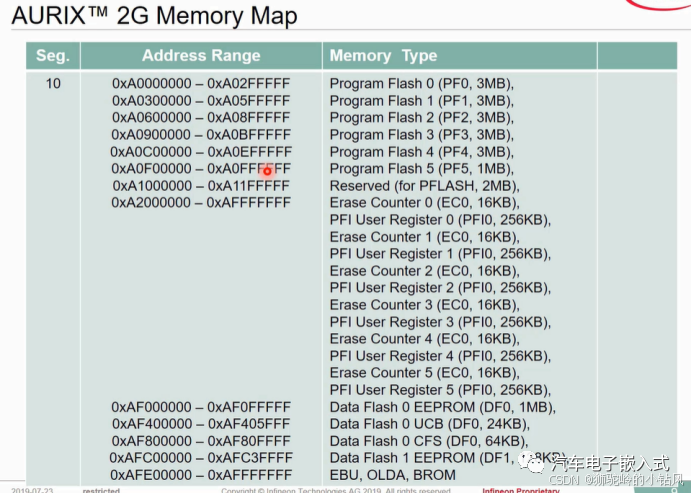

DFlash 0和DFLash 1可以当作模拟EEPROM来用，其中DFash1可以被HSM访问，也就是说DFLASH1可以被HSM当成模拟的EEPROM来用。0xAFE00000到0xAFFFFFFF可以用来外扩FLASH时使用。

0x90000000开始是经过DCache访问核外部Ram的地址，0xB0000000是不经过DCache访问核外部Ram的地址。二者最终访问的物理地址就是0xB0000000开始的核外部Ram.

1.1、PFlash和DFlash

在这里插入图片描述

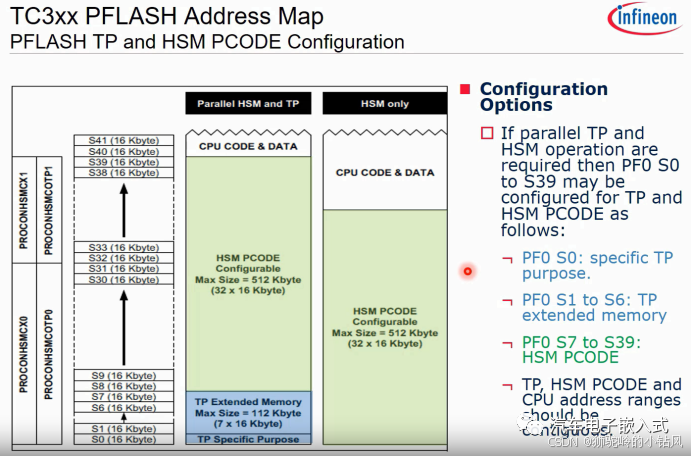

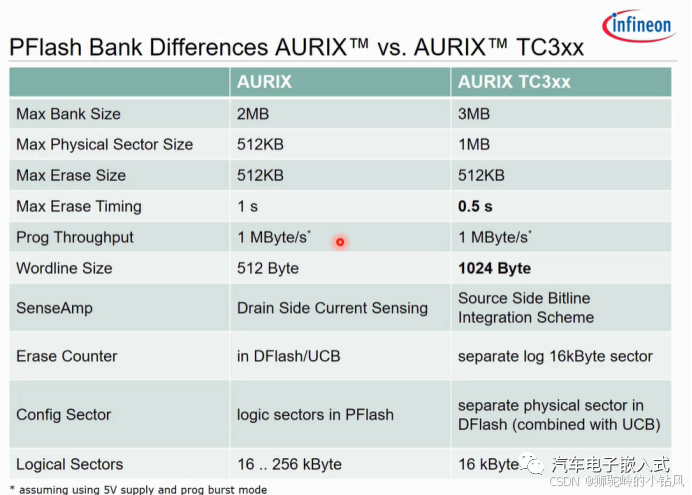

Flash主要用来存储和运行代码的，TC3xx里面的所有Flash的Sector都是16K（Logic Sector），128个Logic Sector组成一个1M的Physical Sector。PFlash出来用来存放主核运行的代码外，还可以用来存放HSM运行的代码以及TP Code，TP Code存放在Flash，SSW启动程序里面可以调用这些TP Code。

Flash的操作都按页作为单位的，PFlash一页是32个Byte，DFlash一页是8个Byte。Write Burst指令可以一次操作8个Page。
在这里插入图片描述

1.2、SOTA & AB SWAP

当SOTA功能激活时，PFLash被划分为两部分，一部分用来存储可执行代码（active bank），另一部分可用来读取和写入（inactive bank）。当APP更新完毕后，两个部分互换，即切换上面两种地址映射方式。在标准模式下使用PF0-1和PF4作为active bank，在Alternate模式下使用PF2-3和PF5作为active bank，就可以实现在A和B分区中写入完全相同的APP程序，以相同的地址进行运行。

需要注意的是，所有NVM操作都是通过DMU使用PFLASH的物理系统地址执行的，也就是说，NVM操作总是使用标准的地址映射，而不管选择使用哪种地址映射。“NVM操作”是一个术语，用于任何针对FLASH的命令，如程序、擦除等，但不包括读取和执行代码。

有关SOTA地址映射的参数在Flash中的UCB（User Configuration Block）中进行配置，在UCB中配置后，只有当下次MCU复位的时候才会更新配置。
在这里插入图片描述

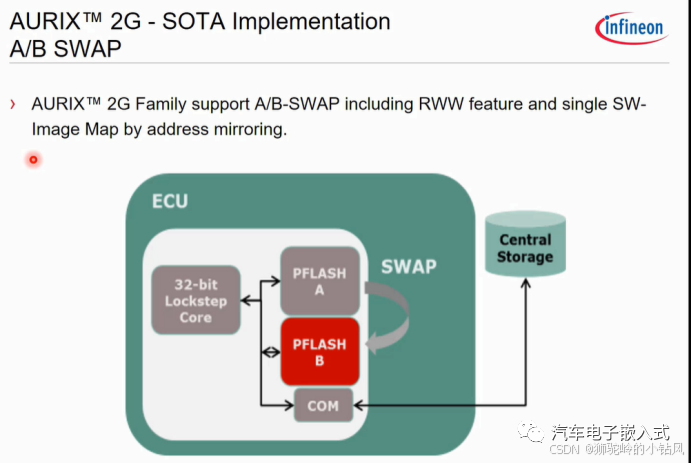

AB SWAP是TC3xx新增加的功能，主要给Software update over the air (OTA)用的。

简单来讲，TC3xx里面的Flash我们可以简单的分为Bank A和Bank B，在Bank A运行程序的时候我们可以同步的去擦写Bank B，也就是说Bank A和Bank B是完全独立的，这样在应用程序运行的时候也能同步的更新应用程序。

所谓的AB Swap也就是等更新完了程序之后，可以在UCB里面修改Swap mode，程序复位后新的程序就会运行。这样的好处就是不需要bootloader也可以在线更新程序，并且在线更新程序的时候不影响当前程序的执行的
在这里插入图片描述

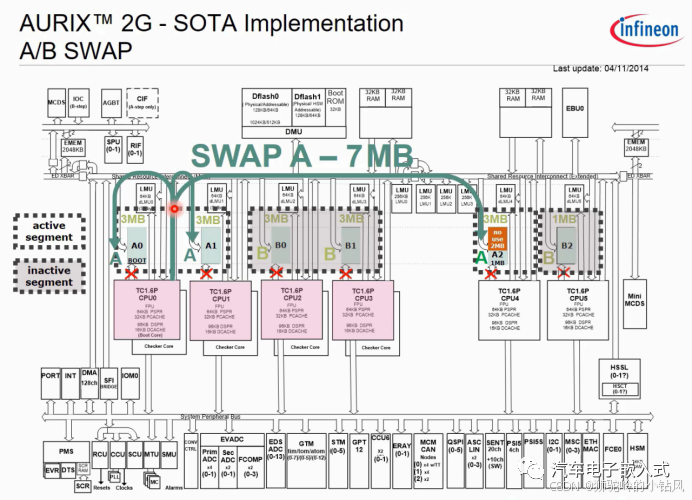

TC3xx中Flash最大为16M，其中的7M是支持SWAP功能的。
如果使用HSM，则在进行SWAP只想，HSM的代码也需要下载到inactive Bank里面，防止芯片锁死。

不管是Standard模式还是Alternate模式，程序的执行都是从0x80000000开始的，也就是说下载一个新的程序到B Bank，这个程序本身的地址是不需要变的，原来是0x80000000开始现在也是从0x80000000开始。

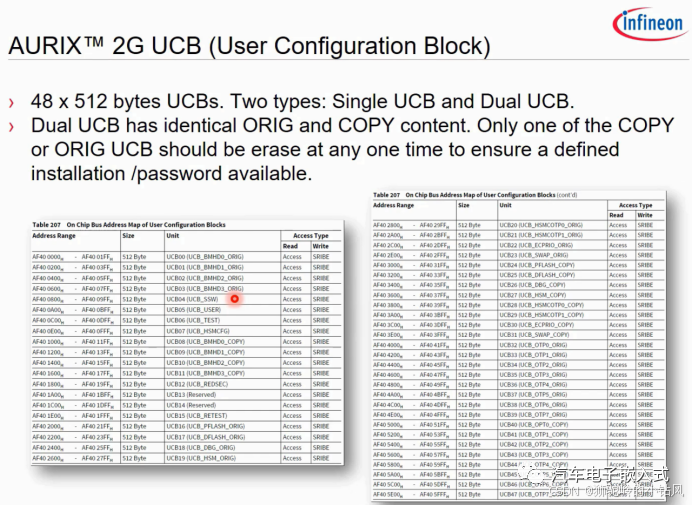

1.3、UCB

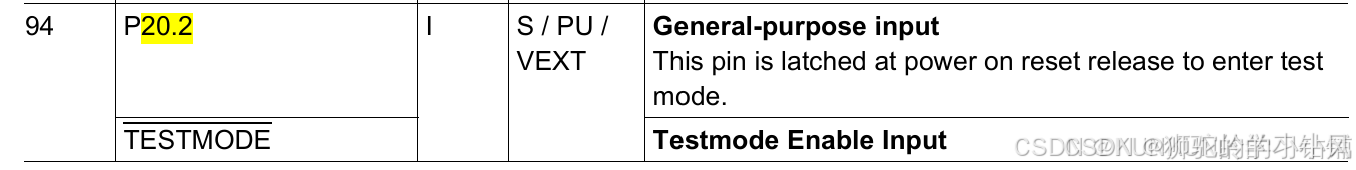

USB存储在DFlash中，每次上电时，芯片自带的Boot Firmware会读取UCB中的值，判断状态，并加载到相应的寄存器中。
参考：TC3xx芯片的UCB详解
在这里插入图片描述
UCB里面如果带Password，即使UCB已经Confirm了，还是可以通过输入Password擦写UCB。如果是不带Password的UCB，如果UCB配置成Confirm了，那这个UCB就无法改写了。

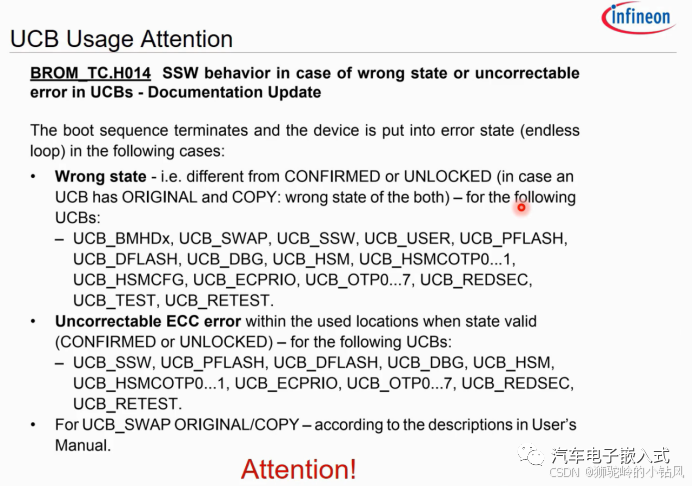

对于有些UCB是不可以被擦掉或者有ECC的Error，如果这个UCB被擦除或者含有ECC的Error，这个芯片可能就会被锁死。
在这里插入图片描述

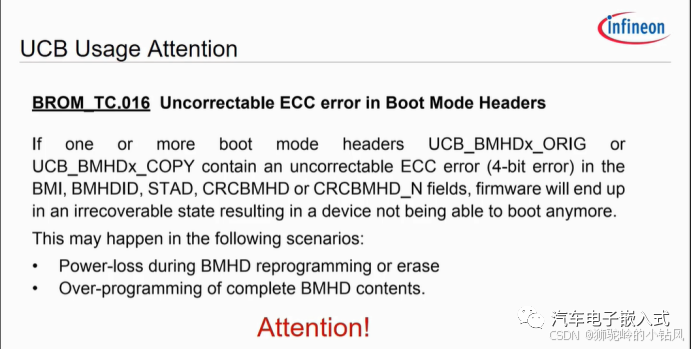

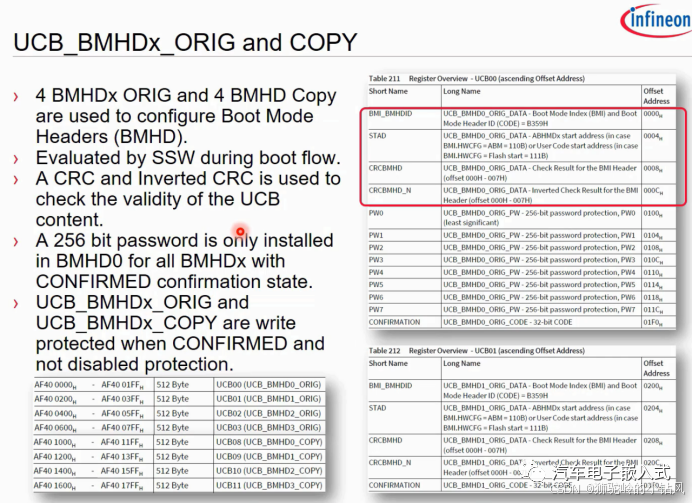

UCB_BMHD的BMI，BMHDID，STAD，CRCCBMHD,CRCBMHD_N这5个位域不能有Uncorrectable ECC Error，否则芯片就会锁死。所以在不能在操作UCB_BMHD的时候突然掉电，或者没有擦除已有的BMHD就去写BMHD。

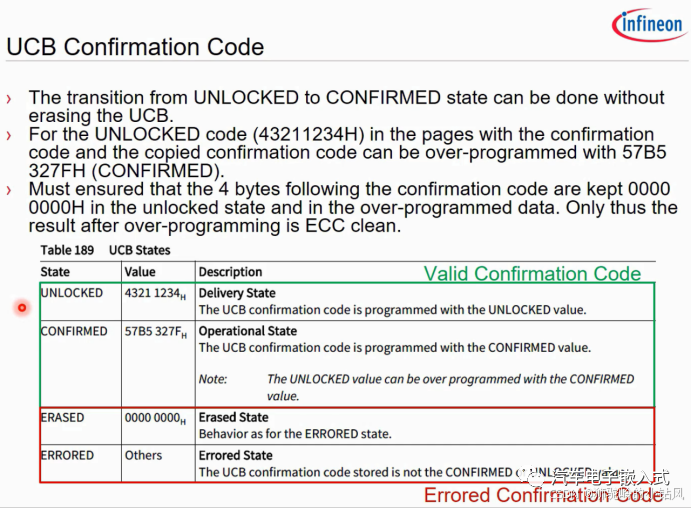

UCB的Confirmation Code中UNLOCKED和CONFIRMED是合法的，ERASED和ERRORED状态是Error状态。所有的UCB在出场的时候都是处于UNLOCKED状态的，在UNLOCKED状态时所有的UCB内容都是可以读出来的，包括Password。UCB在CONFIRMED状态时，除了Password其他都是可以读出来的。
在这里插入图片描述

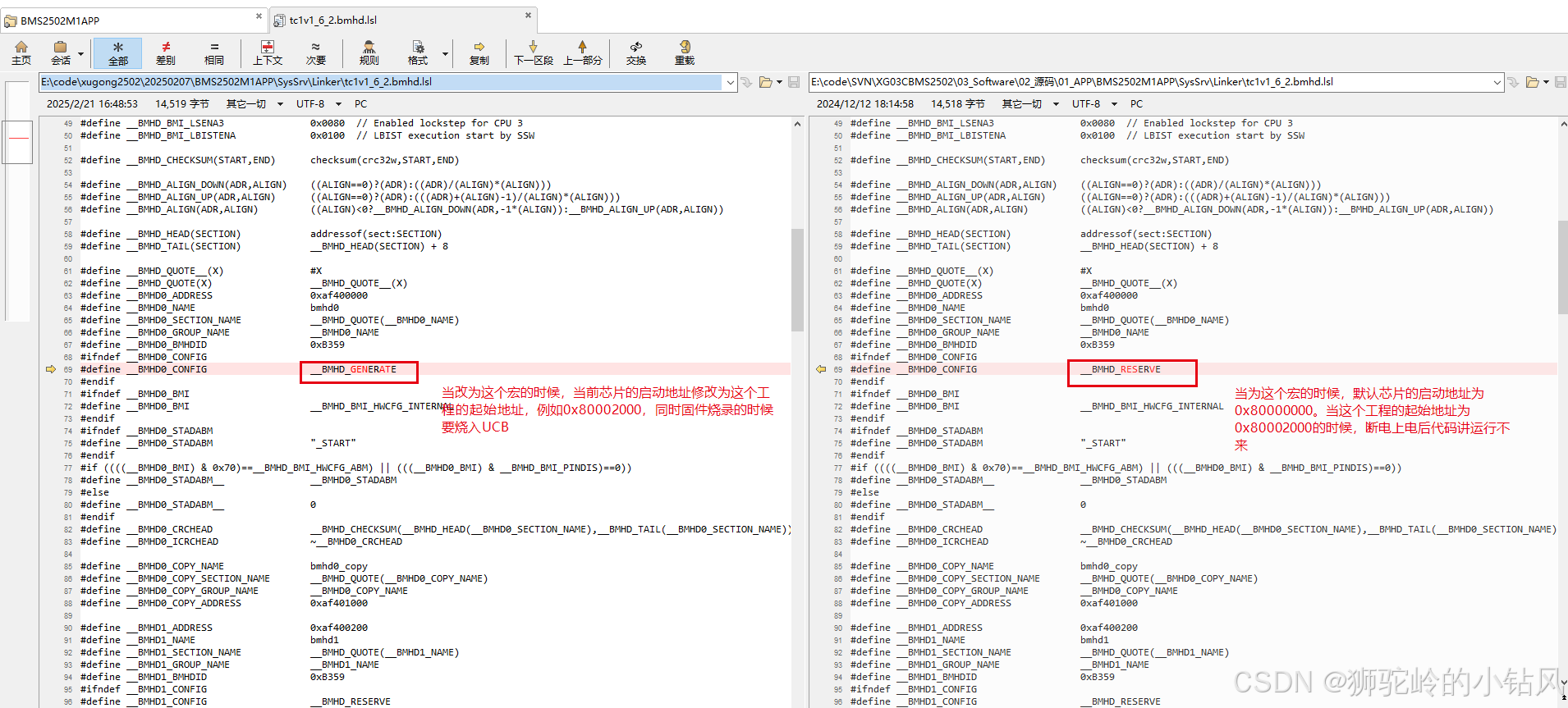

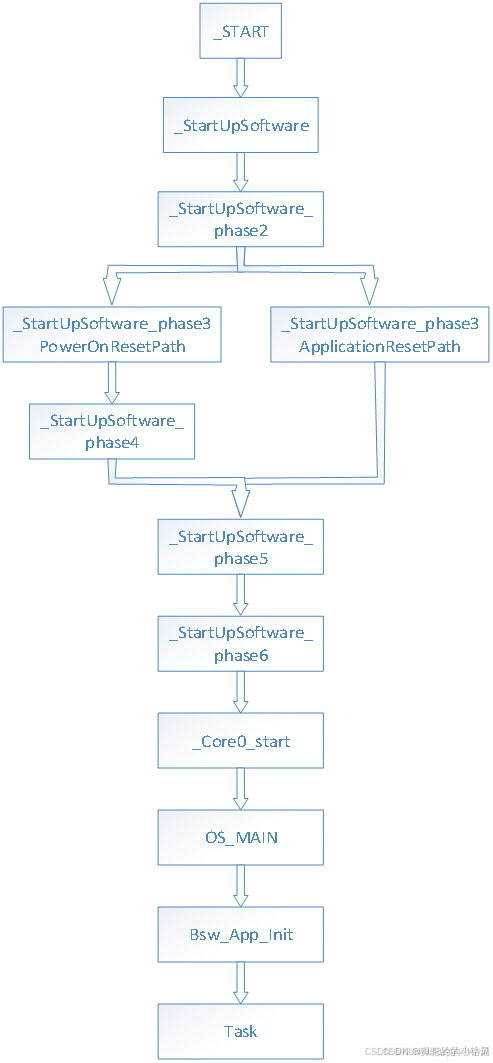

UCB_BMHD主要是用来设置程序的启动地址的。 UCB_BMHD_COPY主要起到一个备份的作用，比如在擦除UCB_BMHD_ORIN的时候突然掉电，导致UCB_BMHD_ORIN变成Error状态，这个时候就可以读取UCB_BMHD_COPY的内容。

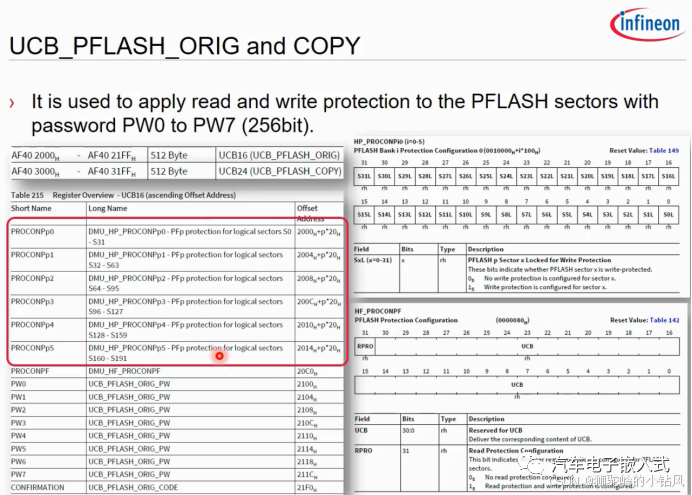

UCB_PFLASH主要用来设置PFLASH的读写保护。PFLASH的读保护是全局的（只有一个配置项），写保护是每个Sector都能进行单独设置的，如果PFLASH读保护了，相当于也是写保护了（不让读，肯定就不能写了）。
