本文主要介绍了NXP S32K3平台的HSE固件的安装，以及安装过程中可能出现的坑。希望可以帮助到大家！

HSE简介

• HSE = Hardware Security Engine；
NXP S32K3芯片的硬件安全引擎（HSE）模块是一个关键组件，旨在增强汽车电子系统的信息安全。以下是对HSE模块的介绍、主要功能、工作原理和用途的概述。

HSE（Hardware Security Engine）是NXP S32K3系列微控制器中的一个安全模块，提供了一系列安全特性，如加密、安全启动和密钥存储。
主要功能加密：支持多种加密算法，包括对称和非对称加密，用于保护数据传输和存储的安全。安全启动：确保系统启动时的完整性和真实性，防止未经授权的代码执行。密钥管理：安全存储和管理加密密钥，防止密钥泄露。硬件加速：通过硬件加速加密和解密操作，提高系统性能。

HSE组成

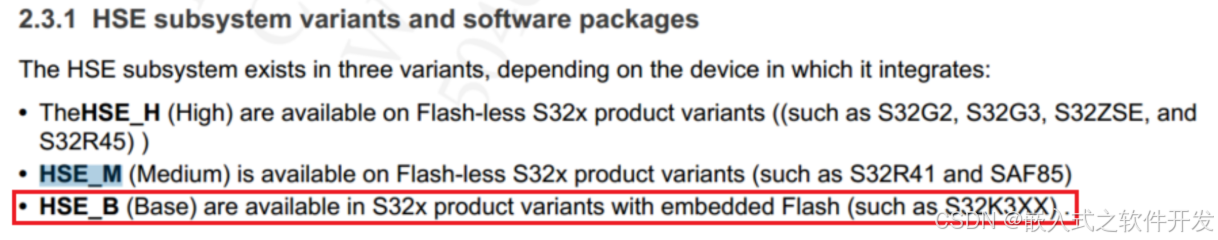

对于S32K3系列，我们使用的是HSE_B,其他芯片平台的对应关系：
在这里插入图片描述

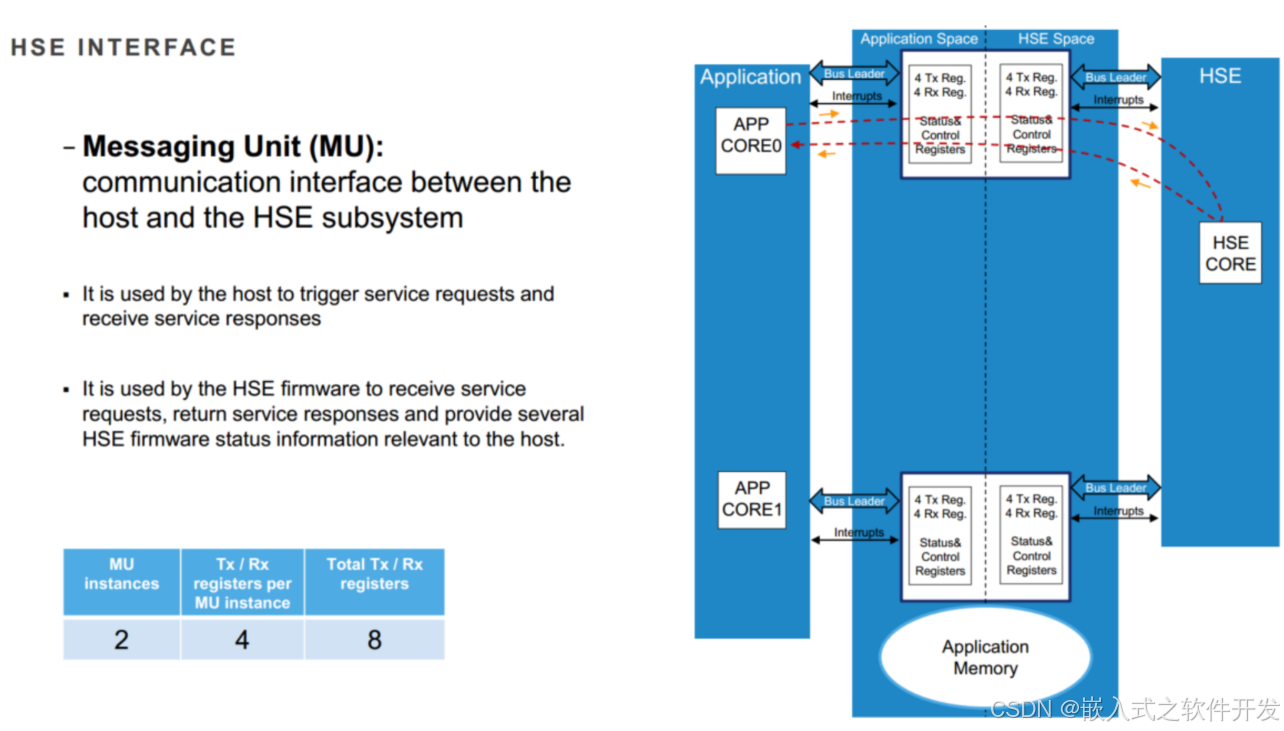

HSE Interface

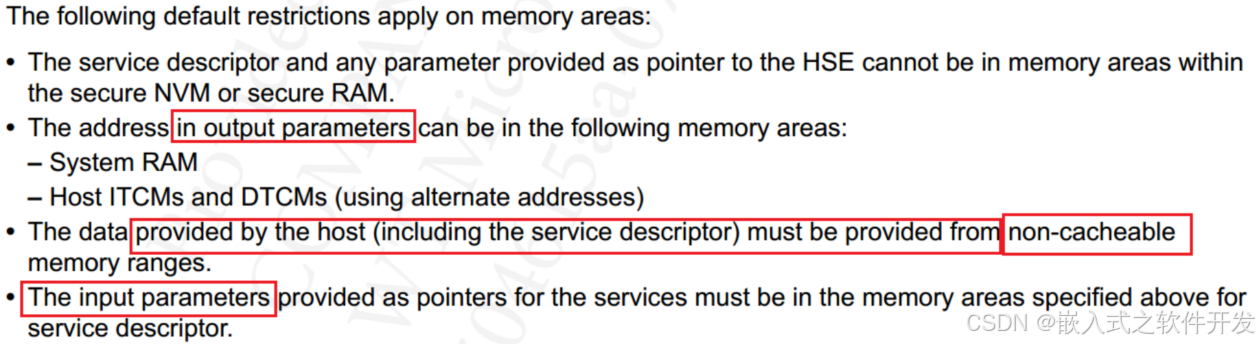

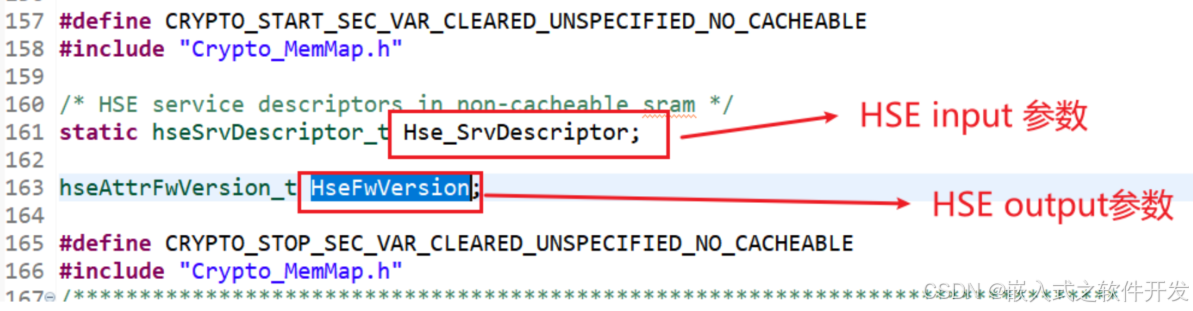

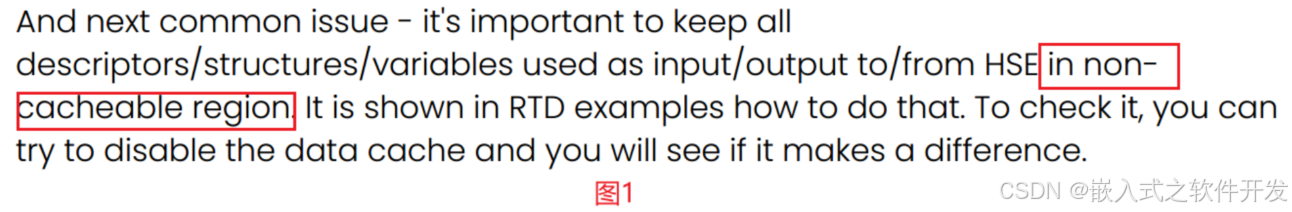

HSE 子系统的通信接口是通过MU来实现的，具体的通信过程如下：
Host Core通过Application Space中的Tx寄存器向Hse Core发送数据，Hse拿到数据处理完毕后再通过HSE Space的Tx寄存器返回响应给Host Core，这就是一个简单的通信方式。在这里插入图片描述

MU模块

在实际的HSE FW安装以及block切换过程中，参与通信的MU模块通常是MU0，host发送切换命令或者其他服务的时候，通常使用的是TR[0-1]和RR[0-1]；针对HSE的使用来说，MU通信模块的介绍如下文所述

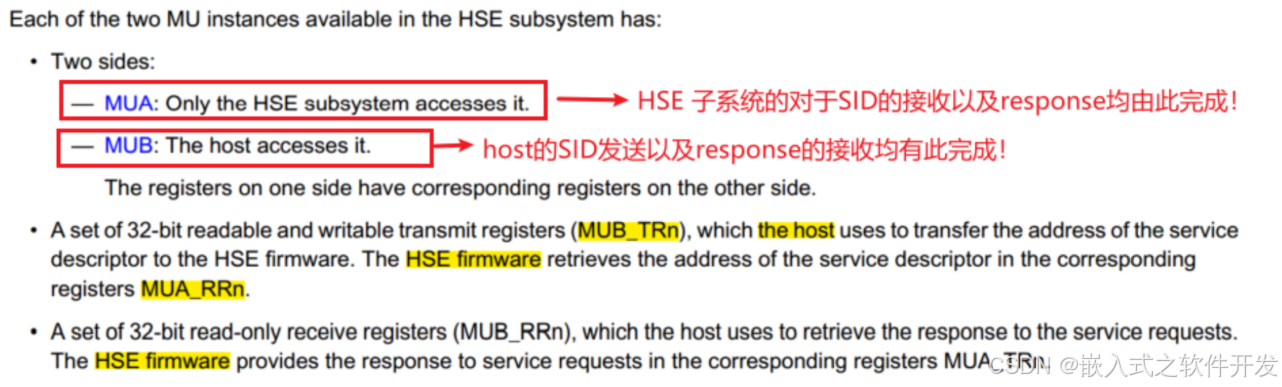

MU的主要是用在不同内核之间的通信，分为A,B两面，分别有不同的用途，具体如下图：在这里插入图片描述

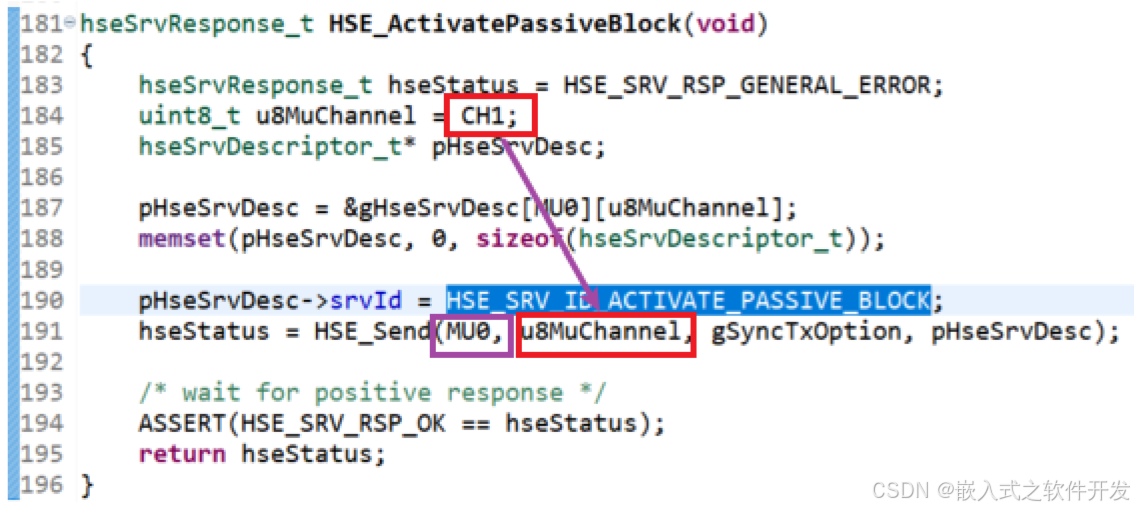

在实际项目中，只有MUB的操作对我们来说是可见的。例如在使用SID
“HSE_SRV_ID_ACTIVATE_PASSIVE_BLOCK”的时候，我们操作的是MUB的MU0 CH1通道：

HSE FW的安装

HSE FW的安装主要参考官方文档[HSE FW install for S32K3xx],该文档详细介绍了关于full
memory和ab swap的模式下安装的具体步骤。

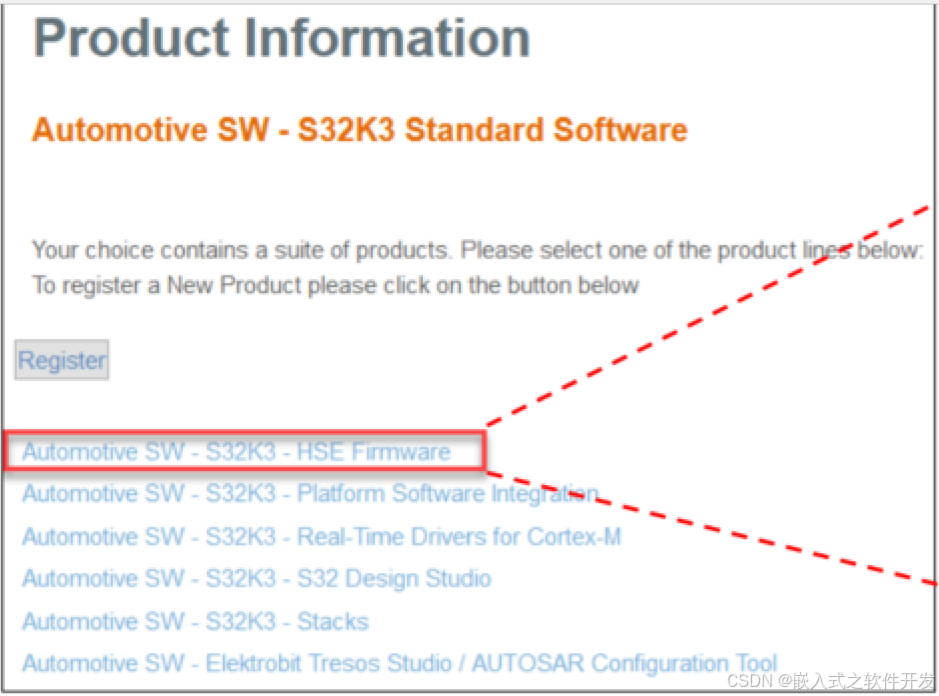

HSE FW下载

可以从官网获取：
在这里插入图片描述

需要注意的是：我们要获取最新的版本，目前为止最新版本为
[HSE_FW_S32K312_0_2_40_0] ;另外，原廠的K3芯片内有最新的Sbaf，因此不需要在官网下载sbaf固件，暂时也不要去更新sbaf，以免变砖！

HSE 安装过程

一.安装方式

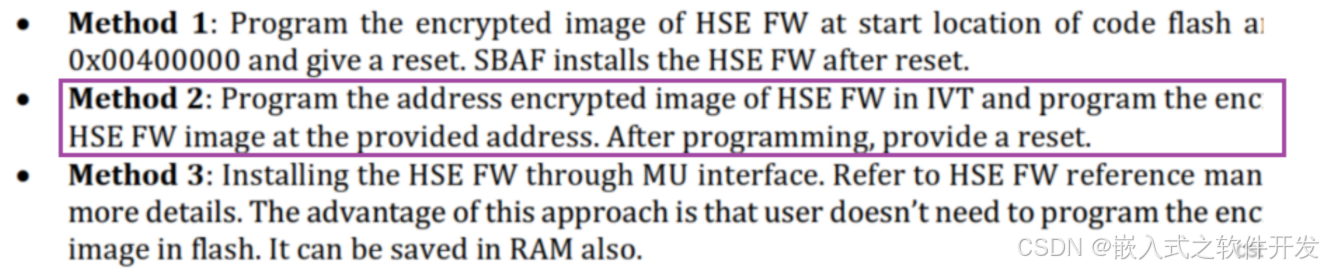

NXP官网文档，给出了三种安装方式：
在这里插入图片描述
二.内存布局

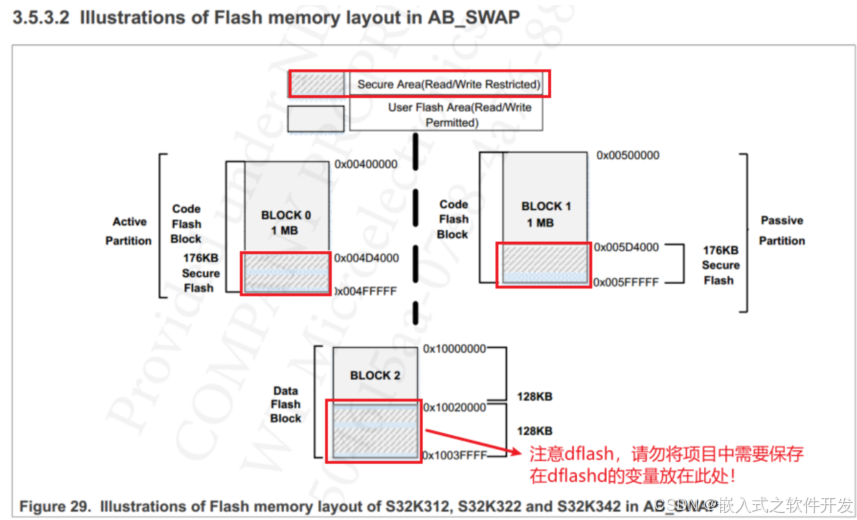

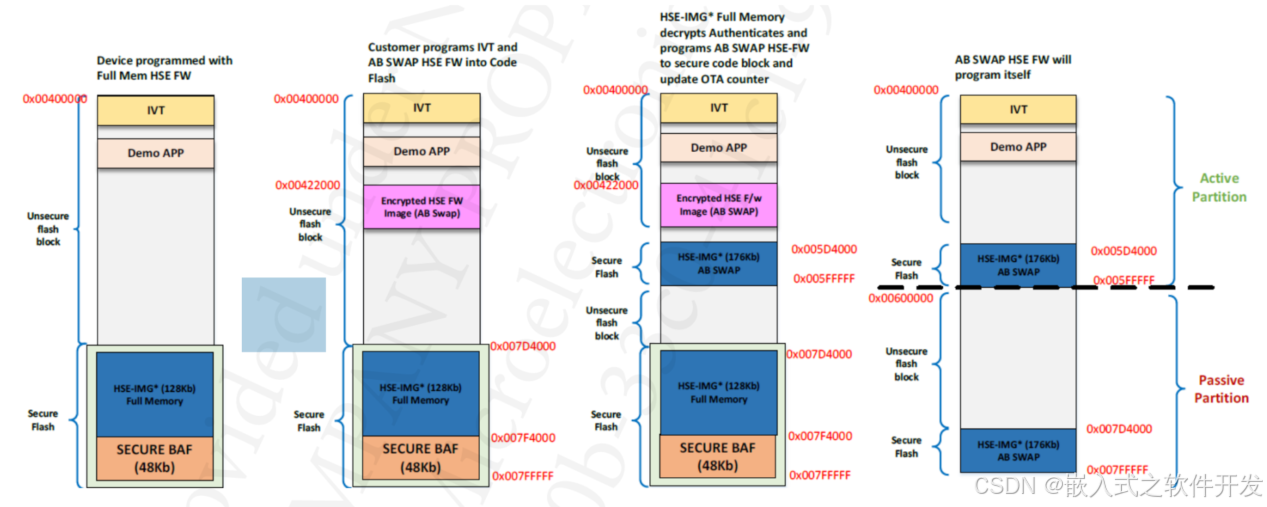

在介绍具体的方式之前，现讲解一下，AB SWAP时的内存分配情况，方便后续的内存变化过程的理解。

三种安装方式讲解：
1.Method1

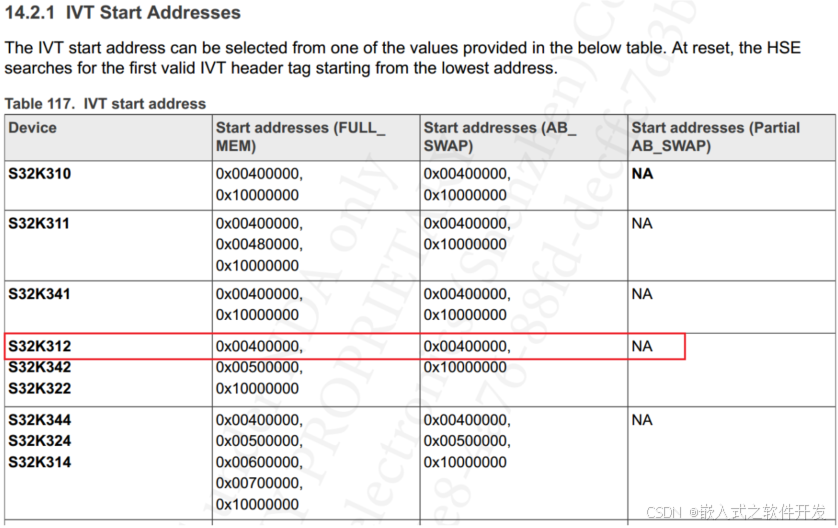

所有的image通过JTAG烧录到内部flash之中，同时将IVT放在特定的地址处，对于S32K312来讲的话，只能放在0x00400000处，参照HSE RM，如下：
在这里插入图片描述

注意：其他的imag，实际存放地址要和IVT的指向地址保持一致！

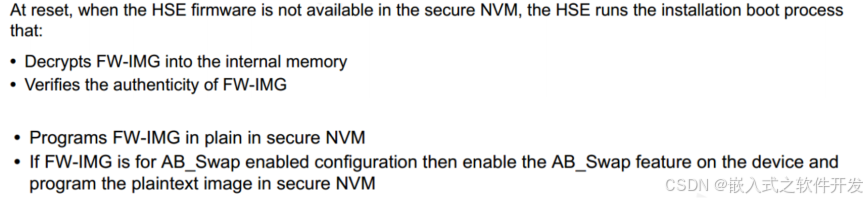

如果secure NVM内部还没有安装HSE时，在reset之后，会有以下的操作：
在这里插入图片描述

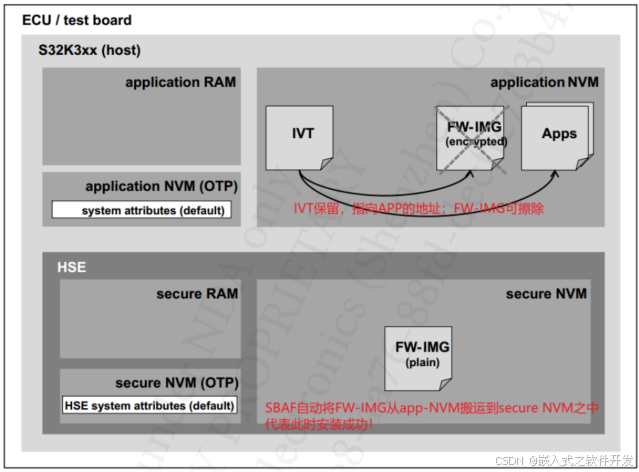

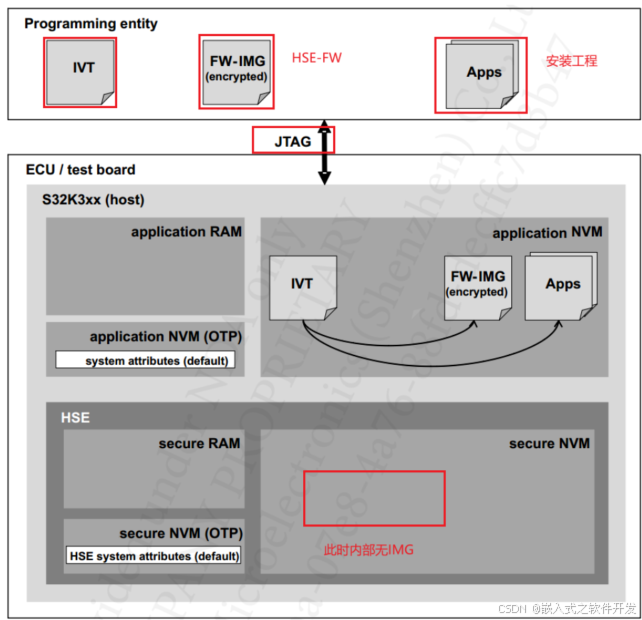

在安装完成以后，FW_IMG就可以被擦除或者覆盖掉了。操作流程示意图，如下：
安装前
安装AB SWAP需要经过两次reset，此时内部NVM发生了变化：

2.Method2

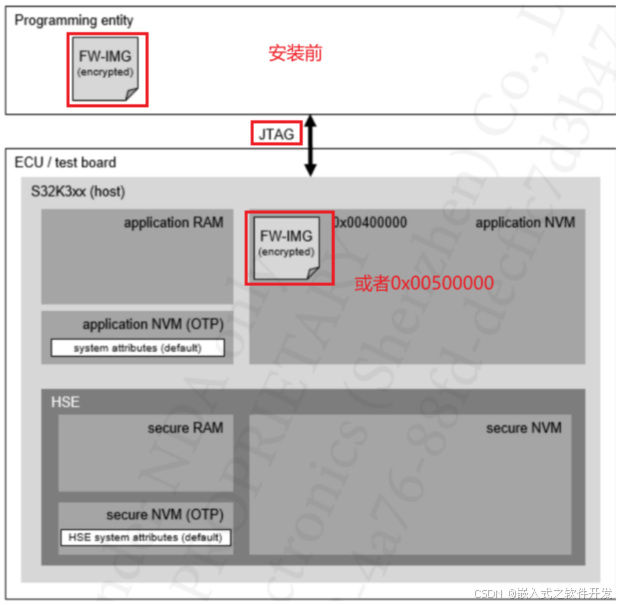

无IVT用于指向HSE-FW的地址以及app运行地址，此方式下需要将FW-IMG放在IVT_START的位置或者也可以放在0x0050000(k312)的位置。安装过程如下：
在这里插入图片描述

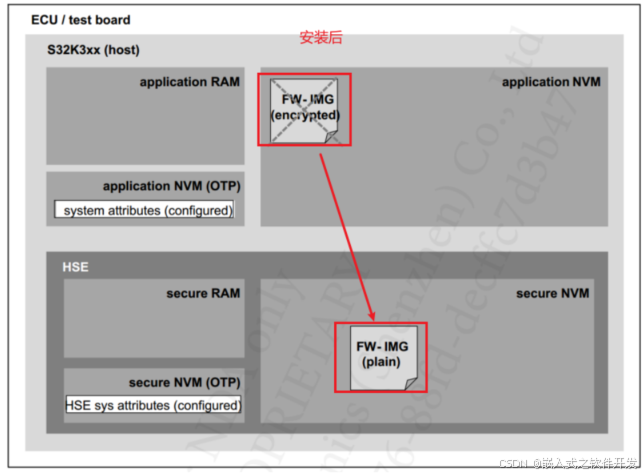

两次reset之后，安装完成，同method1,FW-IMG可以被覆盖或者擦除，此时Sbaf会将FWIMG放在HSE专用NVM之中：

注意：这种方法因为将FW-IMG放在IVT-START，程序在脱离调试器之后，无法自主启动，无法满足项目需求，因此没有采纳此种方法。

3.Method3
第三种方法，网上资料很少，没有完整的demo可供参考，我们也没有采用这种方式来进行。在HSE RM中，给出了该种方法的流程图，以及在HSE RM P50给出了安装的步骤说明，可以参考：
在这里插入图片描述

项目使用安装方法

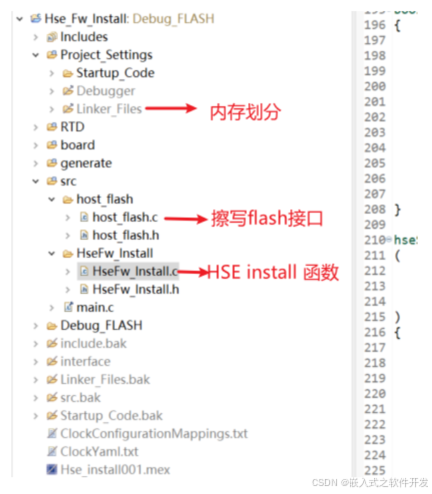

一.安装工程结构

在这里插入图片描述

二.内存划分

在这里插入图片描述

三.具体安装过程

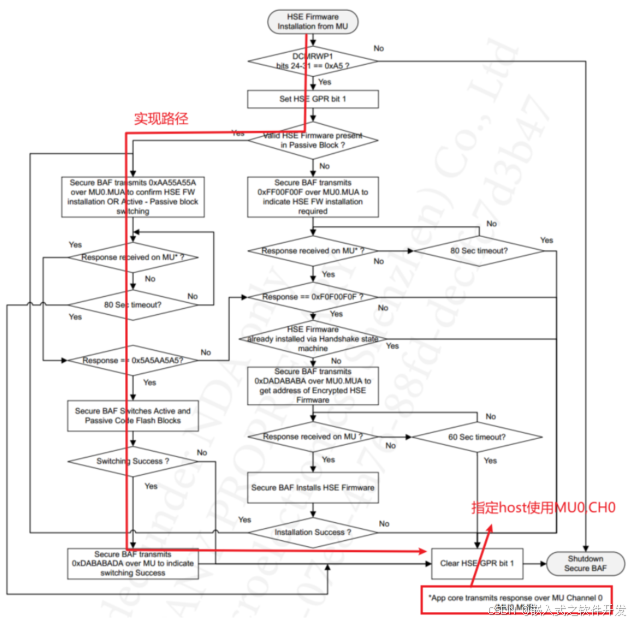

总体的安装流程，在AN744810文档中给出，如下：
在这里插入图片描述
1.写入OTP
在UTEST区域地址0x1B000000UL处写入0xAABBCCDDDDCCBBAA，该过程为Enable OTA feature。

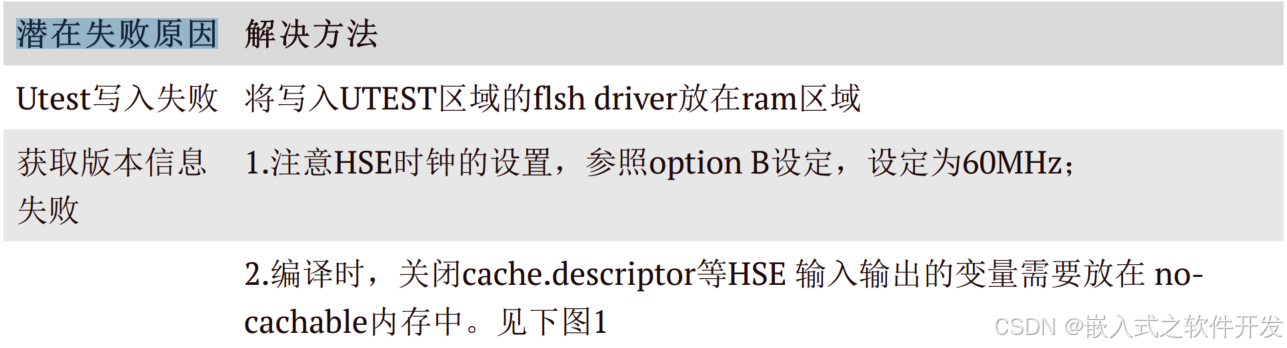

注意：写不成功的原因，可能因为未将flash驱动放在ram中运行，

2.内存分配

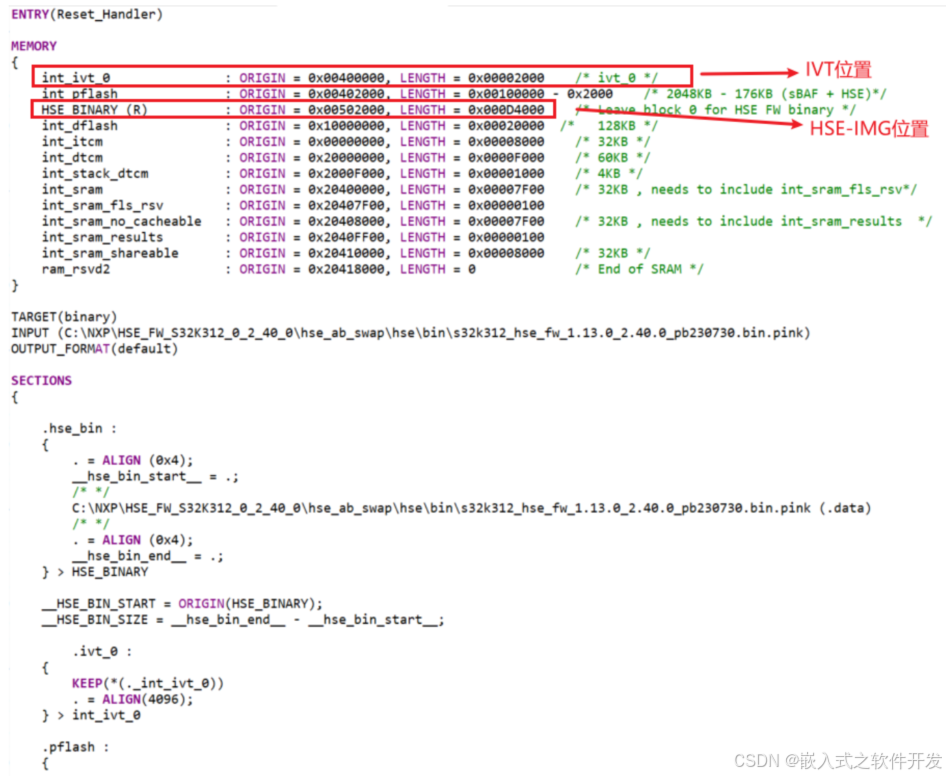

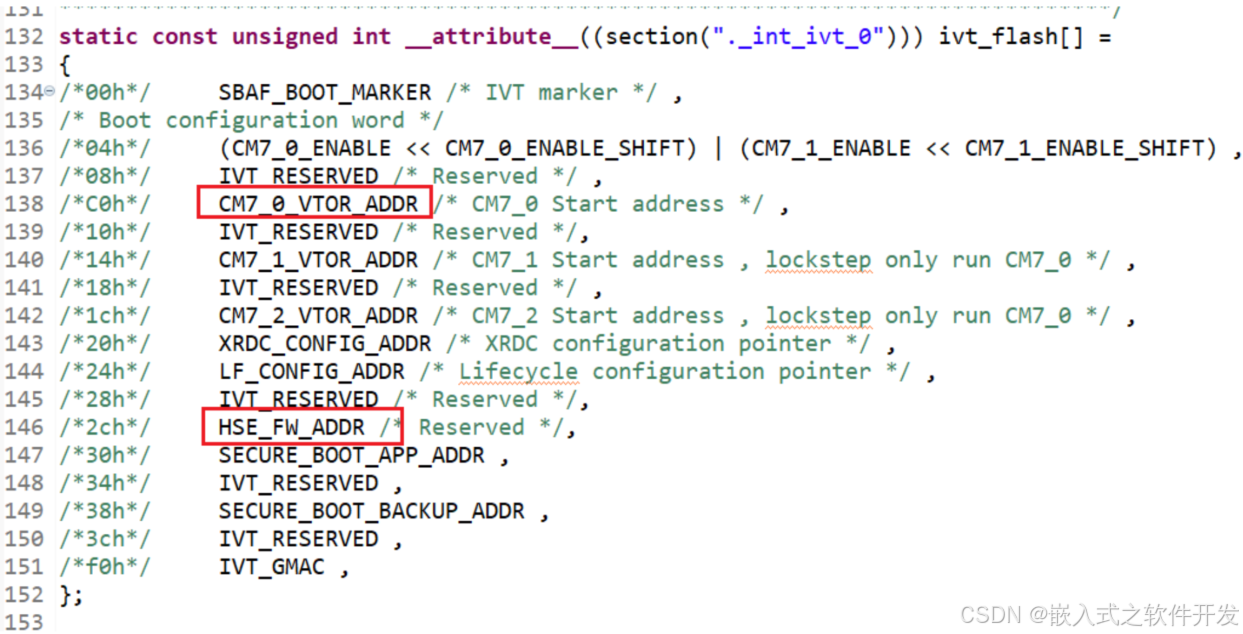

实现满足需求的安装工程，最主要的地方就是合理分配内存。我们工程的内存划分如上图，将IVT放置在pflash的起始地址处，而IVT内包含了程序的地洞地址，这样的话，就可以实现在上电之后，没有挂调试器的时候，仍然可以重启，实现HSE的离线安装的目的。以下为IVT的内容：

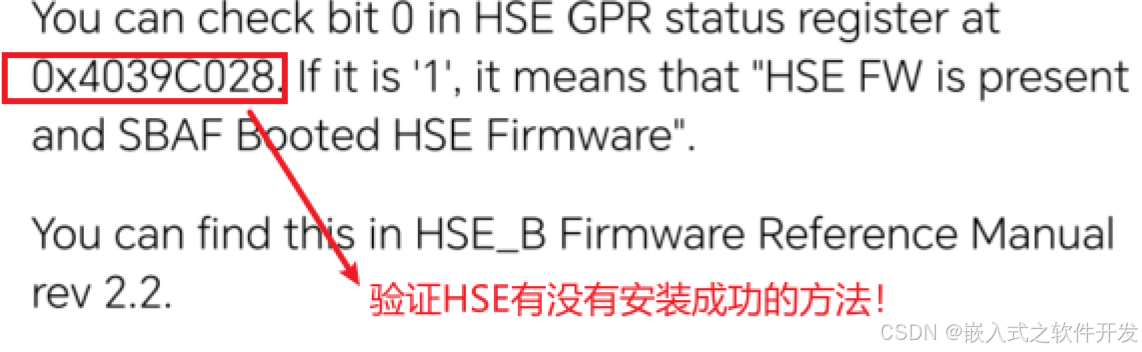

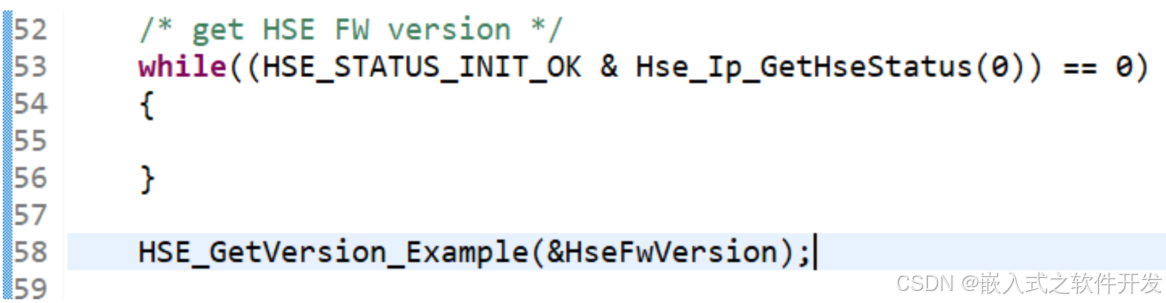

在这里插入图片描述
