逆变器仿真。

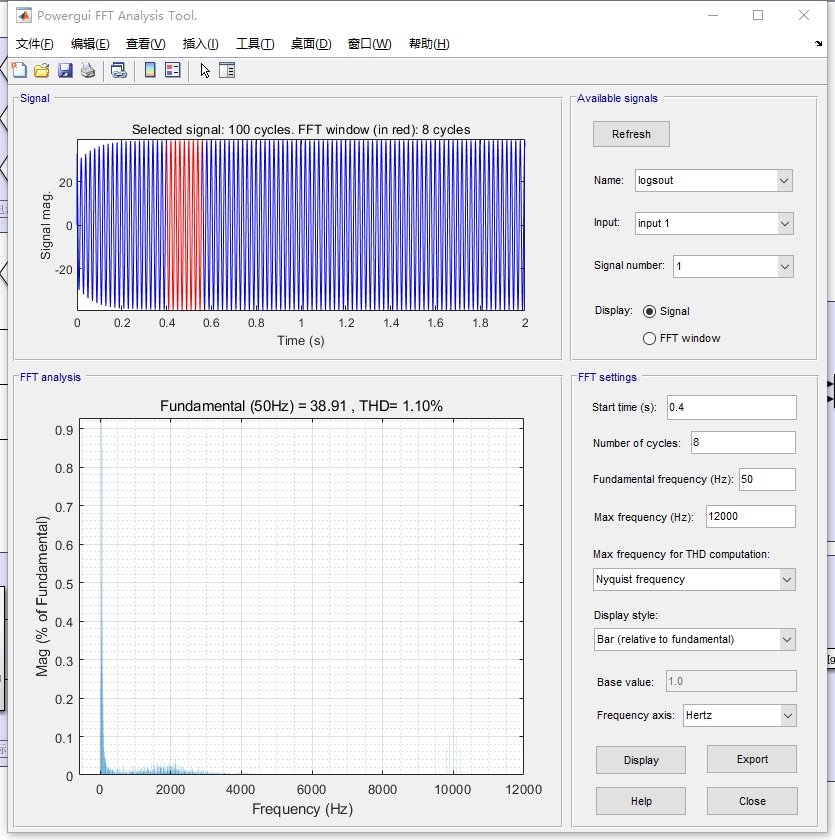

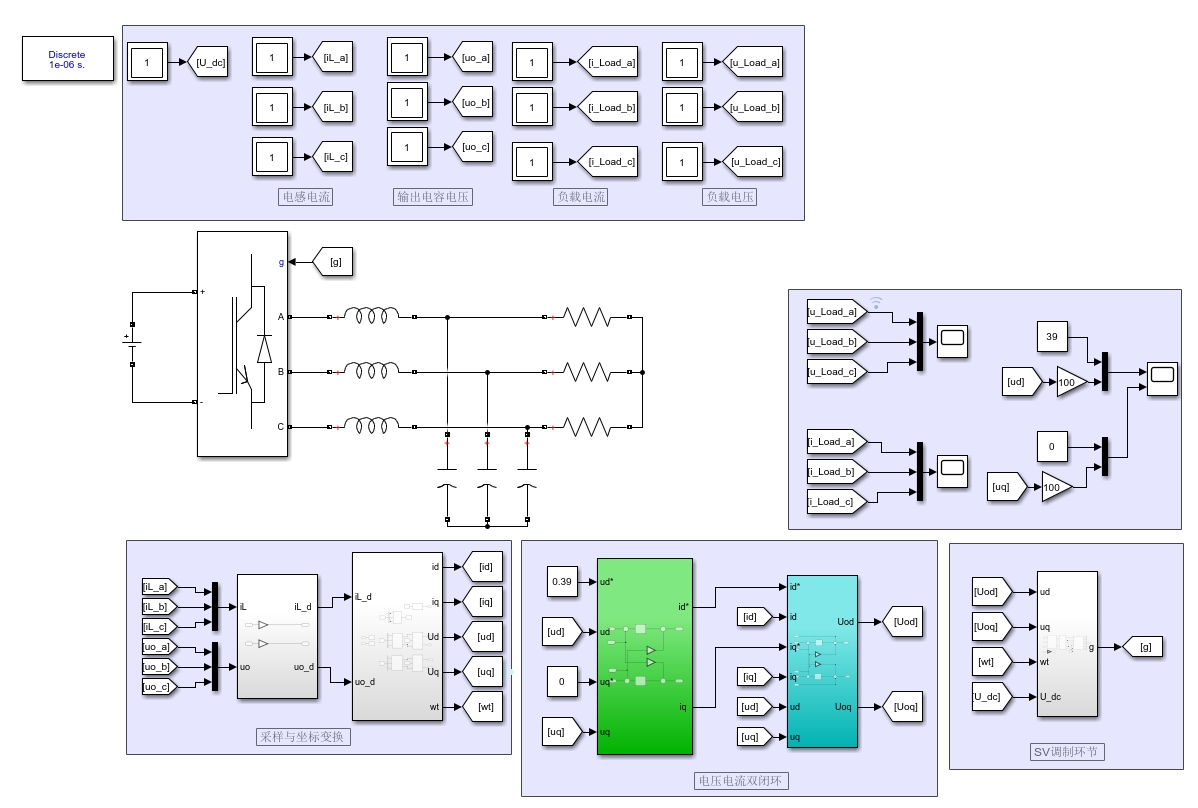

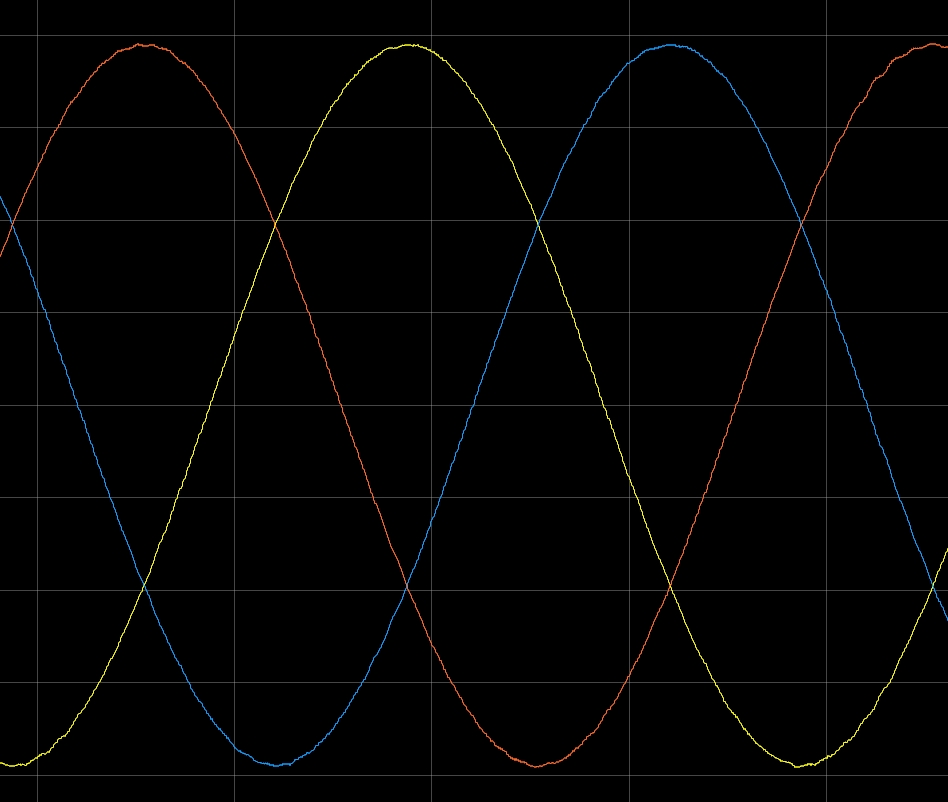

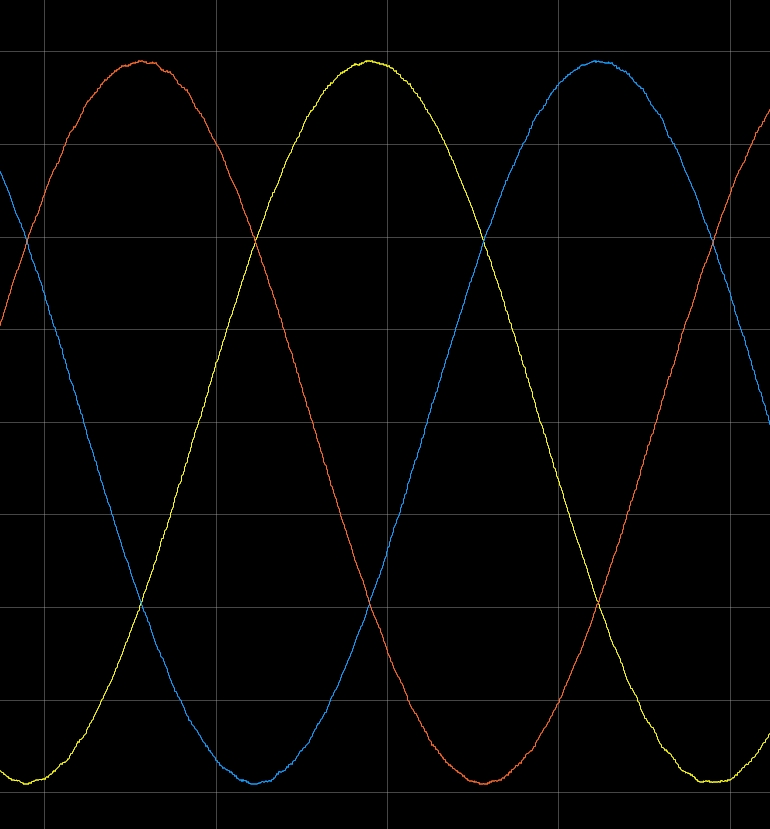

在simulink中搭建了逆变器仿真模型,采用电压电流双闭环控制,采用LC滤波器,输出电压完美的跟随给定,且THD仅1%。
整个仿真全部离散化,采用离散解析器,控制与采样环节全部自己手工搭建,没有采用Matlab自带的模块。
ID:5550672851131690
tbNick_nl28g
逆变器仿真是电力电子领域一个重要研究方向。逆变器作为一种将直流电能转换为交流电能的设备,广泛应用于可再生能源发电系统、工业电力变换系统等领域。在逆变器仿真模型中,电压电流双闭环控制和LC滤波器的应用,是保证逆变器输出电压跟随给定并且谐波失真程度低的重要手段。
在本文中,我们将介绍如何在Simulink平台上搭建逆变器仿真模型,并采用电压电流双闭环控制方法和LC滤波器来实现输出电压的稳定性和谐波失真程度的优化。同时,我们还将详细介绍仿真模型的离散化方法,包括离散解析器的选择和手工搭建控制与采样环节的步骤。
首先,我们在Simulink平台上搭建了逆变器仿真模型。该模型以逆变器的输入电流和输出电压为主要信号,通过控制器对逆变器进行控制,以实现输出电压的跟随给定。在模型中,我们采用了电压电流双闭环控制方法,即同时对电流和电压进行反馈控制,以增强逆变器的稳定性和响应速度。
其次,为了降低逆变器输出电压的谐波失真程度,我们采用了LC滤波器。LC滤波器是一种常用的谐波滤除方式,通过调节滤波器的参数可以有效地减少逆变器输出电压中的谐波成分。在仿真模型中,我们通过调整滤波器的电感和电容值,使得逆变器输出电压的THD仅为1%。
在离散化方法方面,我们选择了离散解析器来对仿真模型进行离散化处理。离散解析器是一种将连续系统转换为离散系统的工具,能够保证仿真结果的准确性和稳定性。在搭建控制与采样环节时,我们没有采用Matlab自带的模块,而是通过手工搭建的方式,以更好地掌控仿真过程和参数设置。
通过以上的工作,我们成功地搭建了逆变器仿真模型,并采用电压电流双闭环控制和LC滤波器来实现输出电压的稳定性和谐波失真程度的优化。整个仿真过程全部离散化处理,并且控制与采样环节全部通过手工搭建,没有采用Matlab自带的模块。通过本文所述仿真结果,我们可以得出结论:逆变器仿真模型在电压电流双闭环控制和LC滤波器的优化下,能够实现输出电压的完美跟随给定且谐波失真程度低。
综上所述,本文通过Simulink平台搭建了逆变器仿真模型,并采用了电压电流双闭环控制和LC滤波器来优化输出电压的稳定性和谐波失真程度。通过离散化处理和手工搭建控制与采样环节,我们实现了对仿真模型的更好掌控和参数设置。本文的研究对于逆变器的设计和优化具有重要的参考意义,并为电力电子领域的研究提供了一个可行的方法。
