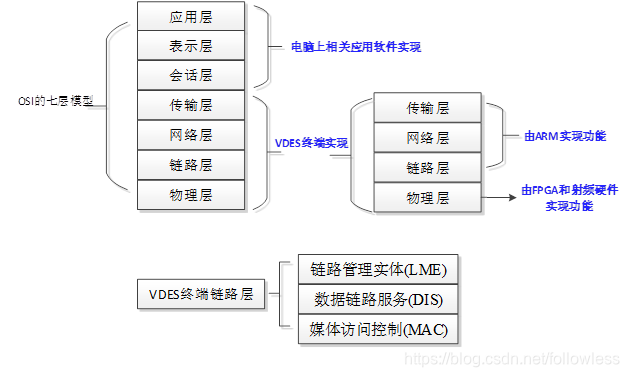

4.1.1. VDES终端四层架构模型



在VDES终端中：

1. 物理层负责VDES原始比特流在物理介质上的传输和接收，对信号进行调制、传输时的滤波/整形、接收时的放大、滤波、时频同步、解调和解码。
2. 链路层：

根据G1139建议书,VDE通信分为VDE-TER(VHF波段数据交换-岸基通信业务:VHF Data Exchange-Terrestrial)和VDE-SAT(VHF波段数据交换-卫星通信业务:VHF Data ExchangeSatellite)两种业务,这两种业务遵循统一的VDES通信协议架构, 但是在链路层的实现上是两套不同的通信方案。

链路层的作用是在船台与岸基之间、船台与卫星之间保证可靠的数据传输，并提供数据帧的分组传输，同时通过时分多址（Time division multiple access，缩写：TDMA）算法实现VDES网络的接入。具体包含以下内容:(1)打包数据:把待发送的信息,包括信令和数据,根据时隙表,打包进物理层消息的负载部分,等待发送。(2)媒体接入:通过TDMA方案,按照分配的时隙号发送或接收指定的消息块。(3)数据解包:把接收的信息,包括信令和数据,根据包格式解包、处理。

数据链路层又分为三个子层：

• 链路管理实体(Link Management Entity  LME)，LME子层主要负责将唯一字、格式头、物理层帧（ PL-帧）头、导频音（卫星）和VDES消息比特组合成包。
• 数据链路服务(Data Link Service DIS) ，DLS子层用于计算和合计CRC校验和，并完成PL-帧/包。
• 媒体访问控制(Media Access Control，MAC)，提供允许数据传输访问的方法。

1. 网络层负责建立与维护信道连接、消息管理及优先级分配、信道分配以及通信链路的拥塞控制。
2. 传输层位于VDES的最上层，属于VDES的对外接口，负责与外界设备进行数据交互，为VDES与外界的通信提供了保障与支持。在VDES中，传输层负责对VDES数据进行处理，包括对船船之间以及船岸之间数据段的分段、复用以及可靠性传输，并负责对接入VDES的外部设备进行相关管理，并进行VDES相关业务的开展。同时，在VDES未来规划中，传输层还需负责实现电子邮件、互联网接入、安全文件传输等功能。

物理层业务功能由VDES基带承载。

链路层业务功能由VDES协议栈承载。

网络层业务功能由VDES协议栈承载。

传输层业务功能由VDES终端ARM内软件完成。（功能数量较多且在未来规划中涉及到互联网相关业务，用嵌入式实时操作系统完成更加而合适）
