【HEVC】CTU,CU,PU,TU的划分

【不停积累，不停更新，欢迎交流】

HEVC比H.264的块划分方式更复杂，目的是提高压缩率。

1. CTU的划分

CTU的划分很好理解，因为CTU的尺寸是固定的，由编码器指定，包括：16*16，32*32和64*64。

2. CU的划分

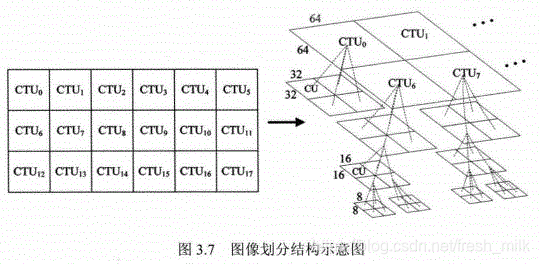

CU的划分以CTU为基础。每个CU具有自己的分割深度，最大分割深度为3。CU的划分采用的是递归的四叉树，图解如下：

如果CTU为64*64，那么CU的尺寸为8*8到64*64。根据CTU的尺寸和CU的分割深度可以计算出CU的尺寸。

根据（CU相对于CTU的位置+CTU的位置）可以计算CU的位置。

以CU为单位的信息还包括：CU的预测模式（intra，inter，skip）和CU的划分方式（PU的划分，和TU的划分无关）。

3. PU的划分

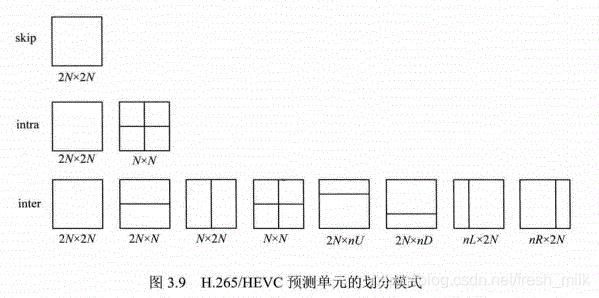

每个CU有自己的划分方式，值得注意的是，不同的预测模式支持的划分方式也不同。

skip模式：没有残差。如果是P帧，有MV。

intra模式：PU包含帧内预测选择的模式

inter模式：PU包含MV和相应的RefIdx

4. TU的划分

和PU的划分不同。在PU划分过程中，一个CU仅选择一种划分方式，也只划分一次。

TU的划分同样以CU为基础，但采用递归四叉树的划分方式。TU的最大尺寸和最小尺寸由SPS参数决定，也和CU的尺寸相关。HEVC支持4*4到32*32的变换，因此对于尺寸为64*64的CU至少需要分割一次。

在I帧中，不允许TU跨越多个PU，但其他情况允许的。

对于intra 4*4的亮度TU，采用DST变换，其他情况采用DCT变换。
