MSAA的全称是Microsoft Active Accessibility（微软活动辅助功能）。这是类似DCOM技术。技术模型是这样的，UI程序可以暴露出一个Interface，方便另一个程序对其进行控制。 MSAA技术的初衷是为了方便残疾人使用Windows 程序。比如盲人看不到窗口，但是盲人可以通过一个USB读屏器连接到电脑上，读屏器通过UI程序暴露出来的这个Interface，就可以获取程序信息，通过盲文或者其它形式传递给盲人。

MSAA提供了如此方便的功能， UI自动化测试自然可以借用这项技术。MSAA暴露出来的Interface叫做 IAccessible（可访问到的）。测试程序和目标UI程序互操作流程如下：

1. 测试程序调用Windows API： AccessibleObjectFromWindow，传入目标UI程序HWND。

2. AccessibleObjectFromWindow函数向UI程序发送WM_GETOBJECT消息。

3. UI程序创建实现了IAccessible的内部类，然后通过LresultFromObject API把IAccessible 接口返回给测试程序。

4. 测试程序拿到IAccessible接口，开始调用IAccessible接口函数操作测试目标。

IAccessible接口里面的几个关键函数是：

IAccessible::get_accChild/ IAccessible::get_accParent：通过这两个函数，调用者可以浏览目标程序的窗口关系树，定位到UI元素。

IAccessible::accLocation/I Accessible::accHitTest：读取和分辨目标元素的屏幕位置。

IAccessible::accName/ I Accessible:: accSelect：读取元素的名字，对UI元素进行指定的操作，比如选取Listbox里面的某一项等等。

IAccessible::accValue ：开发人员可以自定义value属性的实现。比如针对折线图控件，开发人员可以在accValue中返回折线的坐标数列。

MSAA的理念类似于test hook。通过主动让UI程序暴露一个接口来让调用者控制。在具体使用中，测试人员往往是结合MSAA和Win32 API操作，取长补短。一方面对于UI元素丰富的属性，比如style，钩选状态，是否最大化和模拟用户输入等，继续采用Win32 API。另一方面用MSAA的优势来弥补Win32 API的一些不足，比如：

由于MSAA有自己的get_accChild方法，使其控件树关系并不一定要和Win32 HWND关系对应一致。对于自绘窗口，虽然说只有一个HWND，但是开发人员可以通过实现IAccessible接口来实现逻辑上的层次关系。比如Excel中就可以通过IAccessible把多个cell的子 IAccessible接口暴露给调用者。

IAccessible的实现是由开发者提供，开发者可以灵活地根据实际情况决定方法的实现。比如前面提到了折线图控件可以返回坐标数列。对于.NET WinForm，微软在Framework中就提供了IAccessible的默认实现，这样在具体实现中，就可以处理.NET动态维护HWND的细节等

MSDN:http://msdn.microsoft.com/en-us/library/dd318466%28VS.85%29.aspx

IAccessible

HWND hwnd = ::FindWindowW( L"CalcFrame",L"Calculator");
IAccessible *paccMainWindow = NULL;
AccessibleObjectFromWindow(hwnd, OBJID_WINDOW, IID_IAccessible, (void**)&paccMainWindow);
long count = 0;
paccMainWindow->get_accChildCount(&count);

其他方法可参考：https://docs.microsoft.com/zh-cn/windows/win32/api/oleacc/nn-oleacc-iaccessible?redirectedfrom=MSDN

下面介绍如何获取子控件的IAccessible接口，在这个之前先讲点其它的东西：

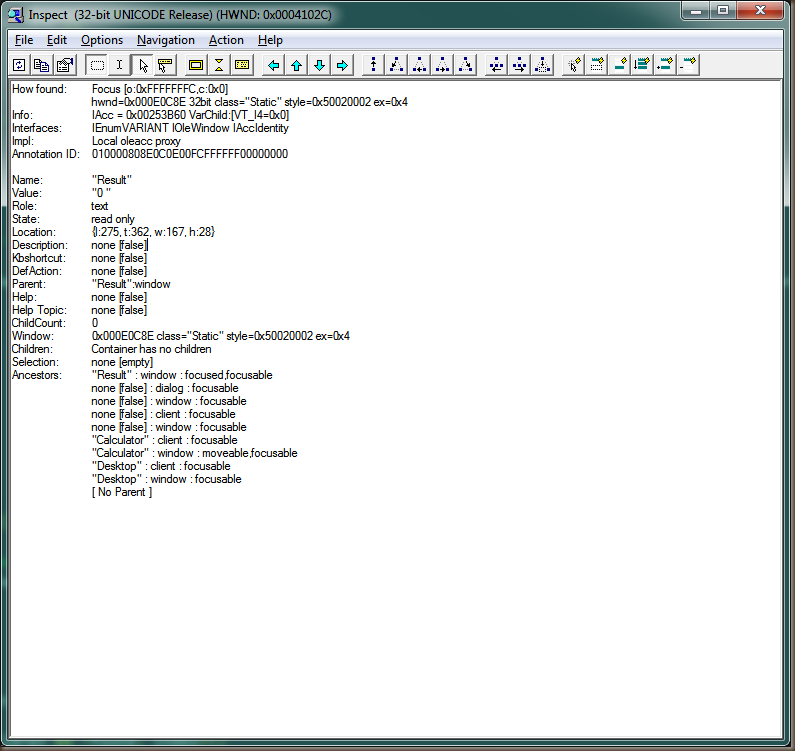

获取控件如果使用Findwindow(FindwindowEx)我们需要知道的控件的ClassName和CaptionName，这两个信息可以通过Spy++等工具获取，但我们在测试工具中会常见到Role等很多属性，先看这些信息是从什么地方来的，在microsoft的站点上下载Inspect32.exe运行后如：

上面告诉了我们一个控件的详细信息，现在我们只关心classname, role, name。

下面开始实现获取子控件IAccessible接口的代码，先看函数定义：

BOOL Find (IAccessible* paccParent,
    LPSTR szName,
    LPSTR szRole,
    LPSTR szClass,
    IAccessible** paccChild,
    VARIANT* pvarChild)

第一个就是父窗体的IAcessible接口，依次分别为：name, role, classname, 子控件接口，类似于ID的东西(后面再解释) >看实现：

BOOL Find (
    IAccessible* paccParent,
    LPSTR szName,
    LPSTR szRole,
    LPSTR szClass,
    IAccessible** paccChild,
    VARIANT* pvarChild)
{
    HRESULT hr;
    long numChildren;
    unsigned long numFetched;
    VARIANT varChild;
    int indexCount;
    IAccessible* pCAcc = NULL;
    IEnumVARIANT* pEnum = NULL;
    IDispatch* pDisp = NULL;
    BOOL found = false;
    char szObjName[MAX_PATH], szObjRole[MAX_PATH], szObjClass[MAX_PATH], szObjState[MAX_PATH];
    //Get the IEnumVARIANT interface
    hr = paccParent -> QueryInterface(IID_IEnumVARIANT, (PVOID*) & pEnum);
    if(pEnum)
        pEnum -> Reset();
    // Get child count
    paccParent -> get_accChildCount(&numChildren);
    for(indexCount = 1; indexCount <= numChildren && !found; indexCount++)
    {
        pCAcc = NULL;
        // Get next child
        if (pEnum)
            hr = pEnum -> Next(1, &varChild, &numFetched);
        else
        {
            varChild.vt = VT_I4;
            varChild.lVal = indexCount;
        }
        // Get IDispatch interface for the child
        if (varChild.vt == VT_I4)
        {
            pDisp = NULL;
            hr = paccParent -> get_accChild(varChild, &pDisp);
        }
        else
            pDisp = varChild.pdispVal;

        // Get IAccessible interface for the child
        if (pDisp)
        {
            hr = pDisp->QueryInterface(IID_IAccessible, (void**)&pCAcc);
            hr = pDisp->Release();
        }
        // Get information about the child
        if(pCAcc)
        {
            VariantInit(&varChild);
            varChild.vt = VT_I4;
            varChild.lVal = CHILDID_SELF;
            *paccChild = pCAcc;
        }
        else
            *paccChild = paccParent;
        // Skip invisible and unavailable objects and their children
        GetObjectState(*paccChild, &varChild, szObjState, sizeof(szObjState));
        if(NULL != strstr(szObjState, "unavailable"))
        {
            if(pCAcc)
                pCAcc->Release();
            continue;
        }
        GetObjectName(*paccChild, &varChild, szObjName, sizeof(szObjName));
        GetObjectRole(*paccChild, &varChild, szObjRole, sizeof(szObjRole));
        GetObjectClass(*paccChild, szObjClass, sizeof(szObjClass));
        if ((!szName || !strcmp(szName, szObjName)) && (!szRole || !strcmp(szRole, szObjRole)) && (!szClass || !strcmp(szClass, szObjClass)))
        {
            found = true;
            *pvarChild = varChild;
            break;
        }
        if(!found && pCAcc)
        {
            // Go deeper
            found = Find(pCAcc, szName, szRole, szClass, paccChild, pvarChild);
            if(*paccChild != pCAcc)
                pCAcc->Release();
        }
    }
    // Clean up
    if(pEnum)
        pEnum -> Release();
    return found;
}

看获取控件状态的函数：

UINT GetObjectState(IAccessible* pacc, VARIANT* pvarChild, LPSTR lpszState, UINT cchState)
{
    HRESULT hr;
    VARIANT varRetVal;
    *lpszState = 0;
    VariantInit(&varRetVal);
    hr = pacc->get_accState(*pvarChild, &varRetVal);
    if (!SUCCEEDED(hr))
        return(0);
    DWORD dwStateBit;
    int cChars = 0;
    if (varRetVal.vt == VT_I4)
    {
        // Convert state flags to comma separated list.
        for (dwStateBit = STATE_SYSTEM_UNAVAILABLE; dwStateBit < STATE_SYSTEM_ALERT_HIGH; dwStateBit <<= 1)
        {
            if (varRetVal.lVal & dwStateBit)
            {
                cChars += GetStateTextA(dwStateBit, lpszState + cChars, cchState - cChars);
                *(lpszState + cChars++) = ',';
            }
        }
        if(cChars > 1)
            *(lpszState + cChars - 1) = '\0';
    }
    else if (varRetVal.vt == VT_BSTR)
    {
        WideCharToMultiByte(CP_ACP, 0, varRetVal.bstrVal, -1, lpszState,
            cchState, NULL, NULL);
    }
    VariantClear(&varRetVal);
    return(lstrlenA(lpszState));
}

用来获取一个控件是否可用。下来看一个例子：

HWND hwnd = ::FindWindowW( NULL,L"Run");
IAccessible *paccMainWindow = NULL;
AccessibleObjectFromWindow(hwnd, OBJID_WINDOW, IID_IAccessible, (void**)&paccMainWindow);
long count = 0;
paccMainWindow->get_accChildCount(&count);
IAccessible*    paccControl = NULL;
VARIANT         varControl;
if (Find(paccMainWindow, "Open:", "editable text", "Edit", &paccControl, &varControl))
{
    paccControl->put_accValue(varControl, CComBSTR("123"));
}

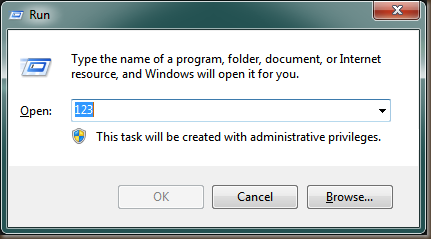

运行结果：
