1. 地震正演基础知识

地震正演模拟是一种以地震波传播理论为基础，在已知地下介质结构的情况下模拟地震波在介质中的传播过程的研究方法.（本次培训讲解的是基于波动方程的微分方程法，微分方程法主要是有限差分法）

1.1 地震波

是由地震震源向四处传播的振动，指从震源产生向四周辐射的弹性波。按传播方式可分为纵波（P波）、横波（S波）（纵波和横波均属于体波）和面波（L波）三种类型。 （地震波是弹性波的一种表现形式，它是由地震引起的地球内部应力和应变变化所产生的波动。）

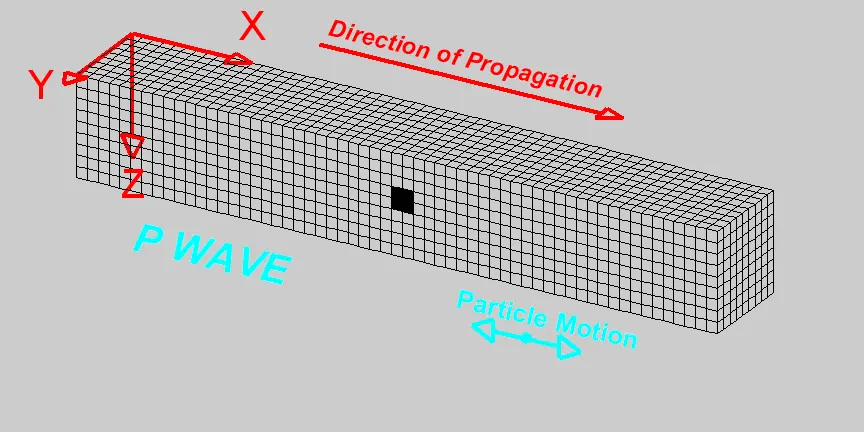

  • 纵波（P波）质点振动方向与波的传播方向一致.图片来源
    在这里插入图片描述

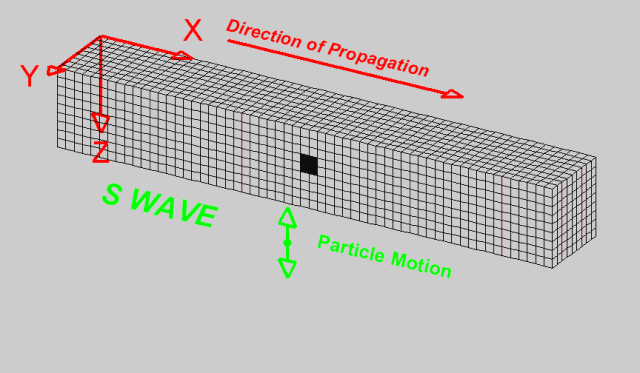

  • 横波（S波）质点振动方向与波的传播方向垂直图片来源
    请添加图片描述

1.2 波动方程

我们在这次的培训中讲解的地震正演模拟是基于波动方程，即描述波在介质中传播的方程。波动方程通常为偏微分方程形式。

1.3 有限差分方法

有限差分方法通过构造截断的泰勒展开式将偏微分方程离散化，进行编程计算，是一种偏微分方程数值求解方法

1.4 边界条件

在地震波传播的数值模拟中，通常会限定计算区域的大小，而计算区域的边界是人为设定的人工边界。为了模拟地震波在有限区域中的传播，需要在计算区域的边界上设置边界条件（目的是减小区域的影响，尽量使边界处的波反射和透射与自然界面的波阻抗差异相似）。

  • 吸收边界条件
    用于吸收入射波的能量，以避免波的反射和回波干扰计算区域内的波场。例如人工吸收边界或完美匹配层
  • 人工边界条件
    用于模拟地震波在计算区域边界处的反射和透射现象。如弹性边界

1.5 记录数据

2. 公式

2.1 泰勒级数回顾

泰勒级数展开， 函数 f ( x ) f(x) f(x)在 x 0 x_{0} x0​点展开的泰勒级数：
f ( x ) = f ( x 0 ) + f ′ ( x 0 ) 1 ! ( x − x 0 ) + f ′ ′ ( x 0 ) 2 ! ( x − x 0 ) 2 + . . . . + f ( n ) x 0 n ! ( x − x 0 ) n + R n (1) f(x) = f(x_0) + \frac{f'(x_0)}{1!}(x-x_0) + \frac{f''(x_0)}{2!}(x-x_0)^{2} + .... + \frac{f^{(n)}x_0}{n!}(x-x_0)^{n} + R_{n}\tag 1 f(x)=f(x0​)+1!f′(x0​)​(x−x0​)+2!f′′(x0​)​(x−x0​)2+....+n!f(n)x0​​(x−x0​)n+Rn​(1)
其中 R n R_{n} Rn​是泰勒公式余项，用于表示泰勒级数展开的两种不同形式的误差项
拉格朗日余项(利用最高阶导数来计算误差)：
R n = f ( n + 1 ) ( ξ ) ( n + 1 ) ! ( x − x 0 ) ( n + 1 ) (2) R_{n} = \frac{f^{(n+1)(\xi )}}{(n+1)!}(x-x_0)^{(n+1)}\tag 2 Rn​=(n+1)!f(n+1)(ξ)​(x−x0​)(n+1)(2)
皮亚诺余项(o高阶无穷小)：
R n = o ( ( x − x 0 ) n ) (3) R_{n} = o((x-x_0)^n) \tag 3 Rn​=o((x−x0​)n)(3)

2.2 二维声波方程（连续的偏微分方程）

2.2.1 二维声波方程（连续的偏微分方程）

声波方程是声波在介质中传播的方程， 用于描述声波在空间和时间上的变化。二维声波方程是声波方程在二维平面中的特殊情况。在二维空间中，声波的传播只涉及平面上的两个坐标
1 v 2 ∂ 2 U ∂ t 2 = ∂ 2 U ∂ x 2 + ∂ 2 U ∂ z 2 (4) \frac{1}{v^{2}}\frac{\partial ^{2}U}{\partial t^{2}}=\frac{\partial ^{2}U}{\partial x^{2}} + \frac{\partial ^{2}U}{\partial z^{2}} \tag 4 v21​∂t2∂2U​=∂x2∂2U​+∂z2∂2U​(4)
v 表示波速，U 这里我理解为声压（声波的振幅），t 表示时间，x 和 z 分别表示平面上的空间坐标

2.2.2 离散化二维声波方程（差分格式）

将连续的声波方程转化为离散的差分方程。将二维空间区域离散化为一系列节点 (i, j),在二维差分格式中，声波方程中的导数项和二阶导数项用差分格式进行数值近似。常见的差分格式包括中心差分、向前差分和向后差分

  • 中心差分：使用节点的前后点来估计导数的值 例如： f ( i + 1 , j ) − f ( i − 1 , j ) 2 Δ x \frac{f(i+1, j) - f(i-1, j)}{2Δx} 2Δxf(i+1,j)−f(i−1,j)​
  • 前向差分：使用节点和它后面的点来估计导数的值 例如： f ( i + 1 , j ) − f ( i , j ) Δ x \frac{f(i+1, j) - f(i, j)}{Δx} Δxf(i+1,j)−f(i,j)​
  • 后向差分：使用节点和它前面的点来估计导数的值 例如： f ( i , j ) − f ( i − 1 , j ) Δ x \frac{f(i, j) - f(i-1, j)}{Δx} Δxf(i,j)−f(i−1,j)​

如下：

  • 一维空间区域离散化为若干个节点（x0,x1,x2,x3,x4）,这些节点之间的距离为网格步长，记为 Δx,用这些离散的点来估计偏导数

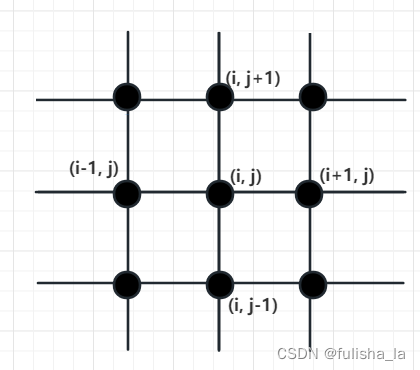

    在这里插入图片描述

  • 二维差分格式
    在这里插入图片描述

  • 利用泰勒级数（式1）对二维声波波动方程进行二阶中心差分格式
    函数在x点展开：
    f ( x ) − f ( x − h ) = ∂ f ( x ) ∂ x h − 1 2 ∂ f 2 ( x ) ∂ x 2 h 2 + o ( h 2 ) (5) f(x) - f(x-h) = \frac{\partial f(x)}{\partial x}h - \frac{1}{2}\frac{\partial f^{2}(x)}{\partial x^{2}}h^{2}+o(h^{2})\tag 5 f(x)−f(x−h)=∂x∂f(x)​h−21​∂x2∂f2(x)​h2+o(h2)(5)
    f ( x + h ) − f ( x ) = ∂ f ( x ) ∂ x h + 1 2 ∂ f 2 ( x ) ∂ x 2 h 2 + o ( h 2 ) (6) f(x+h)-f(x) = \frac{\partial f(x)}{\partial x}h + \frac{1}{2}\frac{\partial f^{2}(x)}{\partial x^{2}}h^{2}+o(h^{2})\tag 6 f(x+h)−f(x)=∂x∂f(x)​h+21​∂x2∂f2(x)​h2+o(h2)(6)
    我们是要对二维声波方程进行差分，所以我们要根据泰勒展开后再利用中心差分近似来获得二阶偏导（获取函数在 x 点及其相邻点 x ± h 处的值），则 ( 6 ) − ( 5 ) (6)-(5) (6)−(5)得：
    f ( x + h ) + f ( x − h ) − 2 f ( x ) h 2 = ∂ f 2 ( x ) ∂ x 2 + O ( h 2 ) (7) \frac{f(x+h)+f(x-h)-2f(x)}{h^2} = \frac{\partial f^{2}(x)}{\partial x^{2}} + O(h^2)\tag 7 h2f(x+h)+f(x−h)−2f(x)​=∂x2∂f2(x)​+O(h2)(7)
    因为我们是声波方程，我们换一下符号(其中k代表时间层)
    ∂ 2 U i , j k ∂ x 2 = U i + 1 , j k − 2 U i , j k + U i − 1 , j k Δ x 2 + O ( Δ x ) 2 \frac{\partial ^{2}U_{i,j}^{k}}{\partial x^{2}}=\frac{U_{i+1,j}^{k}-2U_{i,j}^{k} + U_{i-1,j}^{k}}{\Delta x^{2}}+O(\Delta x)^{2} ∂x2∂2Ui,jk​​=Δx2Ui+1,jk​−2Ui,jk​+Ui−1,jk​​+O(Δx)2
    ∂ 2 U i , j k ∂ z 2 = U i + 1 , j k − 2 U i , j k + U i − 1 , j k Δ z 2 + O ( Δ z ) 2 \frac{\partial ^{2}U_{i,j}^{k}}{\partial z^{2}}=\frac{U_{i+1,j}^{k}-2U_{i,j}^{k} + U_{i-1,j}^{k}}{\Delta z^{2}}+O(\Delta z)^{2} ∂z2∂2Ui,jk​​=Δz2Ui+1,jk​−2Ui,jk​+Ui−1,jk​​+O(Δz)2
    ∂ 2 U k ∂ t 2 = U k + 1 − 2 U k + U k − 1 Δ t 2 + O ( Δ t ) 2 \frac{\partial ^{2}U^{k}}{\partial t^{2}}=\frac{U^{k+1}-2U^{k} + U^{k-1}}{\Delta t^{2}}+O(\Delta t)^{2} ∂t2∂2Uk​=Δt2Uk+1−2Uk+Uk−1​+O(Δt)2
    结合上面的公式声波波动方程进行近似差分可以得到：
    1 v 2 U k + 1 − 2 U k + U k − 1 Δ t 2 = U i + 1 , j k − 2 U i , j k + U i − 1 , j k Δ x 2 + U i + 1 , j k − 2 U i , j k + U i − 1 , j k Δ z 2 (8) \frac{1}{v^2}\frac{U^{k+1}-2U^{k} + U^{k-1}}{\Delta t^{2}} = \frac{U_{i+1,j}^{k}-2U_{i,j}^{k} + U_{i-1,j}^{k}}{\Delta x^{2}} + \frac{U_{i+1,j}^{k}-2U_{i,j}^{k} + U_{i-1,j}^{k}}{\Delta z^{2}}\tag 8 v21​Δt2Uk+1−2Uk+Uk−1​=Δx2Ui+1,jk​−2Ui,jk​+Ui−1,jk​​+Δz2Ui+1,jk​−2Ui,jk​+Ui−1,jk​​(8)
    这个公式将时间和空间坐标进行离散化，并利用有限差分的形式，近似描述了声波在均匀介质中的传播行为。
    可在已知 k及 k − 1 时间层各网格点的声压情况下计算出 k + 1 时间层上各网格点的声压（声波传播的行为是动态的，每个时刻的声波传播状态依赖于前一时刻的状态），可由前一时间层状态求出后一时间层状态，构成了时间上的正序迭代，因此能够通过计算机模拟声波的传播。

2.2.2 离散化二维声波方程代码及图像

结合上面公式的转换为matlab代码（时间上的正序迭代）：

% 声波二维均匀模型-中心差分格式
tic
clc
close all
clear all

Endtime=0.5;  %模拟时长 单位为秒
delta_t=0.0005;% 时间步长，单位为秒
delta_x=6; %x 方向的空间步长，单位为米
delta_z=6; %z 方向的空间步长，单位为米
CNX=301; %x 方向的网格数
CNZ=301; %z 方向的网格数
v=1500; %波速，单位为米/秒
Sx=(CNX+1)/2; %震源位置的 x 坐标
Sz=(CNZ+1)/2; %震源位置的 z 坐标
f0=30;% 10~40HZ  震源主频

Unow=zeros(CNX,CNZ);  % 当前时刻的波场
Uprev=zeros(CNX,CNZ); % 上一时刻的波场
Unext=zeros(CNX,CNZ); % 下一时刻的波场

% 主程序 按时间步长进行迭代
for time=0:delta_t:Endtime
  for i=2:CNX-1
      for j=2:CNZ-1
      % 使用中心差分格式计算二阶导数项
      A=(-2*Unow(i,j)+Unow(i+1,j)+Unow(i-1,j))/delta_x^2;
      B=(-2*Unow(i,j)+Unow(i,j+1)+Unow(i,j-1))/delta_z^2;
      % 使用波动方程的离散形式计算下一时刻的波场值
      Unext(i,j)=2*Unow(i,j)-Uprev(i,j)+v^2*(A+B)*delta_t^2;
      end
  end
  % 设置震源的激励函数，这里使用的是高斯脉冲函数
  Unext(Sx,Sz)=5.76*f0^2*(1-16*(0.6*f0*time-1)^2)*exp(-8*(0.6*f0*time-1)^2);%震源函数
  Uprev=Unow;  % 更新波场，当前时刻变为上一时刻
  Unow=Unext;  % 更新波场，下一时刻变为当前时刻
end

%绘图
surf(Unow)
shading interp;
view(2);%view(90,90)
colormap(gray);
toc

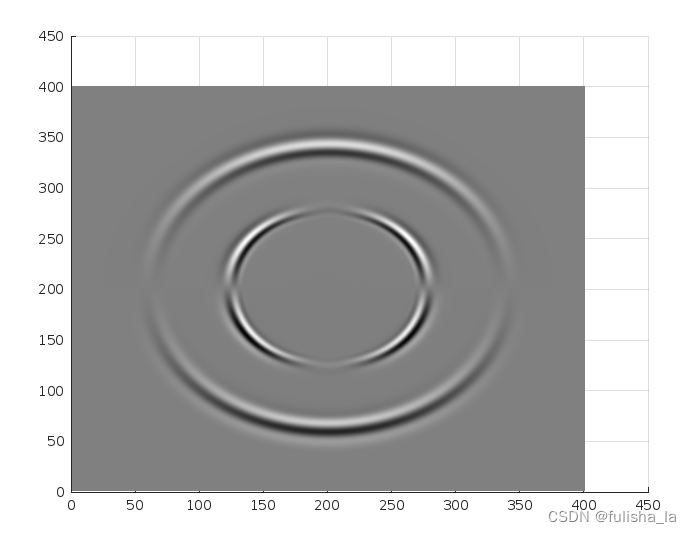

画出来的图：
在这里插入图片描述

  • 上面是通过二阶中心差分来离散化二维声波方程，可以通过三阶中心差分来离散化二维声波方程可以更准确地逼近二阶空间导数。其离散后的公式为：
    1 v 2 U k + 1 − 2 U k + U k − 1 Δ t 2 = c 1 U i + 1 , j k − 2 U i , j k + U i − 1 , j k Δ x 2 + c 1 U i , j + 1 k − 2 U i , j k + U i , j − 1 k Δ z 2 + c 2 U i + 2 , j k − 2 U i , j k + U i − 2 , j k 4 Δ x 2 + c 2 U i , j + 2 k − 2 U i , j k + U i , j − 2 k 4 Δ z 2 + c 3 U i + 3 , j k − 2 U i , j k + U i − 3 , j k 9 Δ x 2 + c 3 U i , j + 3 k − 2 U i , j k + U i , j − 3 k 9 Δ z 2 + O ( Δ x 6 ) \frac{1}{v^2}\frac{U^{k+1}-2U^{k} + U^{k-1}}{\Delta t^{2}} = c_{1}\frac{U_{i+1,j}^{k}-2U_{i,j}^{k} + U_{i-1,j}^{k}}{\Delta x^{2}} + c_{1}\frac{U_{i,j+1}^{k}-2U_{i,j}^{k} + U_{i,j-1}^{k}}{\Delta z^{2}} + c_{2}\frac{U_{i+2,j}^{k}-2U_{i,j}^{k} + U_{i-2,j}^{k}}{4 \Delta x^{2}}+c_{2}\frac{U_{i,j+2}^{k}-2U_{i,j}^{k} + U_{i,j-2}^{k}}{4 \Delta z^{2}}+c_{3}\frac{U_{i+3,j}^{k}-2U_{i,j}^{k} + U_{i-3,j}^{k}}{9 \Delta x^{2}} +c_{3}\frac{U_{i,j+3}^{k}-2U_{i,j}^{k} + U_{i,j-3}^{k}}{9 \Delta z^{2}} +O(\Delta x^{6}) v21​Δt2Uk+1−2Uk+Uk−1​=c1​Δx2Ui+1,jk​−2Ui,jk​+Ui−1,jk​​+c1​Δz2Ui,j+1k​−2Ui,jk​+Ui,j−1k​​+c2​4Δx2Ui+2,jk​−2Ui,jk​+Ui−2,jk​​+c2​4Δz2Ui,j+2k​−2Ui,jk​+Ui,j−2k​​+c3​9Δx2Ui+3,jk​−2Ui,jk​+Ui−3,jk​​+c3​9Δz2Ui,j+3k​−2Ui,jk​+Ui,j−3k​​+O(Δx6)
    注:这也是培训过程的作业，我当时的思路是这样的（虽然和最后推出来还是有出入):因为我们二维声波方程的离散化是对泰勒级数到二阶就进行截取，而这里的三阶中心差分，我们是将泰勒级数展开到三阶再进行截取，自然他的误差就要比二阶小一点（过程太复杂了，知道思路就好…）。
    所以他的代码（并且加入了添加边界的代码）
% 声波二阶-添加边界-常规网格
tic
clc
close all
clear all

Endtime=0.8;  %模拟时长
delta_t=0.001;%以秒为单位
delta_x=0.006;%以千米为单位   空间步长
delta_z=0.006;
f0=30;% 10~40HZ  震源频率
iteration=1;
nk=1;
n=Endtime/delta_t;

CNX=301; %
CNZ=301; %
BNX=20;
BNZ=20;
XMAX=CNX+2*BNX;
ZMAX=CNZ+2*BNZ;
Sx=(XMAX+1)/2; %震源位置
Sz=(ZMAX+1)/2;
c=0;

%zeros(XMAX,ZMAX);%波速
v(1:100,1:ZMAX)=2.0;
v(101:200,1:ZMAX)=2.0;
v(201:XMAX,1:ZMAX)=2;

a=-0.15;
S=0.001;

Wave=zeros(n+1,1);
Fnow=zeros(n+1,CNZ);
Unow=zeros(XMAX,ZMAX);
Uprev=zeros(XMAX,ZMAX);
Unext=zeros(XMAX,ZMAX);

Uxnow=zeros(XMAX,ZMAX);%n
Uxprev=zeros(XMAX,ZMAX);%n-1
Uxnext=zeros(XMAX,ZMAX);%n+1
Uznow=zeros(XMAX,ZMAX);%n
Uzprev=zeros(XMAX,ZMAX);%n-1
Uznext=zeros(XMAX,ZMAX);%n+1

Psi2x=zeros(2*BNZ,XMAX);
Uxxprev=zeros(2*BNZ,XMAX);
Psi2xprev=zeros(2*BNZ,XMAX);
Eta2xprev=zeros(2*BNZ,XMAX);
Eta2x=zeros(2*BNZ,XMAX);
Psixprev=zeros(2*BNZ,XMAX);
Psix=zeros(2*BNZ,XMAX);
Etaxprev=zeros(2*BNZ,XMAX);
Etax=zeros(2*BNZ,XMAX);
Thetaxprev=zeros(2*BNZ,XMAX);
Thetax=zeros(2*BNZ,XMAX);


Uzzprev=zeros(ZMAX,2*BNZ);
Psi2zprev=zeros(ZMAX,2*BNZ);
Psi2z=zeros(ZMAX,2*BNZ);
Eta2zprev=zeros(ZMAX,2*BNZ);
Eta2z=zeros(ZMAX,2*BNZ);
Psizprev=zeros(ZMAX,2*BNZ);
Psiz=zeros(ZMAX,2*BNZ);
Etazprev=zeros(ZMAX,2*BNZ);
Etaz=zeros(ZMAX,2*BNZ);
Thetazprev=zeros(ZMAX,2*BNZ);
Thetaz=zeros(ZMAX,2*BNZ);

% 主程序
for time=0:delta_t:Endtime
    for m=4:XMAX-3
      for n=4:ZMAX-3
          c=v(m,n);
     %A=(-2*Unow(m,n)+Unow(m+1,n)+Unow(m-1,n))/delta_x^2;
     %B=(-2*Unow(m,n)+Unow(m,n+1)+Unow(m,n-1))/delta_z^2;
     A=(-2.8194*Unow(m,n)+1.575*(Unow(m+1,n)+Unow(m-1,n))-0.1827*(Unow(m+2,n)+Unow(m-2,n))+0.0174*(Unow(m+3,n)+Unow(m-3,n)))/delta_x^2;
     B=(-2.8194*Unow(m,n)+1.575*(Unow(m,n+1)+Unow(m,n-1))-0.1827*(Unow(m,n+2)+Unow(m,n-2))+0.0174*(Unow(m,n+3)+Unow(m,n-3)))/delta_z^2;
     Unext(m,n)=2*Unow(m,n)-Uprev(m,n)+c^2*(A+B)*delta_t^2;

     %fprintf('their is %8.5f\n',c);

     %***************添加边界***************
        if m<=BNX+1 || m>=BNX+CNX || n<=BNZ+1 || n>=BNZ+CNZ

              Uxx=A;
              Uzz=B;

            %U的X方向****************************
            if m<=BNX+1 || m>=CNX+BNX
                if m<=BNX+1
                    XBPos=m;
                    XBDistance=(BNX+1-m)*delta_x;
                else
                    XBPos=m-CNX;
                    XBDistance=(m-(BNX+CNX))*delta_x;
                end
                ZBPos=n;

                XBThick=BNX*delta_x ;
                XDecay=-3*c*log(S)/(2*XBThick)*(XBDistance/XBThick)^2;
                XDecay_order=-3*c*log(S)*XBDistance/XBThick^3;
                XAlpha=pi*f0*(1-XBDistance/XBThick);
                XAlpha_order=-pi*f0/XBThick;
                bX=exp(-(XDecay+XAlpha)*delta_t);
                aX=(1-bX)/(XDecay+XAlpha);

                %傅里叶逆变换各部分表达式
                Psi2x(XBPos,ZBPos)=bX*Psi2xprev(XBPos,ZBPos)+aX*0.5*(Uxx+Uxxprev(XBPos,ZBPos));
                Eta2x(XBPos,ZBPos)=bX*Eta2xprev(XBPos,ZBPos)+aX*0.5*(Psi2x(XBPos,ZBPos)+Psi2xprev(XBPos,ZBPos));
                Psix(XBPos,ZBPos)=bX*Psixprev(XBPos,ZBPos)+aX*0.5*(Uxnow(m,n)+Uxprev(m,n));
                Etax(XBPos,ZBPos)=bX*Etaxprev(XBPos,ZBPos)+aX*0.5*(Psix(XBPos,ZBPos)+Psixprev(XBPos,ZBPos))    ;
                Thetax(XBPos,ZBPos)=bX*Thetaxprev(XBPos,ZBPos)+aX*0.5*(Etax(XBPos,ZBPos)+Etaxprev(XBPos,ZBPos)) ;

                %指标变换——迭代更新
                Uxxprev(XBPos,ZBPos)=Uxx;
                Psi2xprev(XBPos,ZBPos)=Psi2x(XBPos,ZBPos);
                Eta2xprev(XBPos,ZBPos)=Eta2x(XBPos,ZBPos);
                Psixprev(XBPos,ZBPos)=Psix(XBPos,ZBPos);
                Etaxprev(XBPos,ZBPos)=Etax(XBPos,ZBPos);
                Thetaxprev(XBPos,ZBPos)=Thetax(XBPos,ZBPos);

                %U的X方向二阶偏导数的傅里叶逆变换表达式
                Uxx=Uxx-2*XDecay*Psi2x(XBPos,ZBPos)+XDecay^2*Eta2x(XBPos,ZBPos)-XDecay_order*Psix(XBPos,ZBPos)...
                    +XDecay*(2*XDecay_order+XAlpha_order)*Etax(XBPos,ZBPos)-XDecay^2*(XDecay_order+XAlpha_order)*Thetax(XBPos,ZBPos);
            end
%   **************U的Z方向****************************
            if n<=BNZ+1 || n>=BNZ+CNZ
                if n<=BNZ+1
                    ZBPos=n;
                    ZBDistance=(BNZ+1-n)*delta_z;
                else
                    ZBPos=n-CNZ;
                    ZBDistance=(n-(BNZ+CNZ))*delta_z;
                end
                XBPos=m;

                ZBThick=BNZ*delta_z;
                ZDecay=-3*c/(2*ZBThick)*log(S)*(ZBDistance/ZBThick)^2;
                ZDecay_order=-3*c*log(S)*ZBDistance/ZBThick^3;
                ZAlpha=pi*f0*(1-ZBDistance/ZBThick);
                ZAlpha_order=-pi*f0/ZBThick;
                bZ=exp(-(ZDecay+ZAlpha)*delta_t);
                aZ=(1-bZ)/(ZDecay+ZAlpha);

                %傅里叶逆变换各部分表达式
                Psi2z(XBPos,ZBPos)=bZ*Psi2zprev(XBPos,ZBPos)+aZ*0.5*(Uzz+Uzzprev(XBPos,ZBPos));
                Eta2z(XBPos,ZBPos)=bZ*Eta2zprev(XBPos,ZBPos)+aZ*0.5*(Psi2z(XBPos,ZBPos)+Psi2zprev(XBPos,ZBPos));
                Psiz(XBPos,ZBPos)=bZ*Psizprev(XBPos,ZBPos)+aZ*0.5*(Uznow(m,n)+Uzprev(m,n));
                Etaz(XBPos,ZBPos)=bZ*Etazprev(XBPos,ZBPos)+aZ*0.5*(Psiz(XBPos,ZBPos)+Psizprev(XBPos,ZBPos)) ;
                Thetaz(XBPos,ZBPos)=bZ*Thetazprev(XBPos,ZBPos)+aZ*0.5*(Etaz(XBPos,ZBPos)+Etazprev(XBPos,ZBPos)) ;

                %指标变换——迭代更新
                Uzzprev(XBPos,ZBPos)=Uzz;
                Psi2zprev(XBPos,ZBPos)=Psi2z(XBPos,ZBPos);
                Eta2zprev(XBPos,ZBPos)=Eta2z(XBPos,ZBPos);
                Psizprev(XBPos,ZBPos)=Psiz(XBPos,ZBPos);
                Etazprev(XBPos,ZBPos)=Etaz(XBPos,ZBPos);
                Thetazprev(XBPos,ZBPos)=Thetaz(XBPos,ZBPos);

                %Z方向二阶偏导数的傅里叶逆变换表达式
                Uzz=Uzz-2*ZDecay*Psi2z(XBPos,ZBPos)+ZDecay^2*Eta2z(XBPos,ZBPos)-ZDecay_order*Psiz(XBPos,ZBPos)...
                    +ZDecay*(2*ZDecay_order+ZAlpha_order)*Etaz(XBPos,ZBPos)-ZDecay^2*(ZDecay_order+ZAlpha_order)*Thetaz(XBPos,ZBPos);
            end
            Unext(m,n)=2*Unow(m,n)-Uprev(m,n)+(c*delta_t)^2*(Uxx+Uzz);
        end %边界循环结束
            if m == Sx
                Fnow(nk,n) = Unext(Sx,n);%地震记录
            end
              Wave(iteration) = Unext(101,151); %波形图
              iteration = iteration + 1;
      end
   end
  Unext(Sx,Sz)=delta_t^2*5.76*f0^2*(1-16*(0.6*f0*time-1)^2)*exp(-8*(0.6*f0*time-1)^2);

  Uprev=Unow;  %波场更新
  Unow=Unext;
  nk=nk+1;
end

%绘图
%plot(Wave)
%surf(Unow)
surf(Fnow)

shading interp;
view(2);%view(90,90)
colormap(gray);

toc

我把模拟时长设置为0.8，就能明显感受到加入和没加入边界的效果。

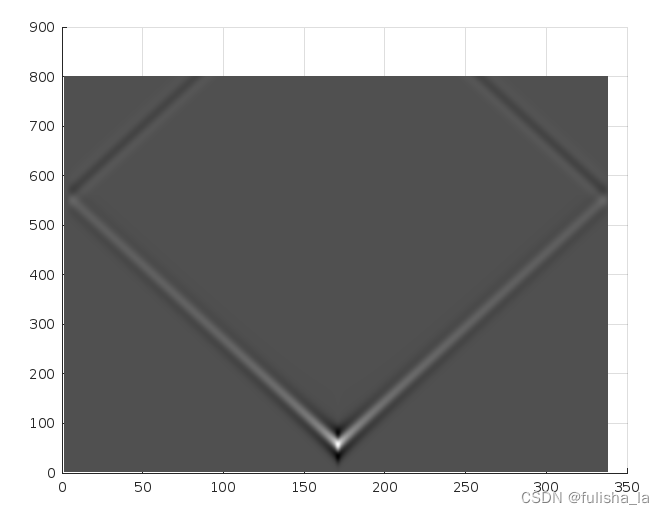

下面是加了边界处理的图像:
（添加边界处理，可以更准确地模拟波场在有限域内的传播，避免了边界的影响对波场造成的不良影响）
在这里插入图片描述

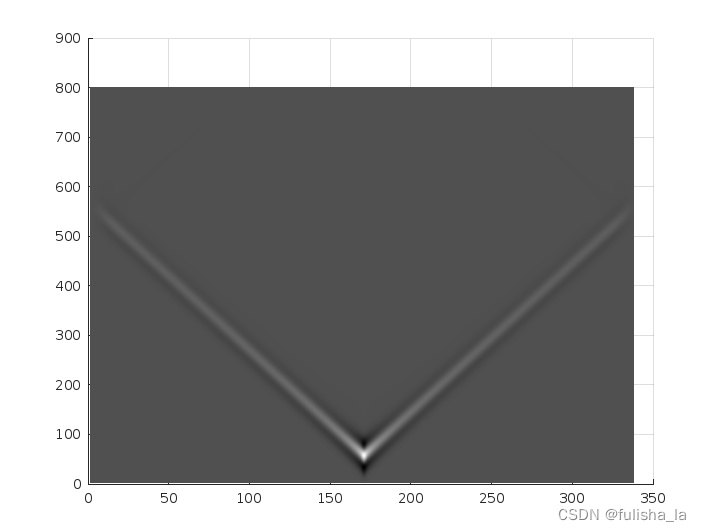

去掉边界处理的图像：
在这里插入图片描述

2.3 二维声波方程（一阶速度-应力格式）

2.3.1 二维声波方程（一阶速度-应力格式）

{ ∂ v x ∂ t = 1 ρ ∂ P ∂ x ∂ v z ∂ t = 1 ρ ∂ P ∂ y ∂ P ∂ t = ρ v 2 ( ∂ v x ∂ x + ∂ v z ∂ y ) (9) \begin{cases} \frac{ \partial v_{x}}{\partial t} = \frac{1}{\rho }\frac{\partial P}{\partial x} \\ \frac{ \partial v_{z}}{\partial t} = \frac{1}{\rho }\frac{\partial P}{\partial y} \\ \frac{ \partial P}{\partial t} = \rho v^{2}(\frac{\partial v _{x}}{\partial x} +\frac{ \partial v_{z}}{\partial y} ) \\ \end{cases} \tag{9} ⎩ ⎨ ⎧​∂t∂vx​​=ρ1​∂x∂P​∂t∂vz​​=ρ1​∂y∂P​∂t∂P​=ρv2(∂x∂vx​​+∂y∂vz​​)​(9)

2.3.2 离散化二维声波方程（一阶速度-应力格式）

交错网格：
交错网格差分方法主要用于处理具有复杂几何形状的区域或介质边界的问题，在声波传播问题中，交错网格差分可以更好地处理波的反射和折射等现象。

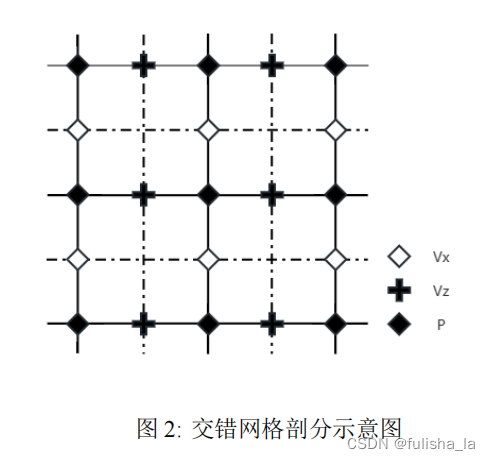

在这里插入图片描述
在这里插入图片描述
（这里的交错点不一定非得在中心）
同样用泰勒级数展开去化解（式子5和式子6）但我们需要保留的是一阶格式，而不是二阶
f ( x + h ) − f ( x − h ) 2 h = ∂ f ( x ) ∂ x + O ( h ) (10) \frac{f(x+h) - f(x-h)}{2h} = \frac{\partial f(x)}{\partial x}+O(h) \tag{10} 2hf(x+h)−f(x−h)​=∂x∂f(x)​+O(h)(10)
P i + 1 2 , j k P_{i+\frac{1}{2},j}^{k} Pi+21​,jk​ 和 P i − 1 2 , j k P_{i-\frac{1}{2},j}^{k} Pi−21​,jk​ 是在 x x x 方向上相邻格点处的声压值， Δ x \Delta x Δx 是空间步长，声压 P 关于空间 x 方向的偏导数 (声压在空间 x 方向上的变化)：
∂ P i , j k ∂ x = P i + 1 2 , j k − P i − 1 2 , j k Δ x + O ( Δ x ) \frac{\partial P_{i,j}^{k}}{\partial x}=\frac{P_{i+\frac{1}{2},j}^{k} - P_{i-\frac{1}{2},j}^{k}}{\Delta x} + O(\Delta x) ∂x∂Pi,jk​​=ΔxPi+21​,jk​−Pi−21​,jk​​+O(Δx)
声压 P 关于空间 z 方向的偏导数（声压在空间 z 方向上的变化）：
∂ P i , j k ∂ z = P i , j + 1 2 k − P i , j − 1 2 k Δ z + O ( Δ z ) \frac{\partial P_{i,j}^{k}}{\partial z}=\frac{P_{i,j+\frac{1}{2}}^{k} - P_{i,j-\frac{1}{2}}^{k}}{\Delta z} + O(\Delta z) ∂z∂Pi,jk​​=ΔzPi,j+21​k​−Pi,j−21​k​​+O(Δz)
P i , j k + 1 P_{i,j}^{k+1} Pi,jk+1​ 和 P i , j k P_{i,j}^{k} Pi,jk​ 是在时间上相邻时刻的声压值， Δ t \Delta t Δt 是时间步长(声波在时间上的变化)
∂ P i , j k ∂ t = P i , j k + 1 − P i , j k Δ t + O ( Δ t ) \frac{\partial P_{i,j}^{k}}{\partial t}=\frac{P_{i,j}^{k+1} - P_{i,j}^{k} }{\Delta t} + O(\Delta t) ∂t∂Pi,jk​​=ΔtPi,jk+1​−Pi,jk​​+O(Δt)
速度分量 U 关于空间 x 方向的偏导数（速度在空间 x 方向上的变化）：
∂ U i , j k ∂ x = U i + 1 2 , j k − U i − 1 2 , j k Δ x + O ( Δ z ) \frac{\partial U_{i,j}^{k}}{\partial x}=\frac{U_{i+\frac{1}{2},j}^{k} - U_{i-\frac{1}{2},j}^{k}}{\Delta x} + O(\Delta z) ∂x∂Ui,jk​​=ΔxUi+21​,jk​−Ui−21​,jk​​+O(Δz)
速度分量 V 关于空间 z 方向的偏导数（速度在空间 z 方向上的变化）：
∂ V i , j k ∂ z = V i , j + 1 2 k − U i , j − 1 2 k Δ z + O ( Δ z ) \frac{\partial V_{i,j}^{k}}{\partial z}=\frac{V_{i,j+\frac{1}{2}}^{k} - U_{i,j-\frac{1}{2}}^{k}}{\Delta z} + O(\Delta z) ∂z∂Vi,jk​​=ΔzVi,j+21​k​−Ui,j−21​k​​+O(Δz)
所以化解后的声波波动方程：
{ U i , j k + 1 − U i , j k Δ t = 1 ρ P i + 1 2 , j k − P i − 1 2 , j k Δ x V i , j k + 1 − V i , j k Δ t = 1 ρ P i , j + 1 2 k − P i , j − 1 2 k Δ z P i , j k + 1 − P i , j k Δ t = ρ v 2 ( U i + 1 2 , j k + 1 − U i − 1 2 , j k + 1 Δ x + V i , j + 1 2 k + 1 − V i , j − 1 2 k + 1 Δ z ) (11) \begin{cases} \frac{U_{i,j}^{k+1} - U_{i,j}^{k} }{\Delta t} = \frac{1}{\rho }\frac{P_{i+\frac{1}{2},j}^{k} - P_{i-\frac{1}{2},j}^{k}}{\Delta x} \\ \frac{V_{i,j}^{k+1} - V_{i,j}^{k}}{\Delta t} = \frac{1}{\rho }\frac{P_{i,j+\frac{1}{2}}^{k} - P_{i,j-\frac{1}{2}}^{k}}{\Delta z} \\ \frac{P_{i,j}^{k+1} - P_{i,j}^{k}}{\Delta t} =\rho v^{2}(\frac{U_{i+\frac{1}{2},j}^{k+1} - U_{i-\frac{1}{2},j}^{k+1}}{\Delta x} + \frac{V_{i,j+\frac{1}{2}}^{k+1} - V_{i,j-\frac{1}{2}}^{k+1}}{\Delta z}) \\ \tag{11} \end{cases} ⎩ ⎨ ⎧​ΔtUi,jk+1​−Ui,jk​​=ρ1​ΔxPi+21​,jk​−Pi−21​,jk​​ΔtVi,jk+1​−Vi,jk​​=ρ1​ΔzPi,j+21​k​−Pi,j−21​k​​ΔtPi,jk+1​−Pi,jk​​=ρv2(ΔxUi+21​,jk+1​−Ui−21​,jk+1​​+ΔzVi,j+21​k+1​−Vi,j−21​k+1​​)​(11)

2.3.3 离散化二维声波方程代码及图像

其中的matlab代码：

% 声波二维_一阶速度-应力格式_交错网格
tic
clc
close all
clear all

Endtime=0.4;  %模拟时长
delta_t=0.0005;%以秒为单位
delta_x=0.008;%以千米为单位   空间步长
delta_z=0.008;
CNX=301; %x方向的网格数
CNZ=301; %
rho=1.2;%
v=2; %波速
Sx=(CNX+1)/2; %震源位置
Sz=(CNZ+1)/2;
f0=30;% 10~40HZ  震源频率

Unow=zeros(CNX,CNZ);
Unext=zeros(CNX,CNZ);
Vnow=zeros(CNX,CNZ);
Vnext=zeros(CNX,CNZ);
Pnow=zeros(CNX,CNZ);
Pnext=zeros(CNX,CNZ);


% 主程序
for time=0:delta_t:Endtime
    for i=2:CNX-1
        for j=2:CNZ-1
            M=(Pnow(i,j)-Pnow(i-1,j))/(rho*delta_x);
            N=(Pnow(i,j)-Pnow(i,j-1))/(rho*delta_z);
            Unext(i,j) = Unow(i,j) + delta_t*M;
            Vnext(i,j) = Vnow(i,j) + delta_t*N;
        end
    end

    for i=1:CNX-1
        for j=1:CNZ-1
            X = (Unext(i+1,j) - Unext(i,j))/delta_x;
            Y = (Vnext(i,j+1) - Vnext(i,j))/delta_z;
            Pnext(i,j)=Pnow(i,j) + rho*v*v*(X+Y)*delta_t;
        end
    end

  Pnext(Sx,Sz)=5.76*f0^2*(1-16*(0.6*f0*time-1)^2)*exp(-8*(0.6*f0*time-1)^2);

  %波场更新
  Unow=Unext;  %波场更新
  Vnow=Vnext; %波场更新
  Pnow=Pnext;
end
% max(max(Vnext))
%绘图
surf(Pnow)
%surf(Unow)%x方向速度分量
%surf(Vnow)%z方向速度分量
shading interp;

view(2);%view(90,90)
colormap(gray);
toc

在这里插入图片描述

2.4 弹性波方程（一阶速度-应力格式）

2.4.1 弹性波方程（一阶速度-应力格式）

{ ρ ∂ v x ∂ t = ∂ τ x x ∂ x + ∂ τ x z ∂ z ρ ∂ v z ∂ t = ∂ τ x z ∂ x + ∂ τ z z ∂ z ρ τ x x ∂ t = c 11 ∂ v x ∂ x + c 13 ∂ v z ∂ z ρ τ z z ∂ t = c 13 ∂ v x ∂ x + c 33 ∂ v z ∂ z ρ τ x z ∂ t = c 44 ∂ v z ∂ x + c 44 ∂ v x ∂ z (12) \begin{cases} \rho \frac{\partial v_{x}}{\partial t} = \frac{\partial \tau_{xx}}{\partial x} + \frac{\partial \tau_{xz}}{\partial z} \\ \rho \frac{\partial v_{z}}{\partial t} = \frac{\partial \tau_{xz}}{\partial x} + \frac{\partial \tau_{zz}}{\partial z} \\ \rho \frac{\tau_{xx}}{\partial t} = c_{11} \frac{\partial v_x}{\partial x} + c_{13}\frac{\partial v_z}{\partial z}\\ \rho \frac{\tau_{zz}}{\partial t} = c_{13} \frac{\partial v_x}{\partial x} + c_{33}\frac{\partial v_z}{\partial z}\\ \rho \frac{\tau_{xz}}{\partial t} = c_{44} \frac{\partial v_z}{\partial x} + c_{44}\frac{\partial v_x}{\partial z}\\ \end{cases} \tag{12} ⎩ ⎨ ⎧​ρ∂t∂vx​​=∂x∂τxx​​+∂z∂τxz​​ρ∂t∂vz​​=∂x∂τxz​​+∂z∂τzz​​ρ∂tτxx​​=c11​∂x∂vx​​+c13​∂z∂vz​​ρ∂tτzz​​=c13​∂x∂vx​​+c33​∂z∂vz​​ρ∂tτxz​​=c44​∂x∂vz​​+c44​∂z∂vx​​​(12)

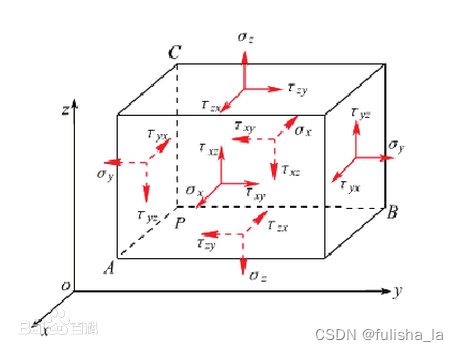

  • 其中 τ \tau τ是应力，（由于外因（受力、湿度、温度场变化等）而变形时，在物体内各部分之间产生相互作用的内力，单位面积上的内力称为应力——百度百科），应力有两种类型：正应力–正应力垂直于给定面的方向；剪切应力–剪切应力平行于给定面的方向，例如 τ x x \tau_{xx} τxx​作用在 x 方向平面上的垂直应力, τ y y \tau_{yy} τyy​作用在y 方向平面上的垂直应力; τ x y \tau_{xy} τxy​作用在 x-y 平面上的切变应力
    在这里插入图片描述
2.4.2 离散化弹性波方程（一阶速度-应力格式）

同理，我们也采用泰勒级数近似差分转换上面的式子（结合式11和上面声波方程的化解）
其中速度分量 U、V 和应力分量 R、T、H。
{ ρ U i , j k + 1 − U i , j k Δ t = R i + 1 2 , j k − R i − 1 2 , j k Δ x + H i , j + 1 2 k − H i , j − 1 2 k Δ z [1] ρ V i , j k + 1 − V i , j k Δ t = H i + 1 2 , j k − H i − 1 2 , j k Δ x + T i , j + 1 2 k − T i , j − 1 2 k Δ z [2] R i , j k + 1 − R i , j k Δ t = c 11 U i + 1 2 , j k + 1 − U i − 1 2 , j k + 1 Δ x + c 13 V i , j + 1 2 k + 1 − V i , j − 1 2 k + 1 Δ z [3] T i , j k + 1 − T i , j k Δ t = c 13 U i + 1 2 , j k + 1 − U i − 1 2 , j k + 1 Δ x + c 33 V i , j + 1 2 k + 1 − V i , j − 1 2 k + 1 Δ z [4] H i , j k + 1 − H i , j k Δ t = c 44 V i + 1 2 , j k + 1 − V i − 1 2 , j k + 1 Δ x + c 44 U i , j + 1 2 k + 1 − U i , j − 1 2 k + 1 Δ z [5] (13) \begin{cases} \rho \frac{U_{i,j}^{k+1} - U_{i,j}^{k} }{\Delta t} = \frac{R_{i+\frac{1}{2},j}^{k} - R_{i-\frac{1}{2},j}^{k}}{\Delta x} + \frac{H_{i,j+\frac{1}{2}}^{k} - H_{i,j-\frac{1}{2}}^{k}}{\Delta z} & \text {[1]}\\ \rho \frac{V_{i,j}^{k+1} - V_{i,j}^{k} }{\Delta t} = \frac{H_{i+\frac{1}{2},j}^{k} - H_{i-\frac{1}{2},j}^{k}}{\Delta x} + \frac{T_{i,j+\frac{1}{2}}^{k} - T_{i,j-\frac{1}{2}}^{k}}{\Delta z}& \text {[2]}\\ \frac{R_{i,j}^{k+1} - R_{i,j}^{k} }{\Delta t} = c_{11}\frac{U_{i+\frac{1}{2},j}^{k+1} - U_{i-\frac{1}{2},j}^{k+1}}{\Delta x} + c_{13} \frac{V_{i,j+\frac{1}{2}}^{k+1} - V_{i,j-\frac{1}{2}}^{k+1}}{\Delta z}& \text {[3]}\\ \frac{T_{i,j}^{k+1} - T_{i,j}^{k} }{\Delta t} = c_{13}\frac{U_{i+\frac{1}{2},j}^{k+1} - U_{i-\frac{1}{2},j}^{k+1}}{\Delta x} + c_{33} \frac{V_{i,j+\frac{1}{2}}^{k+1} - V_{i,j-\frac{1}{2}}^{k+1}}{\Delta z}& \text {[4]}\\ \frac{H_{i,j}^{k+1} - H_{i,j}^{k} }{\Delta t} = c_{44}\frac{V_{i+\frac{1}{2},j}^{k+1} - V_{i-\frac{1}{2},j}^{k+1}}{\Delta x} + c_{44} \frac{U_{i,j+\frac{1}{2}}^{k+1} - U_{i,j-\frac{1}{2}}^{k+1}}{\Delta z}& \text {[5]}\\ \end{cases} \tag{13} ⎩ ⎨ ⎧​ρΔtUi,jk+1​−Ui,jk​​=ΔxRi+21​,jk​−Ri−21​,jk​​+ΔzHi,j+21​k​−Hi,j−21​k​​ρΔtVi,jk+1​−Vi,jk​​=ΔxHi+21​,jk​−Hi−21​,jk​​+ΔzTi,j+21​k​−Ti,j−21​k​​ΔtRi,jk+1​−Ri,jk​​=c11​ΔxUi+21​,jk+1​−Ui−21​,jk+1​​+c13​ΔzVi,j+21​k+1​−Vi,j−21​k+1​​ΔtTi,jk+1​−Ti,jk​​=c13​ΔxUi+21​,jk+1​−Ui−21​,jk+1​​+c33​ΔzVi,j+21​k+1​−Vi,j−21​k+1​​ΔtHi,jk+1​−Hi,jk​​=c44​ΔxVi+21​,jk+1​−Vi−21​,jk+1​​+c44​ΔzUi,j+21​k+1​−Ui,j−21​k+1​​​[1][2][3][4][5]​(13)

  • [1] 描述U 速度分量的时间变化与 R 正应力分量和 H 剪切应力分量在 x 和 z 方向上的梯度之间的关系（变化率）
  • [2] V 速度分量的时间变化与 H 剪切应力分量和 T 正应力分量在 x 和 z 方向上的梯度之间的关系
  • [3]描述了 R 正应力分量的时间变化与 U 速度分量在 x 方向和 V 速度分量在 z 方向上的梯度之间的关系
  • [4]描述了 T 正应力分量的时间变化与 U 速度分量在 x 方向和 V 速度分量在 z 方向上的梯度之间的关系
  • [5]描述了 H 剪切应力分量的时间变化与 V 速度分量在 x 方向和 U 速度分量在 z 方向上的梯度之间的关系
2.4.3 离散化弹性波方程代码及图像

matlab代码-（对应他离散化的格式）：下面


% 正演编程
%二维各向同性均匀介质弹性波_空间二阶时间二阶
tic % 开始计时
clc % 清空命令窗口
close all % 关闭所有图形窗口
clear all % 清除工作区的所有变量


Endtime=0.3;  %模拟时长
delta_t=0.001;% 时间步长，单位：秒
delta_x=0.004;% 空间步长，单位：千米
delta_z=0.004;
CNX=401; % x 方向的网格数
CNZ=401; % z 方向的网格数
rho=2.0; % 密度
Sx=(CNX+1)/2; % 震源位置的 x 坐标
Sz=(CNZ+1)/2; % 震源位置的 z 坐标
f0=40;% 10~40HZ  震源频率
lambda=3.5; % Lame 参数 lambda
mu=3; % Lame 参数 mu
c11=lambda+2*mu; % 弹性系数 c11
c13=lambda; % 弹性系数 c13
c33=lambda+2*mu;  % 弹性系数 c33
c44=mu; % 弹性系数 c44
%vp=2.32 vs=1.3


Rnow=zeros(CNX,CNZ); % 当前时刻的正应力分量 R
Rnext=zeros(CNX,CNZ);  % 下一个时刻的正应力分量 R
Hnow=zeros(CNX,CNZ);   % 当前时刻的剪切应力分量 H
Hnext=zeros(CNX,CNZ); % 下一个时刻的剪切应力分量 H
Tnow=zeros(CNX,CNZ);  % 当前时刻的正应力分量 T
Tnext=zeros(CNX,CNZ); % 下一个时刻的正应力分量 T
Unow=zeros(CNX,CNZ);  % 当前时刻的 x 方向速度分量 U
Unext=zeros(CNX,CNZ); % 下一个时刻的 x 方向速度分量 U
Vnow=zeros(CNX,CNZ); % 当前时刻的 z 方向速度分量 V
Vnext=zeros(CNX,CNZ); % 下一个时刻的 z 方向速度分量 V


% 主程序
for time=0:delta_t:Endtime  % 时间迭代循环
    % x 和 z 方向上的空间迭代
    for i=2:CNX-1
        for j=2:CNZ-1
             % 计算速度分量的时间变化量 delta_u 和 delta_v
            X1 = Rnow(i+1,j) - Rnow(i,j);
            Y1x = Hnow(i,j) - Hnow(i,j-1);
            Y1z = Hnow(i,j) - Hnow(i-1,j);
            Z1 = Tnow(i,j+1) - Tnow(i,j);
            delta_u = (X1+Y1x)*delta_t/(rho*delta_x);
            Unext(i,j)=Unow(i,j) + delta_u;
            delta_v = (Y1z+Z1)*delta_t/(rho*delta_z);
            Vnext(i,j)=Vnow(i,j) + delta_v;
        end
    end
    % x 和 z 方向上的空间迭代
    for i=2:CNX-1
        for j=2:CNZ-1
            % 计算应力分量的时间变化量 delta_r、delta_tn 和 delta_h
            M1 = Unext(i,j) - Unext(i-1,j);
            Mn1 = Unext(i,j+1) - Unext(i,j);
            N1 = Vnext(i,j) - Vnext(i,j-1);
            Nm1 = Vnext(i+1,j) - Vnext(i,j);
            delta_r = delta_t*(c11*M1+c13*N1)/delta_x;
            Rnext(i,j) = Rnow(i,j) + delta_r;
            delta_tn = delta_t*(c13*M1+c33*N1)/delta_x;
            Tnext(i,j) = Tnow(i,j) + delta_tn;
            delta_h = delta_t*(c44*Mn1+c44*Nm1)/delta_x;
            Hnext(i,j) = Hnow(i,j) + delta_h;
        end
    end

  Unext(Sx,Sz)=Unext(Sx,Sz)-5.76*f0^2*(1-16*(0.6*f0*time-1)^2)*exp(-8*(0.6*f0*time-1)^2);

  %Uprev=Unow;  %波场更新
  Unow=Unext;
  Vnow=Vnext;
  %Vprev=Vnow;  %波场更新
  Rnow=Rnext;
  %Pprev=Pnow;  %波场更新
  Hnow=Hnext;
  Tnow=Tnext;
end
% max(max(Vnext))
%绘图
surf(Rnow)
shading interp;
fip=fopen('D:\mitchelles\Fimage\elsU1_SD.bin','wb');
fwrite(fip,Unow,'float');
fclose(fip);
fip=fopen('D:\mitchelles\Fimage\elsV1_SD.bin','wb');
fwrite(fip,Vnow,'float');
fclose(fip);
fip=fopen('D:\mitchelles\Fimage\elsH1_SD.bin','wb');
fwrite(fip,Hnow,'float');
fclose(fip);
fip=fopen('D:\mitchelles\Fimage\elsT1_SD.bin','wb');
fwrite(fip,Tnow,'float');
fclose(fip);
fip=fopen('D:\mitchelles\Fimage\elsR1_SD.bin','wb');
fwrite(fip,Rnow,'float');
fclose(fip);
view(2);%view(90,90)
colormap(gray);
toc

在这里插入图片描述
matlab代码-（对应他离散化的格式）：下面是复杂的弹性波格式

% 主程序
for time=0:delta_t:Endtime
    for i=7:CNX-6
        for j=7:CNZ-6
            %X1 = Rnow(i+1,j) - Rnow(i,j);
            X1 = c1*(Rnow(i+1,j) - Rnow(i,j)) + c2*(Rnow(i+2,j) - Rnow(i-1,j)) + c3*(Rnow(i+3,j) - Rnow(i-2,j)) + c4*(Rnow(i+4,j) - Rnow(i-3,j))+ c5*(Rnow(i+5,j) - Rnow(i-4,j))+ c6*(Rnow(i+6,j) - Rnow(i-5,j));
            %Y1x = Hnow(i,j) - Hnow(i,j-1);
            Y1x = c1*(Hnow(i,j) - Hnow(i,j-1))+c2*(Hnow(i,j+1) - Hnow(i,j-2))+c3*(Hnow(i,j+2) - Hnow(i,j-3))+c4*(Hnow(i,j+3) - Hnow(i,j-4))+c5*(Hnow(i,j+4) - Hnow(i,j-5))+c6*(Hnow(i,j+5) - Hnow(i,j-6));
            %Y1z = Hnow(i,j) - Hnow(i-1,j);
            Y1z = c1*(Hnow(i,j) - Hnow(i-1,j))+c2*(Hnow(i+1,j) - Hnow(i-2,j))+c3*(Hnow(i+2,j) - Hnow(i-3,j))+c4*(Hnow(i+3,j) - Hnow(i-4,j))+c5*(Hnow(i+4,j) - Hnow(i-5,j))+c6*(Hnow(i+5,j) - Hnow(i-6,j));
            %Z1 = Tnow(i,j+1) - Tnow(i,j);
            Z1 = c1*(Tnow(i,j+1) - Tnow(i,j))+c2*(Tnow(i,j+2) - Tnow(i,j-1))+c3*(Tnow(i,j+3) - Tnow(i,j-2))+c4*(Tnow(i,j+4) - Tnow(i,j-3))+c5*(Tnow(i,j+5) - Tnow(i,j-4))+c6*(Tnow(i,j+6) - Tnow(i,j-5));
            delta_u = (X1+Y1x)*delta_t/(Urho(i,j)*delta_x);
            Unext(i,j)=Unow(i,j) + delta_u;
            delta_v = (Y1z+Z1)*delta_t/(Vrho(i,j)*delta_z);
            Vnext(i,j)=Vnow(i,j) + delta_v;
        end
    end
    for i=7:CNX-6
        for j=7:CNZ-6
            %M1 = Unext(i,j) - Unext(i-1,j);
            M1 = c1*(Unext(i,j) - Unext(i-1,j))+c2*(Unext(i+1,j) - Unext(i-2,j))+c3*(Unext(i+2,j) - Unext(i-3,j))+c4*(Unext(i+3,j) - Unext(i-4,j))+c5*(Unext(i+4,j) - Unext(i-5,j))+c6*(Unext(i+5,j) - Unext(i-6,j));
            %Mn1 = Unext(i,j+1) - Unext(i,j);
            Mn1 = c1*(Unext(i,j+1) - Unext(i,j))+c2*(Unext(i,j+2) - Unext(i,j-1))+c3*(Unext(i,j+3) - Unext(i,j-2))+c4*(Unext(i,j+3) - Unext(i,j-4))+c5*(Unext(i,j+4) - Unext(i,j-5))+c6*(Unext(i,j+5) - Unext(i,j-6));
            %N1 = Vnext(i,j) - Vnext(i,j-1);
            N1 = c1*(Vnext(i,j) - Vnext(i,j-1))+c2*(Vnext(i,j+1) - Vnext(i,j-2))+c3*(Vnext(i,j+2) - Vnext(i,j-3))+c4*(Vnext(i,j+3) - Vnext(i,j-4))+c5*(Vnext(i,j+4) - Vnext(i,j-5))+c6*(Vnext(i,j+5) - Vnext(i,j-6));
            %Nm1 = Vnext(i+1,j) - Vnext(i,j);
            Nm1 = c1*(Vnext(i+1,j) - Vnext(i,j))+c2*(Vnext(i+2,j) - Vnext(i-1,j))+c3*(Vnext(i+3,j) - Vnext(i-2,j))+c4*(Vnext(i+4,j) - Vnext(i-3,j))+c5*(Vnext(i+5,j) - Vnext(i-4,j))+c6*(Vnext(i+6,j) - Vnext(i-5,j));
            delta_r = delta_t*(RTc11(i,j)*M1+RTc13(i,j)*N1)/delta_x;
            Rnext(i,j) = Rnow(i,j) + delta_r;
            delta_tn = delta_t*(RTc13(i,j)*M1+RTc33(i,j)*N1)/delta_x;
            Tnext(i,j) = Tnow(i,j) + delta_tn;
            delta_h = delta_t*(Hc44(i,j)*Mn1+Hc44(i,j)*Nm1)/delta_x;
            Hnext(i,j) = Hnow(i,j) + delta_h;
        end
    end

  Unext(Sx,Sz)=Unext(Sx,Sz)-5.76*f0^2*(1-16*(0.6*f0*time-1)^2)*exp(-8*(0.6*f0*time-1)^2);

  for m = 1:CNX
      Fnow(nk,m) = Unow(Sx,m);
      Anow(nk,m) = Unow(m,Sz);
  end

  %Uprev=Unow;  %波场更新
  Unow=Unext;
  Vnow=Vnext;
  %Vprev=Vnow;  %波场更新
  Rnow=Rnext;
  %Pprev=Pnow;  %波场更新
  Hnow=Hnext;
  Tnow=Tnext;
  nk = nk+1;
end

在这里插入图片描述

fulisha_la
关注
  • 11
    点赞
  • 踩
  • 35
    收藏
    觉得还不错? 一键收藏
  • 2
    评论
地震有限差分正演程序
11-08
本科毕业设计地震正演程序，时间二阶空间四阶，足够毕业使用了
有限差分法在地震波二维正演模拟中的应用(OUC大作业，文末有源码)
qq_45818901的博客
02-27 3709
本实验应用声波方程作为正演模拟的波动方程，对求解区域作网格剖分，将 自变量的连续变化区域用有限离散点（网格点）集代替，并将方程中出现的连续变量 的函数用定义在网格点上的离散变量的函数代替；通过用网格点上函数的差商代替微 商，化成差分方程的求解，从而实现地震波正演模拟。通过模拟地震波在介质中的传 播，理解实际勘探中地震波在地层中的传播规律，在模拟水平层状速度模型中，体会 地震波在两种介质分界面的传播规律，并能够从地震记录中识别出反射波，透射波和 绕射波。并通过模拟人工合成的地震记录，体会地震勘探基本原理和方法
研究报告（2）--基于有限差分的地震正演培训总结
qq_52245889的博客
07-14 403
对地震正演方法的总结
地震勘探原理自问自答
10-16 217
2、以陆地勘探为例，炮点激发，将地下介质近似为弹性介质，由激发信号经过地下介质的传播，在地表上采集到的信号称为地震数据，也就是我们常说的正演过程。地震数据包含：体波（反射比、直达波、折射波等）、面波（勒夫波、瑞利波/地滚波）、噪声。比如，是否含有面波？1、二维/三维（陆地/海洋）地震勘探，炮点（激发点）和检波点（接收点）的排布位置如何？2）利用合成数据去做反演，和利用真实数据去做反演，他们的反演过程/结果会有什么差异？3、请标出真实数据中的直达波、反射波、折射波、面波、初至波、噪声？
二维各向同性介质弹性波数值模拟(交错网格有限差分法)
朝游碧海的博客
05-11 2139
PML基本原理：在吸收层内给出一个方程去耦合计算区域的波动方程，使得在交界处没有反射，同时波在吸收层内呈指数衰减。从上面方程当中，我们为了得到各点的应力和速度值，就需要得到关于对时间t和空间x，z的偏导。由一阶应力-速度弹性波方程，我们知道我们需要计算得到关于对x，z的偏导；声学和弹性介质边界近似代替自由界面（AEA方法）在二维各向同介质xoz平面内，假定体力为0。这里只剩下对于X的逆矩阵的求解了。由上式中我们就可以计算出C的值；最终得到速度-应力差分公式。由Taylor公式得。
地震正演培训
DARRENANJIAN的博客
07-20 495
地震正演
利用Tesseral建模进行地震正演、全波形反演以及逆时偏移
qq_61813593的博客
04-03 2164
利用tesseral建模进行正演等，导出模型反演逆时偏移等。
【地震】基于matlab伪谱法模拟地震波正演【含Matlab源码 2809期】
订阅付费专栏（初级版），可赠送该付费专栏任意代码1份；
07-21 263
伪谱法模拟地震波正演 完整的代码，方可运行；可提供运行操作视频！适合小白！
【地震】基于伪谱法模拟地震波正演附matlab代码
matlab_dingdang的博客
07-09 548
基于伪谱法的地震波正演模拟是一种常用的地震波传播数值模拟方法，用于研究地震波在地下介质中的传播和地震事件的产生过程。下面是基于伪谱法模拟地震波正演的基本步骤：建立地震波传播模型：首先需要建立地震波传播的计算模型，包括地震源、地下介质和接收器等。地下介质通常被划分为网格，每个网格单元内具有一定的物理参数，如密度、速度和衰减等。设置地震源：确定地震源的位置、震级和震源时间函数等参数。常用的地震源包括点源、矩形源和有限源等，可以根据实际需求选择合适的地震源模型。
地震资料正演软件
12-20
地震正演软件！
二维VTI介质弹性波高阶有限差分正演模拟+pml边界条件
最新发布
11-17
基于matlab编写的，VTI介质弹性波方程的高阶交错网格有限差分正演模拟+pml吸收边界条件。带有注释说明，添加了pml边界代码，很适合基础新手参考学习，波场模拟的结果以动画的方式展示。同时也可以进行波场快照的输出。注释里面还带有地震记录的代码，可以自行演示。速度模型可以自行修改演示，震源位置在模型修改的同时也需要调整。
MATLAB的地震正演程序
05-03
MATLAB的地震正演程序，人工合成地震正演模型是进行三维模型计算的基础。针对地震勘探的原理,运用MATLAB 强大数学计算和图像可视化功能,对一个三层介质模型制作了人工合成地震记录。
地震三维正演模拟并行计算程序
09-09
地震三维正演模拟并行计算程序，用的是粘弹性波动方程，在linux下运行，需要安装并行环境，比如mpich
地震正演程序cpml
09-08
这是一个简单的地震正演程序，使用cpml为边界处理方法
地震波正演模拟的CPML边界条件
09-10
该程序用Fortran90语言编写，用于实现石油地震勘探领域地震波场正演模拟研究中吸收边界条件的研究，CPML（卷积完美匹配层）边界条件较常用的PML（完美匹配层）边界条件对地震正演模拟区域边界处的波场吸收效果更好，是目前国际上较为先进的吸收边界条件
基于matlab 的地震正演模型实现
06-07
地震软件开发中，matlab应用十分广泛，主要作用是编写程序与计算 基于matlab 的地震正演模型实现
bdjgj_地震有限差分正演_
09-30
地震数据正演程序，用c编写，应用四阶有限差分，上传包含参数表和数据。
基于matlab的地震正演模型实现
08-20
内涵两个matlab程序和论文，模型为三层，含油模型和不含油模型...根据褶积理论 ,结合地质模型 ,在 MATLAB 环境中编写程序实现了地震正演。为了最大可 能的与实际情况相符合 ,地震模型中使用的子波是稳 定可实现的子波。
src.rar_地震正演_正演_马达加斯加
07-15
地震正演，二维常密度声波方程，马达加斯加程序
Python地震正演
10-08
好的，我了解了。关于Python地震正演，我可以为您提供一些信息。 Python地震正演是指使用Python语言编写地震波动传播的数值模拟程序。该程序可以通过计算机模拟地震波的传播过程，帮助地震学家预测地震的发生和地震波在地球内部的传播路线。 在Python地震正演中，常用的数值模拟方法包括有限差分法和有限元法等。这些方法都可以通过Python编程语言实现。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论 2
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
