ZYNQ A7系列纯软核micro程序烧录及启动速度优化

文章目录

• • 概要
  • 解决问题历程
  • 小结

概要

公司低成本化项目用到ZYNQ-Artix7系列芯片以节约成本，其相较于7015等芯片主要在于阉割了ARM核，仍可以通过开MicroBlaze软核的方式来做一些信号采集，数据转发的功能。

本文旨在MicroBlaze程序固化中碰到的一些问题记录和分享。

解决问题历程

micro程序固化的流程网上很多也很详细，由于我们工程的需要，大量使用了DDR，我参照了以下文章在外部DDR3内存中运行的MicroBlaze程序的固化方法_microblaze固化_巨大八爪鱼的博客-CSDN博客本文以基于米联客MA703FA开发板的MicroBlaze LWIP千兆以太网例程为例，详细介绍在外部DDR3内存中运行的MicroBlaze程序的固化方法。FPGA型号：XC7A35TFGG484-2首先打开Vivado工程，进入Block Design，添加AXI Quad SPI IP核：点击Run Connection Automation，连接AXI LITE总线，并导出SPI引脚：再次点击Run Connection Automation，连接Quad SPI的时钟：._microblaze固化https://blog.csdn.net/ZLK1214/article/details/115875025

在完成固化以后，发现虽然可以正常启动，但是仅仅360KB的elf文件整整引导了3分半的时间，因为本项目中micro的作用为传感器数据采集与转发的作用，涉及到了其他芯片程序中自检功能的运作，完全不能满足时效性的要求，于是开始从网上寻找解决方案，在参考【JokerのKintex7325】SDK程序从QSPI启动。_Joker_是小王。的博客-CSDN博客软件环境：vivado 2018.1 硬件平台：XC7K325大年初一，祝大家新年快乐。抗击病毒形势这么严峻，哪里都去不了，窝家里写写笔记吧。继续之前的博客内容，把在SDK下的程序通过QSPI启动这个话题再延伸延伸，说说在K7的软核microblaze下面怎么搞，跟Z7下面的方式还是有区别的。虽说只摆个microblaze软核，建个最小工程就能验证QSPI的烧写，但这里还是...https://blog.csdn.net/natty715/article/details/104084681?ydreferer=aHR0cHM6Ly9jbi5iaW5nLmNvbS8%3D该篇文章后，了解了Xilinx官方库的SREC  Bootloader启动流程，实际上软核启动慢的问题主要在于该Bootloader无法直接将micro的elf文件直接引导至DDR中运行，其实有一种解决方式特别简单：直接把micro程序放在BRAM中运行，实测大概6，7秒就启动了，但是我们这个项目FPGA资源紧张，BRAM只能分配出32KB的大小，且需要DDR搬运数据、图像，叠加OSD等功能，无奈只好将程序跑在DDR中，如果BRAM资源充足还是建议将elf程序直接和bit文件合并成download.bit烧录至FLASH中运行，这样也不需要Bootloader的引导，简化了流程。

在尝试最终解决方案之前，也尝试了网上说的其他方法：

        1. 屏蔽串口打印-----实测无效；

        2. 替换官方论坛Xilinx Customer Communityhttps://support.xilinx.com/s/article/75646?language=en_US中的Bootloader.c文件，原理是SDK自带的SREC Bootloader为一个一个字节的搬运，其不知道真正需要转义并搬运的SREC文件中数据的实际大小，更改后的Bootloader.c可以提前将SREC文件数据长度读取出来，以减少读取次数以此来减少搬运至DDR的耗时，但是实测并没有减少时间，由于考虑到这个解决方案仍治标不治本，就算调通也不会减少很多时间，所以没有细查，不知道是什么原因；

接下来介绍最终的解决方案：上面解释过了SREC Bootloader启动速度慢的原因，如果可以想办法直接引导搬运FLASH的elf文件至DDR，少了SREC文件转elf格式的过程，效率即可大大提升，SREC SPI Bootloader is Very Slow - FPGA - Digilent ForumHello, I am using Vivado 2018.3 and a XC7A100T Artix-7. My project includes a Microblaze and an AXI QSPI controller. I am attempting to boot an SREC from Spansion Flash (S25FL256L) using the SREC SPI Bootloader. My SREC file size is around 830 KB. It takes over 2 minutes for the bootloader to fin...https://forum.digilent.com/topic/18106-srec-spi-bootloader-is-very-slow/在参考这篇论坛后，找到了GitHub上大佬分享的SPI ELF Bootloader源码：

GitHub - henrikbrixandersen/elf-bootloader: SPI ELF bootloader for Xilinx Microblaze processorsSPI ELF bootloader for Xilinx Microblaze processors - GitHub - henrikbrixandersen/elf-bootloader: SPI ELF bootloader for Xilinx Microblaze processorshttps://github.com/henrikbrixandersen/elf-bootloader?_ga=2.259888963.835186866.1691390458-2003547133.1691118205根据其文档进行操作：

        1. 在SDK软件菜单中选择Repositories，添加一个新的本地或全局repository，路径选择从GitHub下载下来的顶层文件夹；

        2. 创建一个新的工程，类别选中新添加的 SPI ELF Bootloader；

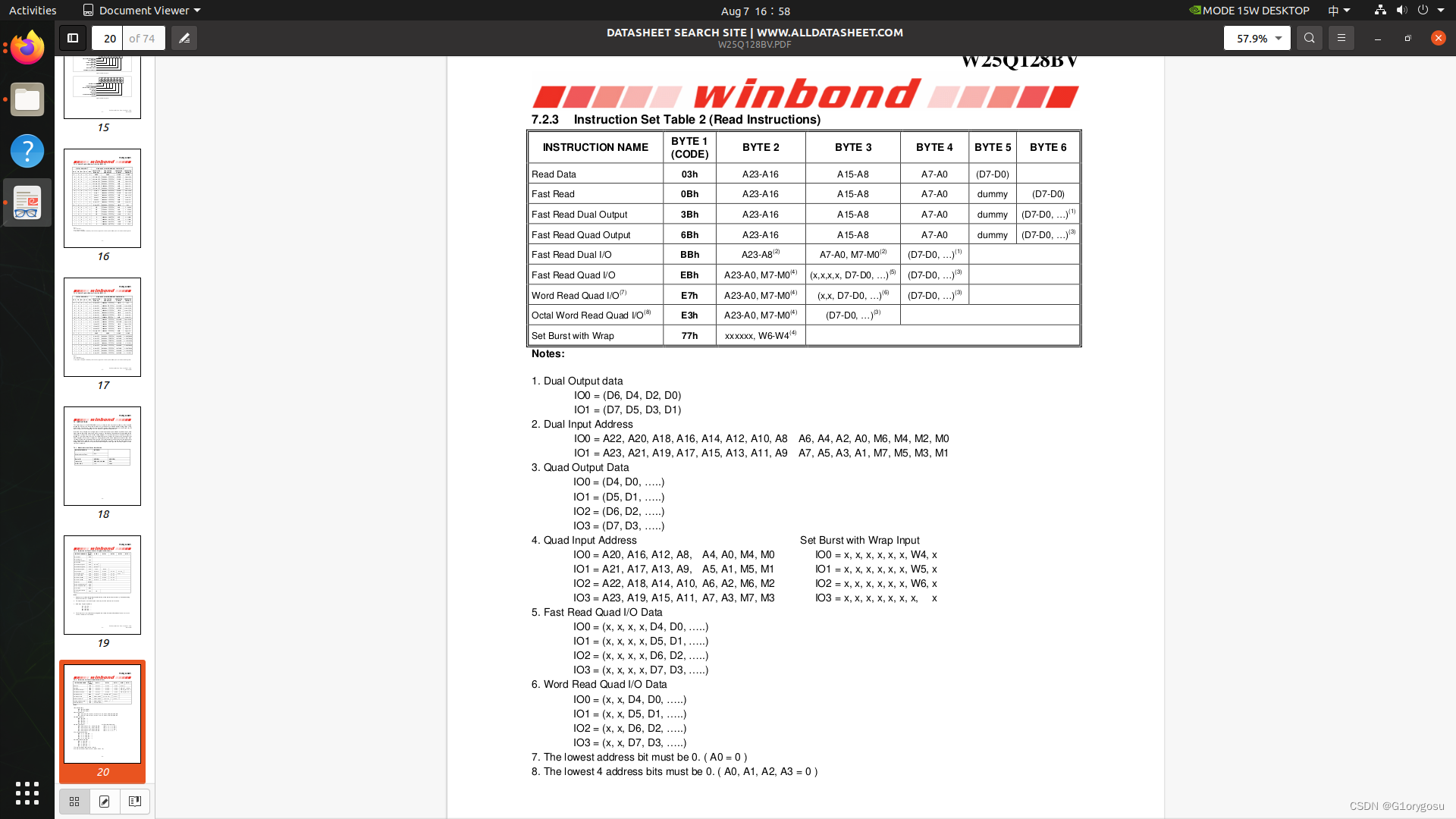

        3. 在eb-config.h文件中更改实际用到的FLASH地址以及匹配FLASH信息，这一步很关键，主要就是修改你对应FLASH的opration指令以及dummy cycle，可以根据你使用的FLASH类型查阅数据手册，eg: 我这边使用的是Winbond的W25Q128BV，就将SPI_READ_OPERATION改为了0x03，SPI_FLASH_NDUMMY_BYTES改为了0；

         4. 将Bootloader放在BRAM中运行，Micro程序放在DDR中。

最终测试下来，成功将启动时间从3分半减少至了10秒钟。

小结

主要步骤将SREC Bootloader更改为了SPI ELF Bootloader，减少程序从FLASH由BRAM中的Bootloader搬运至DDR中的时间。
