ESP32S3使用外部PSRAM

一、模组介绍

我这里使用的是ESP32-S3-LCD-EV-Board-2开发板，板载ESP32-S3-WROOM-1-N16R16V模组

ESP32-S3-WROOM-1-N16R16V 模组是一款通用型 Wi-Fi + 低功耗蓝牙 MCU 模组，搭载 ESP32-S3 系列芯片，内置 16 MB flash 以及 16 MB PSRAM。除具有丰富的外设接口外，模组还拥有强大的神经网络运算能力和信号处理能力，适用于 AIoT 领域的多种应用场景。

二、配置介绍

使用该开发板自带的lvgl_demos例程，开发工具是Visual Studio Code 1.9

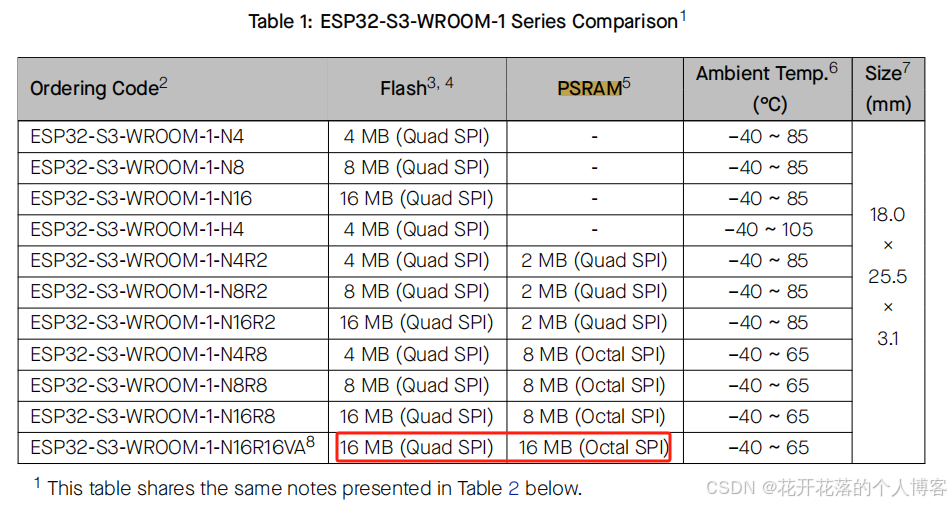

找到模组的数据手册，查看外部Flash何PSRAM的接口

在配置工程

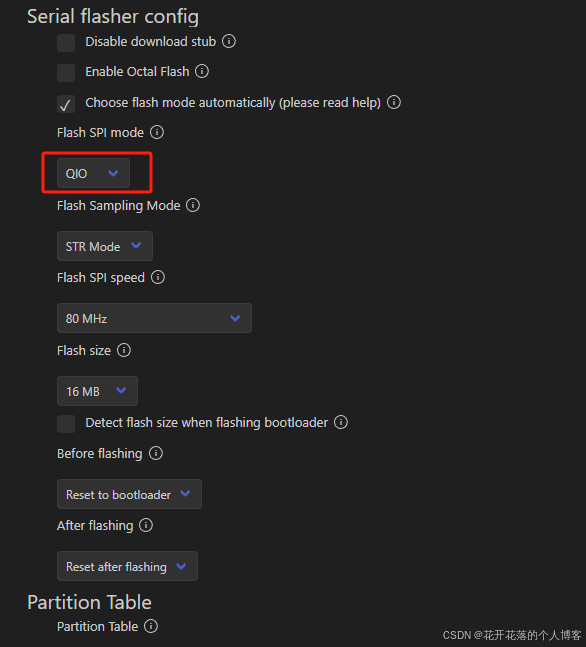

ESP32 支持四种不同的 SPI flash 访问模式：DIO、DOUT、QIO 和 QOUT

可选项	模式名称	引脚	速度
QIO	Quad I/O	地址和数据 4pins	最快
QOUT	Quad Output	数据 4pins	约比 qio 模式下慢 15%
DIO	Dual I/O	地址和数据 2pins	约比 qio 模式下慢 30%
DOUT	Dual Output	数据 2pins	约比 qio 模式下慢 45%

 通常选择与设备相适应的最快的工作模式， 并非所有设备都支持所有模式。

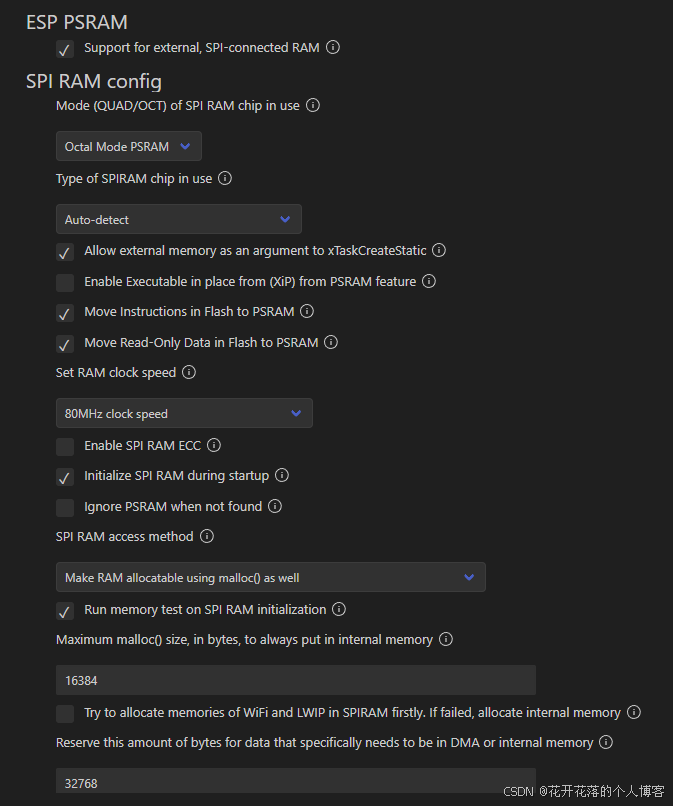

PSRAM

修改内存申请方式

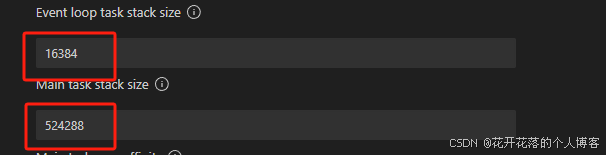

修改最大一次申请内存大小，默认是16384也就是16Kb，改成512Kb，也就是524288，Main task stack size设置，既然用了外部存储也设置大一点，如果设置过小，就可能出现应用不断重启问题，提示信息为堆栈溢出

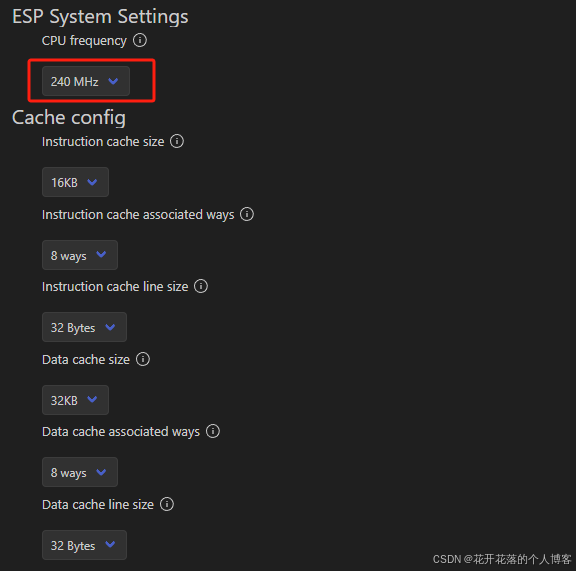

主时钟默认240MHz，缓存参数也是默认

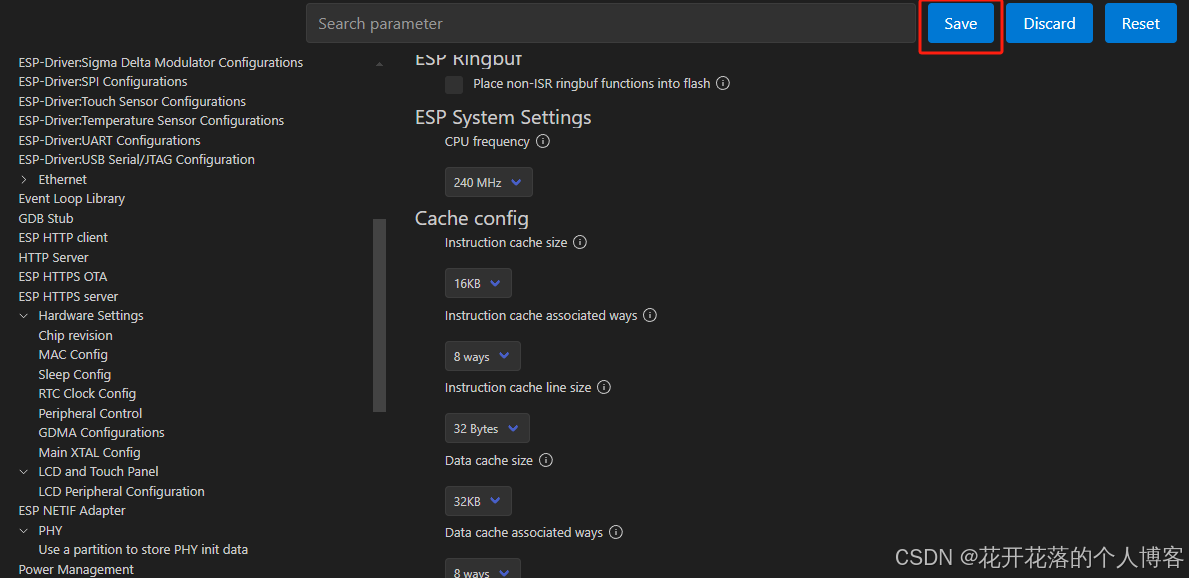

保存

三、代码测试

程序中申请大内存

uint8_t buf1 = heap_caps_malloc(320*240 * sizeof(lv_color_t), MALLOC_CAP_SPIRAM);
