USB UVC开启 PU功能研究

---

前言

提示：这里可以添加本文要记录的大概内容：

项目需要：
在哪里学习UVC 肯定是USB中文网
网址

https://www.usbzh.com/article/detail-832.html

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、UVC拓展结构

UVC摄像头实现的拓扑结构
最简单的结构就是输入直接输出

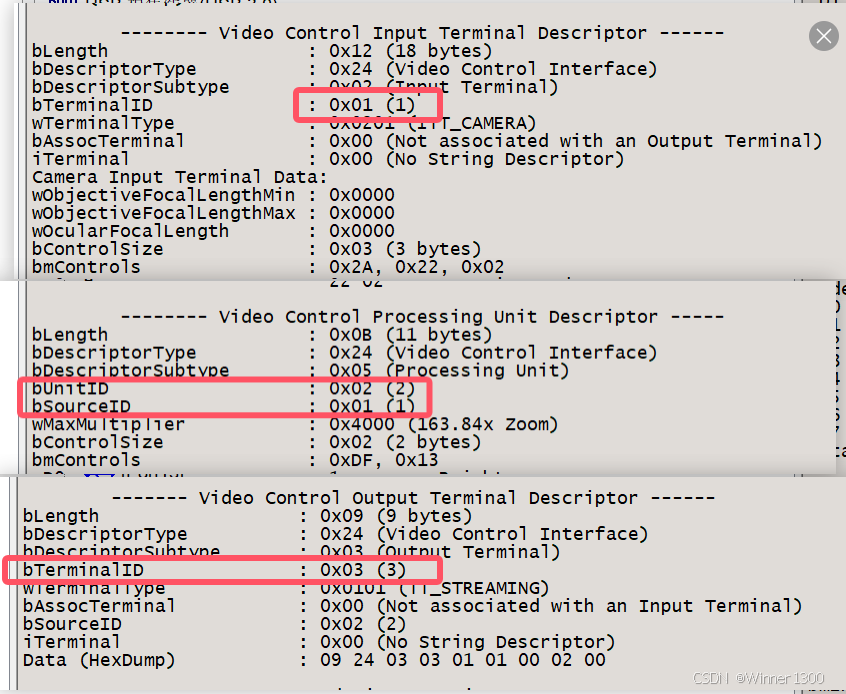

输入输出连接：通过设置输入输出标志来给连接：输入ID:是01（IT）、PU ID:（连接01 自己是02）、OT ID(03)

二、修改是否开启亮度等功能 在处理单元

1. 处理单元理解

处理单元的解释

 UINT8  bLength;
   UINT8  bDescriptorType;
   UINT8  bDescriptorSubtype;
   UINT8  bUnitID;
   UINT8  bSourceID;
   UINT16 wMaxMultiplier;
   UINT8 bControlSize;
   UINT8 bmControls[3];
   UINT8 iProcessing;
   UINT8 bmVideoStandards;

bLength：描述符的长度,13字节。
bDescriptorType：描述符类型，CS_INTERFACE，值为0x24.
bDescriptorSubtype:描述符子类型。 VC_PROCESSING_UNIT ，值为0x05
bUnitID:ID，非零值。
bSourceID：连接到此单元的单元ID或实体ID.
wMaxMultiplier:如果支持数字乘法器控制，此字段表示最大数字放大倍数乘以100。例如，对于支持1-4.5X的设备数码变焦（4.5倍倍增），此区域设置为450。如不支持，则为0
bControlSize：bmControls的字节大小，为3
bmControls：相应的位为1表示支持这种控制。
D0：亮度
D1：对比度
D2：色调
D3：饱和
D4：锐度
D5：伽马射线
D6：白平衡温度
D7：白平衡分量
D8：背光补偿
D9：增益
D10：电源线频率
D11：色调，自动
D12：白平衡温度，自动
D13：白平衡组件，自动
D14：数字乘法器
D15：数字乘法器限制
D16：模拟视频标准
D17：模拟视频锁定状态
D18：对比度，自动
D19–D23：保留。设为零
bmVideoStandards：处理单元支持的所有模拟视频标准的位图。
D0: None
D1: NTSC – 525/60
D2: PAL – 625/50
D3: SECAM – 625/50
D4: NTSC – 625/50
D5: PAL – 525/60
D6-D7: Reserved. Set to zero.

参考链接

https://www.usbzh.com/article/detail-84.html

2.实际代码部分

参考链接

UVC 描述符实例

https://www.usbzh.com/article/detail-834.html

代码如下（示例）：

这段代码是一个USB视频类（UVC）设备描述符的片段，具体描述了一个输入终端（Input Terminal），它在这个演示中模拟了一个电荷耦合器件（CCD）传感器（即摄像头）。以下是各个字段的解释：

0x12：bLength字段，表示这个描述符的长度为18字节（十六进制12）。
USB_DESCTYPE_CS_INTERFACE：bDescriptorType字段，表明这是一个类特定的接口描述符（Class-specific Interface Descriptor）。
USB_VC_INPUT_TERMINAL：bDescriptorSubType字段，表明这是一个输入终端（INPUT TERMINAL）子描述符。
0x01：bTerminalID字段，表示这个输入终端的ID为1。
0x01, 0x02：wTerminalType字段，表示这个终端的类型是ITT_CAMERA（即摄像头），具体是CCD传感器类型（十六进制01 02）。
0x00：bAssocTerminal字段，表示这个输入终端没有与任何其他终端关联。
0x00：iTerminal字段，表示这个终端的字符串描述符索引为0（即未使用）。
0x00, 0x00：wObjectiveFocalLengthMin字段，表示最小物镜焦距为0，意味着不支持光学变焦。
0x00, 0x00：wObjectiveFocalLengthMax字段，表示最大物镜焦距为0，同样意味着不支持光学变焦。
0x00, 0x00：wOcularFocalLength字段，通常用于表示目镜焦距，但在这里也为0，表示不支持与目镜相关的功能（在摄像头中通常不适用）。
0x03：bControlSize字段，表示控制字段的大小为3字节。
0x00, 0x00, 0x00：bmControls字段，表示没有支持的控制功能。在这个例子中，所有控制位都被设置为0。
这个输入终端描述符为UVC设备中的摄像头（模拟为CCD传感器）提供了基本的配置信息。它表明这个摄像头不支持光学变焦，也没有与其他终端关联，且没有支持的控制功能。这对于设备枚举和配置过程很重要，使得主机能够正确识别和配置UVC设备中的摄像头部分。

2.修改主要对控制段进行修改

代码如下（示例）：

0x00, 0x00, 0x00：bmControls字段，表示没有支持的控制功能。在这个例子中，所有控制位都被设置为0。

24 位全为1 就能开启这个功能

在bmControls：相应的位为1表示支持这种控制。
D0：亮度
D1：对比度
D2：色调
D3：饱和
D4：锐度
D5：伽马射线
D6：白平衡温度
D7：白平衡分量
D8：背光补偿
D9：增益
D10：电源线频率
D11：色调，自动
D12：白平衡温度，自动
D13：白平衡组件，自动
D14：数字乘法器
D15：数字乘法器限制
D16：模拟视频标准
D17：模拟视频锁定状态
D18：对比度，自动
D19–D23：保留。设为零

---
