【kotlin】使用MPAndroidChart实现PieChart（饼图）并设置每个数据的颜色、标签等属性

概述

MPAndroidChart 是 Android 上一个非常流行的开源图表库，它提供了多种类型的图表，包括折线图、柱状图、饼图等。

MPAndroidChart 实现饼图

下面是一个使用 MPAndroidChart 实现饼图的示例代码：

首先，需要在项目的 build.gradle 文件中添加 MPAndroidChart 的依赖：

implementation 'com.github.PhilJay:MPAndroidChart:v3.1.0'

然后，在布局文件中添加一个 PieChart 控件：

<com.github.mikephil.charting.charts.PieChart
    android:id="@+id/pieChart"
    android:layout_width="match_parent"
    android:layout_height="match_parent" />

在代码中，可以先获取 PieChart 控件的实例，并设置一些基本的属性，例如是否显示图例、是否启用旋转等：

val pieChart = findViewById<PieChart>(R.id.pieChart)

// 不显示图例
pieChart.legend.isEnabled = false

// 启用旋转
pieChart.isRotationEnabled = true

然后，需要创建一个 PieDataSet 对象来存储饼图的数据，并设置每个数据的颜色、标签等属性：

val entries = listOf(
    PieEntry(20f, "A"),
    PieEntry(30f, "B"),
    PieEntry(50f, "C")
)

val dataSet = PieDataSet(entries, "Pie Chart")
dataSet.colors = listOf(Color.RED, Color.GREEN, Color.BLUE)
dataSet.valueTextColor = Color.BLACK

在上面的代码中，我们首先创建了一个包含三个数据的 List，每个数据包含一个数值和一个标签。然后，我们创建了一个 PieDataSet 对象，将 List 中的数据添加到其中，并设置了数据的颜色、标签颜色等属性。

最后，将 PieDataSet 对象添加到 PieData 中，并将 PieData 设置给 PieChart 控件即可：

val data = PieData(dataSet)
pieChart.data = data
pieChart.invalidate()

在上面的代码中，我们首先将 PieDataSet 对象添加到 PieData 中，然后将 PieData 设置给 PieChart 控件，并调用了 invalidate() 方法来刷新图表。

完整的饼图实现代码如下：

val pieChart = findViewById<PieChart>(R.id.pieChart)

// 不显示图例
pieChart.legend.isEnabled = false

// 启用旋转
pieChart.isRotationEnabled = true

val entries = listOf(
    PieEntry(20f, "A"),
    PieEntry(30f, "B"),
    PieEntry(50f, "C")
)

val dataSet = PieDataSet(entries, "Pie Chart")
dataSet.colors = listOf(Color.RED, Color.GREEN, Color.BLUE)
dataSet.valueTextColor = Color.BLACK

val data = PieData(dataSet)
pieChart.data = data
pieChart.invalidate()

在运行代码后，将会显示一个包含三个扇形的饼图，每个扇形的颜色、标签和大小都根据数据自动计算。可以通过修改数据集中的数据、颜色等属性来改变图表的外观。

---

设置饼图的点击事件来显示饼图的详细信息

在 MPAndroidChart 中，可以通过设置饼图的点击事件来显示饼图的详细信息。具体的实现步骤如下：

首先，需要为饼图设置一个点击事件监听器，可以使用 setOnChartValueSelectedListener() 方法来设置：

val pieChart = findViewById<PieChart>(R.id.pieChart)

pieChart.setOnChartValueSelectedListener(object : OnChartValueSelectedListener {
    override fun onValueSelected(e: Entry?, h: Highlight?) {
        // 点击饼图时的逻辑处理
    }

    override fun onNothingSelected() {
        // 未选中任何点时的逻辑处理
    }
})

在上面的代码中，我们首先获取了一个名为 pieChart 的 PieChart 控件的实例，然后为其设置了一个点击事件监听器，其中 onValueSelected() 方法会在用户点击饼图时被调用，onNothingSelected() 方法会在用户未选中任何点时被调用。

接下来，在 onValueSelected() 方法中，我们可以获取当前选中的饼图数据对象 PieEntry，并根据其属性来显示详细信息。例如，可以通过 PieEntry 的 value 属性来显示当前选中饼图的数值，通过 PieEntry 的 label 属性来显示当前选中饼图的标签，例如：

override fun onValueSelected(e: Entry?, h: Highlight?) {
    if (e is PieEntry) {
        val value = e.value // 获取当前选中饼图的数值
        val label = e.label // 获取当前选中饼图的标签
        Toast.makeText(this, "$label: $value", Toast.LENGTH_SHORT).show() // 显示详细信息
    }
}

在上面的代码中，我们首先判断当前选中的数据对象是否为 PieEntry，然后通过 PieEntry 的 value 和 label 属性来获取当前选中饼图的数值和标签，并使用 Toast 来显示详细信息。

最后，别忘了在 onNothingSelected() 方法中清除显示的详细信息：

override fun onNothingSelected() {
    Toast.makeText(this, "", Toast.LENGTH_SHORT).show() // 清除详细信息
}

完整的代码示例：

val pieChart = findViewById<PieChart>(R.id.pieChart)

pieChart.setOnChartValueSelectedListener(object : OnChartValueSelectedListener {
    override fun onValueSelected(e: Entry?, h: Highlight?) {
        if (e is PieEntry) {
            val value = e.value // 获取当前选中饼图的数值
            val label = e.label // 获取当前选中饼图的标签
            Toast.makeText(this@MainActivity, "$label: $value", Toast.LENGTH_SHORT).show() // 显示详细信息
        }
    }

    override fun onNothingSelected() {
        Toast.makeText(this@MainActivity, "", Toast.LENGTH_SHORT).show() // 清除详细信息
    }
})

运行代码后，当用户点击饼图时，将会在屏幕上显示当前选中饼图的详细信息。可以根据具体的需求来修改详细信息的显示方式和内容。

---

实现3D带阴影渐变效果

在 MPAndroidChart 中，可以通过设置 PieChart 控件的 setDrawHoleEnabled() 方法来控制是否绘制饼图中心的空洞，使用 setTransparentCircleRadius() 方法来设置空洞的半径大小，使用 setHoleColor() 方法来设置空洞的颜色。可以通过设置这些属性来实现带影音渐变效果的 3D 饼图。下面是一个示例代码：

val pieChart = findViewById<PieChart>(R.id.pieChart)
pieChart.setUsePercentValues(true) // 设置使用百分比
pieChart.description.isEnabled = false // 隐藏图表描述
pieChart.setDrawEntryLabels(false) // 隐藏饼图标签
pieChart.setDrawCenterText(false) // 隐藏中心文字

设置饼图中心的空洞

pieChart.setDrawHoleEnabled(true) // 绘制空洞
pieChart.setTransparentCircleRadius(0f) // 空洞半径为 0（不绘制透明圆）
pieChart.setHoleRadius(40f) // 空洞半径为 40dp
pieChart.setHoleColor(Color.parseColor("#1E1E1E")) // 空洞颜色为灰色

设置饼图的颜色

val colors = listOf(
    Color.parseColor("#FFD700"),
    Color.parseColor("#FF8C00"),
    Color.parseColor("#DC143C")
)
val dataSet = PieDataSet(entries, "")
dataSet.colors = colors

设置饼图的阴影和渐变

dataSet.setShadowColor(Color.DKGRAY) // 阴影颜色为黑色
dataSet.setShadowRadius(5f) // 阴影半径为 5dp
dataSet.setGradientColor(Color.parseColor("#333333"), Color.parseColor("#444444")) // 设置渐变色

设置其他属性

dataSet.valueTextSize = 14f // 设置数值文字大小
dataSet.valueTextColor = Color.WHITE // 设置数值文字颜色
dataSet.sliceSpace = 2f // 设置饼图间距

设置饼图数据

val data = PieData(dataSet)
data.setValueFormatter(PercentFormatter(pieChart)) // 设置百分比格式化器
data.setValueTextSize(14f) // 设置数值文字大小
data.setValueTextColor(Color.WHITE) // 设置数值文字颜色

设置图表动画

pieChart.animateY(1400, Easing.EaseInOutQuad)

设置图表数据

pieChart.data = data
pieChart.invalidate() // 刷新图表

在上面的代码中，我们首先获取了一个名为 pieChart 的 PieChart 控件的实例，并设置了一些基本属性，例如使用百分比、隐藏图表描述、隐藏饼图标签、隐藏中心文字等。然后，我们设置了饼图中心的空洞属性，包括绘制空洞、空洞半径、空洞颜色等。接着，我们设置了饼图的颜色、阴影和渐变属性，其中渐变色为从深灰色到浅灰色的渐变。最后，我们设置了饼图的其他属性，例如数值文字大小、数值文字颜色、饼图间距等，以及设置了饼图数据和图表动画。

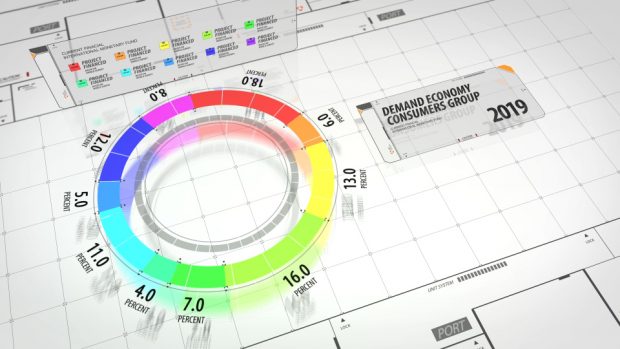

运行代码后，将会显示一个带影音渐变效果的 3D 饼图，其效果类似于下图：

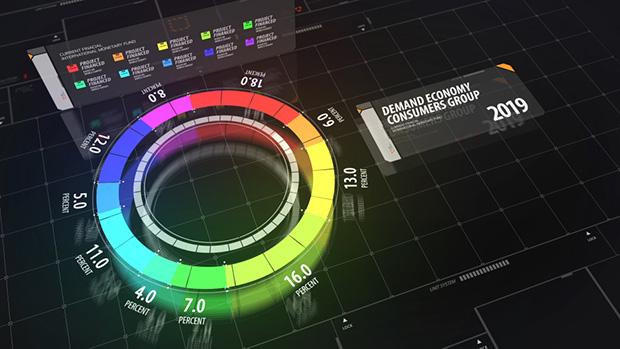

如果想要实现类似下面这张图片的效果，可以使用 setDrawable() 方法来设置饼图的图片，例如：

val pieChart = findViewById<PieChart>(R.id.pieChart)
pieChart.setUsePercentValues(true) // 设置使用百分比
pieChart.description.isEnabled = false // 隐藏图表描述
pieChart.setDrawEntryLabels(false) // 隐藏饼图标签
pieChart.setDrawCenterText(false) // 隐藏中心文字

设置饼图中心的空洞

pieChart.setDrawHoleEnabled(true) // 绘制空洞
pieChart.setTransparentCircleRadius(0f) // 空洞半径为 0（不绘制透明圆）
pieChart.setHoleRadius(40f) // 空洞半径为 40dp
pieChart.setHoleColor(Color.TRANSPARENT) // 空洞颜色为透明

设置饼图的图片

val drawable = ContextCompat.getDrawable(this, R.drawable.pie_chart)
pieChart.setDrawable(drawable)

设置图表动画

pieChart.animateY(1400, Easing.EaseInOutQuad)

设置图表数据

pieChart.data = data
pieChart.invalidate() // 刷新图表

在上面的代码中，我们将饼图中心的空洞颜色设置为透明，然后使用 setDrawable() 方法来设置饼图的图片。
