自动布点软件操作说明

说明：1、此软件为测试版，若使用时出现异常现象，请反馈给区域技术负责人或技术服务部；为避免工程数据文件损坏，测试前应备份数据。
2、数据库需要在公司正式下发的3.2f配置管理工具中完成后，再到自动布点软件中进行识别点位操作。

准备工作：
1、准备已经标好一次码的CAD图纸；
2、自动布点软件；
3、浩辰CAD 2019软件（公司合规软件）。
注：目前一次码主要支持格式为1-56，其它格式尚未完全测试。大家可以测试其它格式，并请提供具体格式及测试结果。
一、图纸裁剪
图纸要求，将图纸裁剪为不超过1000K大小dwg格式图纸，转换为dxf格式。
或按以下操作：
1、用浩辰CAD打开图纸，选择另存为，如下图：

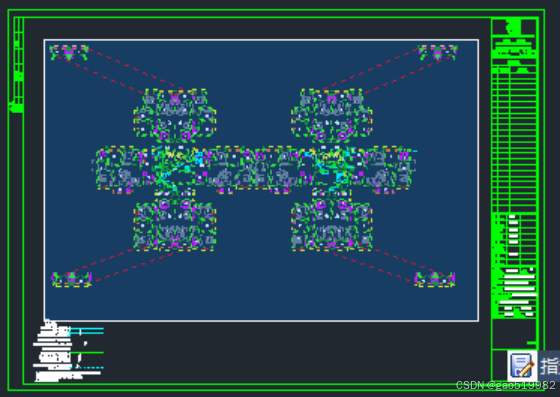

2、执行完⑤保存后，可在选择要导出的图纸部分，如下图，再点击回车，则保存dxf图纸完成。Dxf图纸不能超过5M。

二、自动布点操作

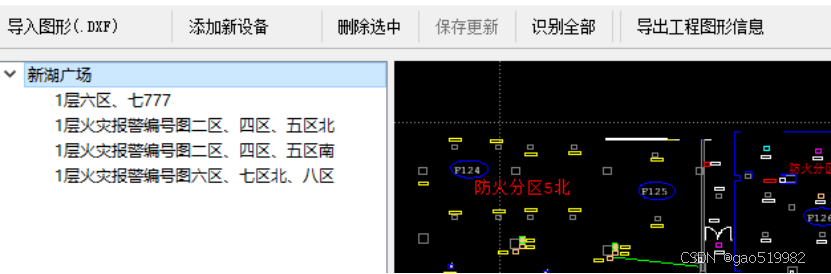

1、打开软件中的Gstcfg.exe文件，打开需要操作的数据库。选中需要识别的控制器号，点击

，打开制作好的图纸（可多选）。

导入图形：导入制作号的dxf图纸；
添加新设备：可以在图纸指定位置添加设备；
删除选中：删除选中的设备；
保存更新：点击后，将会把识别数据与原制作数据的不一致部分，原制作数据会更改更改为识别出的数据。
识别全部：选中工程名称时，识别全部图纸上的数据。选中具体一张图纸时，为识别当前图纸。
导出工程图形信息：选中工程名称时，导出全部图纸上的数据。选中具体一张图纸时，导出当前图纸数据，如果每张图纸分别导出，数据库会自动将每张数据整合在一起。

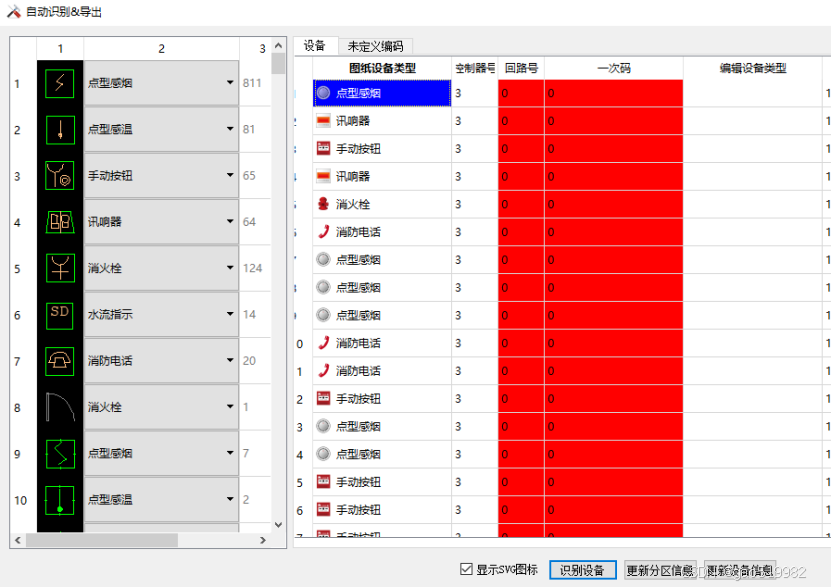

2、点击识别全部，出现下图：

①左栏：可以手动选择图标对应的设备类型，具有自学习功能。
②设备：所有识别的设备。
其中红色代表图纸上有图标，但是没有标记的设备。在列表中选中一个设备，可在图纸上自动定位，可以在列表中直接填入回路号和一次码，使该设备被定义。
黄色代表识别的设备与数据库中设备类型不一致，如果不点击更新设备，则会已原数据库为准。
③未定义编码：数据库中有此设备，但是图纸上没有此设备。选中设备后，点击图纸，可自动将选中设备添加到点击位置。
④显示SVG图标：选中后图纸中设备将会显示SVG格式的图标。
识别设备：识别图纸上的设备类型、一次码。
更新分区信息：识别的设备分区默认为图纸名称，点击后改变原数据库分区信息。
更新设备信息：将制作的数据库替换为识别的数据。

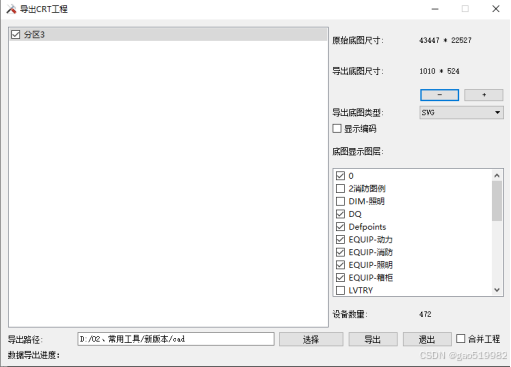

3、所有设备定位完成后，执行1中的导出工程图形信息，如下图（如果单张图纸分别导出，需要选中合并工程），导出的数据与制作的数据合并后，即可使用。

导出过程中，可根据需求更改底图尺寸（建议尺寸与2000）、底图格式以及图层，导出的SVG格式图纸不超过10M。
