AUTOSAR图解==＞AUTOSAR_RS_SoftwareComponentTemplate

AUTOSAR软件组件模板详解

基于AUTOSAR 4.4.0标准规范的软件组件分析

目录

• 1. 概述
• 2. AUTOSAR软件组件架构
  • 2.1 架构层次
  • 2.2 组件通信模型
• 3. 软件组件端口与接口
  • 3.1 组件与端口类型
  • 3.2 接口类型
  • 3.3 数据元素与操作
• 4. 软件组件内部行为
  • 4.1 状态与执行模型
  • 4.2 Runnable实体
  • 4.3 RTE事件机制
• 5. 总结

---

1. 概述

AUTOSAR（AUTomotive Open System ARchitecture）是汽车电子系统的开放式标准化架构，旨在为汽车电子控制单元（ECU）提供一个通用的软件架构。软件组件模板（Software Component Template）是AUTOSAR中的核心概念，定义了应用软件组件的规范。

本文基于AUTOSAR 4.4.0标准，详细分析了软件组件的架构、接口和内部行为，帮助开发者更好地理解和应用AUTOSAR软件组件模型。

---

2. AUTOSAR软件组件架构

2.1 架构层次

AUTOSAR采用分层架构设计，将软件组件与底层硬件隔离，提供了标准化的接口和通信机制。

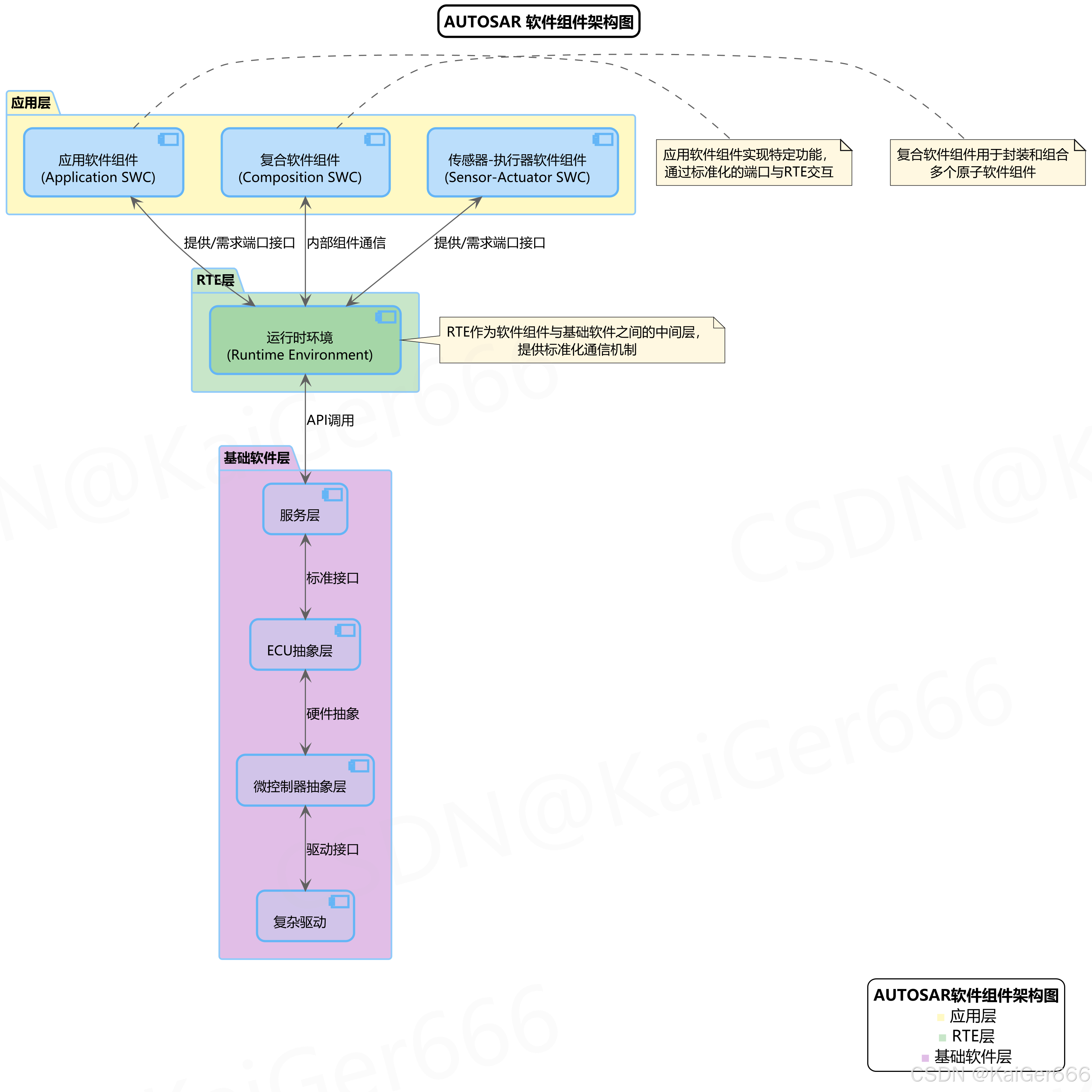

图2.1 AUTOSAR软件组件架构图

AUTOSAR软件架构主要包含以下三个层次：

1. 应用层：

   • 应用软件组件（Application SWC）：实现特定的应用功能，如车身控制、发动机管理等
   • 传感器-执行器软件组件（Sensor-Actuator SWC）：负责与物理传感器和执行器交互
   • 复合软件组件（Composition SWC）：将多个原子软件组件组合成更复杂的功能单元

2. RTE层：

   • 运行时环境（Runtime Environment）：作为应用层和基础软件层之间的中间件，提供标准化的通信接口
   • RTE实现了AUTOSAR虚拟功能总线（VFB）的概念，允许软件组件之间通过端口进行通信

3. 基础软件层：

   • 服务层：提供系统服务，如诊断、网络管理等
   • ECU抽象层：抽象ECU硬件的具体实现
   • 微控制器抽象层：提供微控制器硬件的标准化接口
   • 复杂驱动：实现特定硬件的驱动功能

2.2 组件通信模型

软件组件通过RTE进行通信，采用以下机制：

• 标准化端口接口：每个软件组件通过提供端口（P-Port）和需求端口（R-Port）定义其对外接口
• RTE API：RTE为每个软件组件生成特定的API，用于端口之间的数据交换和服务调用
• 通信独立性：软件组件不感知底层通信机制，可以是ECU内部通信或网络通信

这种架构设计带来了以下优势：

• 软件组件可以独立开发和测试
• 软件组件可以在不同ECU之间迁移和重用
• 底层硬件变更对应用软件几乎没有影响

---

3. 软件组件端口与接口

3.1 组件与端口类型

AUTOSAR定义了多种软件组件类型和端口类型，用于不同的功能场景。

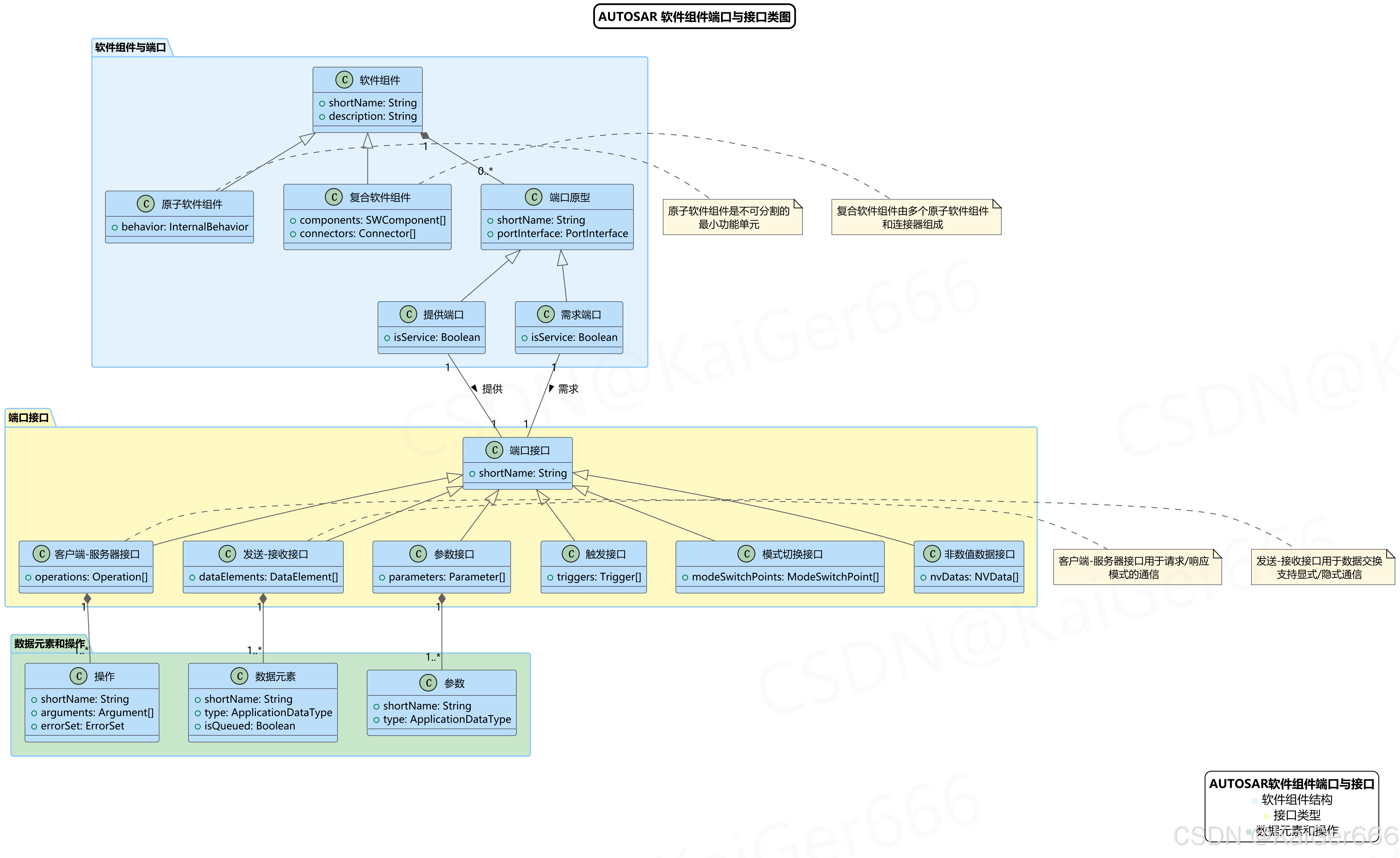

图3.1 AUTOSAR软件组件端口与接口类图

软件组件类型包括：

1. 原子软件组件（Atomic Software Component）：

   • 不可再分的最小功能单元
   • 包含内部行为（Internal Behavior）描述
   • 可以独立部署和实例化

2. 复合软件组件（Composition Software Component）：

   • 由多个原子软件组件组成
   • 通过内部连接器（Connector）定义组件间的通信
   • 提供更高层次的功能封装

端口类型包括：

1. 提供端口（Provide Port, P-Port）：

   • 提供接口实现
   • 对应服务提供者角色

2. 需求端口（Require Port, R-Port）：

   • 需要使用其他组件提供的接口
   • 对应服务请求者角色

3.2 接口类型

AUTOSAR定义了多种接口类型以支持不同的通信需求：

1. 客户端-服务器接口（Client-Server Interface）：

   • 基于请求-响应模式
   • 包含一组操作（Operation）
   • 支持同步和异步调用
   • 适用于命令和控制功能

2. 发送-接收接口（Sender-Receiver Interface）：

   • 基于数据交换模式
   • 包含一组数据元素（Data Element）
   • 支持显式和隐式通信
   • 适用于周期性数据传输

3. 参数接口（Parameter Interface）：

   • 用于配置参数的交换
   • 支持在不同软件组件间共享配置数据

4. 触发接口（Trigger Interface）：

   • 用于触发其他组件的行为
   • 不传递数据，只传递事件通知

5. 模式切换接口（Mode Switch Interface）：

   • 用于通知模式变化
   • 支持系统状态转换管理

6. 非易失数据接口（NV Data Interface）：

   • 用于访问非易失存储器中的数据
   • 支持持久化数据的读写

3.3 数据元素与操作

接口中的基本元素包括：

1. 数据元素（Data Element）：

   • 定义在发送-接收接口中
   • 具有明确的数据类型
   • 可以是队列化（queued）或非队列化的

2. 操作（Operation）：

   • 定义在客户端-服务器接口中
   • 包含输入参数、输出参数和可能的错误返回
   • 类似于函数调用

3. 参数（Parameter）：

   • 用于系统配置
   • 可在不同组件间共享

---

4. 软件组件内部行为

4.1 状态与执行模型

软件组件的内部行为定义了组件的实现逻辑和执行模型。

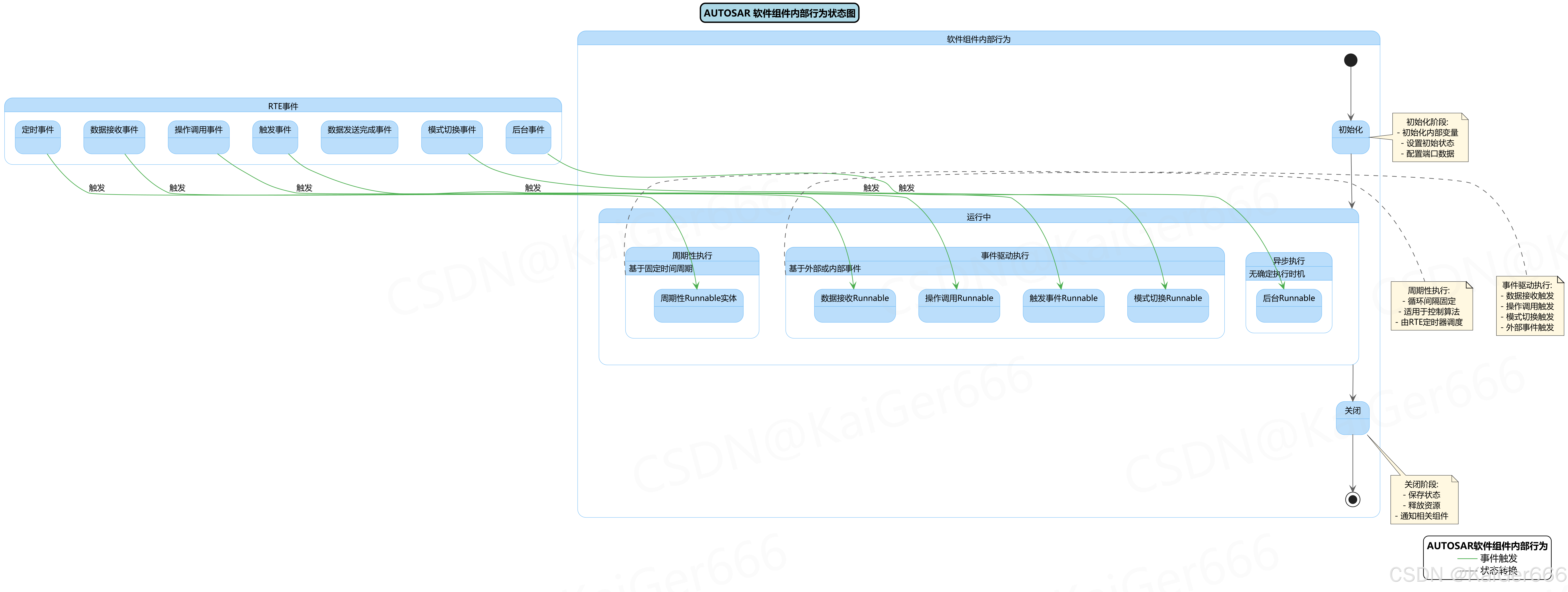

图4.1 AUTOSAR软件组件内部行为状态图

软件组件的生命周期包括以下状态：

1. 初始化（Initialization）：

   • 在系统启动时执行
   • 初始化内部变量和状态
   • 准备端口数据和通信资源

2. 运行中（Running）：

   • 系统正常运行的主要状态
   • 包含多种执行模式：
     • 周期性执行：按固定时间间隔执行
     • 事件驱动执行：响应外部或内部事件
     • 异步执行：后台任务，无确定执行时机

3. 关闭（Shutdown）：

   • 系统关闭前执行
   • 保存状态数据
   • 释放资源并通知相关组件

4.2 Runnable实体

Runnable实体是软件组件内部行为的基本执行单元：

1. 周期性Runnable：

   • 由RTE定时器定期触发
   • 适用于控制算法和监控功能
   • 具有固定的执行周期和优先级

2. 事件驱动Runnable：

   • 数据接收Runnable：当新数据到达时触发
   • 操作调用Runnable：当服务被调用时触发
   • 触发事件Runnable：响应外部触发事件
   • 模式切换Runnable：响应模式变化

3. 后台Runnable：

   • 在系统空闲时执行
   • 优先级较低，可被中断
   • 适用于非实时任务

4.3 RTE事件机制

RTE事件是触发Runnable实体执行的机制：

1. 定时事件（Timing Event）：

   • 基于系统时钟周期性触发
   • 控制Runnable的执行频率

2. 数据接收事件（Data Received Event）：

   • 当新数据通过接收端口到达时触发
   • 可以设置过滤条件和阈值

3. 数据发送完成事件（Data Send Completed Event）：

   • 数据发送操作完成后触发
   • 用于确认数据传输状态

4. 操作调用事件（Operation Invoked Event）：

   • 当客户端调用服务器端操作时触发
   • 支持同步和异步模式

5. 触发事件（Trigger Event）：

   • 外部事件通知
   • 不包含数据传输

6. 模式切换事件（Mode Switch Event）：

   • 当系统模式发生变化时触发
   • 用于状态转换管理

7. 后台事件（Background Event）：

   • 系统空闲时触发
   • 低优先级的任务调度

---

5. 总结

AUTOSAR软件组件模型提供了一个灵活、可扩展和可重用的框架，用于开发汽车电子控制系统。其主要特点包括：

1. 标准化架构：

   • 分层设计，将应用与底层硬件隔离
   • 明确定义了组件、接口和行为
   • 促进不同供应商间的协作

2. 组件化设计：

   • 支持功能模块化和复用
   • 明确的接口定义降低了组件间的耦合
   • 支持原子组件和复合组件，满足不同复杂度需求

3. 灵活的通信机制：

   • 多种接口类型适应不同通信需求
   • 虚拟功能总线实现位置透明的通信
   • 组件间通信不依赖于物理部署

4. 强大的执行模型：

   • 支持周期性、事件驱动和异步执行
   • 基于RTE事件的触发机制
   • 明确的生命周期管理

通过AUTOSAR软件组件模型，汽车电子系统开发者可以实现：

• 更高的软件复用率
• 更好的系统可靠性和可维护性
• 更高效的开发流程和协作模式
• 更灵活的功能分配和系统集成

随着汽车电子系统日益复杂，AUTOSAR软件组件模型将继续发挥重要作用，为智能网联汽车提供可靠的软件架构基础。
