mmwave Demo Visualizer中文使用说明书-第一章设置说明

0、开篇说明

本系列文章是寄语mmwave Demo Visualizer的user Guide进行编写的，行文结构基本上是参考的这个文档，但内容并不是完全翻译，是根据自己的理解进行编写的，如果发现我理解的和实际情况有出入，欢迎批评指正。参考文件版本：SWRU529C–May 2017–Revised April 2020。使用的软件为mmWave_Demo_Visualizer 2.1.0版本。

一、 设置说明

1.1 路径设置

路径设置只在第一次使用这个软件的时候需要设置，后面都不需要进行设置。设置的时候不要选择TI云的那个选项，太慢。

1.2 器件设置（主要是硬件安装）

按照对应板卡的SDK的user guid进行设置，这里不赘述。毫米波SDK连接

1.3 串口设置

这一步很重要，需要按步骤进行设置

1.3.1 串口端口

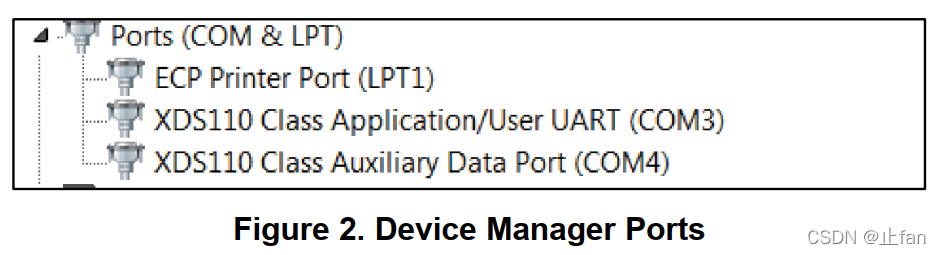

插上USB线，然后就可以在PC端的设备管理器找到对应的COM口。如下图中User UART（COM3）这个口是用来传输命令的，也就是向芯片传递配置信息的，这个是CFG_port
。Data Port（COM4）对应的是数据端口，是用来传输数据的，数据是以二进制的形式进行传输的，包含距离、多普勒、角度等多种信息，具体可以看软件协议。

1.3.2 串口波特率

CFG_port的波特率是115200，Data Port建议设置为921600，也可以提高波特率，最高支持3125000，用户可以自己在下拉菜单里选择。不过建议就用默认的就好。

 1.3.3 其它

其它的基本上就没有预先配置的东西了，软件的基本操作自己尝试就好。需要说明的是，如果连接不上串口的话，可能是端口没有配置对，如果还是不行，就重启一下软件，或者是复位一下芯片即可。

第一章到此就没有了，翻译不易，多多点赞。
