Matlab模型开发之——Model Reference引用模型笔记

目录

从头开始创建引用模型

准备工作：

架构设计：（更适用从下至上的开发模式）

软件开发tips：

优点：

缺点：

对于已有集成模型转换为引用模型：

Tips:

后言：

---

从头开始创建引用模型

准备工作：

1、新建文件夹ref专门存放需引用的模型，可根据功能分为子文件夹

2、在MATLAB中添加ref文件夹及子文件夹路径

架构设计：（更适用从上至下的开发模式）

1、根据通讯协议，通讯组件建模（可通过m脚本自动导入）

2、根据需求搭建功能组件框架，其中仅接口

3、从LIB拖取新Model reference模块，直接填功能组件的名称（MATLAB会根据名称在路径中自动引用该模型）

4、根据引入的模型接口，创建集成模型的from goto接口（可通过m脚本自动创建）（所有功能模型的交互均通过from goto）

软件开发tips：

1、保证模型配置与集成模型统一。可通过在集成模型的配置中进行配置传播设置，使引用模型配置与集成模型保持一致。

优点：

1、功能组件模型与集成模型相互独立。各功能组件可以分别版本管理，方便功能模型成熟时多项目开发引用

2、功能组件模型与集成模型保持一致性。若一边改动，另一边会同步自动更新，避免集成模型上变更但组件模型不会迭代更新

3、数据字典可以跟随各功能模型，集成时也是引用的状态

4、方便功能模型测试，避免一个集成模型只有一个大的数据字典，单独功能测试时都需加载很多数据

缺点：

1、一般模型生成代码会在xx_ert_rtw文件中，但使用引用模型后，最外层主模型生成的代码在xx_ert_rtw文件中，内部的引用模型slprj-ert中按照引用模型名称再各个引用模型文件夹中。虽然在代码层面也将引用模型像原子系统一样独立出来，但是代码集成太多较为麻烦。建议通过脚本汇总代码文件方便集成

2、生成代码时会给每个引用模型单独生成缓存文件.slxc，默认生成在当前模型路径下。建议通过matlab-simulink配置自动汇总缓存文件到单独的文件夹中方便管理。

3、每次生成代码时，没有变动的部分会读取缓存文件，引用模型一个个执行生成代码，时间较长；若数据字典中有定义改变，与缓存文件中不同，会导致报错，需要删去MATLAB模型路径，然后删去缓存文件，最好统一删去所有缓存文件及xx_ert_rtw   slprj代码文件，然后重新加载模型路径，重新生成代码，由于没有缓存文件，执行生成代码的时间会更长。

4、项目使用中，偶尔会出现生成代码没有识别到数据字典中几个数据变动，仍根据缓存文件生成代码。

对于已有集成模型转换为引用模型：

方式1：转换为引用模型

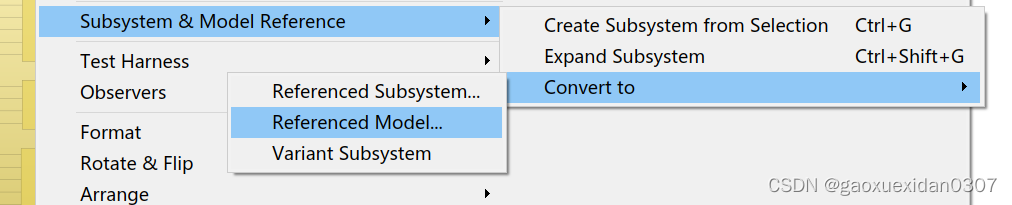

1、右键功能模型如下选择

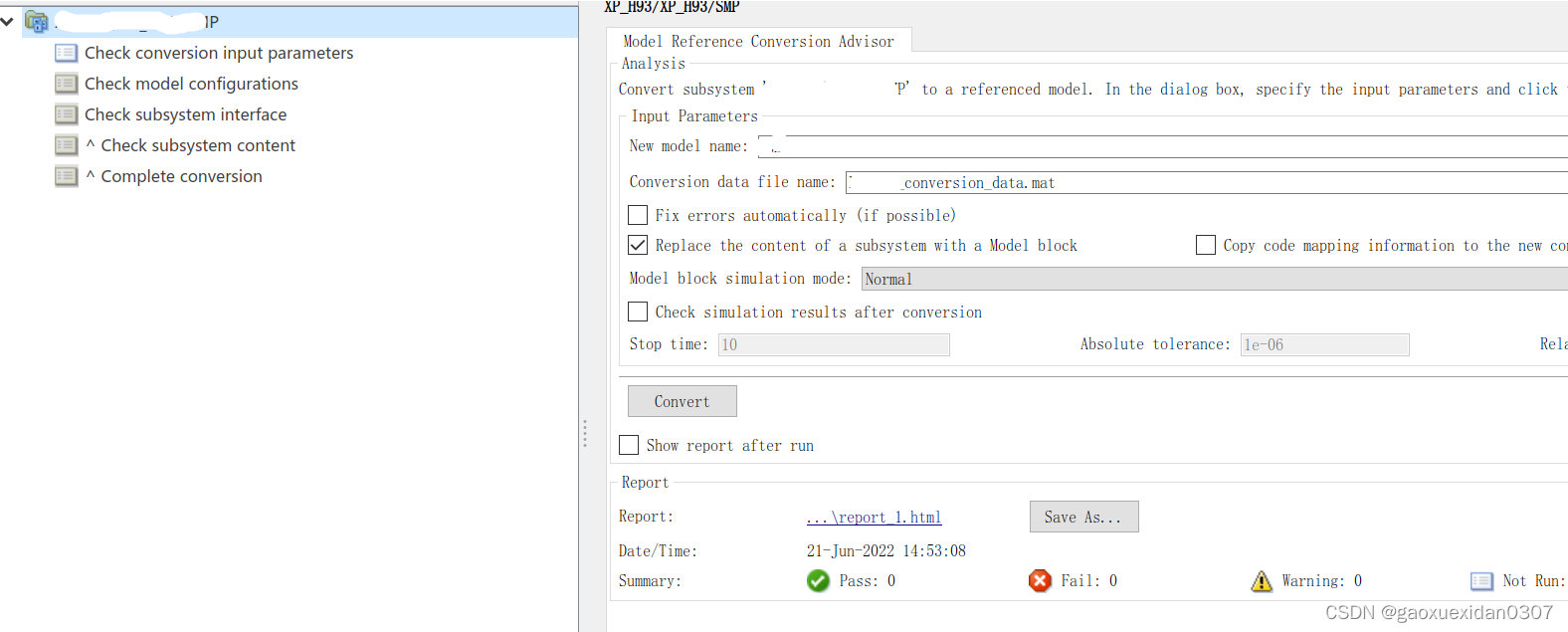

保持默认选项，进行转换的静态扫描

2、会自动在当前模型路径中生成功能模型，集成模型中也已转换为模型引用

3、生成代码无影响

Tips:

静态扫描时经常报错导致转换不太方便。

方式2：转换为引用子系统

1、右键模型可直接转换

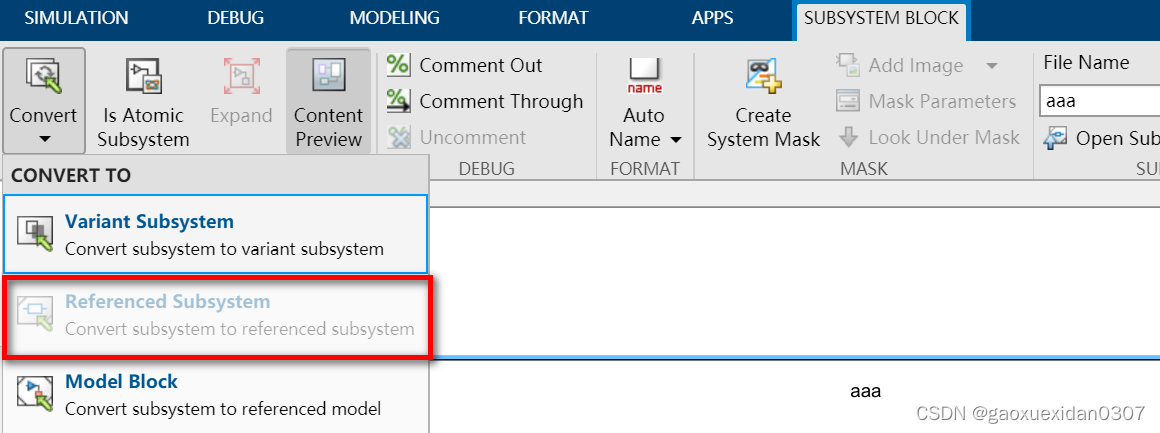

或通过菜单栏转换：

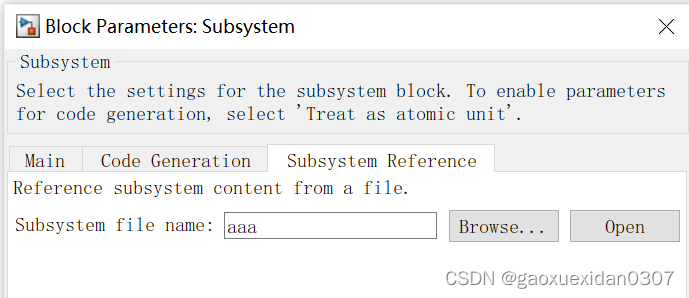

 2、在当前matlab路径下生成同名引用模型

3、若将ref model转移到单独的文件夹管理，记得将ref路径重新选择



后言：

        刚开始为了多功能模型团队协同开发，所以考虑使用引用模型的方式，优缺点就像上文中提到的那样，由于每次迭代代码的时间更长还有生成代码时的诸多麻烦，所以后面放弃了这种形式。可能在平台化功能模型定型后想做成库的时候再采用model ref更好，开发过程中使用优势并不明显。

        刚好提到了模型库，至于模型库与引用模型的区别，个人观点，在生成代码上我认为是一样的，模型库更适用于基础功能模块，方便功能建模，适用所有项目软件开发共同使用；而引用模型更适用于功能模型，适用平台项目引用成熟功能模块快速集成。

        另，介绍说model ref可以用于保护模型的功能，可以给模型可读、仿真、生成代码分别设置密码。有待后面有机会再研究。
