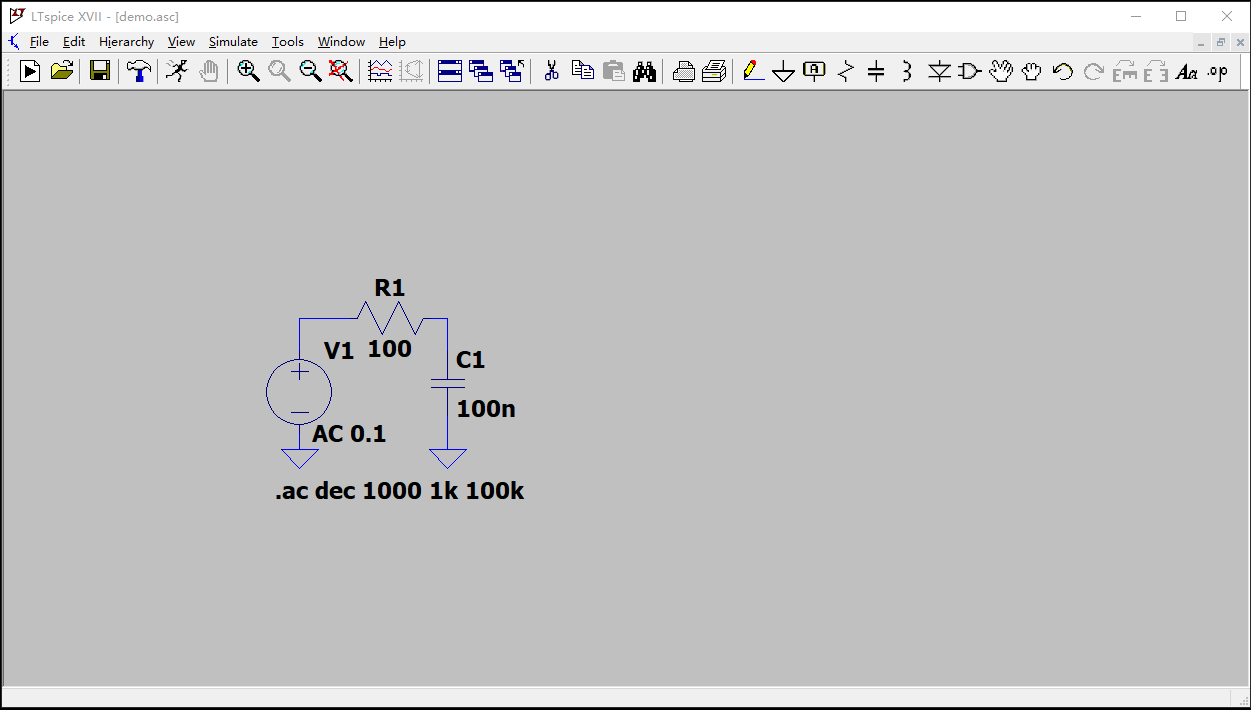

如下图，新建一个简单的RC低通滤波电路，可以计算截止频率为15915.49430919Hz
RC滤波

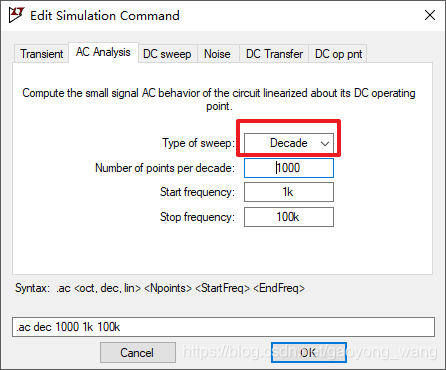

仿真命令编辑窗口选择AC Analysis，Type of sweep 选择Decade，点数根据实际情况选取，计算机资源较好的话尽量多一点，开始频率和截止频率要选取在合适的范围内，如果不合适可以修改后再次进行仿真。
仿真参数

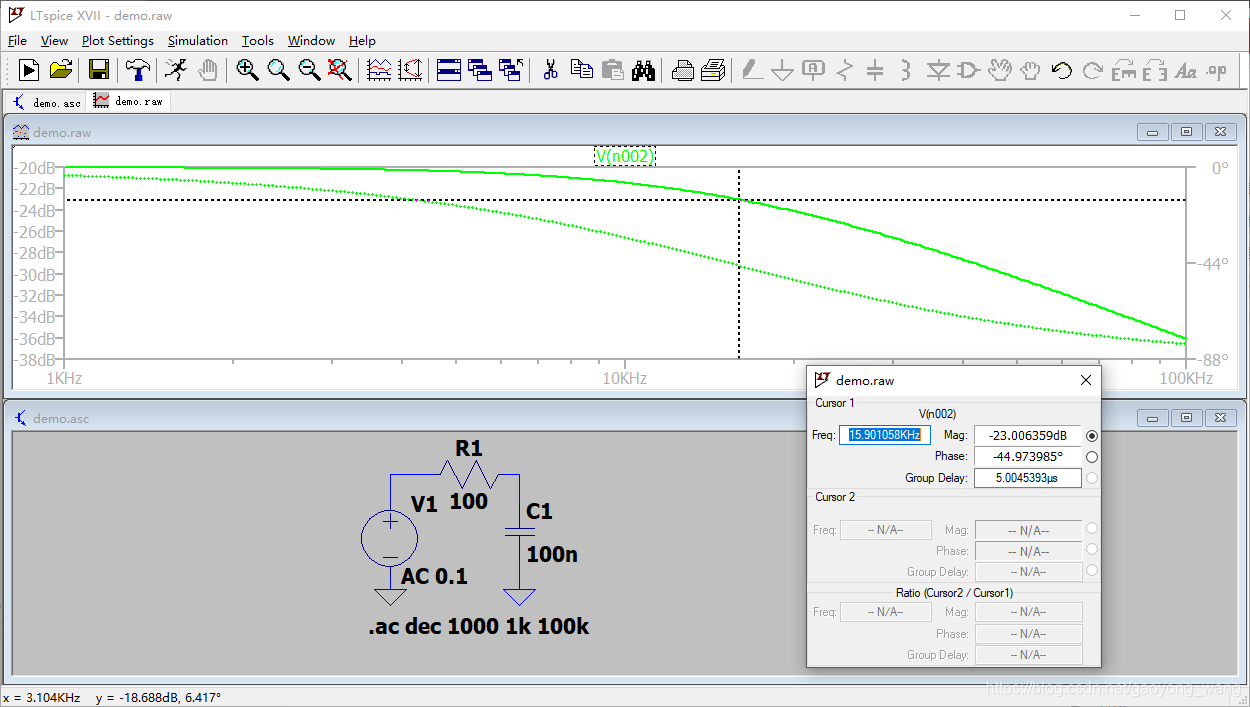

可以看到运行仿真后，测量R1C1网络绘制出来的就是伯德图，-3dB截止频率为15.9Khz，这与我们计算结果是吻合的。
仿真结果
LTspice默认幅频特性曲线和相频特性曲线绘制在一起，如果要将两个分开，可以添加一个绘图区，如下图操作：
分离曲线
