LTspice基础教程-021.LTspice原理图层次化设计

LTspice仿真原理图支持层次化设计，层次化设计可以使原理图看起来更加简洁。
所谓层次化设计就是将一部分电路封装成一个器件，这个器件通过输入输出端口与被封装电路进行电气连接，其他原理图可调用这个器件，也即调用这一块电路。
下面我们做一个简单的演示，来讲解如何层次化设计。

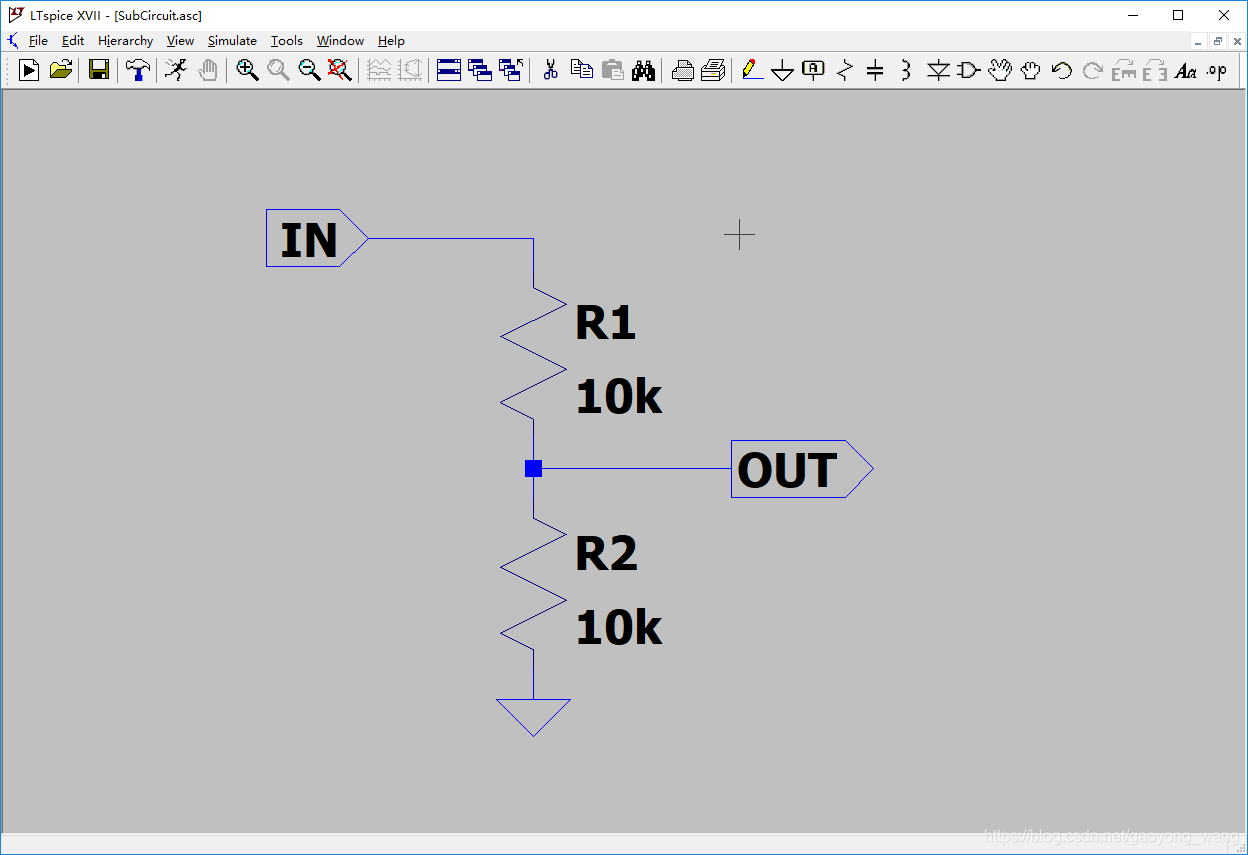

首先我们新建一个子电路图，名字随意，我这里命名SubCircuit.asc，然后做一个简单的电阻分压电路，如下图：

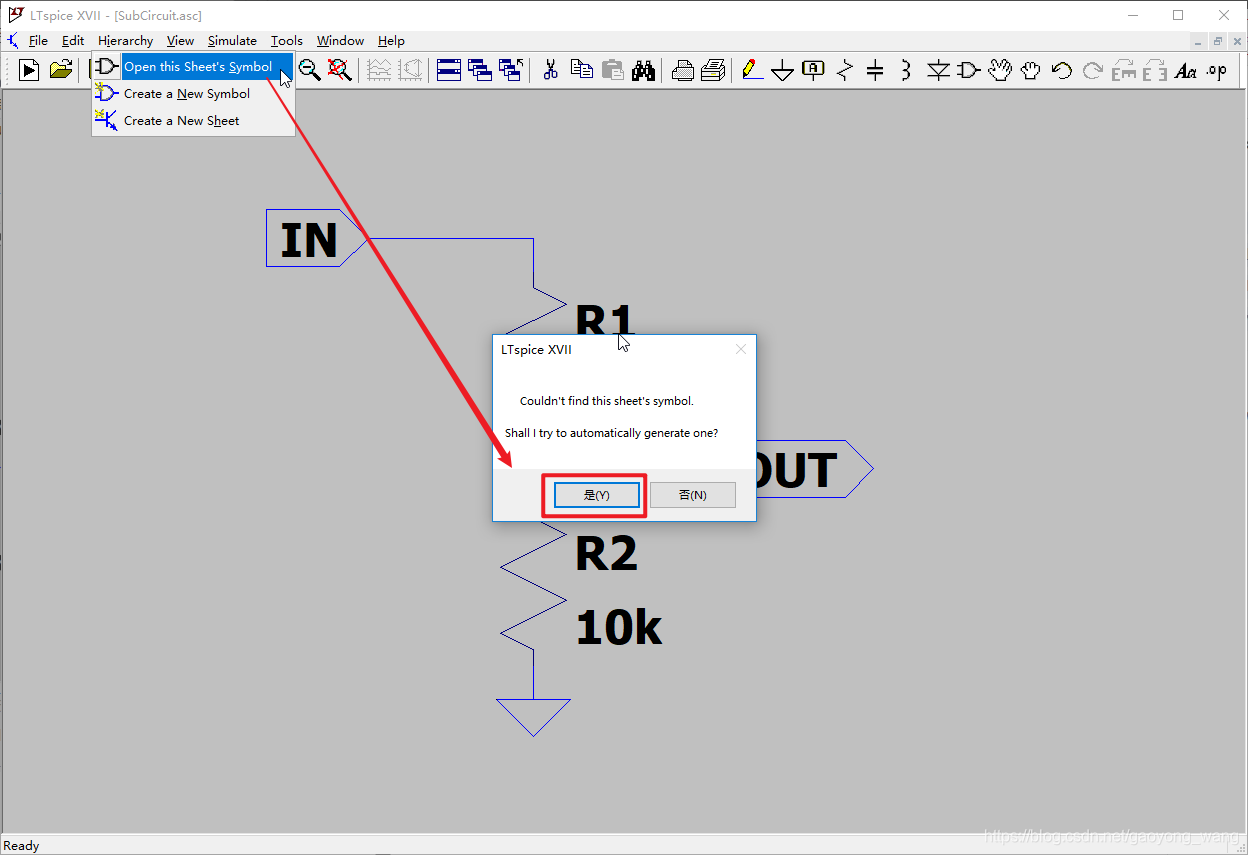

然后点击菜单栏，Hierarchy–>Open this Sheet’s Symbol，当弹出对话框时我们选择是即可。

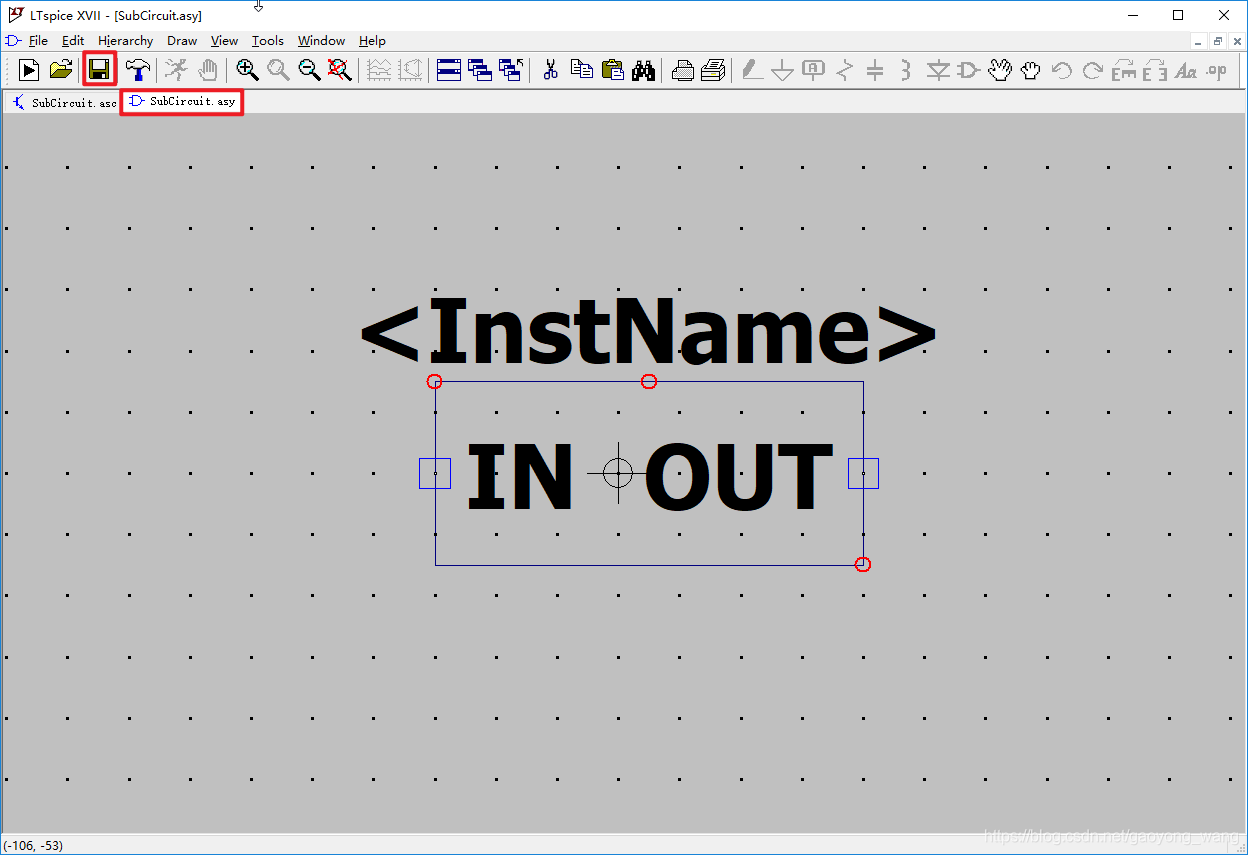

然后软件会自动创建一个和原理图名字相同的原理图符号，记得保存这个符号：

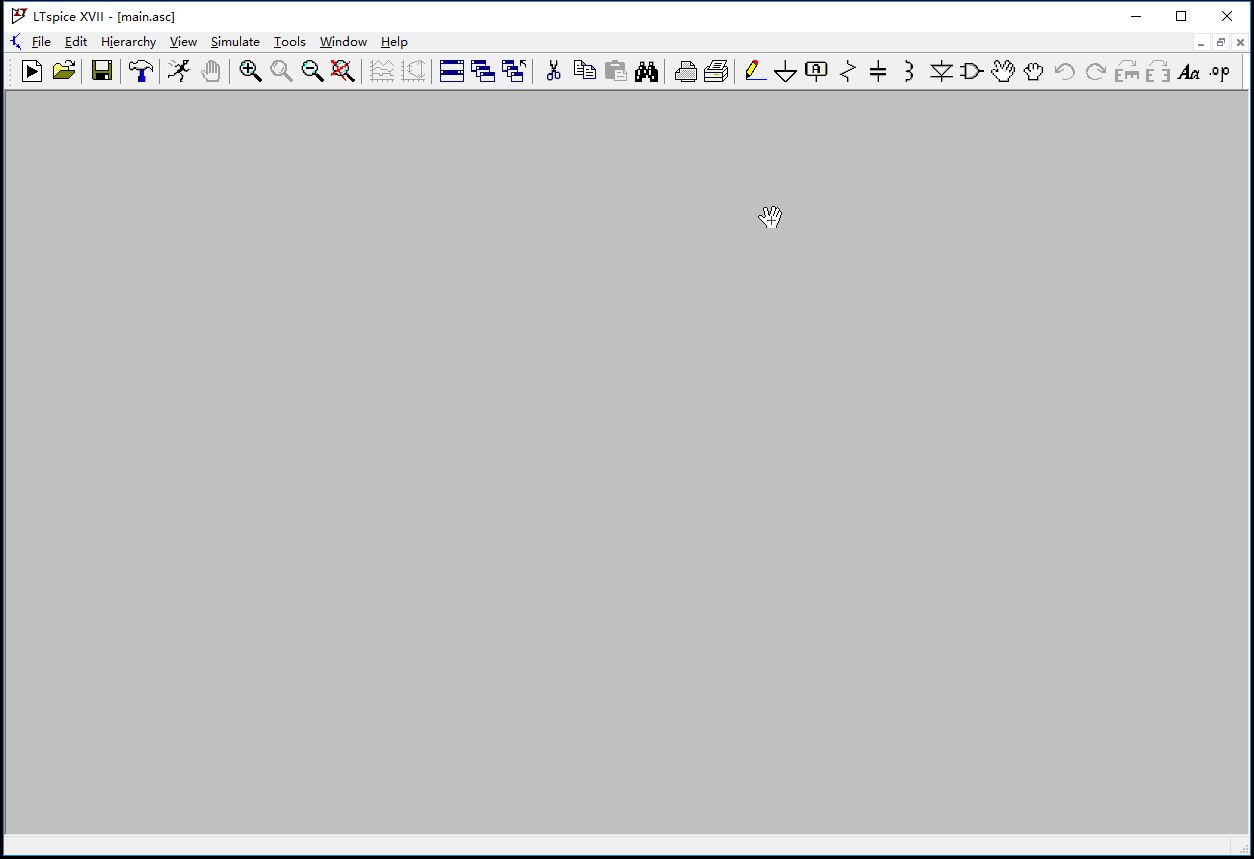

关闭这张原理图和原理图符号（可以不关闭），新建一张图，命名为main.asc，在这张图里即可调用上一步建立的SubCircuit.asc：
