FFT是快速傅里叶变换 (fast Fourier transform)。我们可以使用LTspice的FFT功能进行信号的FFT分析。
关于傅里叶变换可以看看这个3D动画：傅里叶变换。

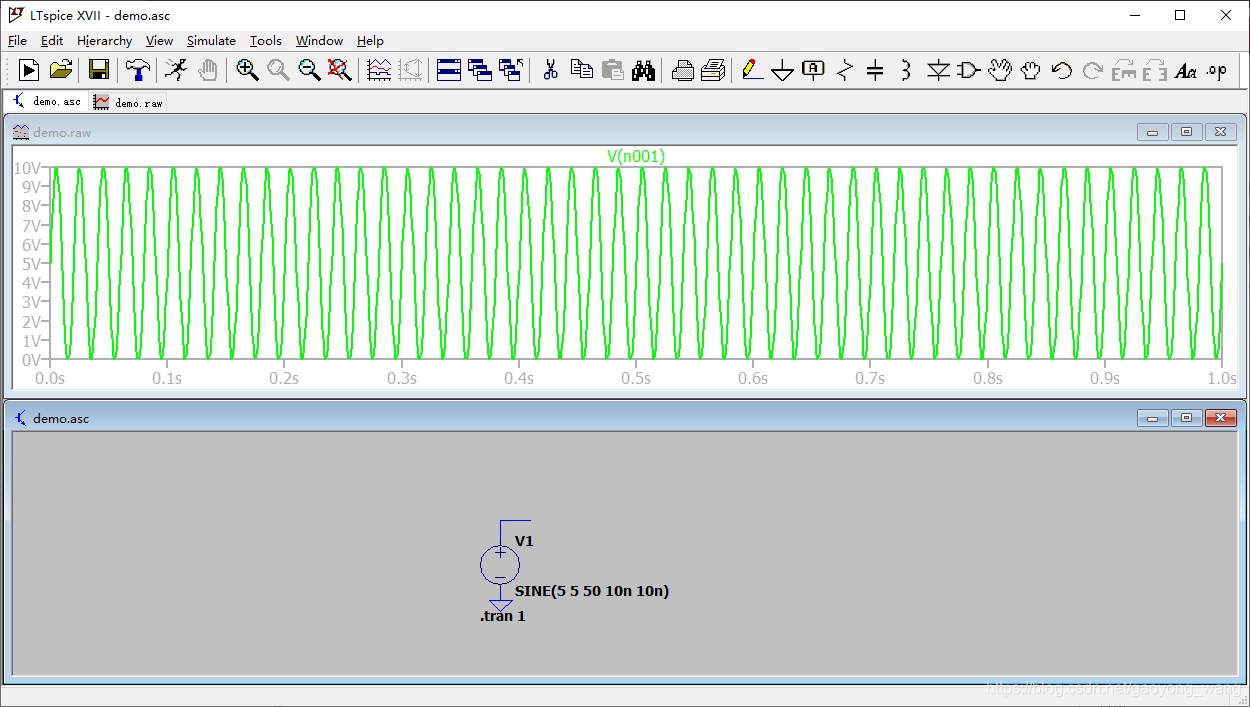

首先我们绘制一个50Hz的正弦波，如下图：
正弦波
激活波形查看器后，展开菜单栏【View】–>【FFT】：
FFT功能

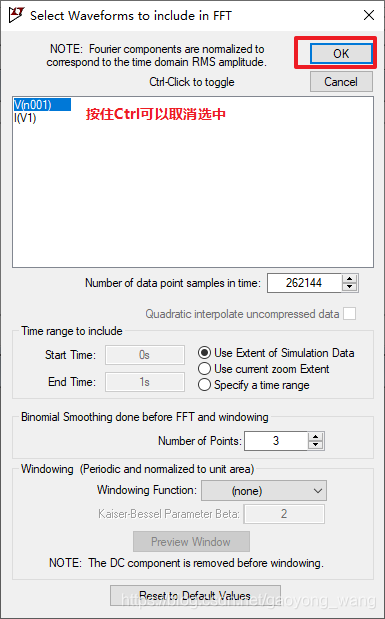

选择需要分析的波形，设置合适的参数即可：
FFT参数设置

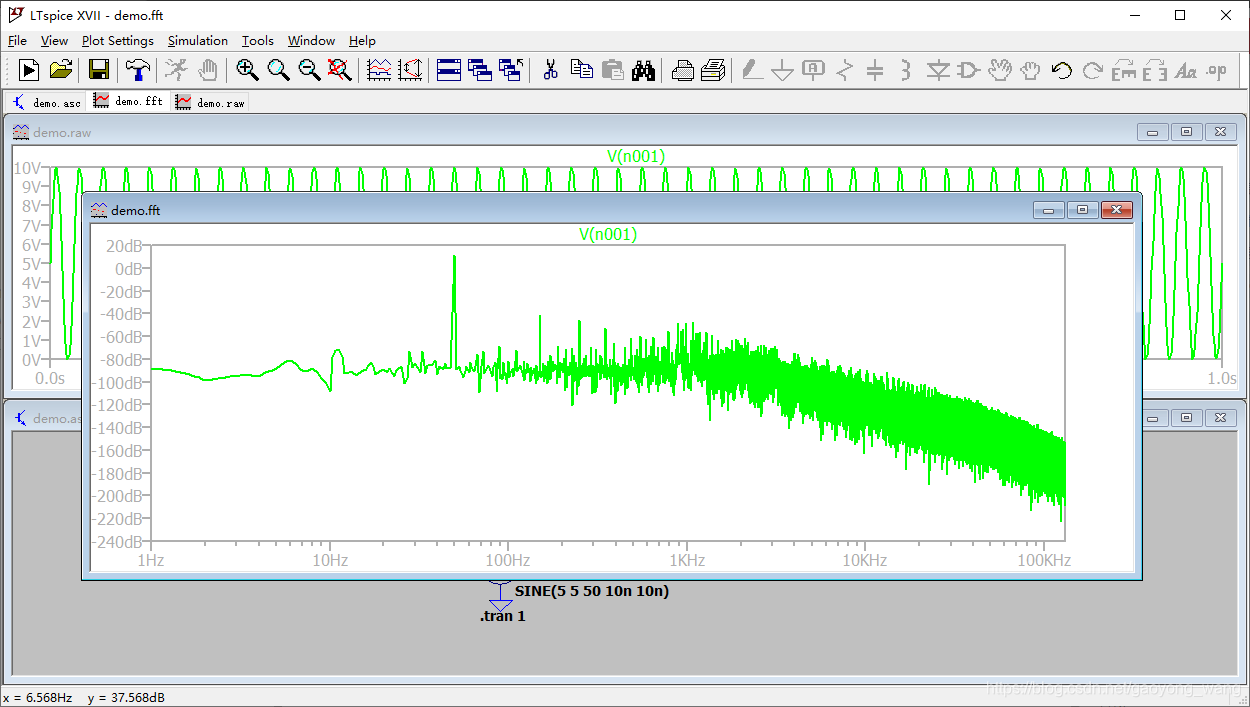

绘制波形如下：
FFT绘图
