硬件学习笔记第二节电容

电容一般分为贴片电容和插件电容两大类。

在材料上有瓷片电容，电解电容，钽电容，CBB电容，安规电容（X电容，Y电容），穿心电容（用来解决EMC电磁兼容）。

X电容，Y电容，穿心电容这三个电容对功能没有影响，但是对性能有影响。

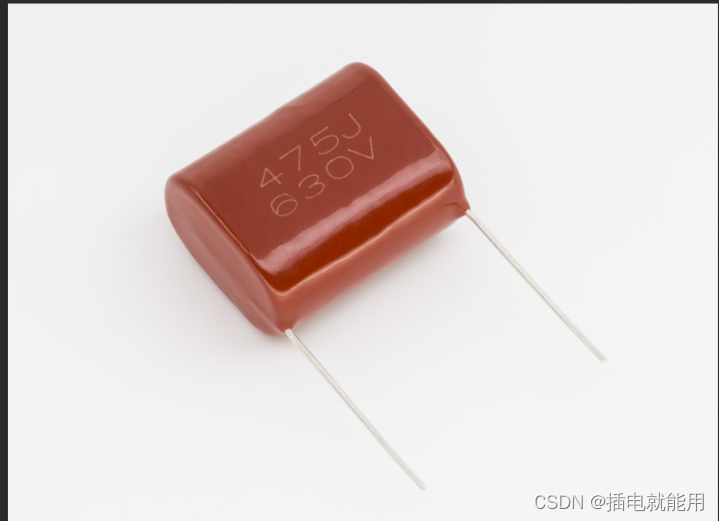

CBB电容：容量比较小PF~NF

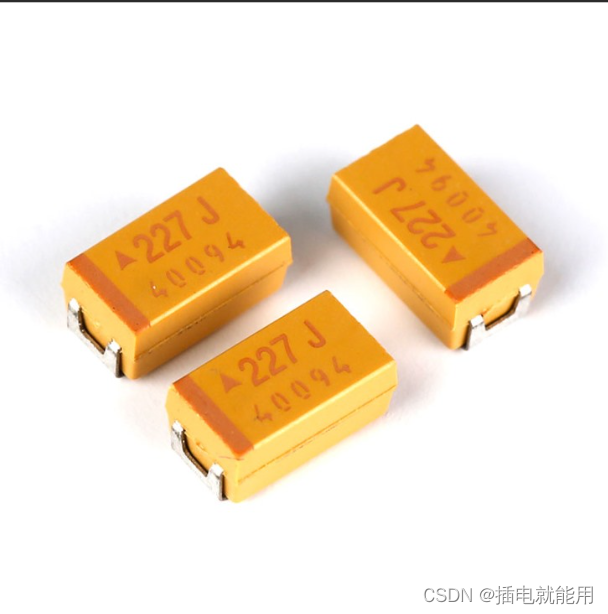

钽电容：图片上带有那个深色竖线那端是正极。

缺点：价格高，耐压不高，容量越大耐压越低。

优点：1.体积小，容量大。

           2.使用温度范围较宽，一般钽点解电容器都能在-50℃~100℃的温度下正常工作。

           3.寿命长、绝缘电阻高、漏电流小、钽电解电容器中钽氧化膜介质不仅耐腐蚀，而且长时间工作能保持良好的性能。

           4.阻抗频率特性好，对频率特性不好的电容器，当工作频率高时电容量就大幅度下降，损耗也急剧上升，但周体电解电容可工作在50kHz以上，钽电容随频率上升，也要出现容量下降的现象，但下降幅度小，有资料表明，工作在10kHz时钽电容容量下降不到20%，而铝电容的容量能下降到40%。

           5.可靠性高，钽氧化膜的化学性能稳定，又因钽阳极基体Ta205能耐强酸，强碱，所以它能使用固体或含酸的电阻率很低的液体电解质，这就使得钽电解的损耗比铝电解电容小，且温度稳定性良好。

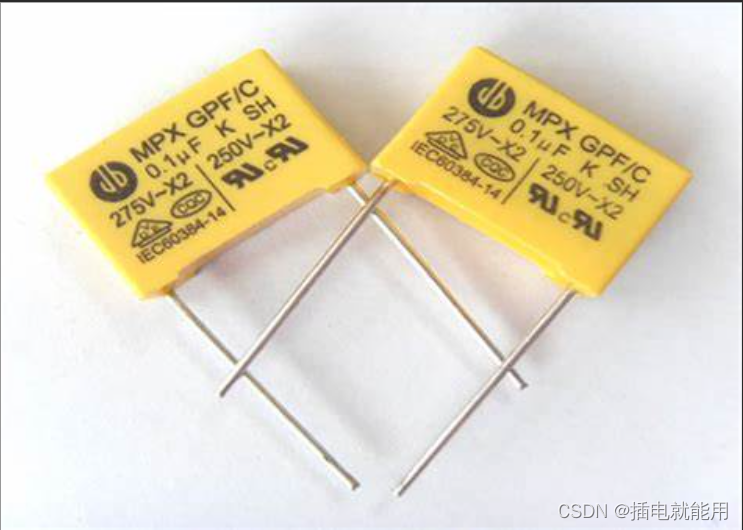

X电容：也叫差分电容，一般用来滤除差分信号，两根信号之间的干扰源

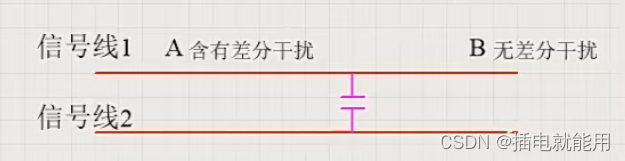

假设在A点存在差分干扰，到了B点就没有差分干扰了。

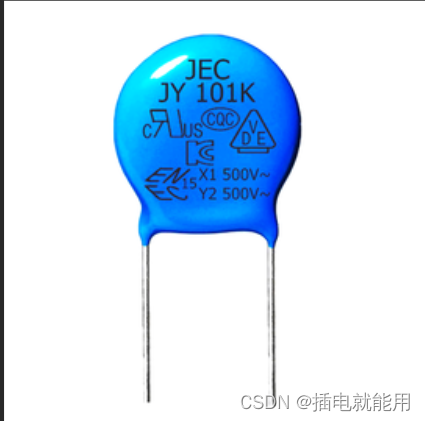

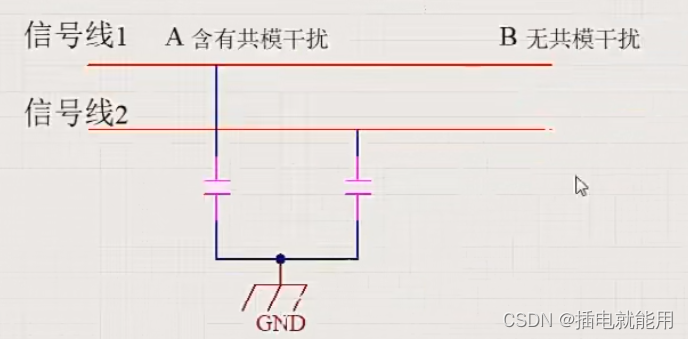

Y电容：在电路中滤除共模干扰信号，信号对大地的干扰

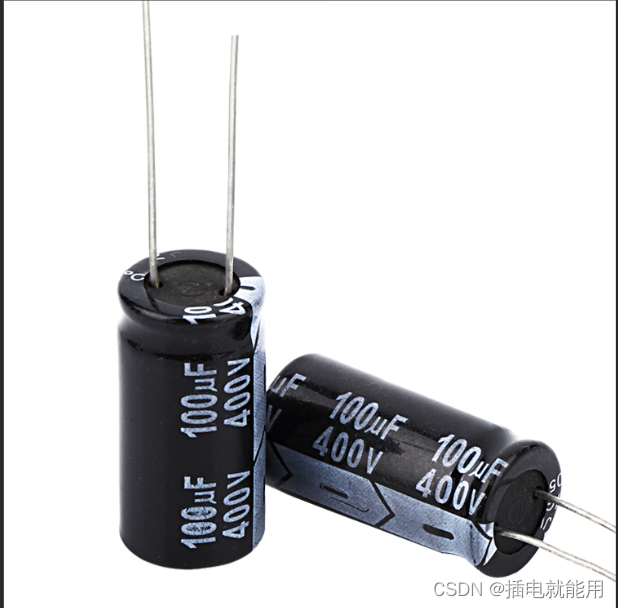

铝电解电容：带白色的为负

优点：价格低，容量很大，耐压可以很高1000V，600V。

           高频应用场合中：容量放足够余量即可。

缺点：1.体积大。

           2.有电解液易挥发寿命短。

           3.阻抗比较大，发热，加速电解液的挥发，容量急剧下降，使用温度范围较窄。

贴片铝电解电容相对于插件铝电解电容的缺点：

           1.耐压不够高，常用到就几十伏。

           2.容量不够大，到几百微法。

           3.抗震性不高，点红胶工艺。

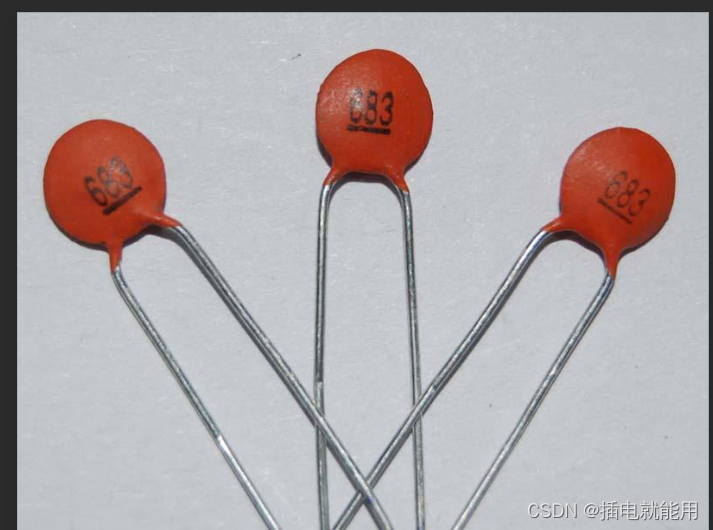

瓷片电容：

电容在电路当中的作用

作为源：对后级的电路提供能量，放电， 对源进行充电，充电，容值要偏大，一般采用钽电容和电解电容。

滤波：容值要偏小。

在电路设计的时候，电压要稳定，源往往与负载相隔很远，增加电容就可以起到稳定电压作用，电容两端电压不能突变。

各种电容优缺点

极性	名称	制作	优点	缺点
无	无感CBB电容	2层聚丙乙烯塑料和 2层金属箔交替交杂 然后捆绑而成	无感，高频特性好，体积较小	不适合做大容量，价格较高，耐热性能较差
无	CBB电容	2层聚丙乙烯塑料和 2层金属箔交替交杂 然后捆绑而成	有感，高频特性好，体积较小	不适合做大容量，价格较高，耐热性能较差
无	瓷片电容	薄瓷片两面渡金属膜银而成	体积小，耐压高，价格低，频率高（有一种时高频电容）	易碎，容量低
无	云母电容	云母片上镀两层金属薄膜	容易生产，技术含量低	体积大，容量小（几乎没用了）
无	独石电容		体积比CBB更小，其他同CBB，有感
有	电解电容	两片铝带和两层绝缘膜相互层叠，转捆后浸泡在电解液（含酸性的合成溶液）中	容量大，耐压	高频特性不好
有	钽电容	用金属钽作为正极，在点解质外喷上金属作为负极	稳定性好，容量大，高频特性好	造价高（一般用于关键地方），耐压不高

电容的标称及识别方法

电容标称值：

通常在容量小于10000pF的时候，用pf做单位，而且用简标，

如：1000pF标为102、10000pF标为103。

当大于10000pF的时候，用uF做单位。

为了方便起见，大于100pF而小于1uF的电容常常不注单位。没有小数点的，它的单位是pF，有小数点的，它的单位是nF。

例如，3300就是3300pF也可以是332，0.1就是0.1uF等。

注：像刚才的简标常用于以pF为单位的电容，如1000pF就是10X102标为10和2既102，100000当然是104了，3300则为332。

电容在电路中实际要承受的电压不能超过它的耐压值。在滤波电路中，电容的耐压值不要小于交流有效值的1.42倍。

使用电解电容的时候，还要注意正负极不要接反。

不同电路应该选用不同种类的电容。谐振回路可以选用云母，高频陶瓷电容，隔直流可以选用纸介，涤纶，云母，电解，陶瓷等电容，滤波可以选用电解电容，旁路可以选用涤纶，纸介，陶瓷，电解电容。

电容在装入电路前要检查它有没有短路，断路和漏电等现象现象，并且核对它的电容值。安装的时候，要使电容的类别、容量、耐压等符号容易看到，以便核实。

电容的分类和作用

电容，由两个金属极，中间夹有绝缘材料（介质）构成。由于绝缘材料的不同，所构成的电容器的种类也有所不同：

按结构可分为：固定电容，可变电容，微调电容。

按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容点解电容。

按极性分为：有极性电容和无极性电容。我们最常见到的就是点解电容。

电容在电路中具有隔断直流电，通过交流电的作用，因此常用于极间耦合、滤波、去耦、旁路及信号调谐。

电容的符号

电容的符号同样分为国内标表示法和国际电子符号表示法，但电容在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个“+”符号代表正极。

电容的单位

电容的基本单位是：F（法），此外还有uF（微法），pF（皮法），另外还有一个用的比较少的单位，那就是nF（纳法），由于电容F的容量非常大所以我们看到的一般都是uF，nF，pF的单位而不是F的单位。

他们之间的换算关系如下：

1F=1000000uF；1uF=1000nF=1000000pF；1nF=1000pF

电容的耐压

每一个电容都有它的一个耐压值，这是电容的重要参数之一。普通无极性电容的耐压值有：63V,100V,160V,250V,400V,600V,1000V等，有极性电容的耐压值相对要比无极性电容的耐压要低，一般的标称耐压值有：4V，6.3V，10V，16V，25V，35V，50V，63V，80V，100V，220V，400V等。

根据经验：标称耐压值越高，则电容的体积越大。

电容的容值

瓷片电容：

电容常用的容值有15pF，12pF，22pF，33pF，68pF，100pF，220pF，330pF，680pF，820pF，2.2nF，3.3nF，4.7nF，5.6nF，6.8nF，22nF，33nF，47nF，100nF。

15pF，12pF一般用于单片机晶振电路（建议用NPO或X7R材质，在温湿度发生变化时候会稳定一些）。

100nF一般用于电源退耦电路，并联在大点解旁边，去除高次频率波的干扰。

独石电容（插件电容）：

效果等同于贴片电容，有感，常用的容值有100pF，1nF，0.01uF，0.1uF，1uF，0.47uF等

电解电容，钽电容：

大多数用来存储能量，容值偏大，需要配合小容量的瓷片电容，常用的容值有0.1uF，0.22uF， 0.47uF等。

电容封装对应的电压使用环境

1210及一下封装一般多用在低压电路中

1812及以上封装一般多用在高压电路中

电容电压

一般默认1uF以下的瓷片电容电压都是50VDC。

一般大于1uF以下的瓷片电容电压就会下降。

如果封装更大的话，则耐压才会越高。

电容几个关键参数

瓷片电容：标称容值，耐压，温度等级，误差等级，材质，封装。

电解电容：用来做容量存储用的 ，因为电解电容随着时间，温度等参数的因素影响，寿命是有限的，表现为容量会下降，这样就会导致计算出来的值与实际值就会有偏差，实际值要远远大于标称值（考虑衰减，需要放余量），电压和电容都需要放余量，所以我们在真正设计电路时，电容的选取往往采用经验法。

电容特性

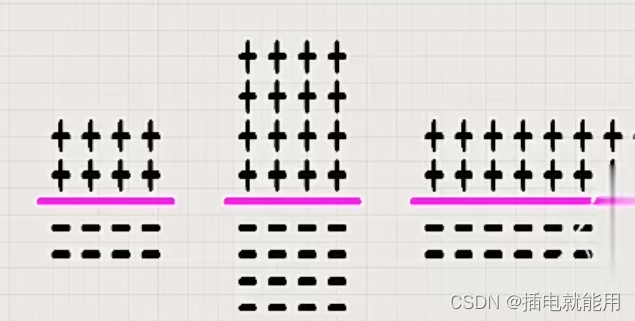

电容相当于一个水箱，那么我们对电容进行分析：

电容极板上的电量和电压的关系式是

Q是电荷数，相当于水的多少，水量

C是电容容量，相当于水箱的截面积

U是电压，相当于水箱水位的高度

在相等电量（Q）：电容越大，则电压值越低

                                电容越小，则电压值越高

在相等电压（U）：电容越大，则存储的电量越多

                               电容越小，则存储的电量越小

电容的容抗特性：与充放电频率有关系，频率越高容抗越小。

                             ，，。

与电容容值有关系：容值越高，则容抗越小

电容具有通交隔直的特点，理想中的电容是中低频，但是在高频的情况下，电容就不是理想的纯容性。

电容参数的选择和计算

第一步：电容在电路中所在节点的电压确定，电容的实际工作电压，电容的额定电压，选择电容的标定电压。

第二步：电路节点电压下降一定余量后的电压作为电容实际上限电压，电容的标称电压要大于电容的额定工作电压。经验值：标称电压=额定工作电压*1.5/2。

第三步：从大脑中调取电容标称电压值

第四步：电容容值的确定

第五步：根据结构的实际需选取电容的体型

电容的容值确定

峰峰值/直流分量

小电流几安培以下可以选取1%，小电流几十安培以上可以选取3%~8% 。

电容封装的选取

		低压	高压
小容量	贴片封装	便宜	偏贵
小容量	插件封装	稍微便宜	偏贵
大容量	贴片封装	有点贵	很贵
大容量	插件封装	有点贵	特别贵

总结：

从加工角度来看：能选择贴片，则不选择插件。

从电压角度来看：一般低压的尽量选择贴片封装，高压的尽量选择插件封装。

从容量角度来看：小容量的尽量选择贴片封装，大容量的尽量选择插件封装。

从材质角度来看：贴片电容尽量选择X7R，如果成本允许，10nF以下容值的电容npo材质。

具体细节如下：

这类材质电容一般用在延时电路，震荡电路。

1uF以下可以选择0805以下封装（0603），一般耐压50V。

1uF，2.2uF，3.3uF，4.7uF，电容可以选择0805封装，标称值10V/16V.

4.7uF，6.8uF，10uF，电容可以选择1206封装，标称值16V/25V。

另外在延时电路，震荡电路，单片机晶振等电路中，电容材质至少选择X7R，或者npo在高温高湿中相对比较稳定。

一般大容量电压偏高的电容大多数选择铝电解电容。

铝电解电容分为贴片铝电解电容和插件铝电解电容，一般情况下，电压不高于35V，需要贴片工艺，或者对高度有要求则选择贴片铝电解电容，其他大多数情况下选择插件电解电容。

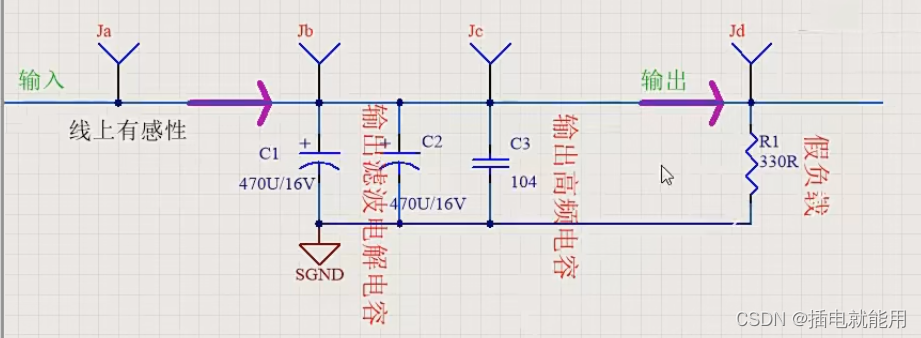

在电源电路中，大多数用电解电容，但是电解电容滤波效果不好，所以一般会在旁边并一个104瓷片电容。

为什么要并一个小容量的瓷片电容？

jb点的内阻很小，无穷小，输出电流能力很强，无穷大，而电容存在ESR,ESL特性，jb点就会存在一定的值，电流太大的话就会发热，所以，我们要并联电容，使ESR，ESL减小，增加电容可以应变负载的急剧变化，电容也能提供后续负载所需要的瞬态电流，因为PCB板子上面的走线会有阻抗和感抗，会限制最大电流的传输，而电容可以解决负载的瞬态电流。

直流电源上会耦合高次谐波（毛刺波）

产生的原因有：电源的本身，周围工作的电器，自身的负载含有丰富的高次谐波。

相同容量的电容：瓷片电容比电解电容更容易滤除毛刺。

不同的电容容量：容量越小，滤除高频毛刺效果越好。

10uF，适合1KHz一下。

1uF，适合1KHz到10KHz

0.1uF，适合10KHz到100KHz

极性：电解电容，钽电容，一般用于能量存储来用。

无极性：一般用来，滤波，震荡，延时。
