元件的座位，艺术的走线-什么是PCB-PCB系列教程1-1



PCB（ Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。在绝缘基材上，按照预定设计制成印制线路、印制元件或两者结合而成的导电图形。称为印制电路。

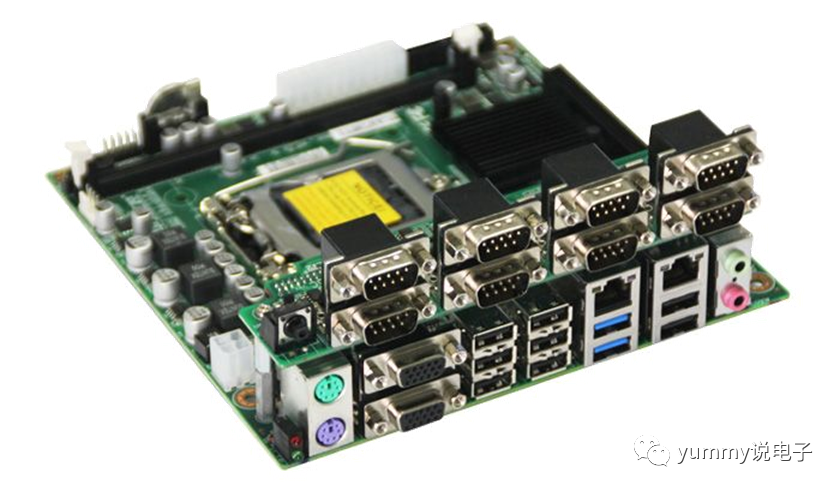

这个定义包含2个概念：1、支撑体，跟座位一样。

什么样的元件，放到什么样的封装上，

就像什么样的屁股，放到什么样的椅子上。

2、电气连接的载体，就是接线。

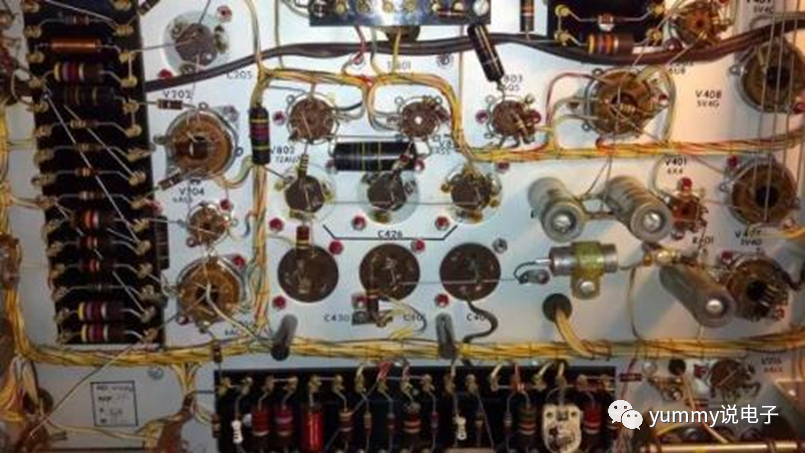

没有PCB的年代，接线是非常繁琐的工作

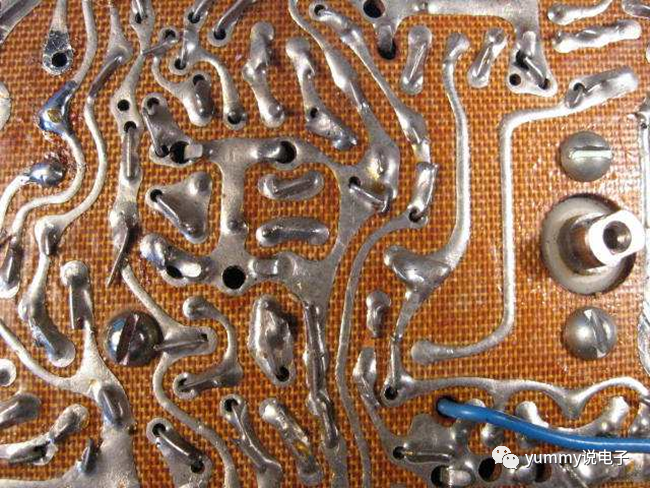

早期的PCB只有单面，没有阻焊，手绘制版，丝网印刷，全是曲线。

不得不说，早期的PCB也非常的艺术

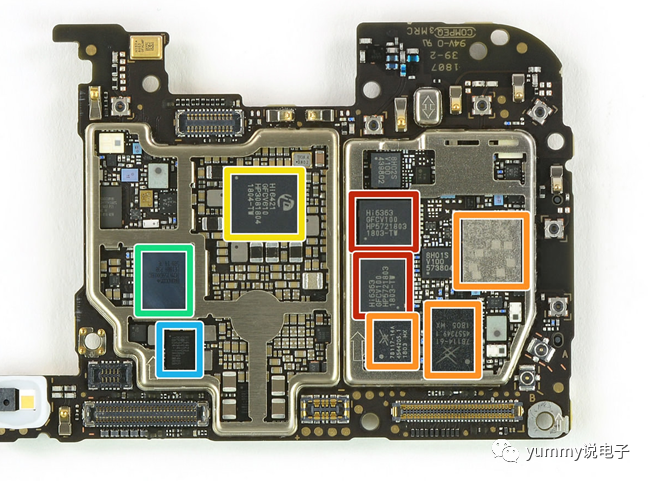

现代的PCB，都是计算机设计、激光制版的。非常精密。这是苹果手机内部的PCB，看上去像是从飞机上俯瞰繁华的城市。器件密度极大，层数也很多。

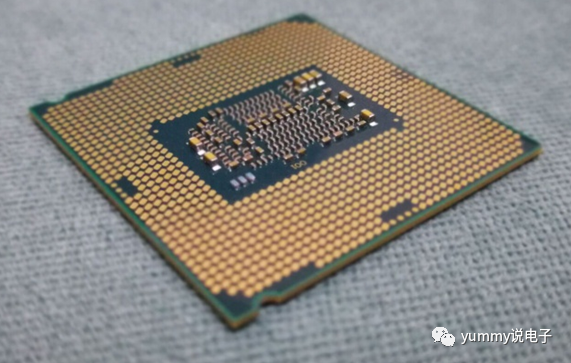

复杂的元件开始包含PCB的功能，这是元件摞元件。

PCB中也开始包含元件，这是PCB中的电容。

好吧，PCB与元件俩开始套娃



PCB也不再是“钢铁直男”的形象，瞧，它变弯了。这是柔性PCB。

甚至，PCB开始朝向三维发展。

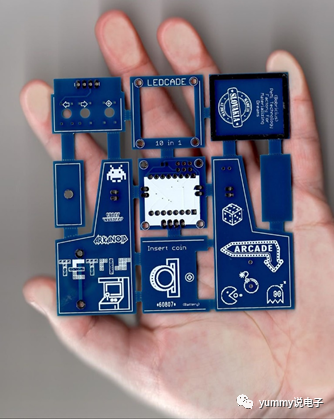

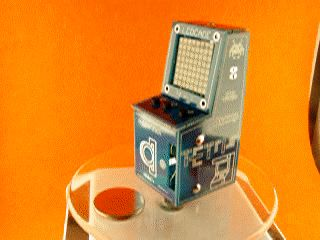

真——掌上街机。

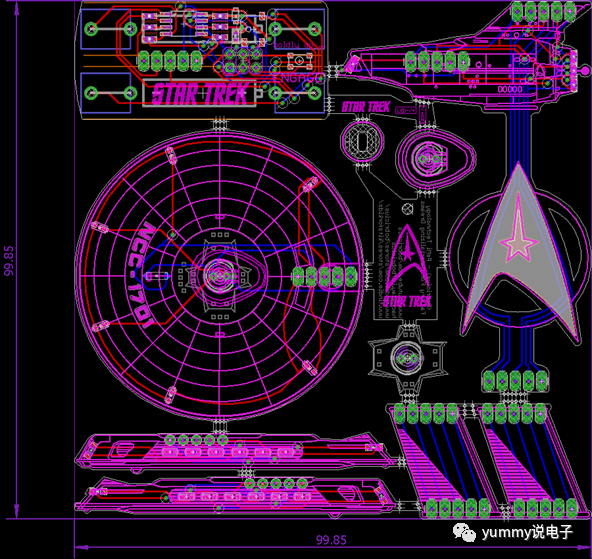

星际迷航的飞船，灯光效果酷炫。

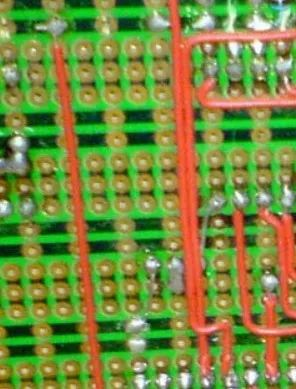

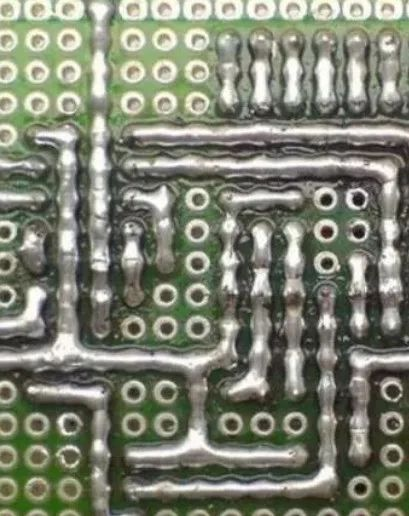

现在学校里，常用洞洞板或者万能实验板来上课，它们的作用也是支撑+连线。

可想而知洞洞板的使用并不方便，那为什么不画个电路板呢？

什么，不会？我教你啊。
