【立创EDA-PCB设计基础】1.嘉立创EDA专业版软件安装+PCB基本概念+原理图绘制

已于 2024-10-22 15:16:38 修改
阅读量3.5w 收藏 76
点赞数 48
分类专栏： 嘉立创EDA速成-原理图PCB设计-零基础完整设计出PCB板 文章标签： pcb工艺 嵌入式硬件
于 2024-01-16 11:57:09 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_61712829/article/details/135562662
版权
本文详细介绍了如何使用嘉立创EDA专业版软件进行安装，并讲解了PCB的基本概念，包括PCB的元素组成、设计流程。内容涵盖MCU最小系统的原理图绘制，包括MCU、晶振、输出口等元件的布局，以及嘉立创EDA软件的使用技巧，如原理图放置、整理和DRC检查。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

前言：本文详解PCB基本概念以及实现MCU最小系统原理图的绘制（原理图包括MCU芯片GD32F103C8T6、外部晶振、输出端口、USB输入口、5v转3v3稳压输出、复位按键、唤醒按键、LED）及嘉立创EDA专业版软件安装。为本专栏【立创EDA-PCB设计基础】后面章节实现PCB绘制做准备。

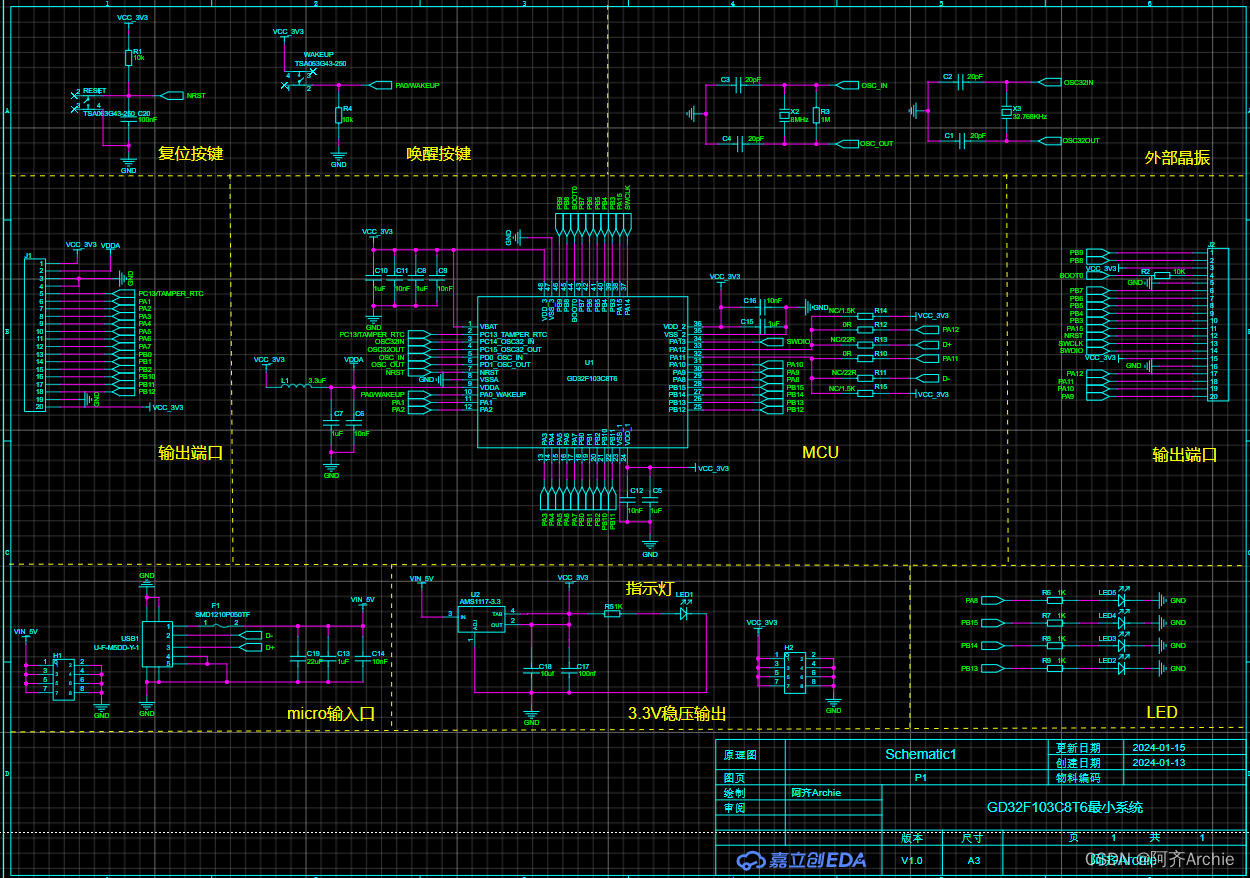

最终绘制的原理图如下所示：

目录

嘉立创EDA专业版软件安装

PCB板的元素组成

PCB设计流程

1.原理图放置器件与连线

2.原理图整理

3.原理图检查DRC

嘉立创EDA专业版软件安装

1.进入嘉立创官网：国产嘉立创EDA - 一个用心为中国人定制的电路板开发平台
