Altium Designer复制粘贴的方法，以及特殊粘贴的使用

在使用Altium designed（以下简称AD）时，有时需要粘贴元器件。与常用的软件不同，AD的复制粘贴并不是ctrl + C 和 ctrl + V，并且复制过来的器件并没有保存原先的网络标号，因此需要了解特殊粘贴。

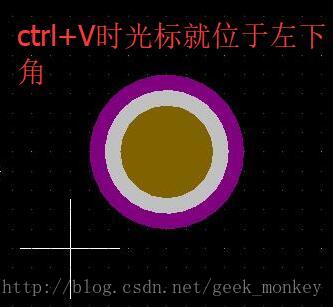

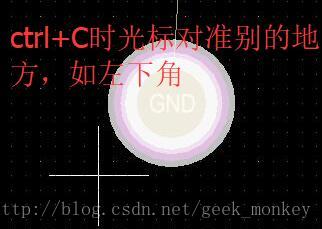

板子敷铜之前一般需要放置一些接地的过孔，以这个过孔为例讲一下AD的粘贴操作。选中需要粘贴的器件，按下shift可以多选。然后按ctrl + C，会出来一个光标，此光标表示粘贴的“原点”。




可以看到，复制粘贴时，GND的网络会丢失。如果需要保存网络标号，要使用特殊粘贴。

可以使用快捷键E+A

选择保持网络名称，不需要ctrl+V，就可以放置器件。

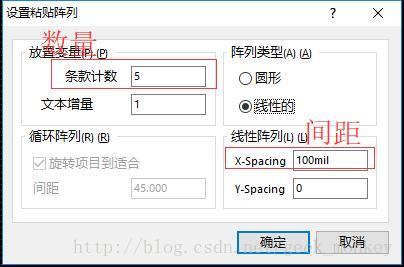

如果需要整齐摆放，可以使用阵列粘贴

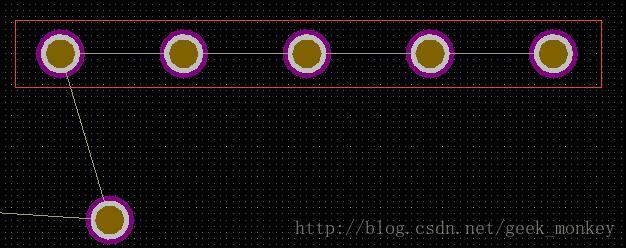

效果如下

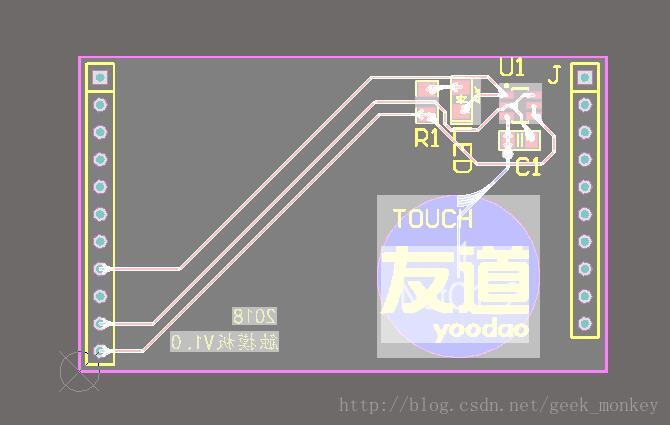

这个功能在拼版时十分有用，可以把一个板子复制成好几个。下面举一个简单的例子。用ctrl + A选中所有器件，复制，并把光标放在左下角。


按下EA，选中复制的指定者，粘贴阵列

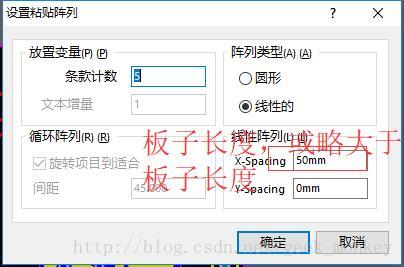

填写拼版的数量和板子间距。

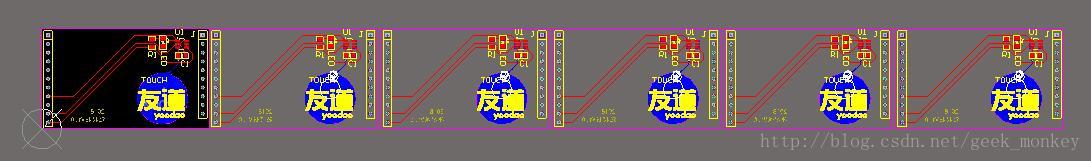

效果如下。当然，拼版需要做工艺边，还有一些别的注意事项，本文暂不讨论

2019年5月26日更新
AD自带有拼版功能，在防止菜单下可以找到“拼版阵列”，感兴趣的可以自己搜一下
