Altium Designer智能粘贴命令的使用教程

怎么样等间距的复制很多过孔?怎么带网络的复制走线?又或者是怎么样把元件的位号及网络从当前的这个PCB调用到另一个PCB板中呢?PCB设计当中经常会遇到这些问题,可以使用特殊粘贴也可以称为智能粘贴法来实现。

1、选中需要复制的元素,有过孔,元件,走线等等,我们就以复制过孔为例。

对于选中的过孔进行“Ctrl+C”,进行复制,然后快捷键EA,或者在“编辑”菜单栏中选中“特殊粘贴”选项,弹出对应对话框,如图1所示。

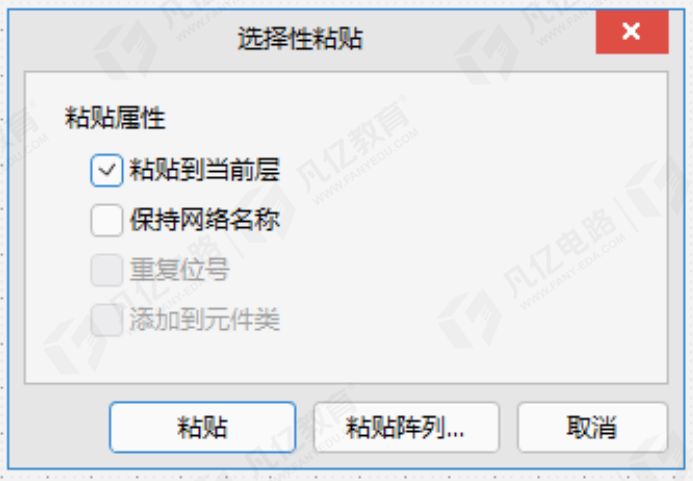

图1“选择性粘贴”对话框


属性里面有:

1)对于复制好的元素粘贴到当前层,这个看自己设计而定。一般情况下粘贴在当前层。

2)保持网络名称:就是带网络的复制,这个可以区别于基本的ctrl+c/v进行复制。

然后就可以直接点击粘贴进行直接粘贴&#
