AD 如何使用PCB的特殊粘贴？

最新推荐文章于 2025-05-08 18:28:54 发布
最新推荐文章于 2025-05-08 18:28:54 发布
阅读量2.9k 收藏 5
点赞数 13
文章标签： 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/2402_84069492/article/details/138413579
版权

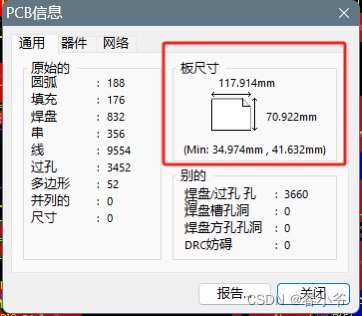

1、查看PCB板的长宽：

报告➡️板子信息➡️快捷键：RB


2、PCB拼板：

（建议设置：OP➡️Geberal中的Ahwats改成Never➡️确定下进行拼板/16.3软件版本）

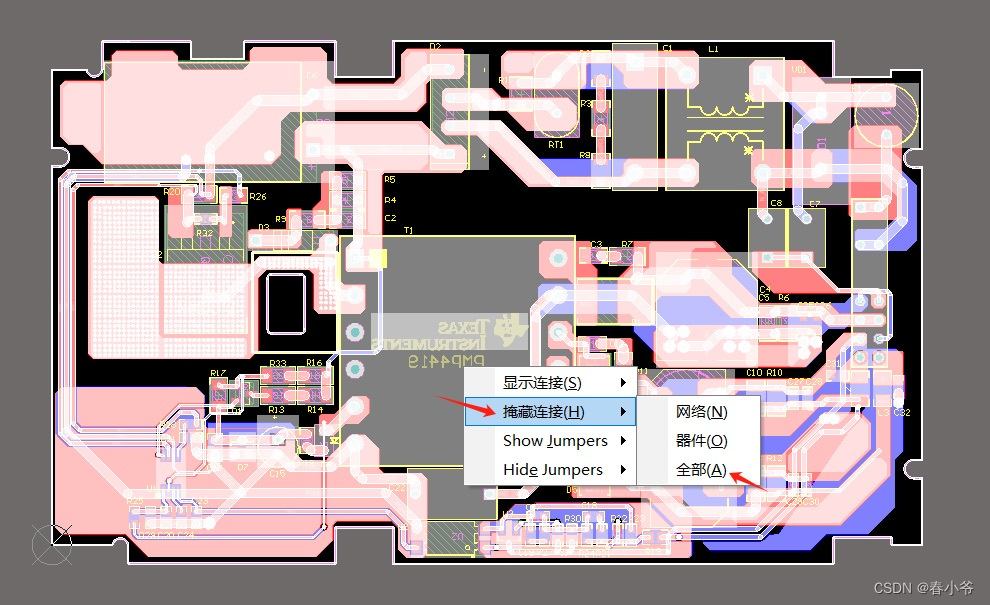

框选全部PCB➡️N➡️掩藏链接➡️全部

➡️快捷键：NHA


➡️选择圆心


➡️直接粘贴也可以

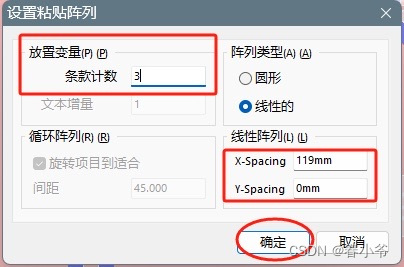

➡️数量

X：横向

Y：纵向

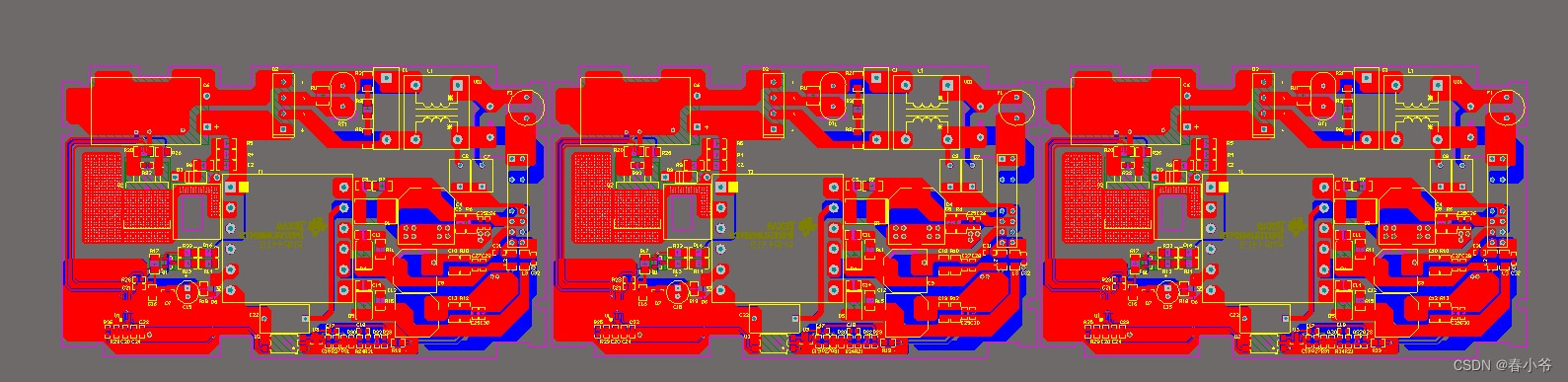

➡️检查是否因为系统问题粘贴出现错位现象

➡️如有丝印位置乱了，重新操作或关闭文件或一个一个粘（用PL走线定位距离就好啦）

3、粘贴到新的PCB文件：



➡️Ctrl+A➡️Ctrl+C➡️选取一个原点

➡️打开新的PCB文件➡️快捷键EA

➡️✅保持网络名称✅复制的指定者

➡️粘贴完成
