STM32寄存器点亮流水灯的三种方法

上一章里说到了BSRR（位设置/清除寄存器）、BRR（位清除寄存器）、ODR（数据输出寄存器），这里再讲一下位带操作。

• 点亮LED顺序
• 开启时钟
• 设置GPIO口推挽输出
• 输出高低电平控制LED亮灭

注意：本人使用开发板LED为PB5和PE5。

一、位操作

首先看一段代码：

//这里我们开启GPIOB和GPIOE的时钟
RCC_APB2ENR=1<<3;		//GPIOB
RCC_APB2ENR=1<<6;		//GPIOE

仔细看一下，确定我们真的都打开了两个时钟吗？
并没有，我们只开启了GPIOE的时钟，什么原因，我们分析一下：

RCC_APB2ENR=1<<3;	//GPIOB
//1<<3,得到1000	这句代码结束，这个寄存器里存放的值是：
//0000 0000 0000 0000 0000 0000 0000 1000
RCC_APB2ENR=1<<6;	//GPIOE
//1<<6,得到1000000 这句代码结束，这个寄存器里存放的值是：
//0000 0000 0000 0000 0000 0000 0100 0000

可以看到，因为赋值运算符“=”，之前的赋值被刷新，所以只开启了GPIOE的时钟。
所以，我们用到了C语言中的按位与和按位或：

• 按位与：& 有0则0
• 按位或： | 有1则1
  可以看到，如果想给某位置0，而不影响其他位，则按位与；想给某位置1，而不影响其他位，则按位或。
  我们重新按位与赋值，得到以下正确代码：

RCC_APB2ENR|=1<<3;			//APB2-GPIOB外设时钟使能
RCC_APB2ENR|=1<<6;			//APB2-GPIOE外设时钟使能

二、位设置/清除寄存器实现流水灯

//--------------APB2使能时钟寄存器------------------------
#define RCC_APB2ENR	*((unsigned volatile int*)0x40021018)
//----------------GPIOB配置寄存器 ------------------------
#define GPIOB_CRL	*((unsigned volatile int*)0x40010C00)
#define	GPIOB_BSRR	*((unsigned volatile int*)0x40010C10)
#define GPIOB_BRR	*((unsigned volatile int*)0x40010C14)
//----------------GPIOE配置寄存器 ------------------------
#define GPIOE_CRL	*((unsigned volatile int*)0x40011800)
#define	GPIOE_BSRR	*((unsigned volatile int*)0x40011810)
#define GPIOE_BRR	*((unsigned volatile int*)0x40011814)
//-------------------简单的延时函数-----------------------
void delay(unsigned long xx)
{
	while(xx--);	//用自减的方式粗略延时
}
//------------------------主函数--------------------------
int main()
{
	RCC_APB2ENR|=1<<3;			//APB2-GPIOB外设时钟使能
	RCC_APB2ENR|=1<<6;			//APB2-GPIOE外设时钟使能
	//这两行代码可以合为 RCC_APB2ENR|=1<<3|1<<6;
	GPIOB_CRL&=0xFF0FFFFF;		//设置位 清零
	GPIOB_CRL|=0x00200000;		//PB5推挽输出
	GPIOB_BSRR|=1<<5;			//设置初始灯为灭

	GPIOE_CRL&=0xFF0FFFFF;		//设置位 清零
	GPIOE_CRL|=0x00200000;   	//PE5推挽输出
	GPIOE_BSRR|=1<<5;			//设置初始灯为灭

	while(1)
	{

		GPIOB_BRR|=1<<5;		//PB5低电平
		delay(1000000);
		GPIOB_BSRR|=1<<5;		//PB5高电平
	 	delay(1000000);

		GPIOE_BRR|=1<<5;		//PE5低电平
		delay(1000000);
		GPIOE_BSRR|=1<<5;		//PE5高电平
		delay(1000000);
	}
}

三、数据输出寄存器实现流水灯

//--------------APB2使能时钟寄存器------------------------
#define RCC_APB2ENR		*((unsigned volatile int*)0x40021018)
//----------------GPIOB配置寄存器 ------------------------
#define GPIOB_CRL		*((unsigned volatile int*)0x40010C00)
#define	GPIOB_ODR		*((unsigned volatile int*)0x40010C0C)
//----------------GPIOE配置寄存器 ------------------------
#define GPIOE_CRL		*((unsigned volatile int*)0x40011800)
#define	GPIOE_ODR		*((unsigned volatile int*)0x4001180C)
//-------------------简单的延时函数-----------------------
void delay(unsigned long xx)
{
	while(xx--);	//用自减的方式粗略延时
}
//------------------------主函数--------------------------
int main()
{
	RCC_APB2ENR|=1<<3;			//APB2-GPIOB外设时钟使能
	RCC_APB2ENR|=1<<6;			//APB2-GPIOE外设时钟使能
	//这两行代码可以合为 RCC_APB2ENR|=1<<3|1<<6;
	GPIOB_CRL&=0xFF0FFFFF;		//设置位 清零
	GPIOB_CRL|=0x00200000;		//PB5推挽输出
	GPIOB_ODR|=1<<5;			//设置初始灯为灭

	GPIOE_CRL&=0xFF0FFFFF;		//设置位 清零
	GPIOE_CRL|=0x00200000;   	//PE5推挽输出
	GPIOE_ODR|=1<<5;			//设置初始灯为灭

	while(1)
	{

		GPIOB_ODR&=~(1<<5);		//PB5低电平,因为是置0，所以用按位与
		delay(1000000);
		GPIOB_ODR|=1<<5;		//PB5高电平
	 	delay(1000000);

		GPIOE_ODR&=~(1<<5);		//PE5低电平
		delay(1000000);
		GPIOE_ODR|=1<<5;		//PE5高电平
		delay(1000000);
	}
}


四、位带操作实现流水灯

先说说什么是位带操作

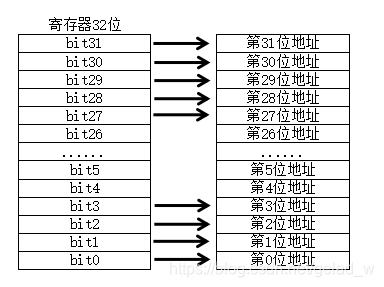

我们知道，STM32中寄存器有32位，而把每一位（bit）膨胀成一个32位的字，通过访问这些32位字，达到操作寄存器中的一个位，这就是位带操作。

通俗点来讲，就是给寄存器每一个位，设置了一个地址，而通过这个地址就可以直接操作这个位。
位带地址计算方式：
SRAM 位带区的某个比特，记它所在别名区的地址为A，位序号为n：
AliasAddr＝0x22000000+ (A‐0x20000000)x32 + nx4
片上外设位带区的某个比特，记它所在字节的地址为 A,位序号为 n，则该比特
AliasAddr=0x42000000+ (A‐0x40000000)x32 + nx4

• 注意：相乘的时候要把32和n*4转化成16进制再做乘法。

//--------------APB2使能时钟寄存器------------------------
#define RCC_APB2ENR		*((unsigned volatile int*)0x40021018)
//----------------GPIOB配置寄存器 ------------------------
#define GPIOB_CRL		*((unsigned volatile int*)0x40010C00)
#define	GPIOB_ODR		*((unsigned volatile int*)0x40010C0C)
//----------------GPIOE配置寄存器 ------------------------
#define GPIOE_CRL		*((unsigned volatile int*)0x40011800)
#define	GPIOE_ODR		*((unsigned volatile int*)0x4001180C)
//----------------------位带定义--------------------------
#define PB5				*((unsigned volatile int*)0x42218194)
#define PE5				*((unsigned volatile int*)0x42230194)
//-------------------简单的延时函数-----------------------
void delay(unsigned long xx)
{
	while(xx--);	//用自减的方式粗略延时
}
//------------------------主函数--------------------------
int main()
{
	RCC_APB2ENR|=1<<3;			//APB2-GPIOB外设时钟使能
	RCC_APB2ENR|=1<<6;			//APB2-GPIOE外设时钟使能

	GPIOB_CRL&=0xFF0FFFFF;		//设置位 清零
	GPIOB_CRL|=0x00200000;		//PB5推挽输出
	GPIOB_ODR|=1<<5;			//设置初始灯为灭

	GPIOE_CRL&=0xFF0FFFFF;		//设置位 清零
	GPIOE_CRL|=0x00200000;   	//PE5推挽输出
	GPIOE_ODR|=1<<5;			//设置初始灯为灭

	while(1)
	{
		PB5=0;					//PB5低电平
		delay(1000000);
		PB5=1;					//PB5高电平
		delay(1000000);

		PE5=0;					//PE5低电平
		delay(1000000);
		PE5=1;					//PE5高电平
		delay(1000000);
	}
}

我们知道，数据输出寄存器（ODR）低位既可以清除，也可以设置，所以在进行位带操作点亮流水灯时，计算位带别名地址：
AliasAddr=0x42000000+ (A‐0x40000000)x32 + nx4
这里的 A 就是ODR寄存器的地址。
