基于tran瞬态分析Bandgap的PSR相关问题

一般分析PSR用Virtuoso内的ac小信号分析,电源端叠加1V振幅的正弦电压,然后扫描频率,通过输出端的小信号振幅来计算PSR。Bandgap的PSR计算如下:

PSR=20*\lg (\Delta Vref/\Delta Vdd)

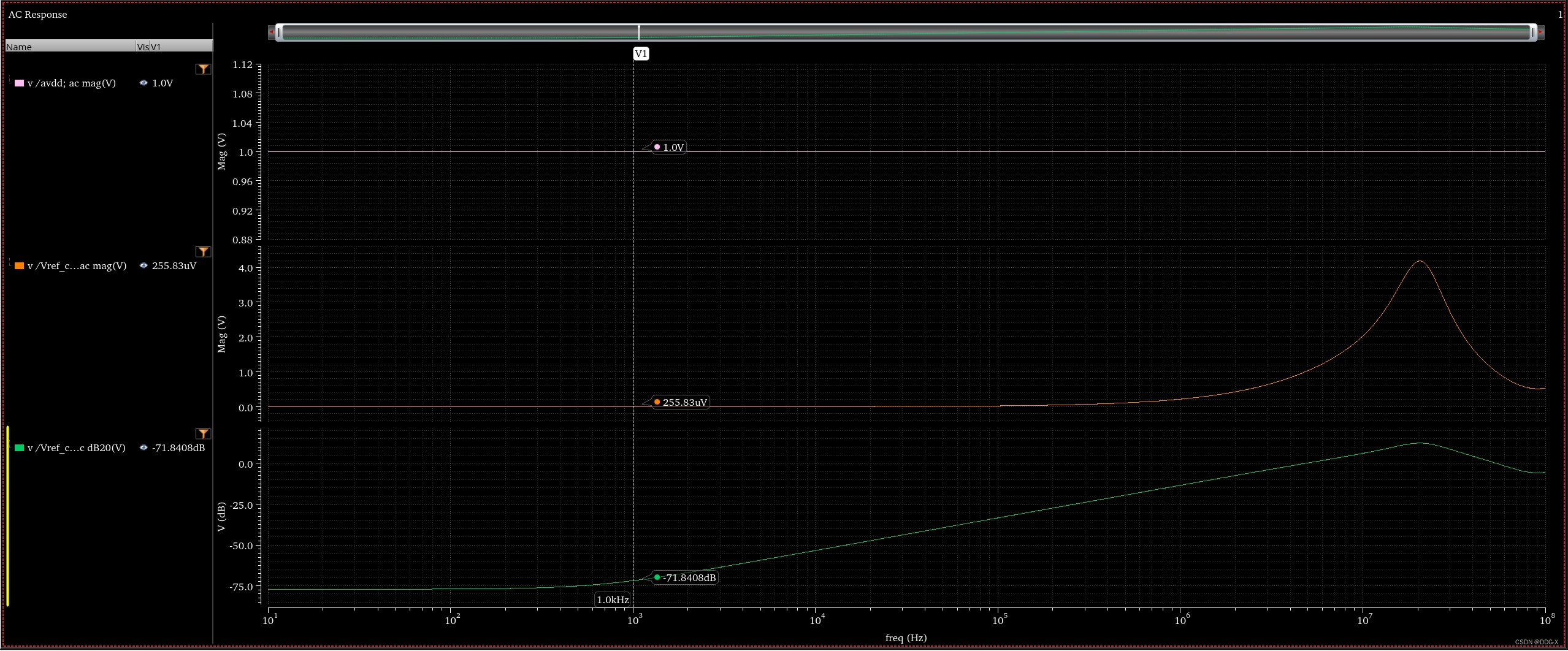

ac分析的PSR结果

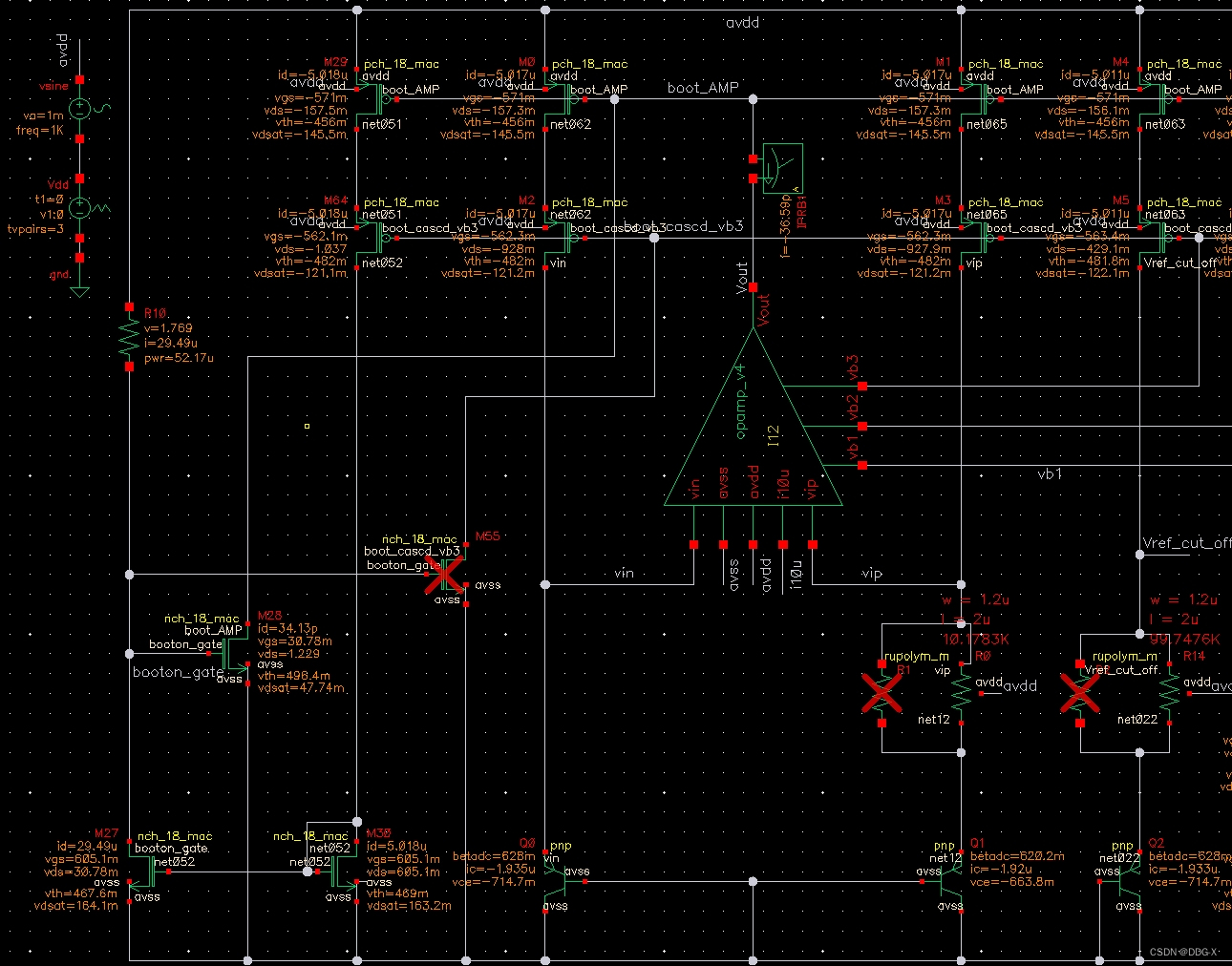

但是ac小信号仿真基本都固定器件模型参数,仿真结果是否正确需要tran瞬态仿真来验证。本次采用在Vdd电源上串联一个vsine正弦电源,振幅1mV,频率1kHz来验证ac信号仿真结果的正确性。

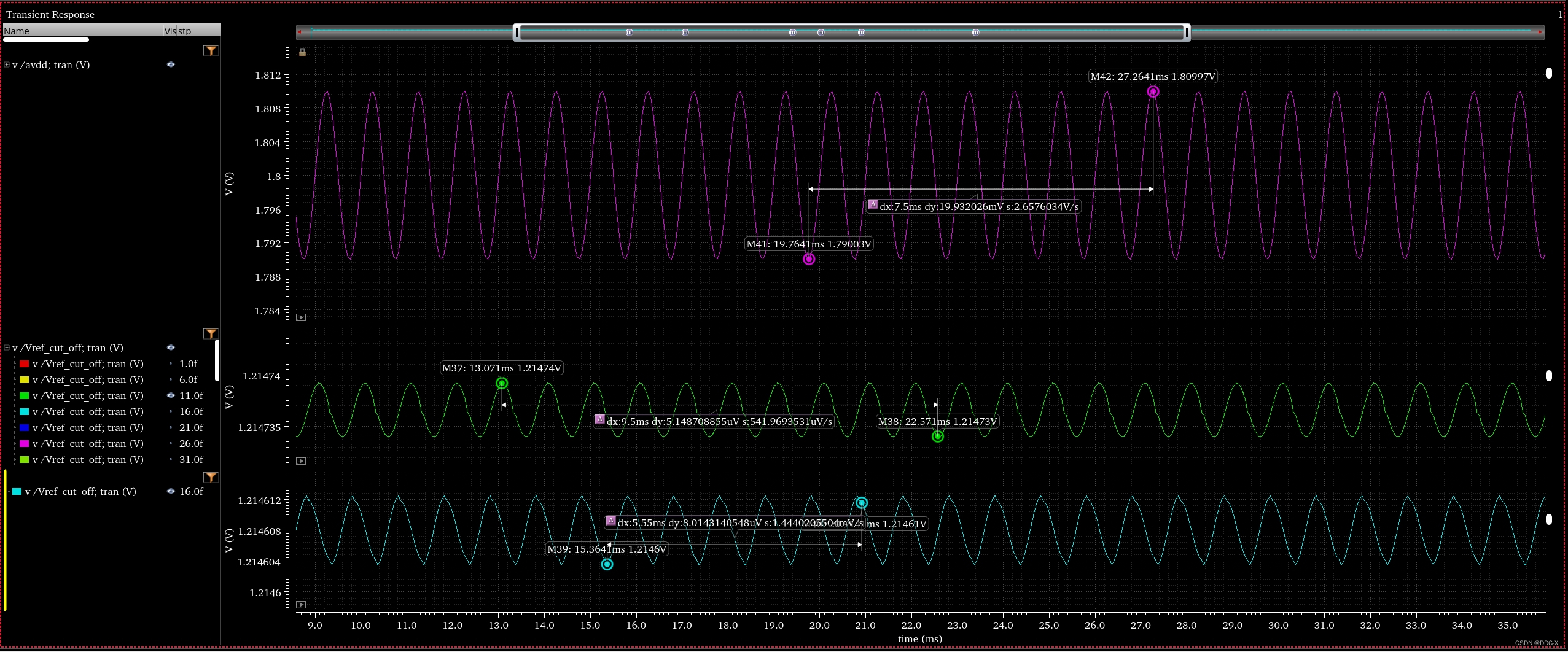

经过几轮仿真发现,需要将仿真器设为conservative精准模式,逐步调试仿真步长step,才能得到与ac分析较为一致的结果。下图为不同步长下输出端Vref_cut_off的电压波形。

可以看到步长stp=11f时,使用上述公式计算出出PSR=-71.78dB,与ac分析非常接近,stp=11f时也非常接近,PSR=-71.2dB。stp=16f时,PSR=-67.95dB,与ac分析结果存在一定偏差,还有其他几个stp步长21f、26f、31f等等的仿真结果也均与ac分析存在一定偏差。

现在的问题是,tran瞬态仿真结果是仿真步长stp的因变量,步长不同,算出的PSR不同,也存在个别步长时tran仿真结果与ac分析一致,到底该信哪一个呢?这个问题我现在也没得答案,或许都不可靠,全凭工程师的经验吧。

### Cadence 中瞬态分析的执行 在 Cadence 软件中进行瞬态分析涉及多个步骤,主要包括设置仿真参数以及配置输出选项。对于瞬态分析而言,“write”命令用于将瞬态分析的初始状态解写入指定文件中去[^1];而“writefinal”则负责把瞬态分析结束后的最终解保存至特定位置[^1]。 为了启动瞬态分析,在电路图编辑器内完成设计之后,需打开 Spectre 或者 ADE (Analog Design Environment) 进行如下操作: #### 设置瞬态分析参数 通过图形界面进入仿真设定部分,找到 Transient Analysis 的选项卡来定义时间范围和其他必要条件。确保正确指定了起始时间和终止时间,这决定了仿真的时间段长度。 #### 配置输出控制 利用 .control 命令可以进一步细化哪些数据应该被记录下来并存储于外部文件之中。“ckptperiod”的应用允许按照固定的时间间隔自动存档中间结果以便后续审查或恢复之用。 ```tcl .control tran 0.1ns 1us ;# 定义步长为0.1纳秒, 总持续时间为1微秒的瞬态过程 wrdata initial_state.raw write ;# 将瞬态分析前的状态保存到initial_state.raw文件里 wrdata final_result.raw writefinal ;# 把瞬态模拟结束后的情况储存在final_result.raw文档里面 set ckptperiod=100ps ;# 设定每过100皮秒就创建一次检查点 .endc ``` 上述脚本展示了如何编写简单的TCL/SPICE指令集来进行基本的瞬态响应测试,并且说明了怎样运用`write`, `writefinal` 和 `ckptperiod` 参数管理不同阶段的数据流。
