zigbee初级教程(七) CC2530 定时器T1-查询方式

                                  定时器T1-查询方式



 1．实验目的

1）、通过实验掌握 CC2530 芯片 GPIO 的配置方法

2）、掌握 Led 驱动电路及开关 Led 的原理

3）、掌握定时器 T1 的配置与使用





2.实验平台

1）cc2530zigbee开发板平台

①协议栈版本：无，初级教程为裸机编程。

②编译软件：IAR Embedded Workbeench for 8051-V8.10.3

③硬件平台：ACE研发工作室配套开发板

 购买地址:ace-studio.taobao.com

④仿真器：smartRF04eb下载器

  版权声明

1）作者：ACE研发工作室

2）声明：版权所有，转载请注明出处。

3）zigbee开发板套件购买地址：ace-studio.taobao.com

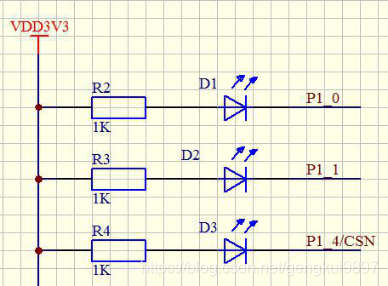

3.实验相关电路图





发光二极管是属于二极管的一种，具有二级管单向导电特性，即只有在正向电压（二极管的正极接正，负极接负）下才能导通发光。P1.0引脚接发光二极管(D1)的负极,所以P1.0引脚输出低电平

D1亮，P1.0引脚输出高电平D1熄灭,D2,D3同理。



注：D3灯的控制脚复用到了仿真器，而仿真器用到了锁存器，所以要使得D3亮，必须取下仿真器。

4．实验相关寄存器

CC2530的T1定时器（16位）需要配置三个寄存器T1CTL、T1STAT、IRCON。如下表所示：

寄存器	作用	描述
T1CTL(0xE4)		T1CTL (Bit 3:2) 分频器划分值，如下：
		00： 标记频率/1
		01： 标记频率/8
		10： 标记频率/32
T1CTL(0xE4) 定时器 1 的控制和状态		11： 标记频率/128 T1CTL (Bit 1:0) 选择定时器 1 模式 00： 暂停运行。
		01： 自由运行，从 0x0000 到 0xFFFF 反复计数。
		10： 模，从 0x0000 到 T1CC0 反复计数。
		11： 正计数/倒计数，从 0x0000 到 T1CC0 反复计数并
		且从 T1CC0 倒计数到 0x0000。
T1STAT(0xAF)	定时器 1 状态	Bit5: 定时器 计数器溢出中断标志 Bit4: 定时器 1 通道 4 中断标志 Bit3: 定时器 1 通道 3 中断标志 Bit2: 定时器 1 通道 2 中断标志 Bit1: 定时器 1 通道 1 中断标志 Bit0: 定时器 1 通道 0 中断标志
IRCON(0xC0)	中断标志 4	Bit1: 定时器 1 中断标志。当定时器 1 中断发生 时设为 1 并且当 CPU 向量指向中断服务例程时清除。 0： 无中断未决 1： 中断未决

按照表格寄存器的内容，对

Led1

和 T1 进行配置。

Led1 配置如下：

P1SEL

&=~0x0 1; //

配 置

P1.0 为

通用IO 口

P1DIR

|= 0x01;

//配置

P1.0

为输出

T1  配

置 如下：

T1CTL

= 0x0d;

//128 分 频 , 自动重

装0x0000

-0xFFF F





5.源码分析

1)、请打开工程，初级教程\6、CC2530 查询方式使用定时器\ace-zigbee

\ace-zigbee.eww,如果打不开，请参考\学习例程以及开发环境安装\2.开发环境搭建.pdf，安装IAR开   发环境。



2)、主代码 main.c 如下：

/**************************************/

/*描述：通过定时器 T1 查询方式控制 LED1 周期性闪烁

**************************************/



#include <ioCC2530.h>



#define uint unsigned int

#define uchar unsigned char



//定义控制 LED 灯的端口

#define LED1 P1_0 //定义 LED1 为 P10 口控制



//函数声明

void Delayms(uint xms); //延时函数void InitLed(void); //初始化 P1 口

void InitT1(); //初始化定时器 T1



/****************************

//延时函数

*****************************/

void Delayms(uint xms) //i=xms 即延时 i 毫秒

{

uint i,j; for(i=xms;i>0;i--)

for(j=587;j>0;j--);

}



/****************************

//初始化程序

*****************************/

void InitLed(void)

{

P1DIR |= 0x03; //P1_0 定义为输出

LED1 = 1; //LED1 灯初始化熄灭



}

//定时器初始化

//定时器的时间为((1/(16000000/128)*65535)=0.52428 秒

void InitT1() //系统不配置工作时钟时默认是 2 分频，即 16MHz



{

T1CTL = 0x0d; //128 分频，自动重装 0X0000-0XFFFF

T1STAT= 0x21; //通道 0, 中断有效

}



/***************************

//主函数

***************************/

void main(void)

{

uchar count;

InitLed(); //调用初始化函数

InitT1(); while(1)

{

if(IRCON>0)//定时器时间((1/(16000000/128)*65535)=0.52428 秒，

{

IRCON=0;

if(++count>=1) //约 1s 周期性闪烁

{

count=0;

LED1 = !LED1; //LED1 闪烁

}

}

}

}



6.实验步骤

1)、打开代码工程，\初级教程\6、CC2530 查询方式使用定时器\ace-zigbee\ace-zigbee.eww，如果 IAR 没有很安装，请按。\开发环境安装\开发环境搭建.pdf 去安装。

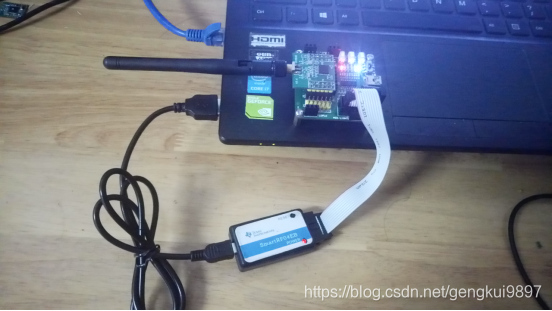

2)、通过仿真器把开发板接到电脑上。

3)、编绎下载。

程序已下载完成，可以运行：





4).现象。
