本文介绍了如何利用GPIO(GeneralPurposeInput/Output)端口PA和PB的特定引脚PA0-PA11,PB0-PB14在TIMER4模块下生成16路PWM信号，详细探讨了GPIO配置和PWM功能的实现方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

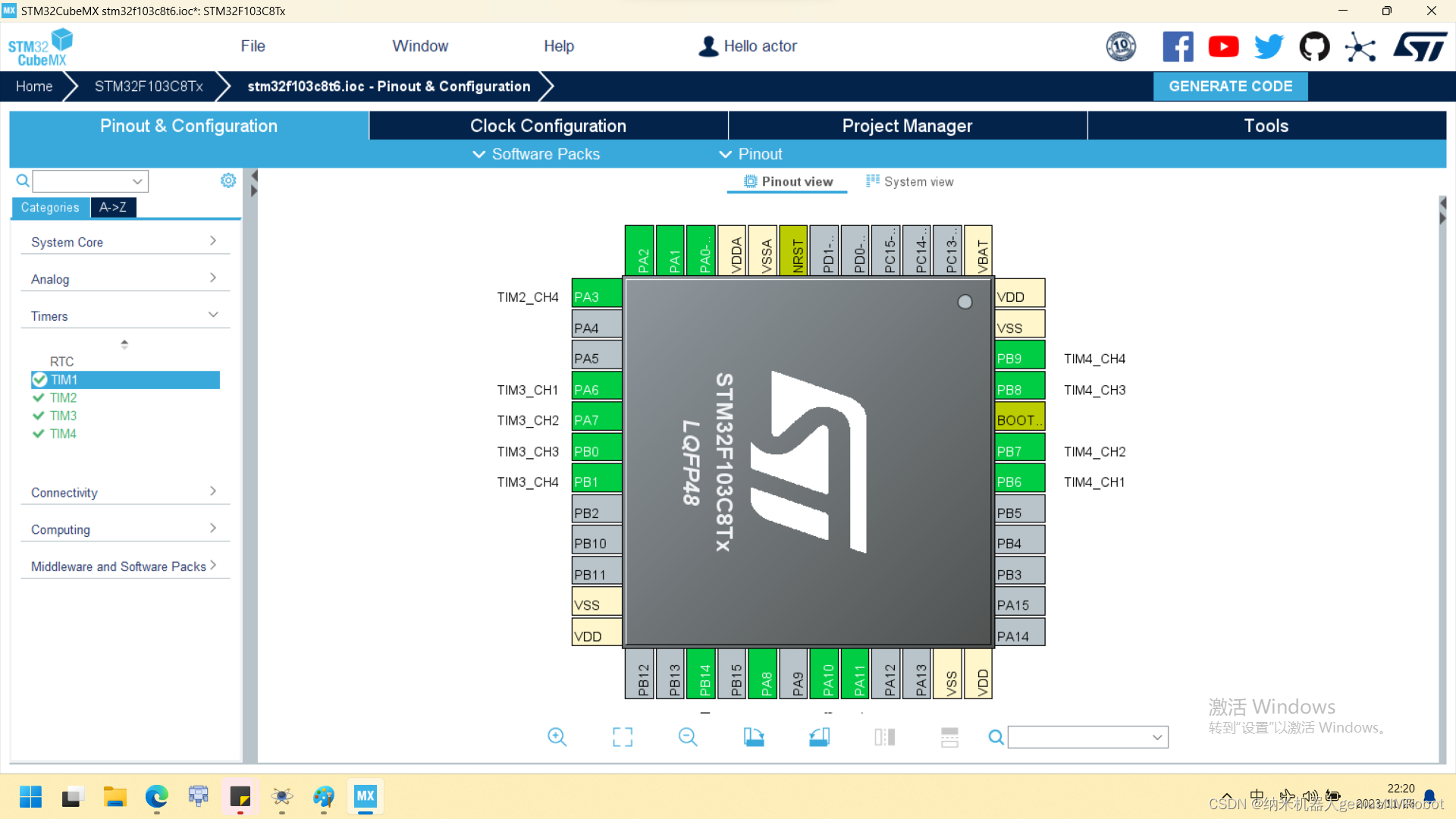

 可以看到：一共可以产生4 x 4=16路PWM信号：每个TIMER4路PWM，

PA0,PA1,PA2,PA3,PA8,PA10,PA11;        PA共7个

PB0,PB1,PB6,PB7,PB8,PB9,PB14;        PB共7个
