multisim--线性稳压器LM117稳压电路--Uout=3.3V,Iout_max=1A

注意了是：LM117不是LM1117

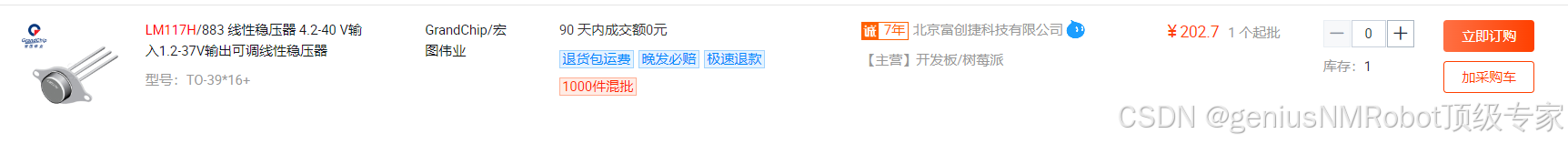

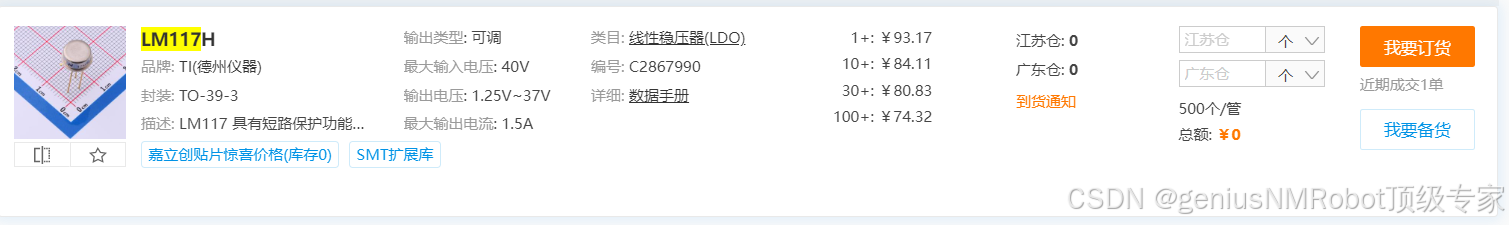

这个型号居然要80块钱/个

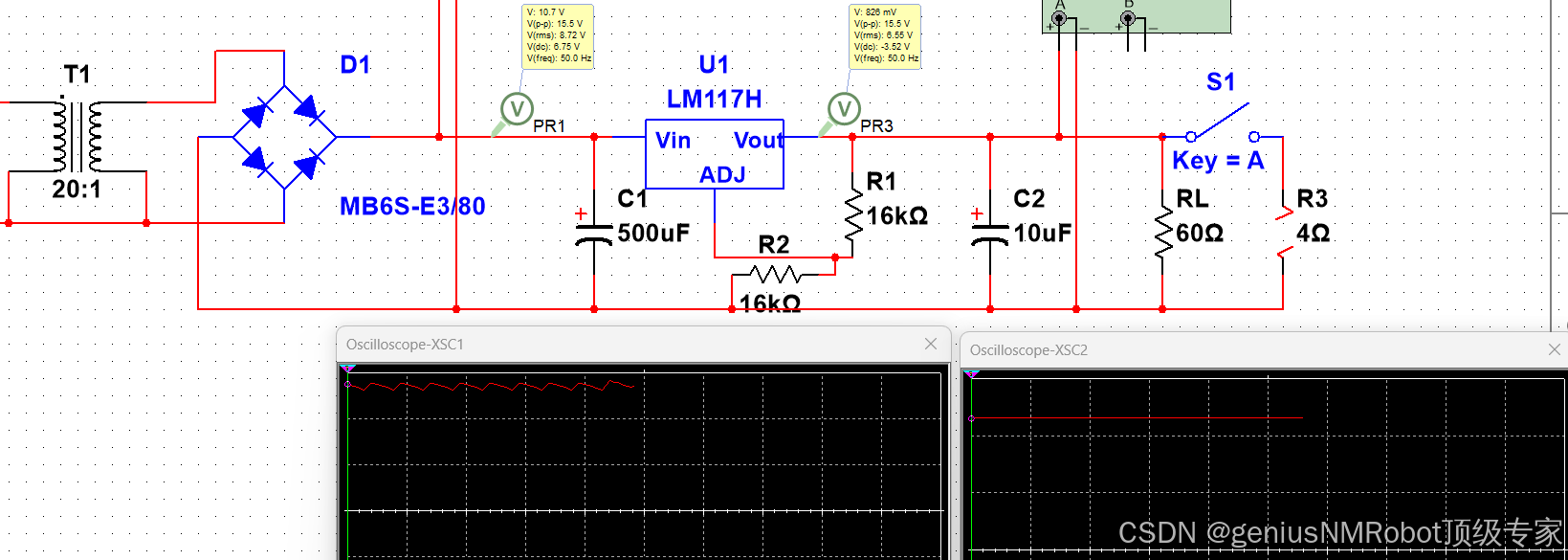

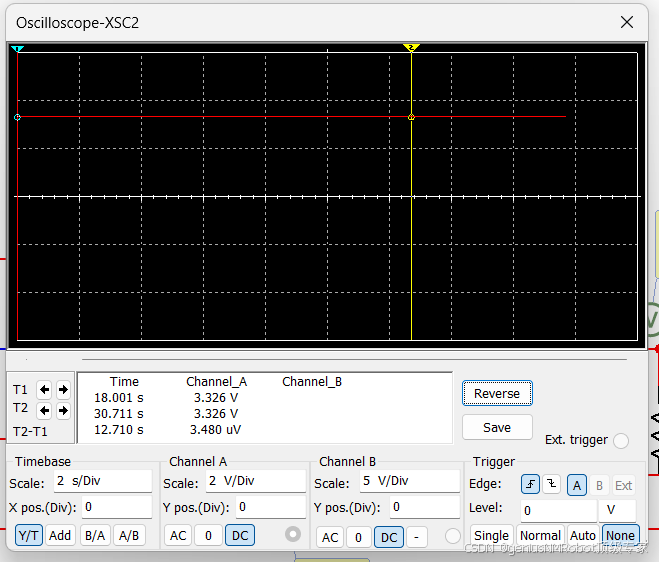

虽然一开始的时候电压不稳定，但是过了几秒钟以后电压就稳定了。

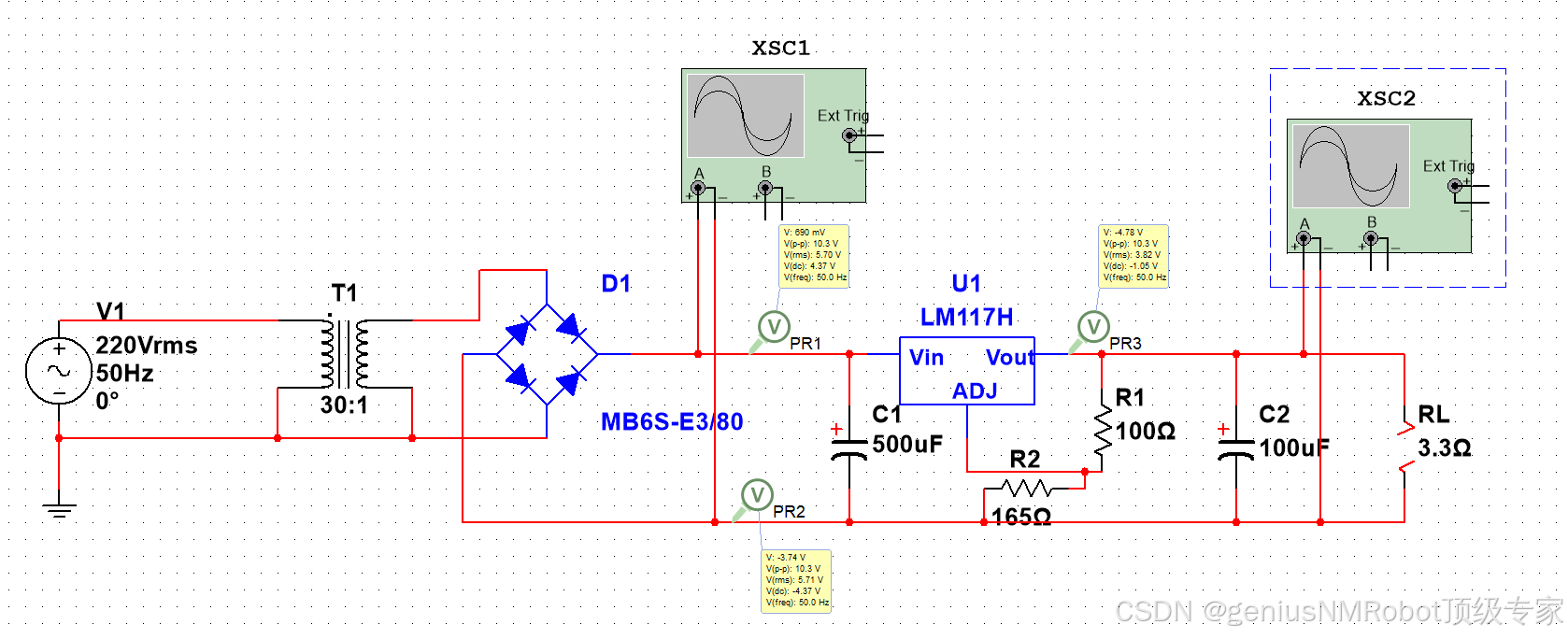

注意了这里的负载可是3.3欧姆，可以输出1A的电流了，应该是够用STM32和一些负载了

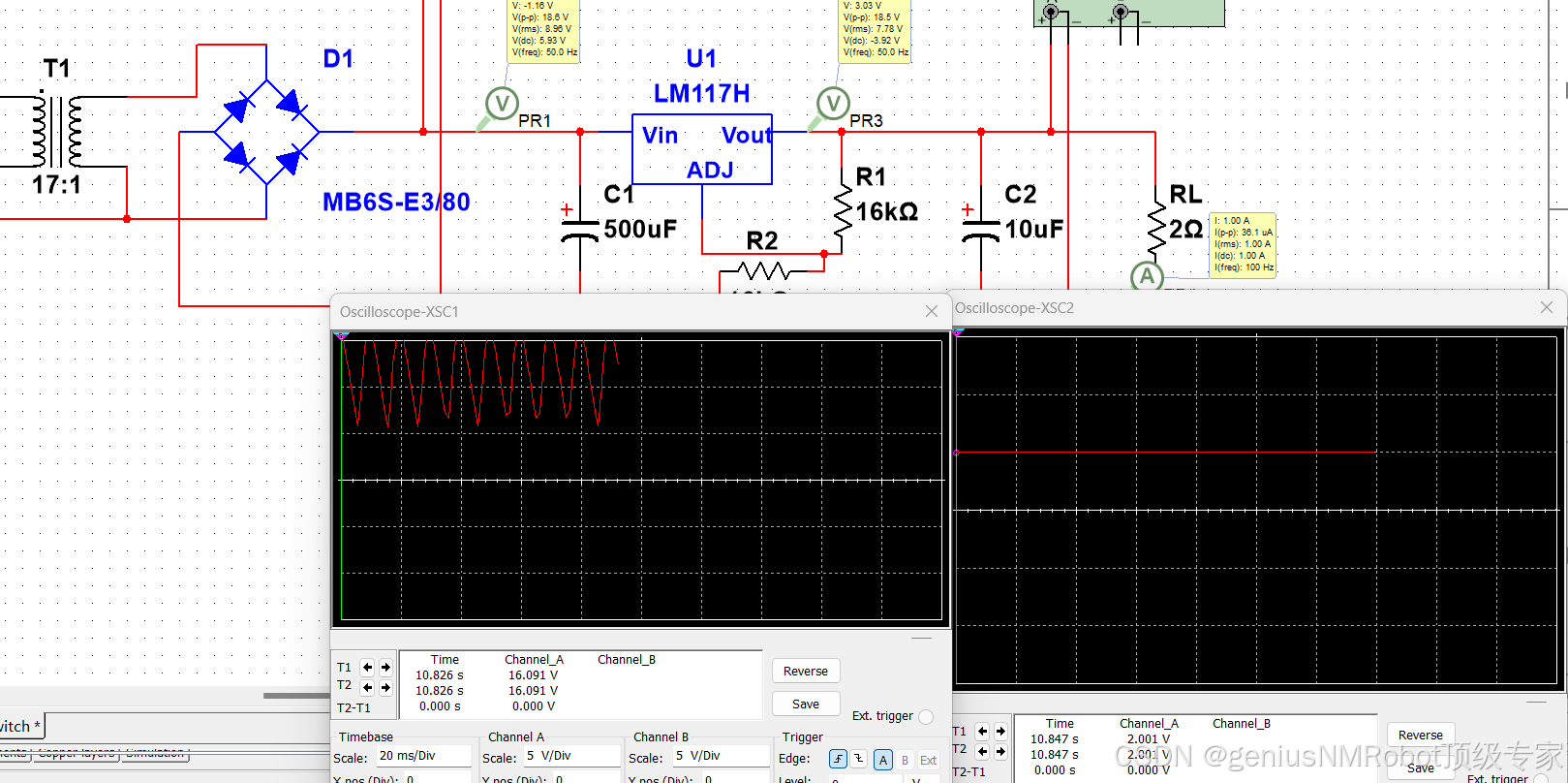

假设要使用WiFi可能需要达到2A，试试看行不行：

看吧即使达到了2A的时候，居然还可以输出3.3V电压，看来完全没问题了。

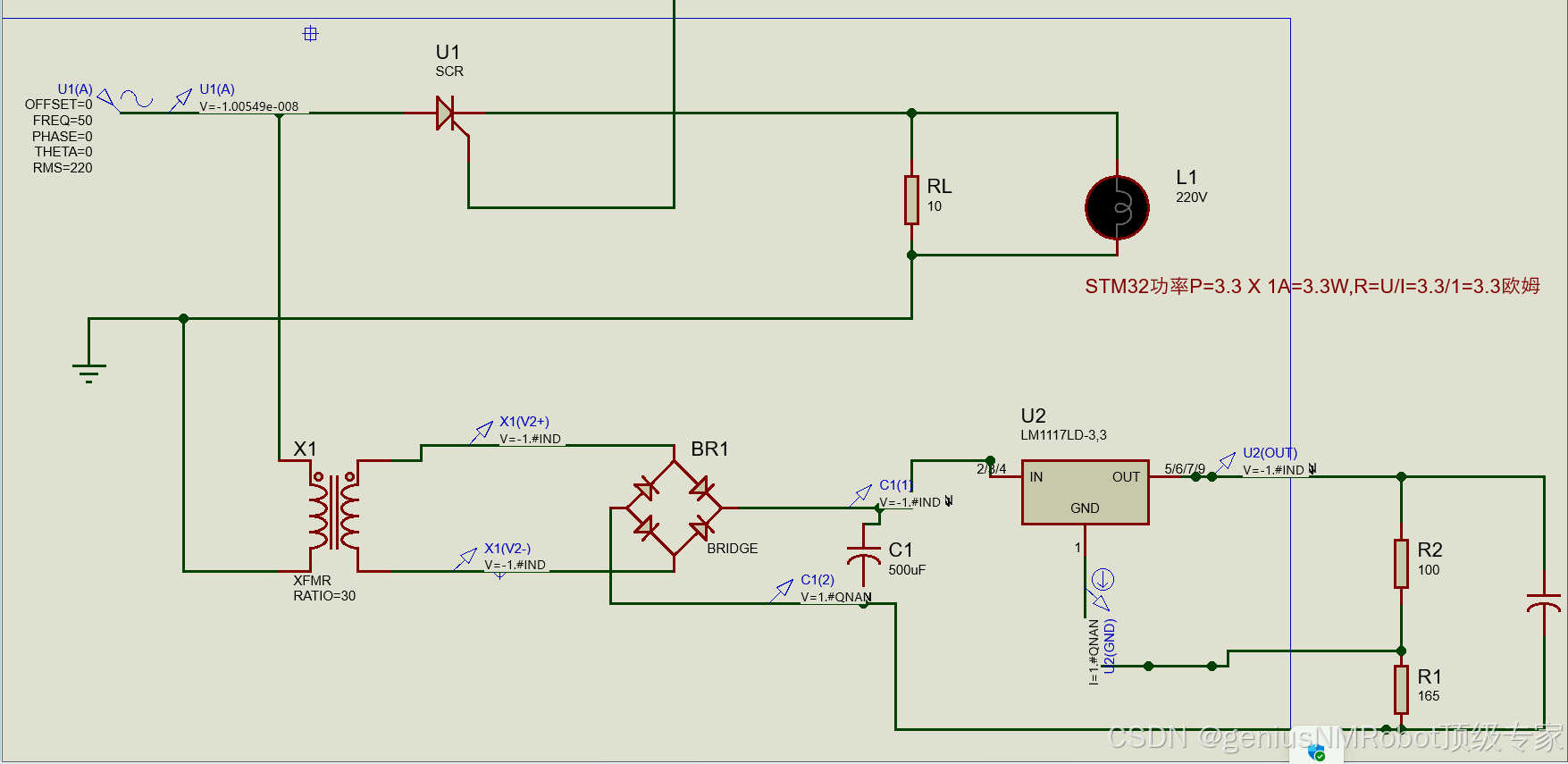

本来早就是对的，但是使用Proteus就是模拟不出来，应该是有病毒。我恶狠狠的诅---咒那个制作病毒的人全---家---光。可以看到是电压值是乱码

不好意思，刚才上面那个电阻是烧断了，所以电压就稳定了。。。。。。。。

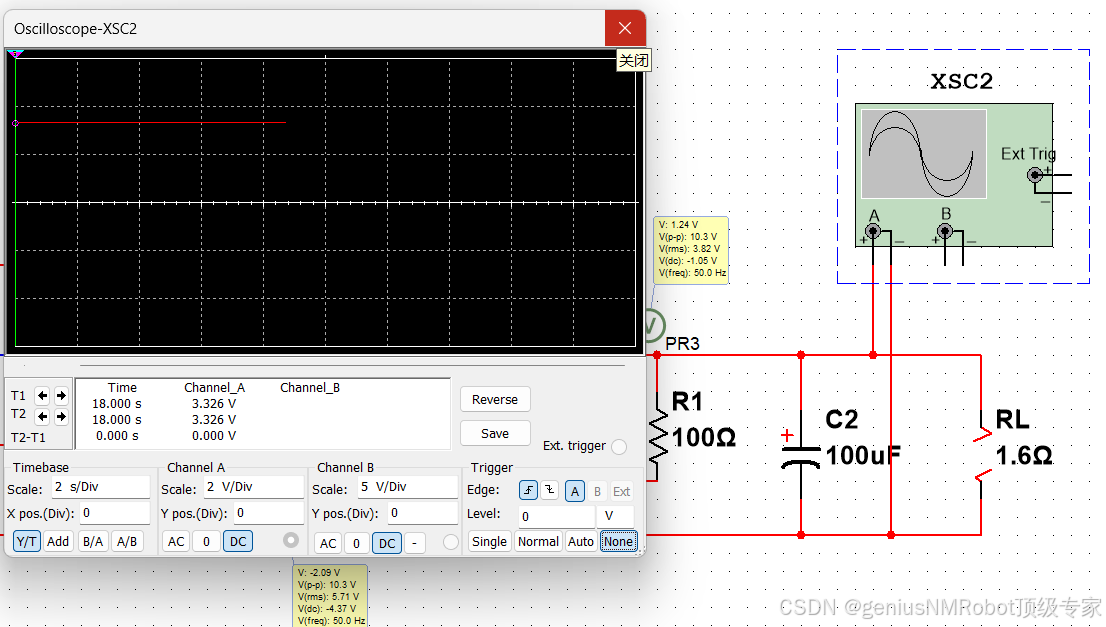

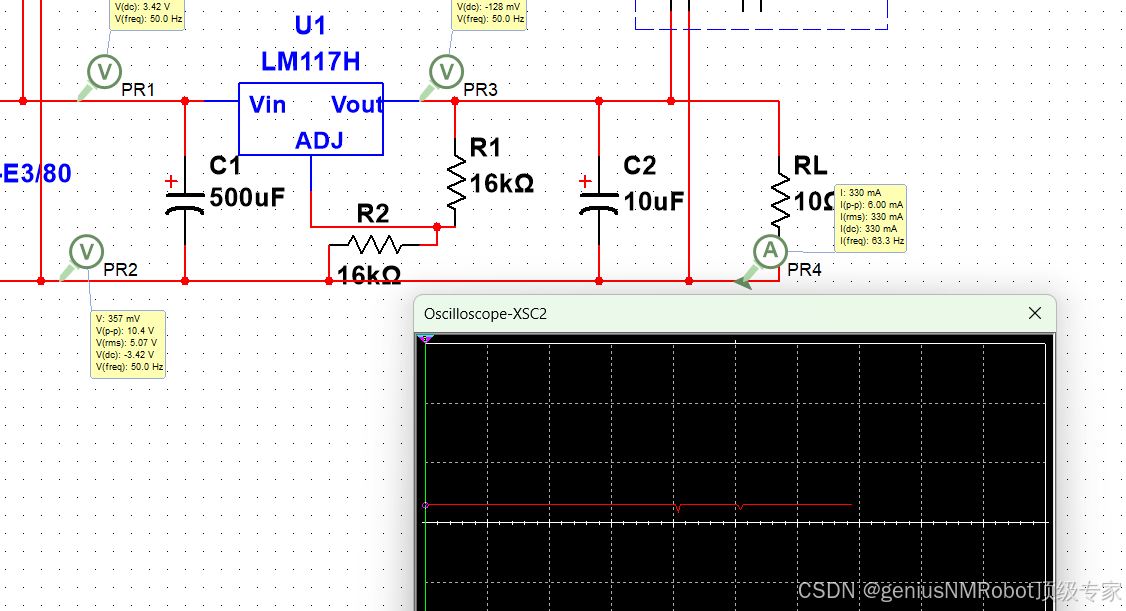

经过我不屑的努力，我发现，负载最大只能到10欧姆，再大电压就稳不住了；

所以电流最大是3.3/10=0.33A=330mA,如果要接WIFI恐怕是不够用。接STM32也许勉强就可以用一用了

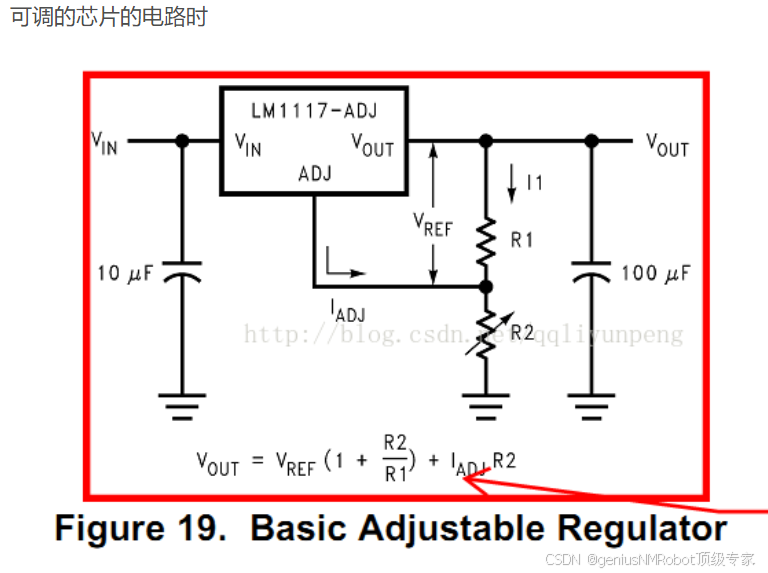

其中R2越大，输出电压越高。

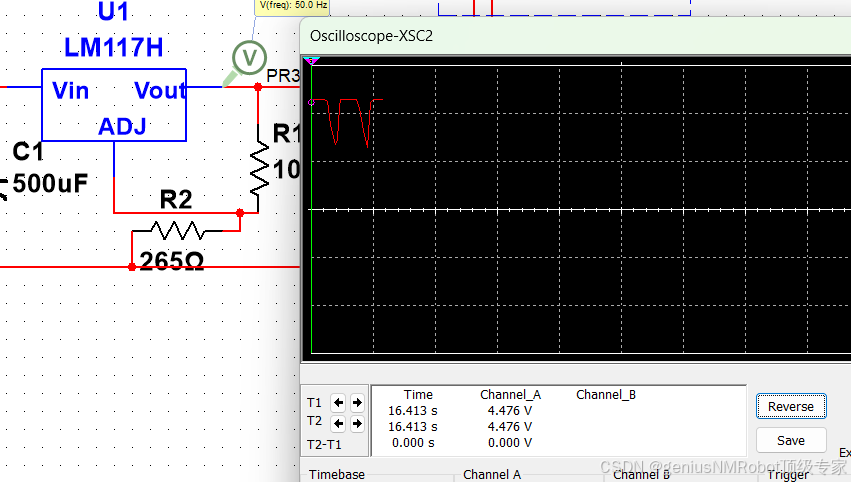

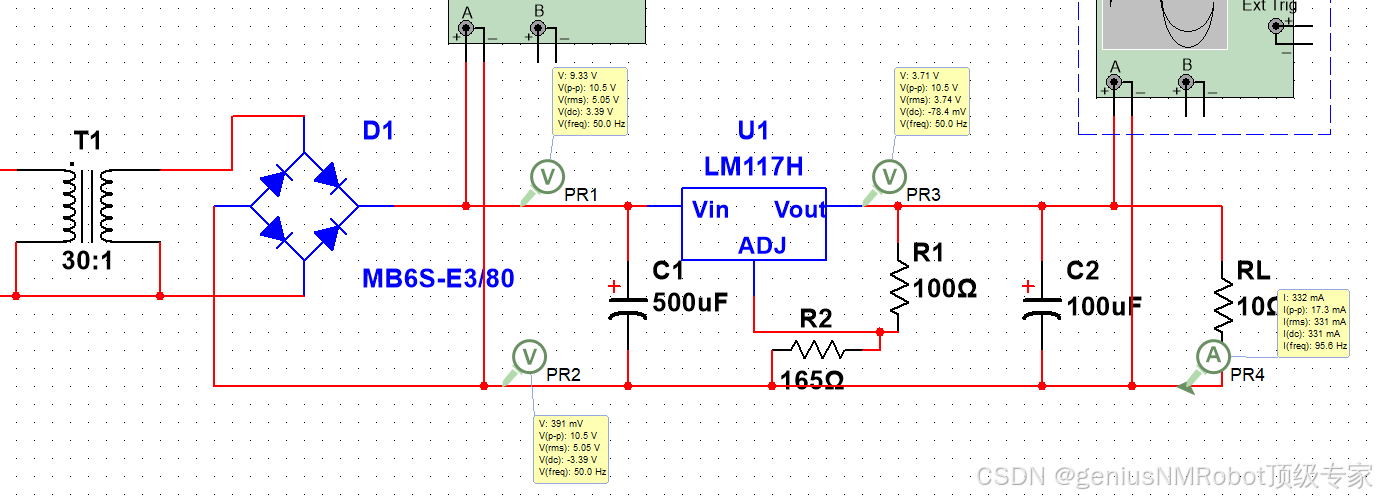

看吧R2修改为265，电压从3.3V---》4.5V

说实话关系挺复杂的，还是让软件自己去算去吧。也不是说R2越大电压就越高。

好像改为2个16K的电阻也可以，好像很多都可以，但是差不多就是10欧姆这个水平了1W.

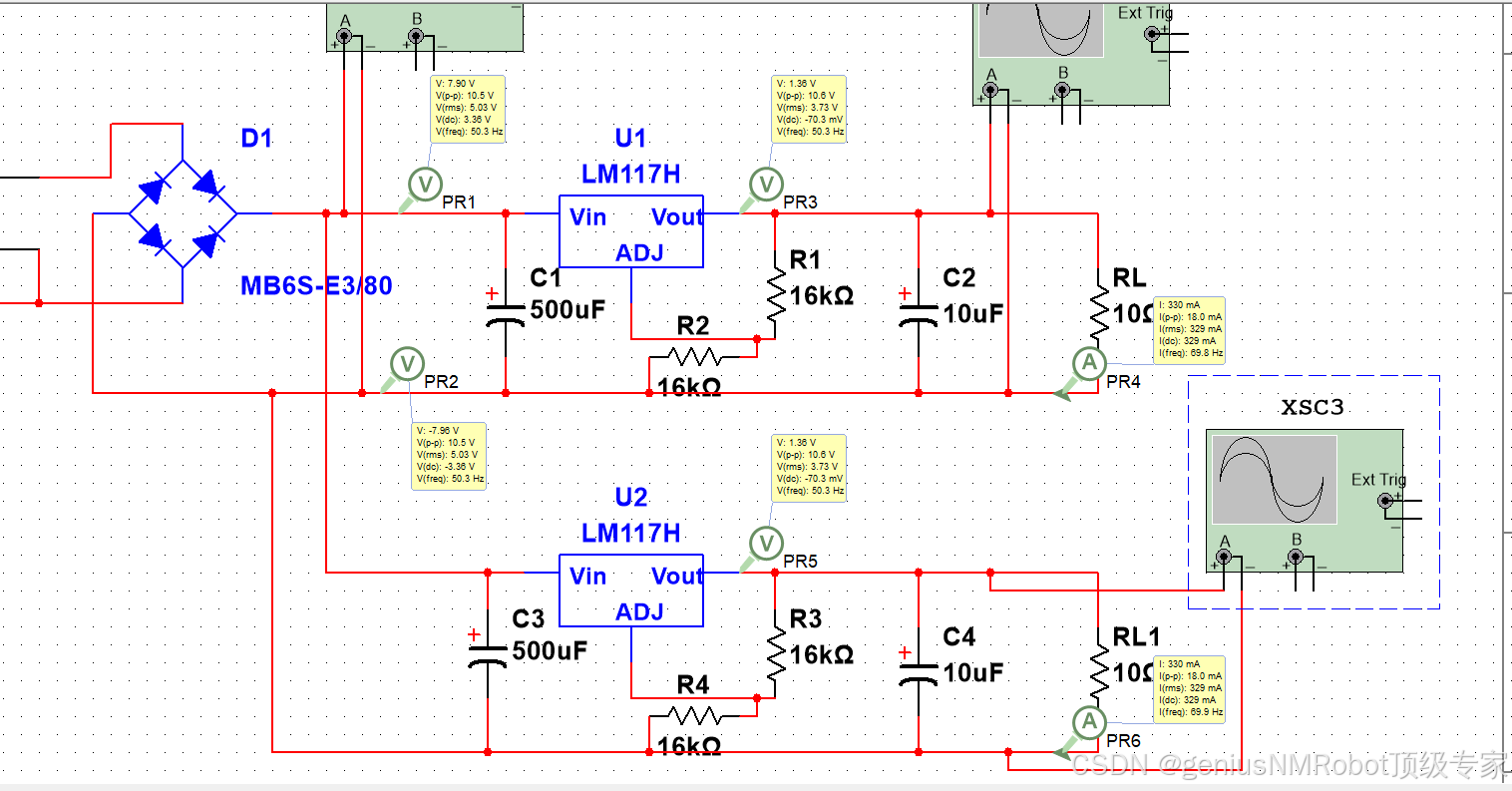

然后我发现复制一份以后负载又可以多1W，2个就有2W了。

电阻反正不要钱。就多了2个电容和一个LM117H

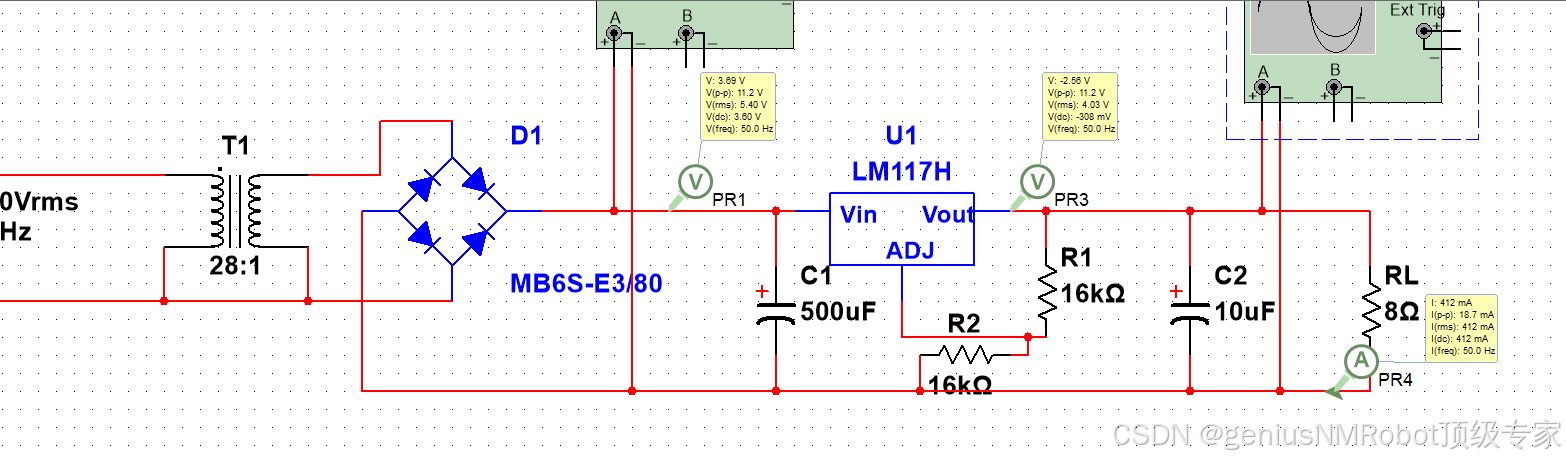

修改了变压器参数以后，功率进一步提升：8欧姆的时候可以稳定了，I=410mA,P=UI=3.3 X 0.41=1.35W,对于STM32是绝对够用了，因为好像每个引脚最大输出20mA,这可以满负荷输出多少个脚了呢？

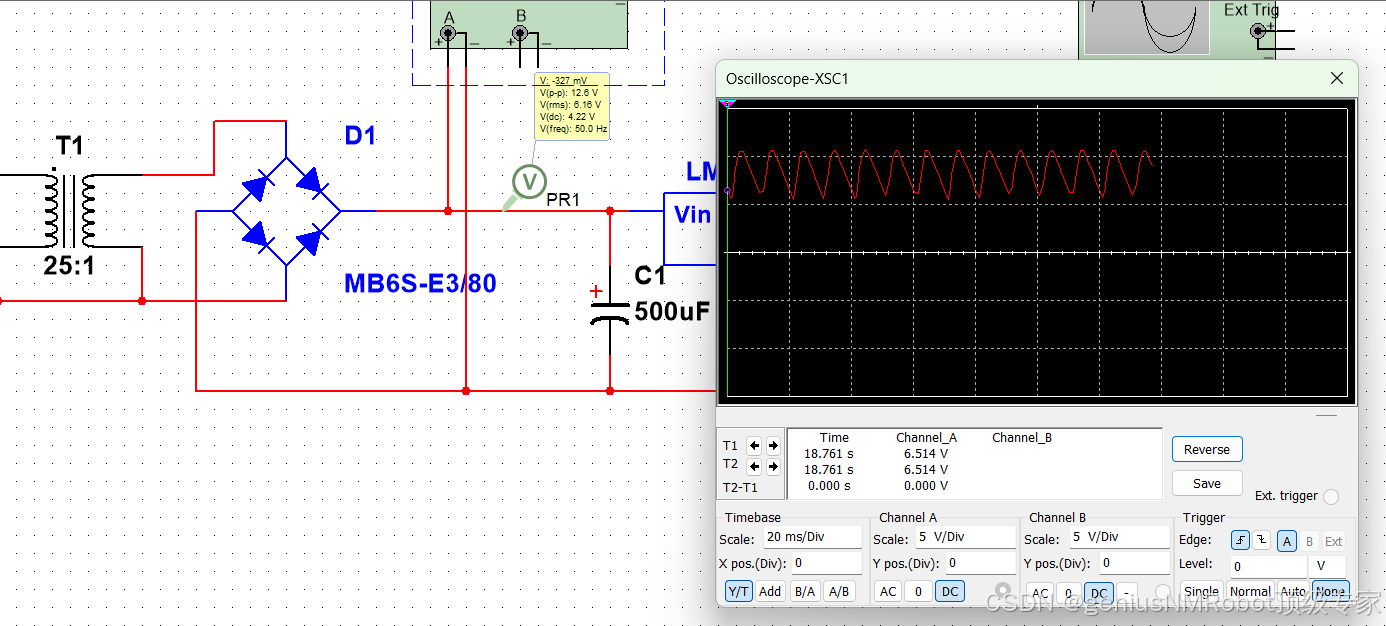

参数之所以改善了，是因为这保证了输入电压大于5V，我发现如果输入电压小于5V，那么就会产生不稳定，所以关键就在这里：

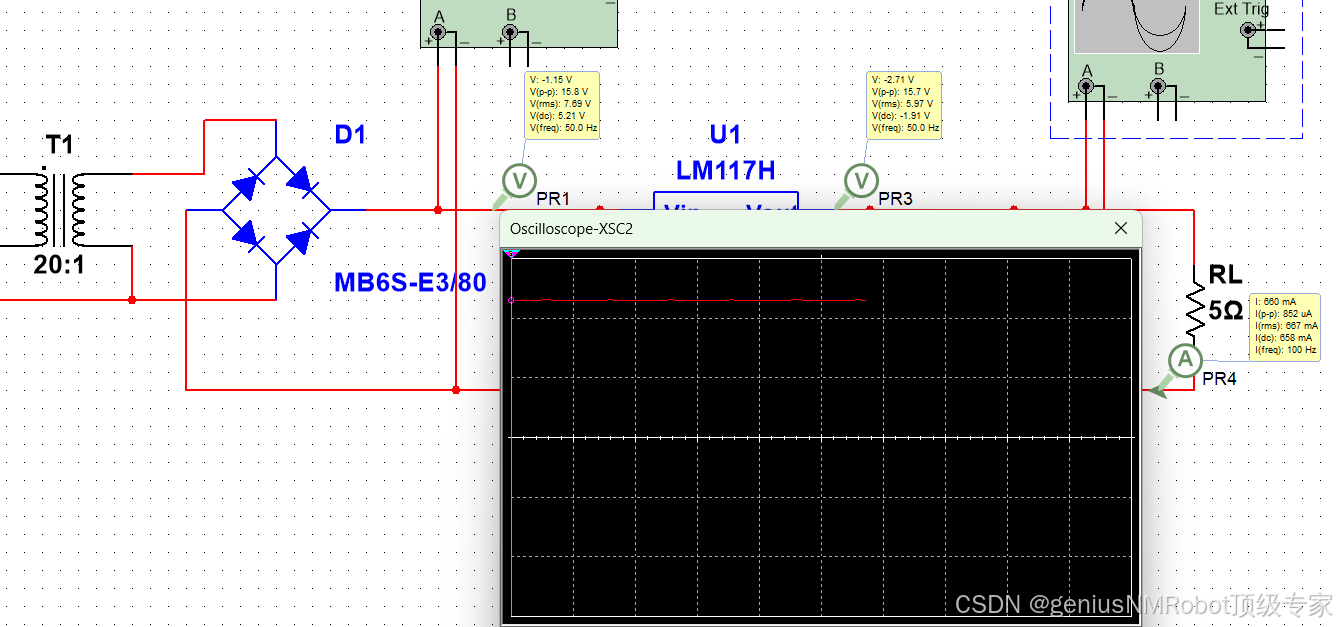

当输入电压进一步变大后，可以发现5欧姆也可以稳定了，电流达到了660mA,已经很接近最大值了。让我来看看最大值是多少：

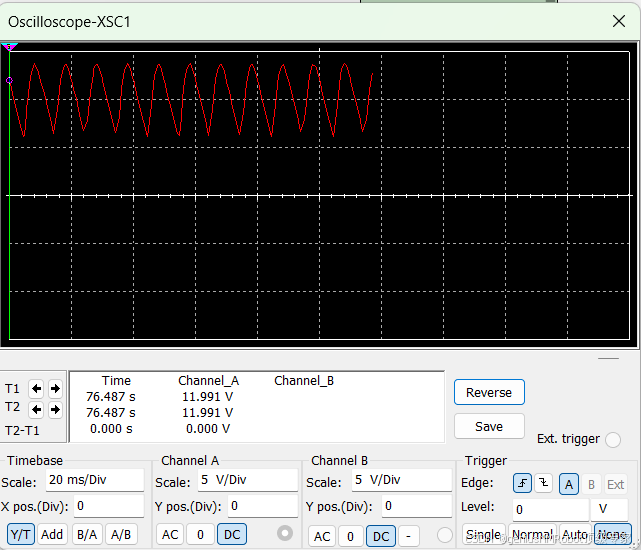

可以预测最大值将会出现在当电压最大值等于12V的时候，应该很快了：

可以看到最大值就是660mA了，因为最大值超过了12V，电流不再变化，但是此时是稳定的。

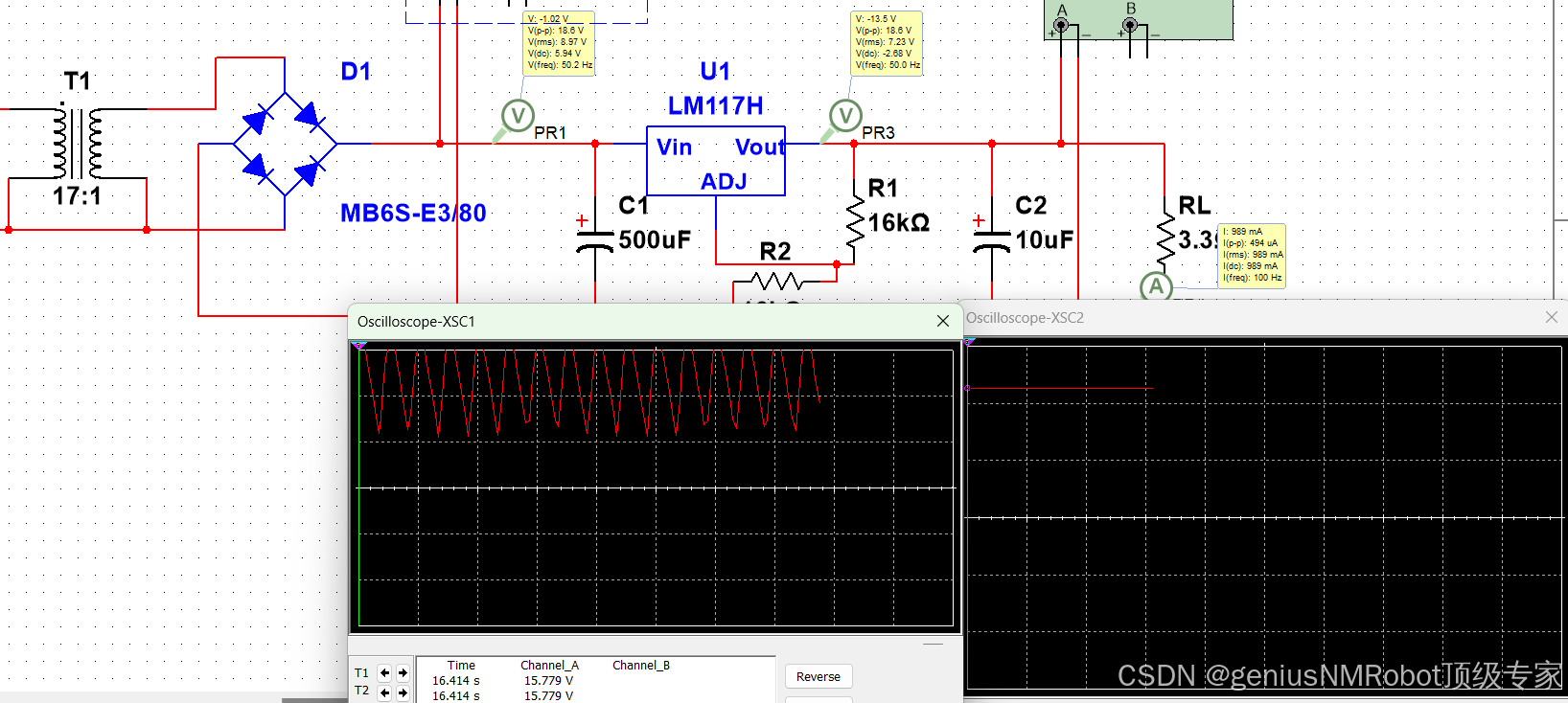

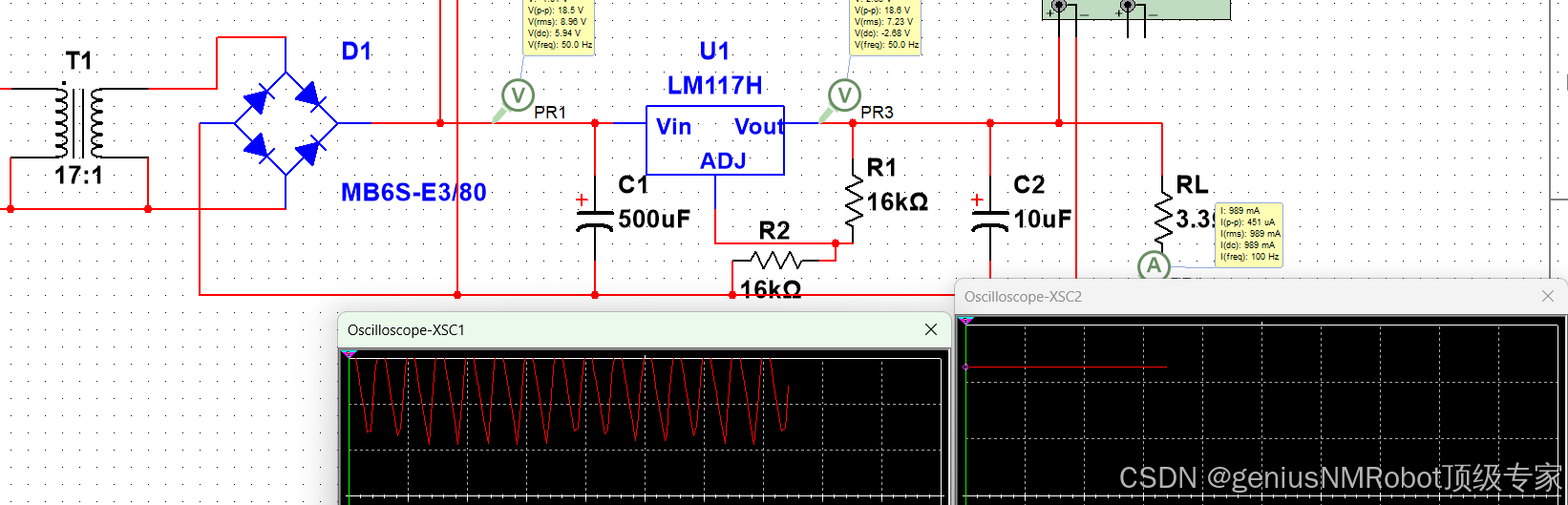

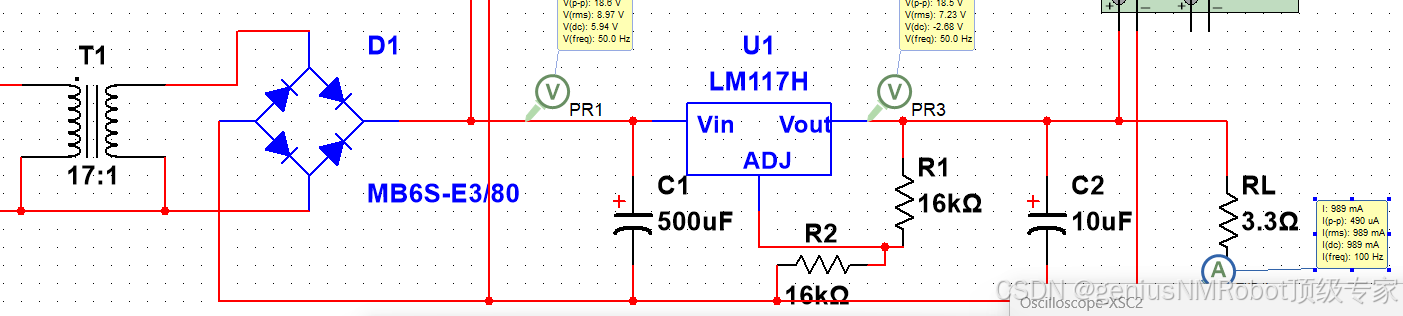

最大值出现了：当负载电阻式3.3欧姆的时候，电流达到了1A。确实实现了1A的电流。

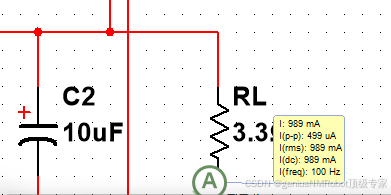

989mA,看到没。看看继续缩小电阻会发生生么：

缩小负载电阻会导致无法稳压，所以电阻不能小于3.3欧姆

这就是能输出1A的电路，非常稳定，功率达到3.3 x 1=3.3W,足够STM32和WiFi模块使用了。

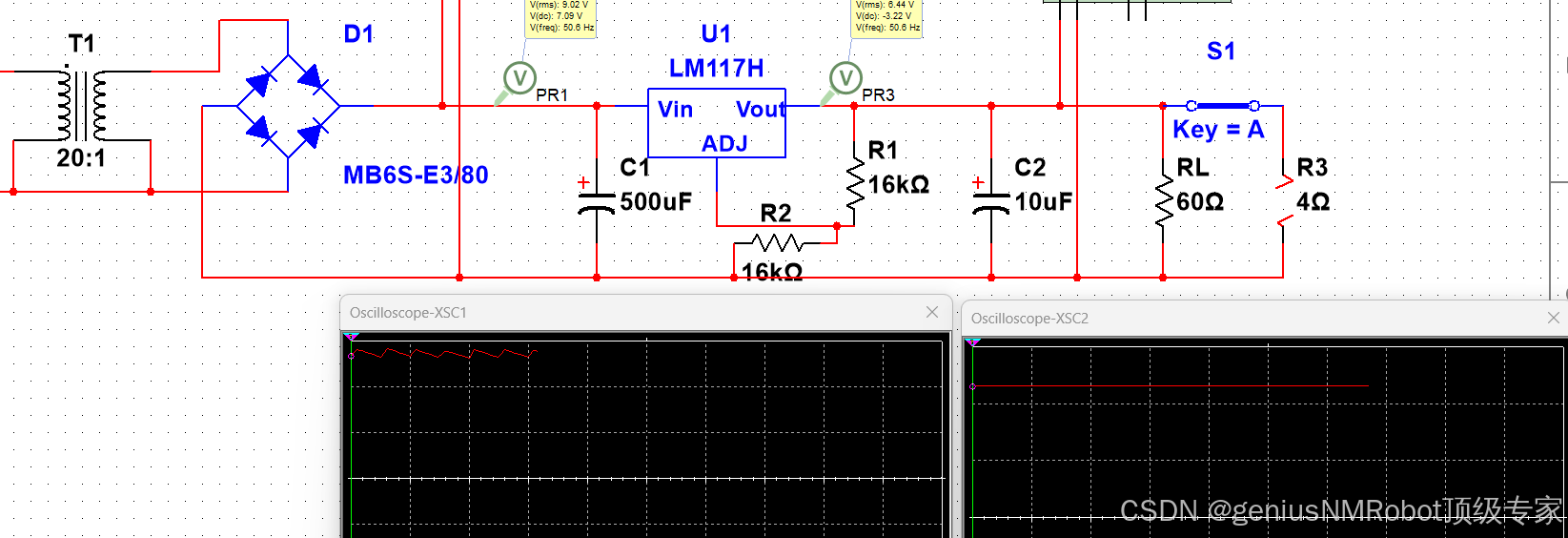

这是考虑了负载变化的更好的电路：

可以看到无论负载怎么变化不仅仅输出电流稳定在3.3V，而且输入电压控制在15V以内。因为几乎所有的1117都要求输入电压在15V以内，有的12V.
