Proteus制作的仿真元件无法正确运行，注意事项（本文内容均已验证无误）

我谦虚的用这个人的语言来回答这个问题：

子曰：

我们紧接着介绍以原理图方式创建Proteus仿真模型的详细过程。有些读者可能会想：不就是从器件库中调出元件创建嘛，我可以做一个超级器件，里面包含51、AVR、PIC等单片机器件构成的超级模组，反正库里已经有，不用白不用！！

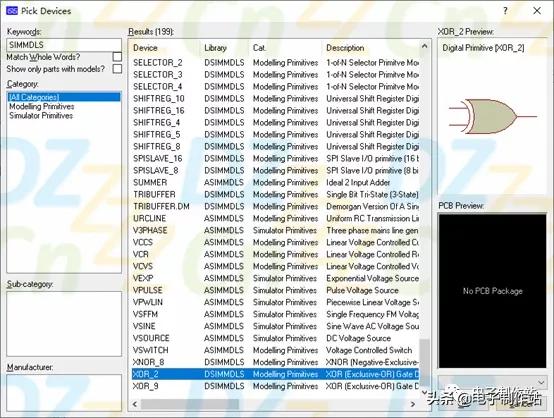

首先忍不住对此雄心壮志表达一下我的反应：呵呵哒！然后需要明确一下：并不是所有Proteus器件库中已经存在的器件都可以用来创建仿真模型。为啥？因为理想通常很丰满，现实却往往很骨感！只有ASIMMDLS.LIB和 DSIMMDLS.LIB两个库中的基本元件才是可以用来创建仿真模型的，你可以在“选择器件”对话框中输入关键字“SIMMDLS”来查找所有可用的基本元件，如下图所示：

通常观察搜索出来的器件就可以知道，基本元件就是那些“与”、“或”、“非”……“触发器”、“计数器”、“多路器”、……“ADC”、“开关”……“压控电流源”、“电流/电压源”……三极管、场效应管等等，可并不包含单片机、显示模组等复杂的器件，因此，你试图通过创建一个超级器件轰动全世界，继而走向人生巅峰的战略构想注定只是一个美梦。

我早就说过了：如果要制作MB10S整流桥不能直接用整流桥，要用二极管来组装：

比如这样做是不对的：

输出的波形会有问题：

这个波形看起来好像是对的，但是应该知道同一时间至少有一个曲线应该恒为0，但是没有说明是错的。

另外还要注意：名称要一致：指子原理图的输入输入的名称要更父原理图内电子元件的引脚名称一致，比如：

上图中4个引脚的名称要一致，否则会发生错误。

为了向全世界证明我卑微的能力，献出此图，表示我已经实验成功了，year
