参考网上一些资料, 今天学习使用arduino驱动一块5641AH四位数码管显示不同数字。

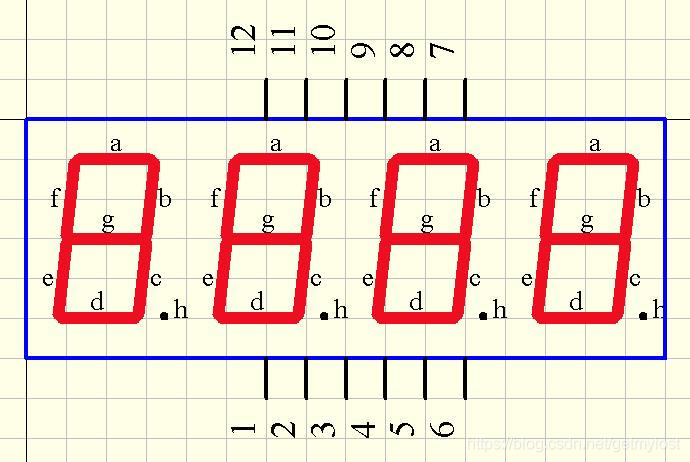

4位数码管简介：

1至6脚分别为：e d dp c g 4
12至7引脚分别为：1 a f 2 3 b
管脚的管脚的数法：有字面向自己，左下脚为第一脚，逆时针数。

驱动数码管需要使用限流电阻，限流电阻有2种接法：一种是在COM端接4颗100欧姆，这种接法好处是需求电阻较少，但是会造成不同数码管上显示的数字亮度不一；另一种接法是在其他8个引脚上接8颗100欧姆，这种接法好处是亮度均匀，但电阻使用较多。本次实验使用4颗220欧姆替代方案。

示例代码：

  int a[10][10]={
  {0,0,0,1,1,1,1,1,1,0},
               {0,0,0,0,1,1,0,0,0,0},
               {0,0,0,1,1,0,1,1,0,1},
               {0,0,0,1,1,1,1,0,0,1},
               {0,0,0,0,1,1,0,0,1,1},
               {0,0,0,1,0,1,1,0,1,1},
               {0,0,0,1,0,1,1,1,1,1},
               {0,0,0,1,1,1,0,0,0,0},
               {0,0,0,1,1,1,1,1,1,
