换流站

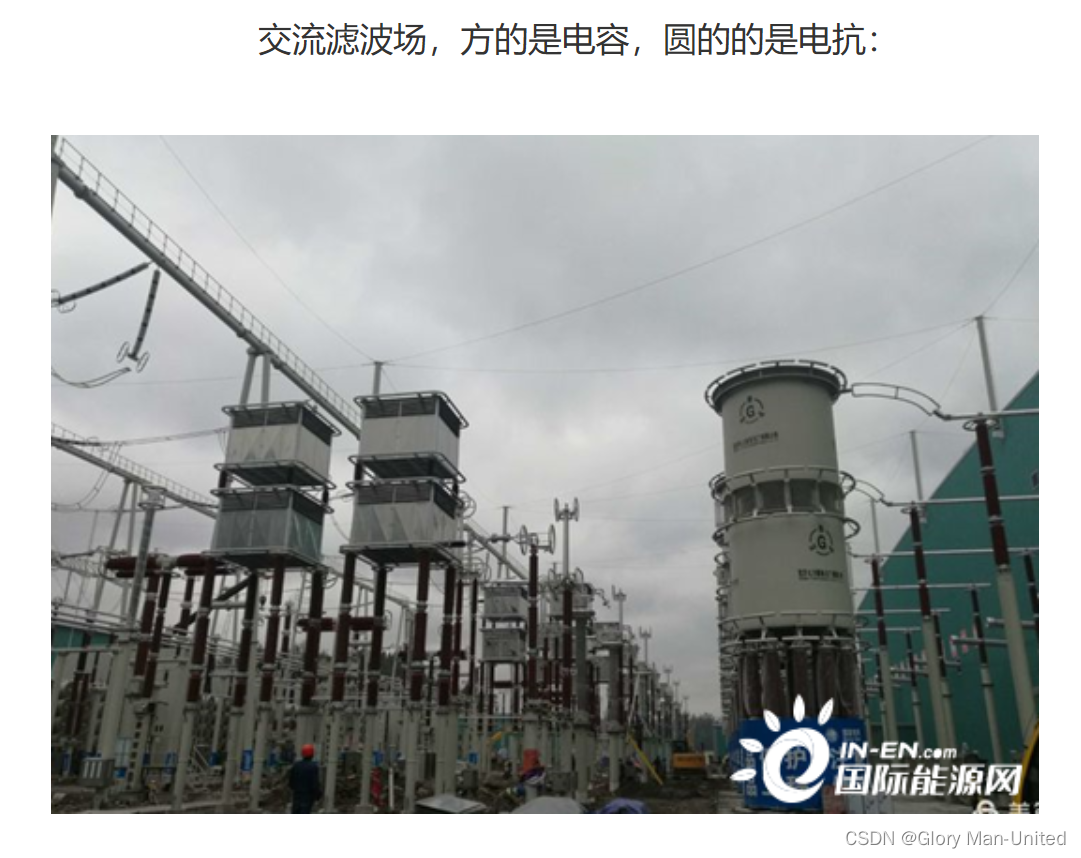

 直流换流站除了换流变压器和相应的断路器之外，还有换流器，换流阀(如IGBT, IGCT等)、平波电抗器、交流滤波器、直流滤波器、无功补偿设备以及各种类型的交流和直流避雷器等。

交流变电站只有变压器，断路器，散热，避雷等设备

 换流站和变电站有什么区别如下：

变电站为交流电电压等级的变换过程（高电压-低电压；低电压-高电压）；

换流站为交直流电间的转换（交流电变为直流电；直流电变为交流电）。

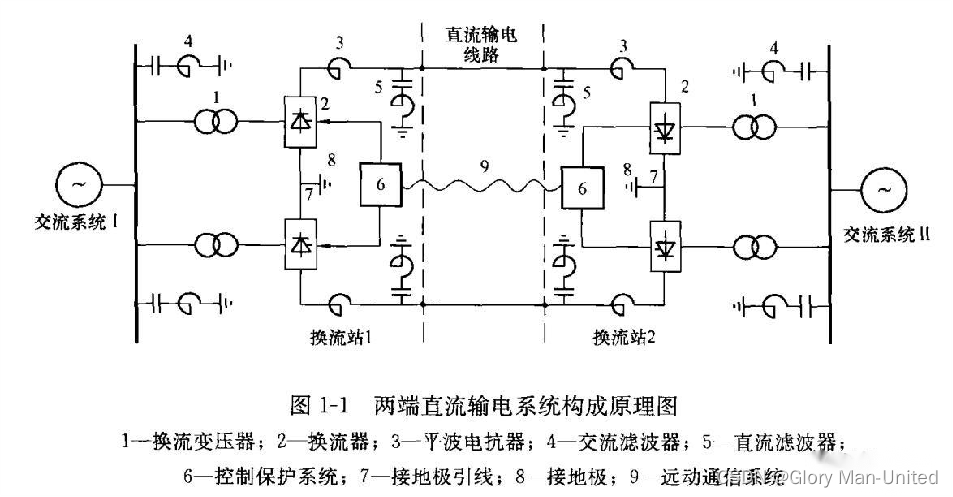

高压直流输电的整流站、逆变站均称为换流站；整流站将交流电变为直流电输出，逆变站将直流电变回交流电。而背靠背换流站是将高压直流输电的整流站和逆变站合并在一个换流站内，在同一处完成将交流变直流，再由直流变交流的换流过程。

1.换流站是在输变电系统中,对交直流高压电源进行逆变,便于远距离输送和使用。变电站只是将电能输送到电网或用户的功能。

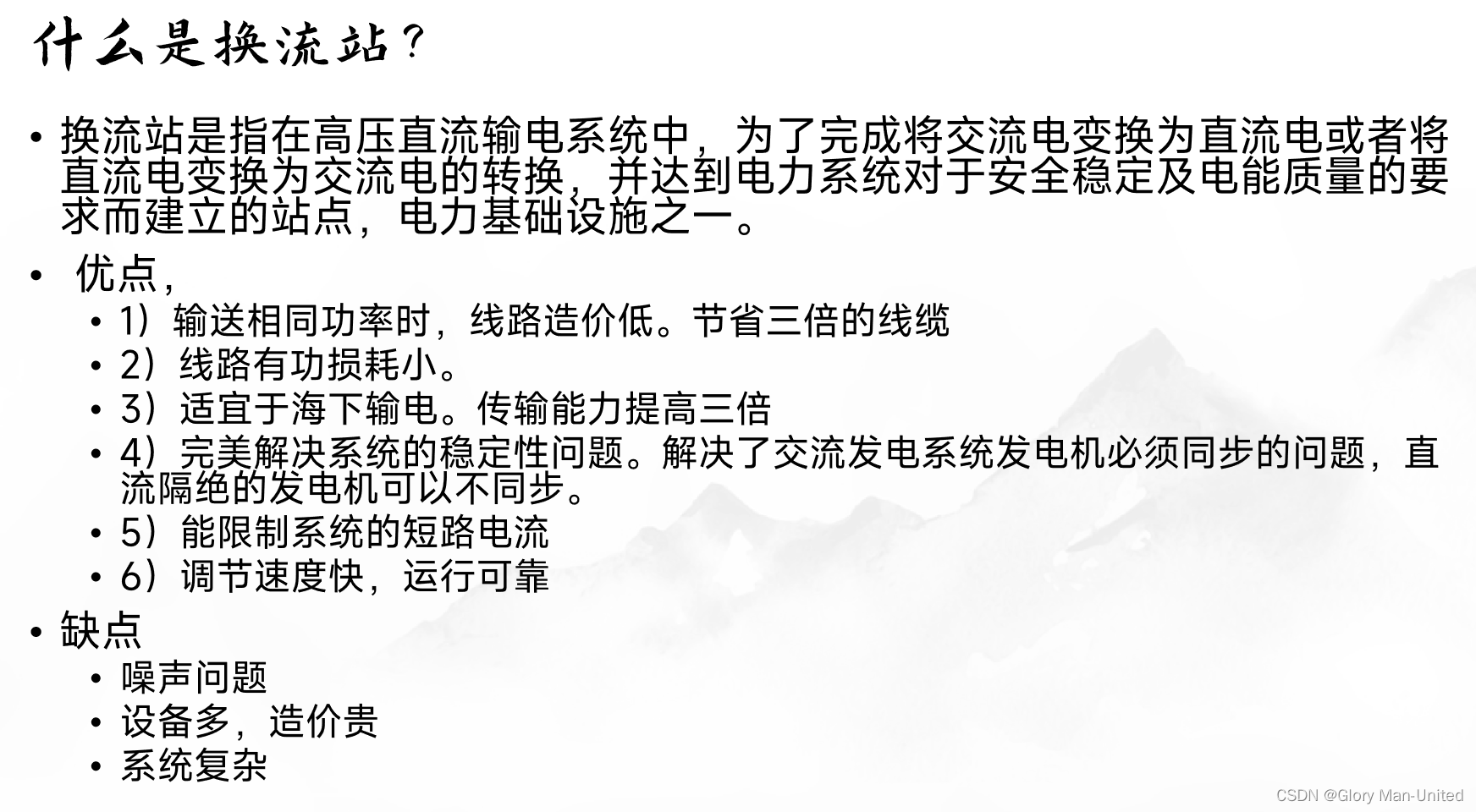

2.换流站是能在安全稳定、保证电能质量的情况下完成将交流电变换为直流电或者将直流电变换为交流电的转换的场所。变电站是改变电压的场所。

3.变电站由变压器、互感器、开关设备、防雷设备组成。 换流站由换流阀、换流变压器、平波电抗器、交流开关设备、交流滤波器及交流无功补偿装置、直流开关设备、直流滤波器、控制与保护装置、站外接地极以及远程通信系统等组成。

电网是一个复杂的系统，由数个电源、输电设备以及配电设备构成，这个系统需要持续不断的监控来保证稳定可靠的运行。 步入２１世纪以来，电网朝着智能化发展。

现代智能电网正将信息和通信技术（Information and Communication Technologies，ICT）以及监视控制和数据采集（Supervisory Control and Data Acquisition，SCADA）系统集成到电网中来实现高效的远程监督与实时控制，这也使得电网成为一种信息物理系统（Cyber-physics System，CPS）。

背靠背换流站

背靠背换流站具有常规高压直流输电的最基本的优点，可实现非同步并网。较常规直流输电，背靠背换流站优点更突出：

1、没有直流线路，直流侧损耗小；

2、直流侧可选择低压大电流运行方式，以降低换流变压器、换流阀等有关设备的绝缘水平，降低造价；

3、直流侧谐波可全部控制在阀厅内，不会产生对通信设备的干扰；

4、换流站不需要接地极，无需直流滤波器、直流避雷器、直流开关场、直流载波等直流设备，因而比常规的高压直流输电节省投资。

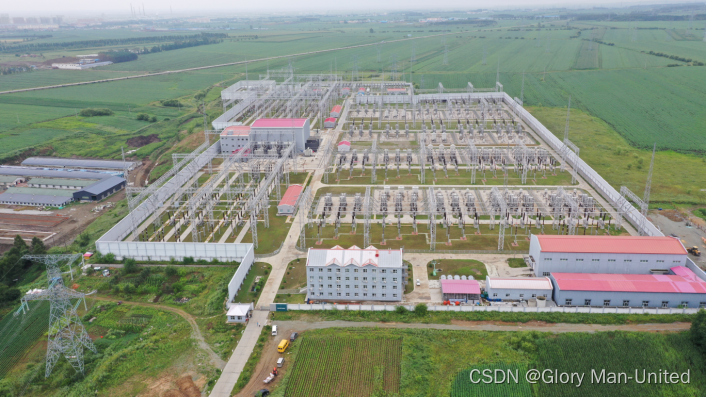

黑河换流站

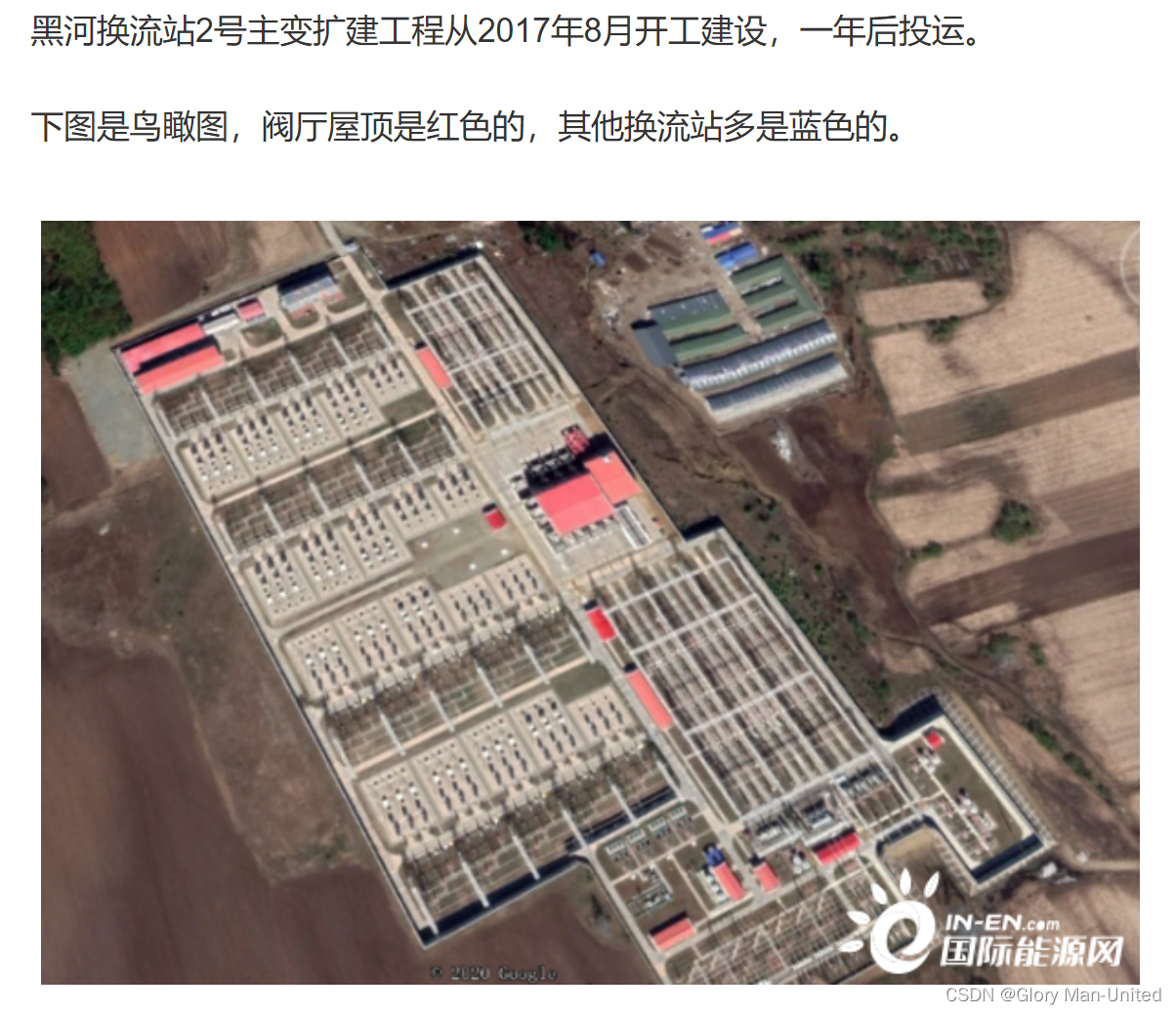

标题A中俄直流联网500千伏黑河背靠背换流站鸟瞰图

由于是背靠背工程，没有直流滤波器。即使有，也会平波电抗器一样，在阀厅里面。
