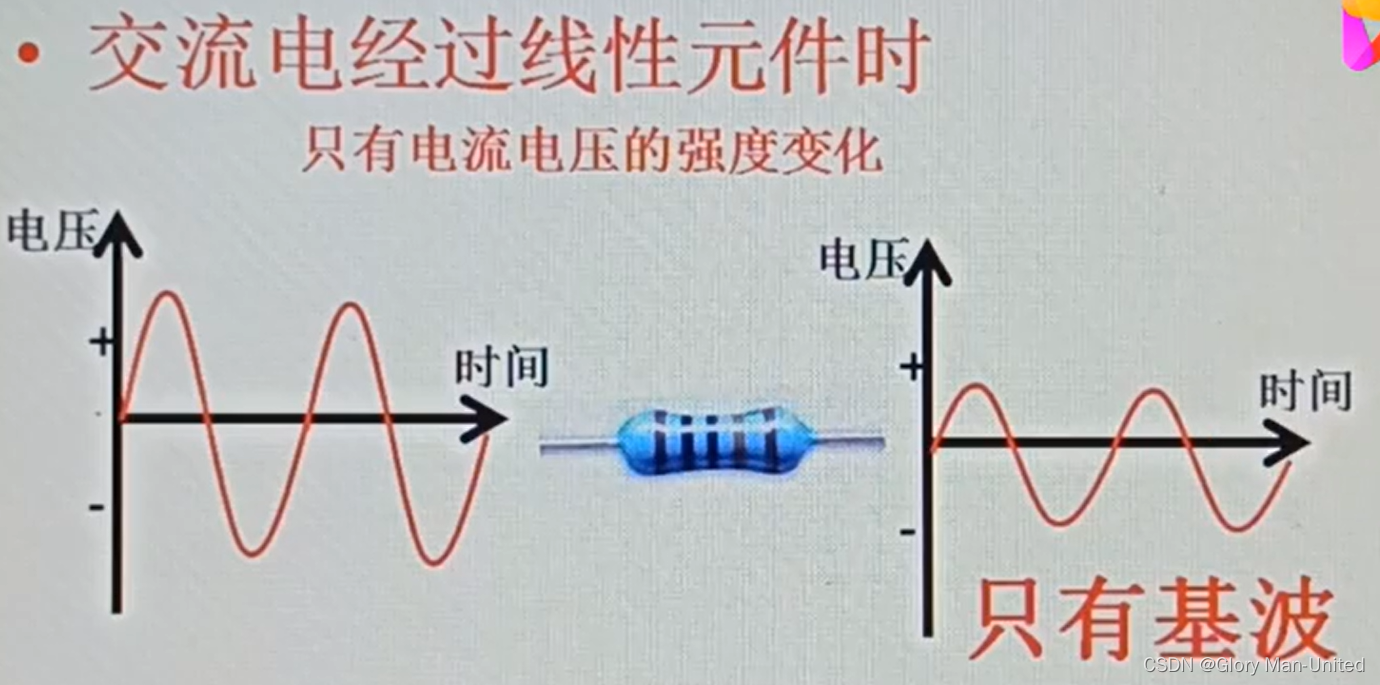

        谐波是指对周期性非正弦交流量进行傅里叶级数分解所得到的大于基波频率整数倍的各次分量，通常称为高次谐波，而基波是指其频率与工频(50Hz)相同的分量。

定义

        谐波 (harmonic wave)，谐波是指电流中所含有的频率为基波的整数倍的电量，一般是指对周期性的非正弦电量进行傅里叶级数分解，其余大于基波频率的电流产生的电量。从广义上讲，由于交流电网有效分量为工频单一频率，因此任何与工频频率不同的成分都可以称之为谐波，这时“谐波”这个词的意义已经变得与原意有些不符。正是因为广义的谐波概念，才有了“分数谐波”、“间谐波”、“次谐波”等等说法。

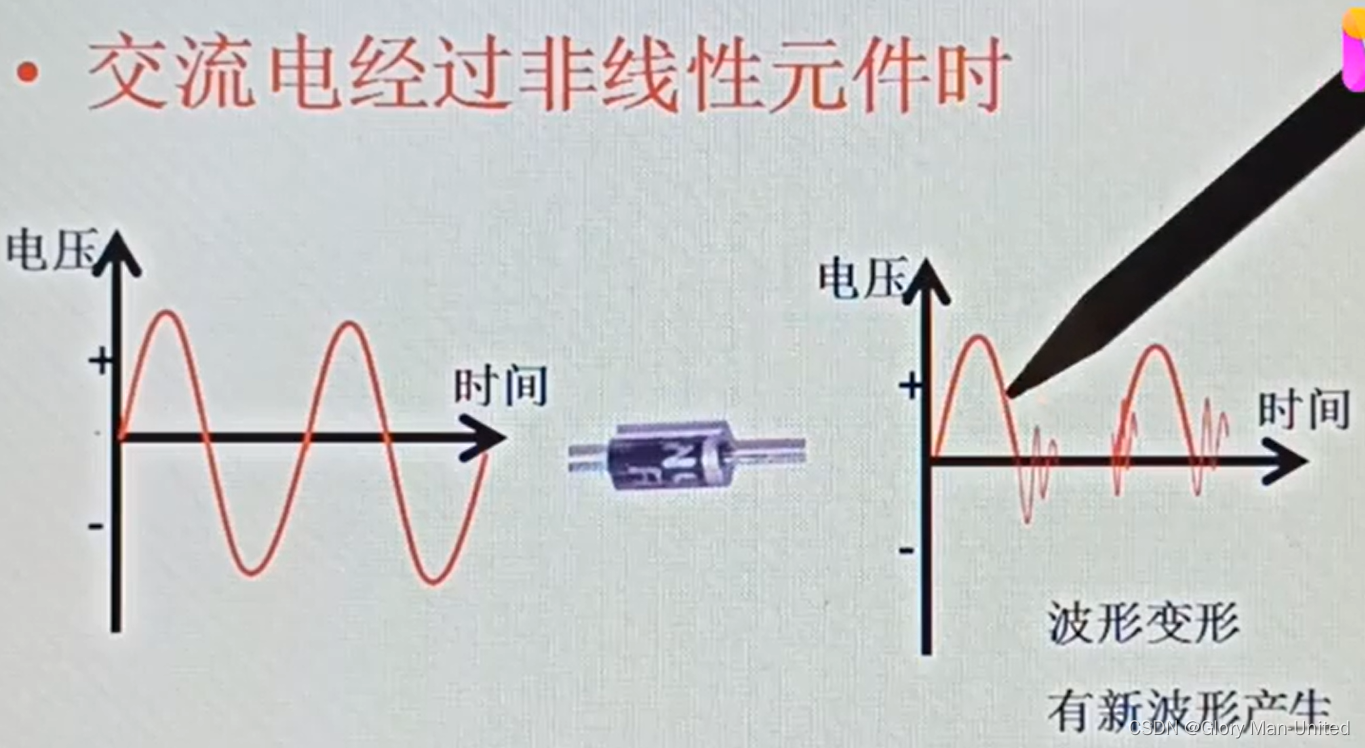

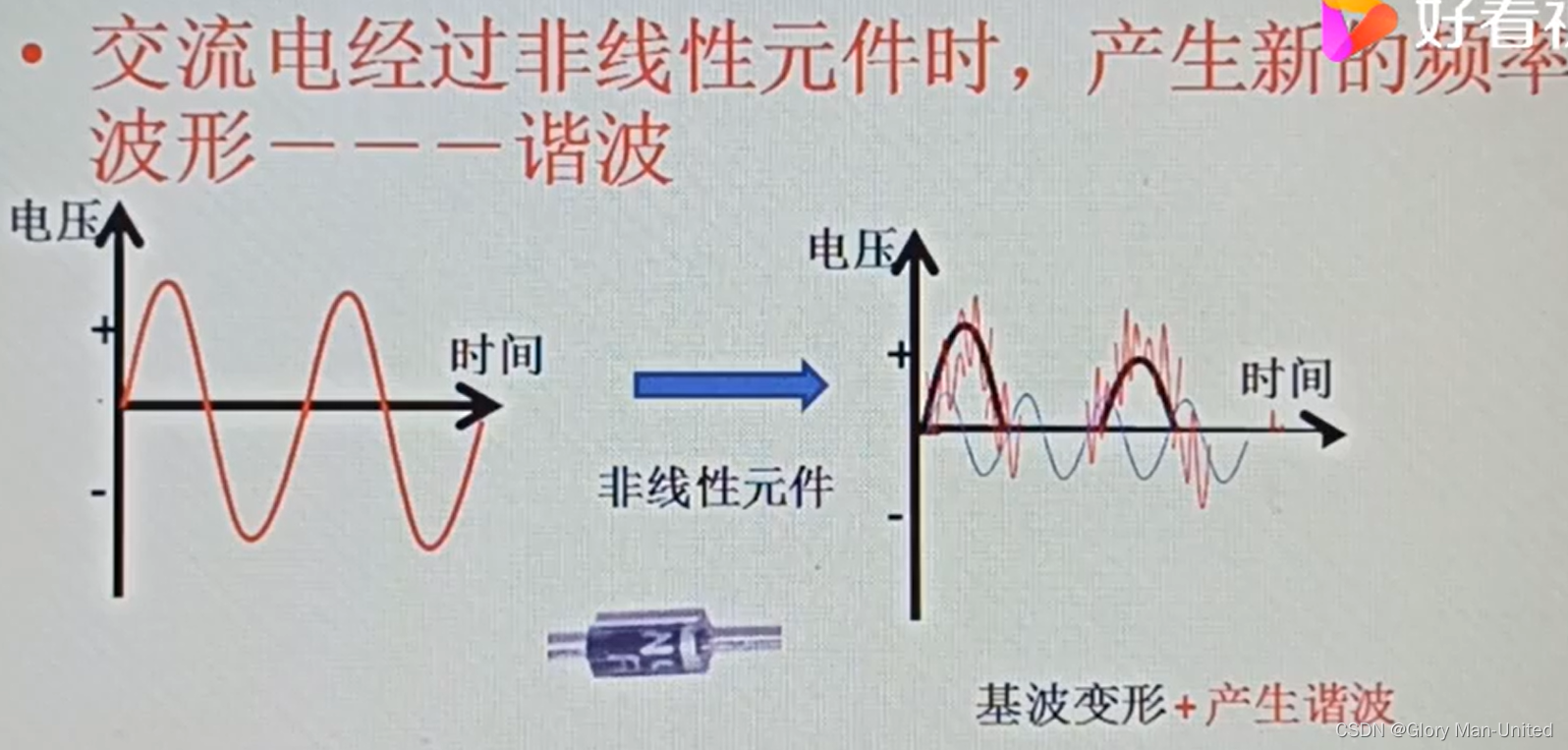

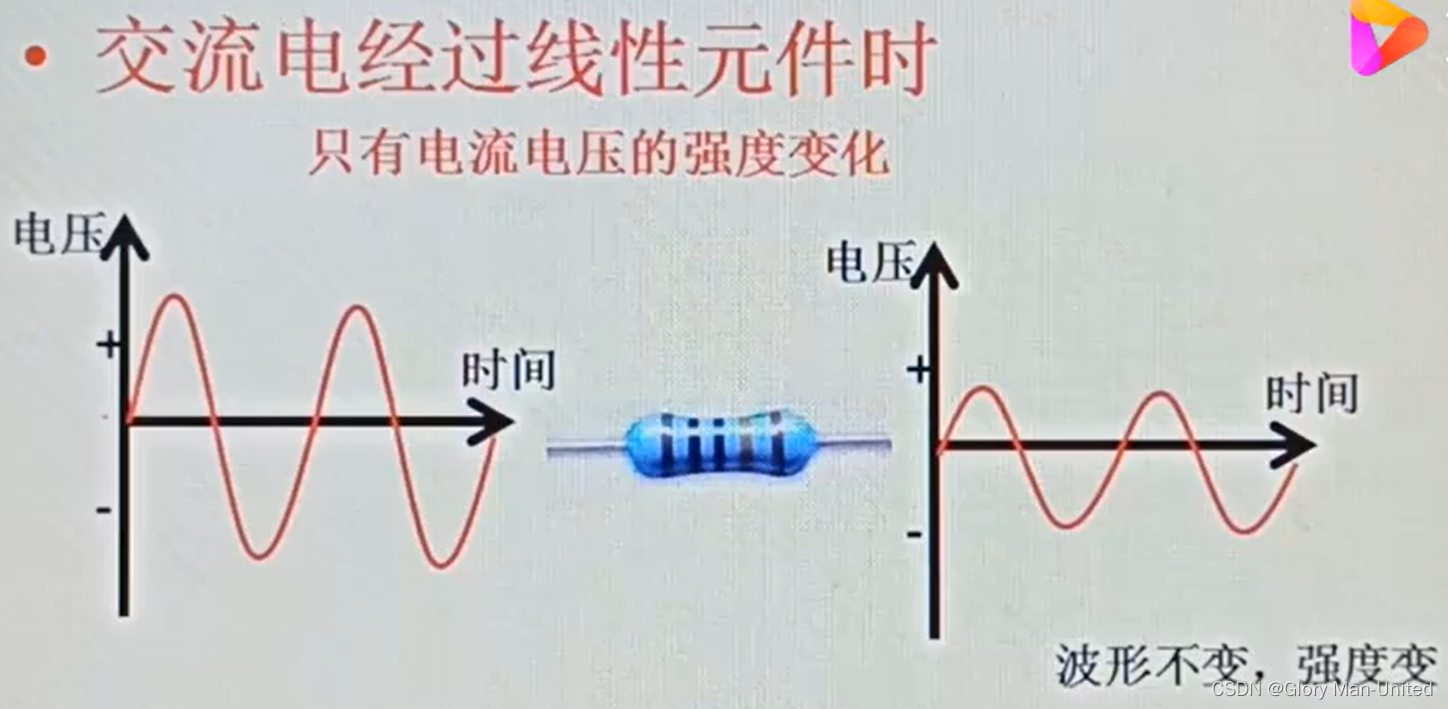

谐波产生的原因主要有：由于正弦电压加压于非线性负载，基波电流发生畸变产生谐波。主要非线性负载有UPS、开关电源、整流器、变频器、逆变器等。

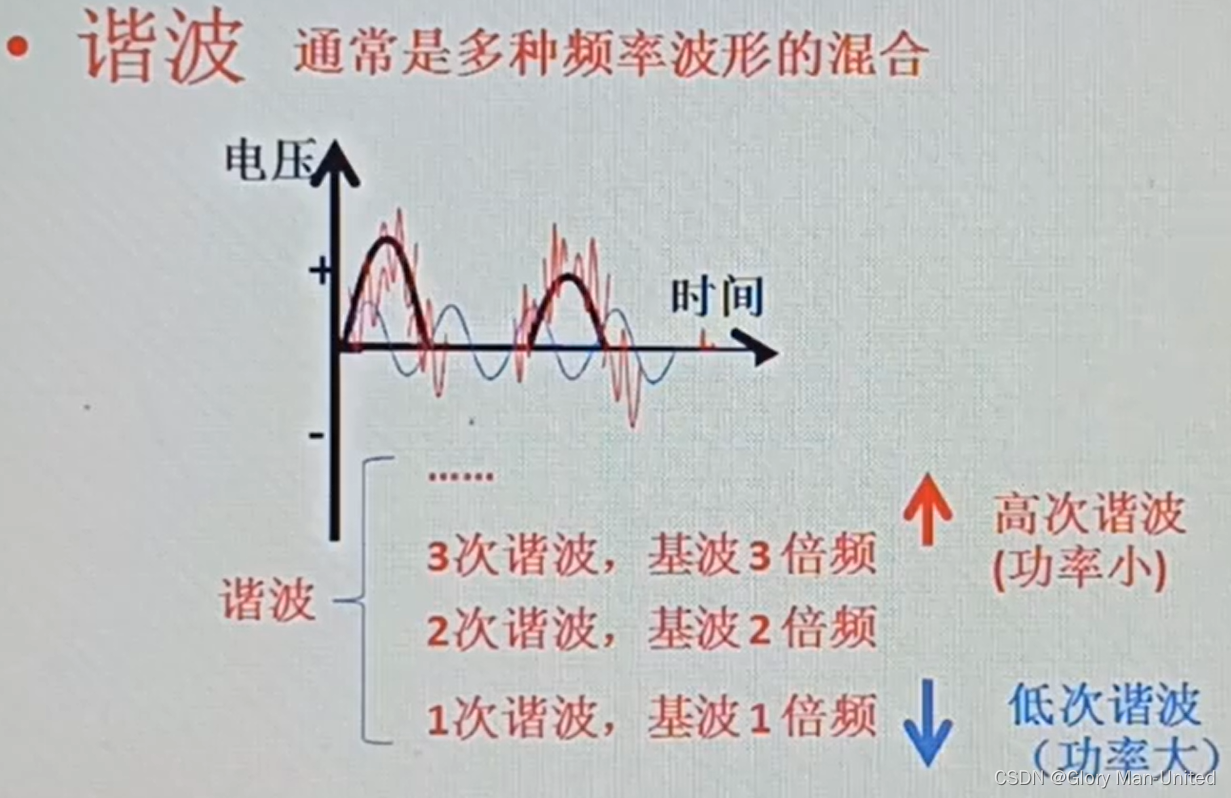

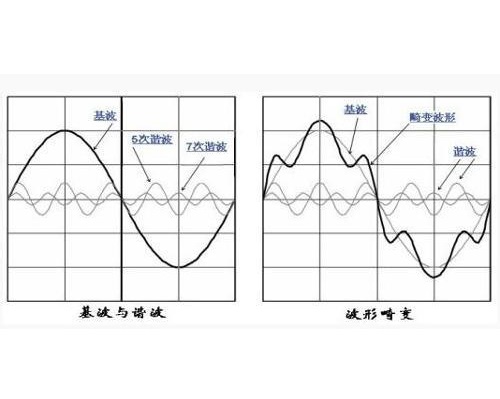

谐波的频率必然也等于基波的频率的整数倍，基波频率3倍的波称之为三次谐波，基波频率5倍的波称之为五次谐波，以此类推。不管几次谐波，他们都是正弦波。

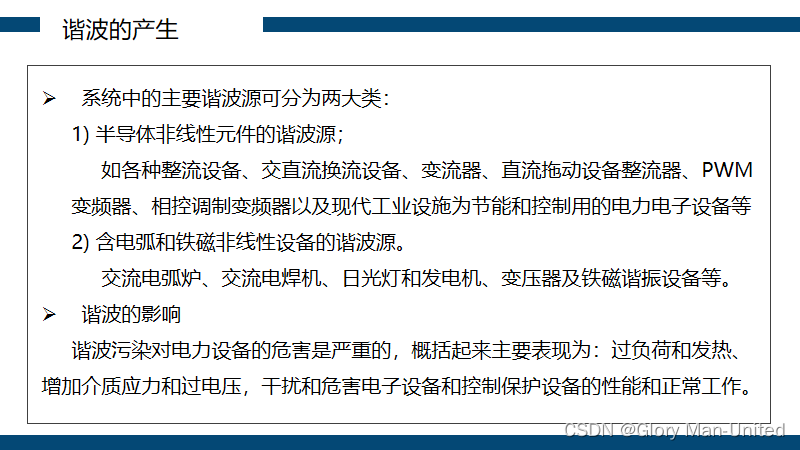

产生

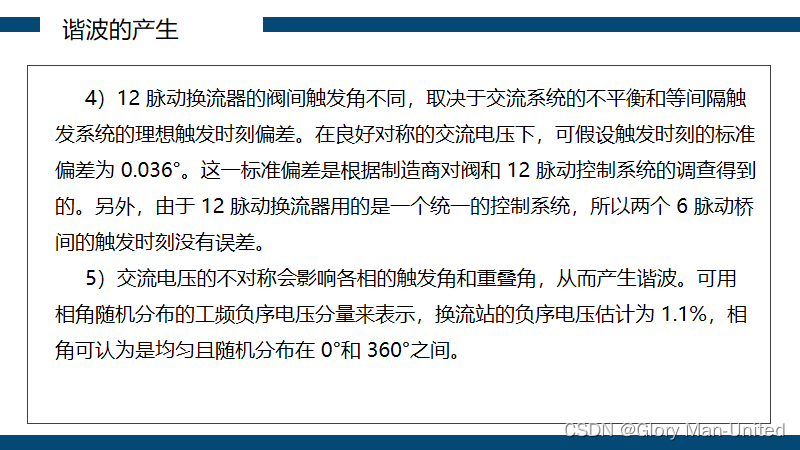

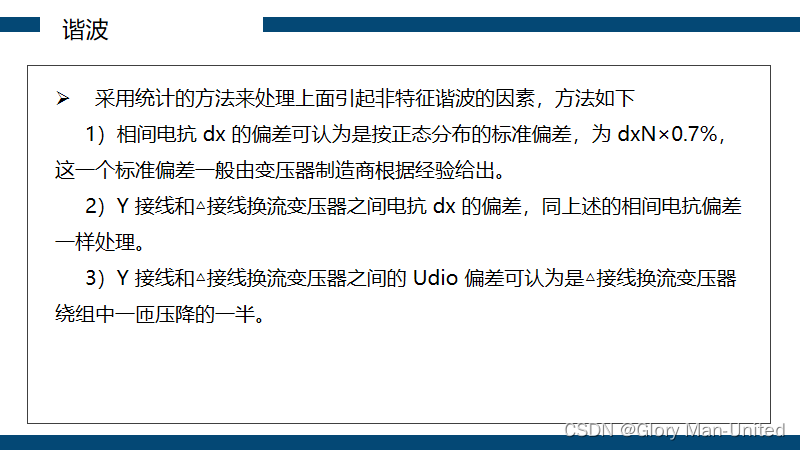

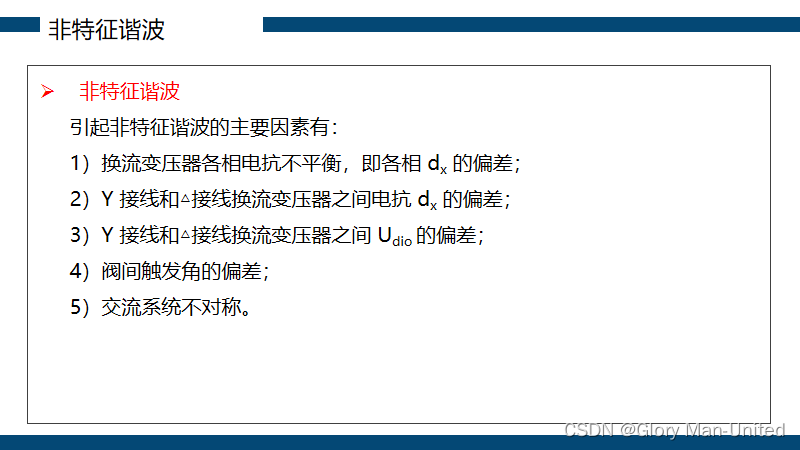

电网谐波主要由发电设备(电源端)、输配电设备以及电力系统非线性负载等三个方面引起的。

(1)电源端产生的谐波

发电机的三相绕组在制作上很难做到绝对对称，由于制作工艺影响，其铁心也很难做到绝对的均匀一致，加上发电机的稳定性等其他一些原因，会产生一些谐波，但一般来说相对较少。

(2)输配电过程产生的谐波

电力变压器是输配电过程中主要的谐波来源，由于变压器的设计需要考虑经济性，其铁心的磁化曲线处于非线性的饱和状态，使得工作时的磁化电流为角顶型的波形，因而产生奇次谐波。较高的变压器铁心饱和程度使得其工作点偏离了线性曲线，产生了较大的谐波电流，其奇次谐波电流的比例可以达到变压器额定电流的0.5%以上。

(3)电力设备产生的谐波

        1)整流晶闸管设备。由于整流晶闸管广泛应用在开关电源、机电控制、充电装置等许多方面，给电网带来了相当多的谐波。据统计，由整流设备引起的谐波将近达到全部谐波的40%，是谐波的一个主要来源。

        2)变频设备。电动机、电梯、水泵、风机等机电设备中常用的变频设备，因为大部分是相位控制，其谐波成分比较复杂，除了整数次的谐波成分外，还含有一定分数次的谐波成分，变频设备的功率一般较大，其广泛应用对电网造成的谐波也越来越多。

        3)气体放电类电光源。气体放电类电光源如高压钠灯、高压汞灯、荧光灯以及金属卤化物灯等，其伏安特性的非线性相当严重，有的电光源还具有负伏安特性，这些都会给输电网带来奇次谐波成分。

        4)家用电器设备。在空调器、冰箱、洗衣机、电风扇等含有绕组的用电设备中，由于不平衡电流的变化也能使电源波形发生改变。另外，计算机、电视机、温控炊具、调光灯具等，因其具有一定的调压整流功能，也会产生高次的奇次谐波成分。这些家用电器设备也成为谐波的一个主要来源。

相关概念

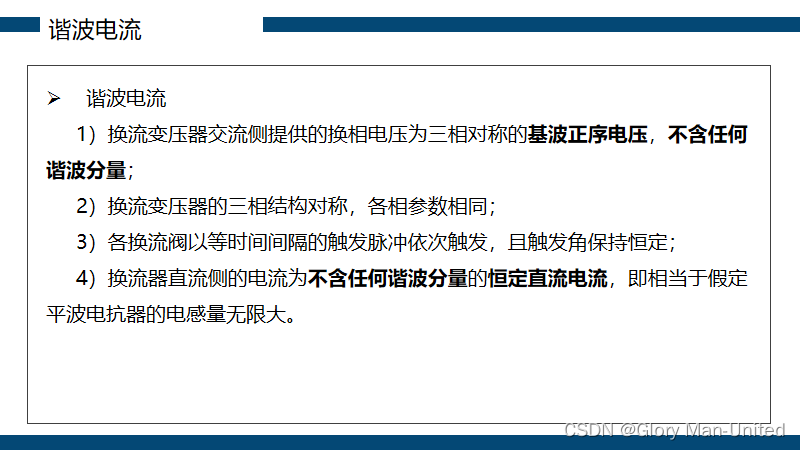

谐波电流

谐波电流是由设备或系统引入的非正弦特性电流。谐波电流叠加在主电源上

谐波电压

谐波电压是由谐波电流和配电系统上产生的阻抗导致的电压降

阻抗

阻抗是在特定频率下配电系统某一点产生的电阻。阻抗取决于变压器和连在系统上的用电设备，以及所采用导体的截面积和长度。

分类

        谐波是正弦波，每个谐波都具有不同的频率，幅度与相角。

        谐波频率是基波频率的整倍数，根据法国数学家傅立叶分析原理证明，任何重复的波形都可以分解为含有基波频率和一系列为基波倍数的谐波的正弦波分量。

        根据谐波频率的不同，可以分为：

1、奇次谐波

额定频率为基波频率奇数倍的谐波，被称为“奇次谐波”，如3、5、7次谐波

2、偶次谐波

额定频率为基波频率偶数倍的谐波，被称为“偶次谐波”，如2、4、6、8次谐波。

一般地讲，奇次谐波引起的危害比偶次谐波更多更大。

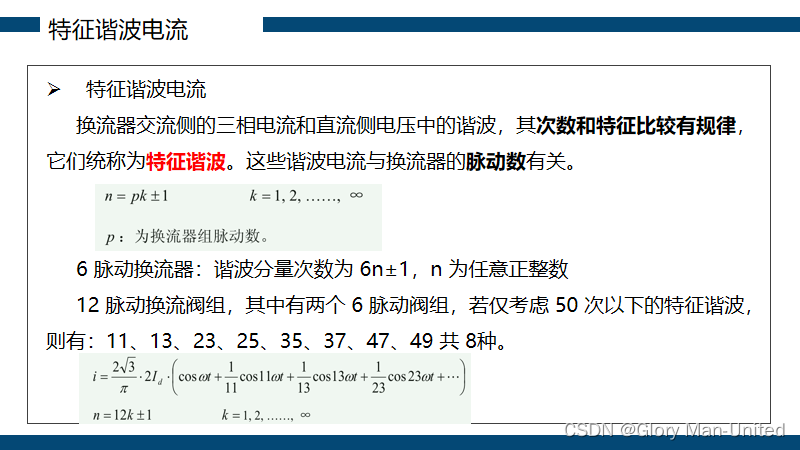

在平衡的三相系统中，由于对称关系，偶次谐波已经被消除了，只有奇次谐波存在。对于三相整流负载，出现的谐波电流是6n±1次谐波，例如5、7、11、13、17、19等。

变频器主要产生5、7次谐波。

3、分数次谐波

频率为基波非整数倍的分量称为间谐波（interharmonics），有时候也将低于基波的间谐波称为次谐波（sub-harmonics）,次谐波可看成直流与工频之间的间谐波。

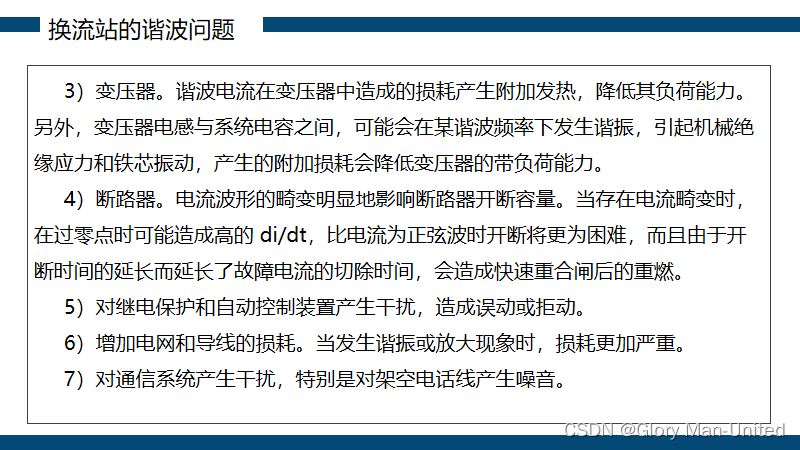

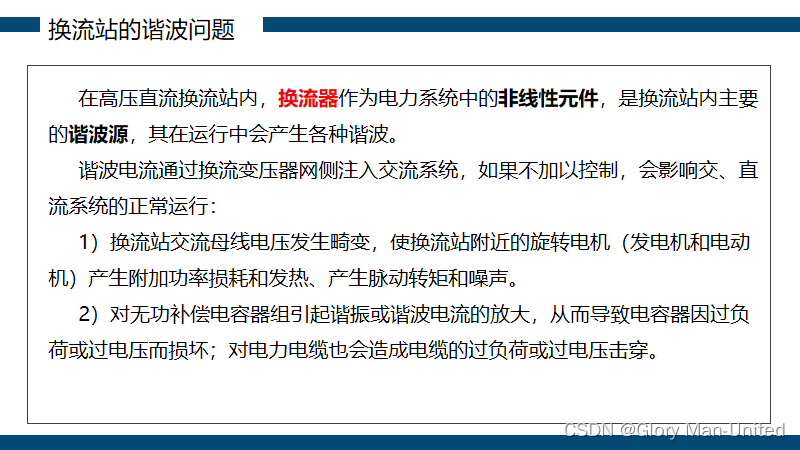

危害

        1)对旋转的发电机、电动机而言，由于谐波电流或谐波电压在定子绕组、转子回路及铁心中产生附加损耗，从而降低发电、输电及用电设备的效率。更为严重的是，谐波振荡容易使汽轮发电机产生振荡力矩，可能引起机械共振，造成汽轮机叶片扭曲及产生疲劳破坏。

        2)谐波电压在许多情况下能使正弦波变得更不平滑，不仅导致电机、变压器、电容器等电气设备的磁滞及涡流损耗增加，而且使绝缘材料承受的电应力增大。谐波电流能使变压器的铜耗增加，所以电机、变压器在严重的谐波负载下将产生局部过热、温升增加，从而加速绝缘老化、缩短变压器等电气设备的使用寿命、浪费日趋宝贵的能源、降低供电可靠性。

        3)由于电机、变压器、电力电容器、电缆等负载处于经常的变动之中，极易与电网中含有的大量谐波源构成串联或并联的谐振条件，形成谐波振荡，产生过电压或过电流，危及电机、变压器等负载及电力系统的安全运行，引发输配电事故的发生。

抑制

1．抑制谐波的基本原则

        抑制变频器在运行中产生谐波的方法是进行谐波补偿，也就是增加谐波补偿装置，使输入的电流成为正弦波。

2．方法

传统的谐波补偿装置多采用设置LC调谐滤波器的方法来抑制谐波，这种抑制方法既可以抑制谐波，又可以补偿无功功率。不足之处是其补偿特性易受电网阻抗与运行状态的影响，容易与系统产生并联谐振，进而造成谐波放大，容易导致LC调谐滤波器过载，甚至烧坏。

另一方面，LC调谐滤波器仅能补偿固定频率的谐波且补偿效果不甚理想。不过，由于LC调谐滤波器的结构简单、成本较低、设置容易，故仍然被广泛应用。
