滤波器

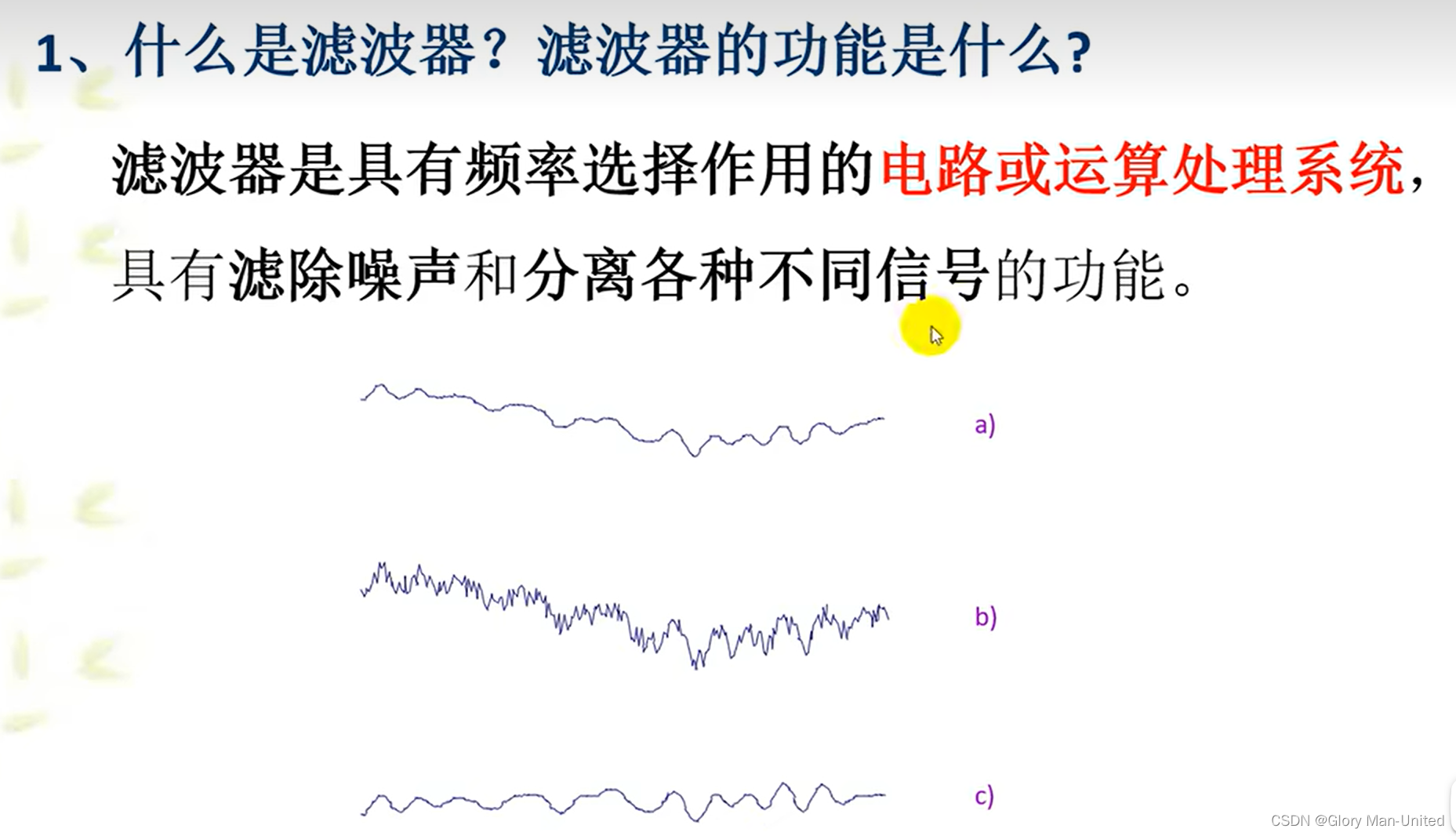

什么是滤波器?

        滤波器是一种使某些频率或频带上的电信号通过而阻止其他信号通过的装置。

        滤波电路的作用是尽可能减少脉动直流电压中的交流分量,保持其直流分量,降低输出电压的纹波系数,并使波形相对平滑。整流电路的输出电压不是纯直流电。如果查看示波器整流电路的输出,则它与直流电有很大不同。波形包含称为波的较大脉动分量。为了获得更理想的直流电压,必须使用由具有储能功能的电抗元件(例如电容器和电感器)组成的滤波电路,以滤除整流电路输出电压中的脉动成分,以获得直流电压。

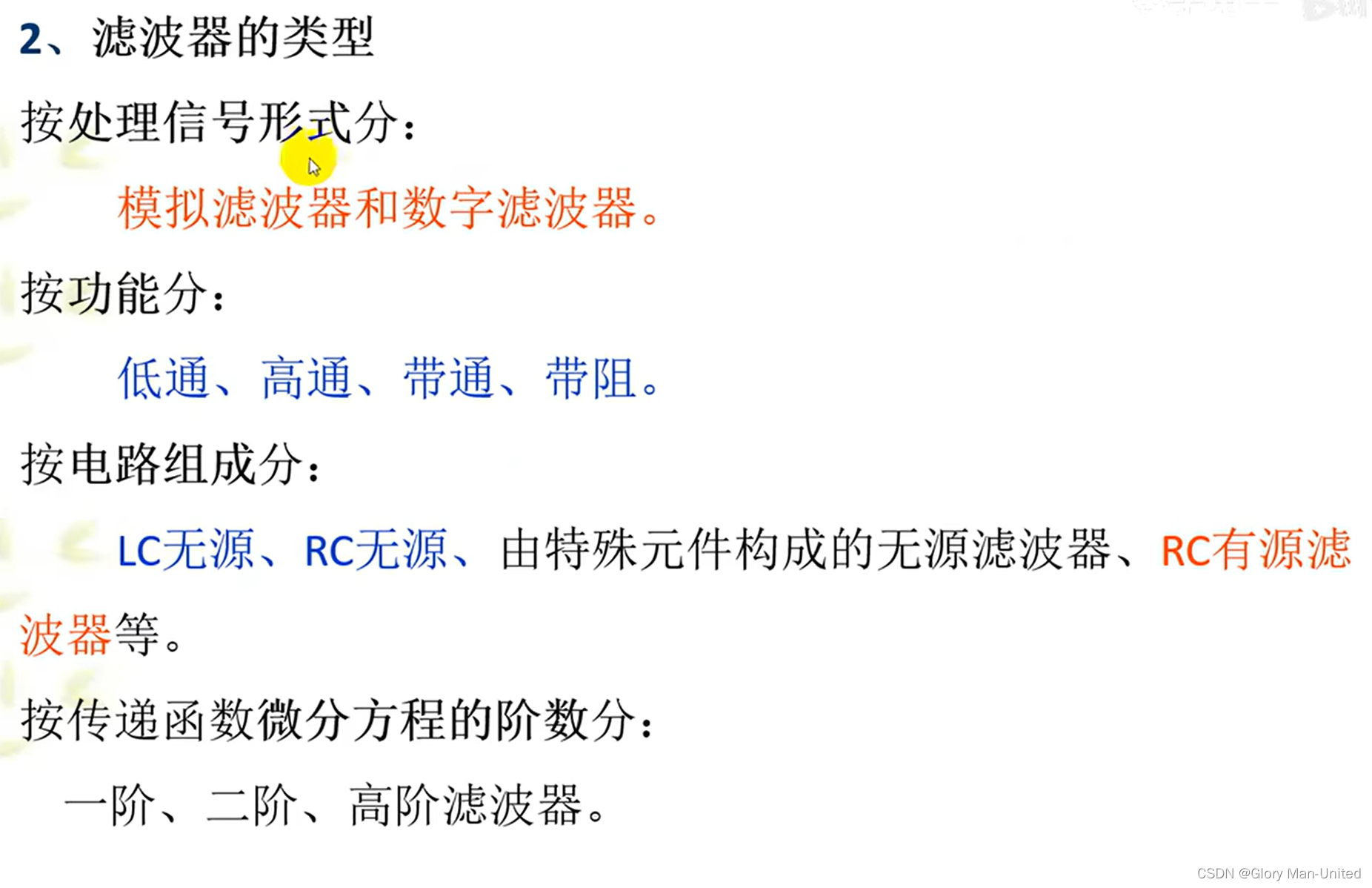

滤波器的分类?

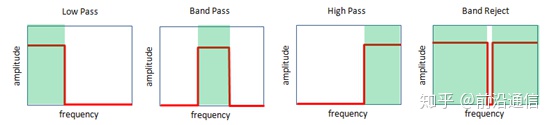

        滤波器按照功能主要有低通滤波器、高通滤波器、带通滤波器、帶阻滤波器、全通滤波器五种。按照电路工作原理又可分为无源和有源滤波器两大类。

低通滤波器(Low Pass)是通过低频信号并阻塞高频信号的滤波器。频率应该有多低取决于滤波器的规格。

高通滤波器(High Pass)是一种通过高频信号并阻塞低频信号的滤波器。频率应该有多高取决于滤波器的规格。

带通滤波器(Band Pass)是一种通过一定频率范围的滤波器,它能屏蔽比特定范围低和高的区域。通过滤波器的频率范围由规范决定。

带阻滤波器(Band Reject)是一种除频率范围很窄外,通过大部分频率的滤波器。其他类型滤波器的目的是通过具有一定范围的信号,但是带阻滤波器的目的是阻止信号的选定频率。

 电气滤波器(Electrical Filter):这是一种使用基本电气元件(如R/L/C)实现滤波器的方法,我认为这将是最常见和最广泛使用的滤波器类型。根据具体应用,只有单个元件(如单电感或单电容器)可以作为滤波器,在其他一些应用中,您将看到这些元件作为滤波器的非常复杂的组合。





滤波电路

一、滤波电路种类

        整流电路输出电压是单向脉动性电压,不能直接给电子电路使用。所以要对输出的电压进行滤波,消除电压中的交流成分,成为直流电后给电子电路使用。

        滤波电路主要有下列几种:电容滤波电路,这是最基本的滤波电路;π型RC滤波电路;π型LC滤波电路;电子滤波器电路。

二、滤波原理

1.单向脉动性直流电压的特点

        图1(a)所示是单向脉动性直流电压波形,从图中可以看出,电压的方向性无论在何时都是一致的,但在电压幅度上是波动的,就是在时间轴上,电压呈现出周期性的变化,所以是脉动性的。

        但根据波形分解原理可知,这一电压可以分解成一个直流电压和一组频率不同的交流电压,如图1(b)所示。在图1(b)中,虚线部分是单向脉动性直流电压U中的直流成分实线部分是U中的交流成分


2.电容滤波原理

        根据以上的分析,由于单向脉动性直流电压可分解成交流和直流两部分。在电源电路的滤波电路中,利用电容器的“隔直通交”的特性和储能特性,或者利用电感“隔交通直”的特性可以滤除电压中的交流成分。

图2所示是电容滤波原理图(C1上通交流,R上通直流)

        图2(a)为整流电路的输出电路。交流电压经整流电路之后输出的是单向脉动性直流电,即电路中的U。

        图2(b)为电容滤波电路。由于电容C1对直流电相当于开路,这样整流电路输出的直流电压不能通过C1到地,只有加到负载R上。对于整流电路输出的交流成分,因C1容量较大,容抗较小,交流成分通过C1流到地端,而不能加到负载R。这样,通过电容C1的滤波,从单向脉动性直流电中取出了所需要的直流电压+U。

        滤波电容C1的容量越大,对交流成分的容抗越小,使残留在负载R上的交流成分越小,滤波效果就越好


 3.电感滤波原理

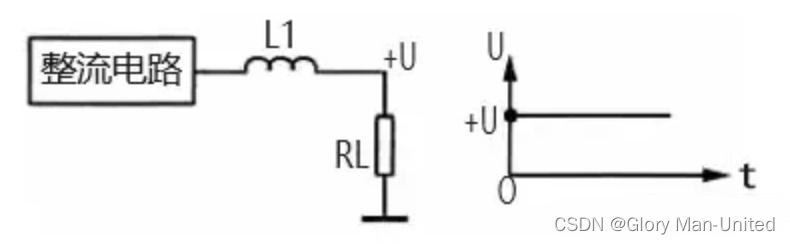

        图3所示是电感滤波原理图(L1上通直流,阻断交流,R上只有直流)由于电感L1对直流电相当于通路,这样整流电路输出的直流电压直接加到负载R上。

        对于整流电路输出的交流成分,因L1电感量较大,感抗较大,对交流成分产生很大的阻碍作用,阻止了交流电通过L1流到负载R。这样,通过电感L1的滤波,从单向脉动性直流电中取出了所需要的直流电压+U。

        滤波电感L1的电感量越大,对交流成分的感抗越大,使残留在负载R上的交流成分越小,滤波效果就越好,但直流电阻也会增大。(滤波电感L1和电阻R1的阻值不能太大,因为流过负载的直流电流要流过R1,在R1上会产生直流压降,使直流输出电压U减小。)

图3:电感滤波原理图

 4、π型RC滤波电路

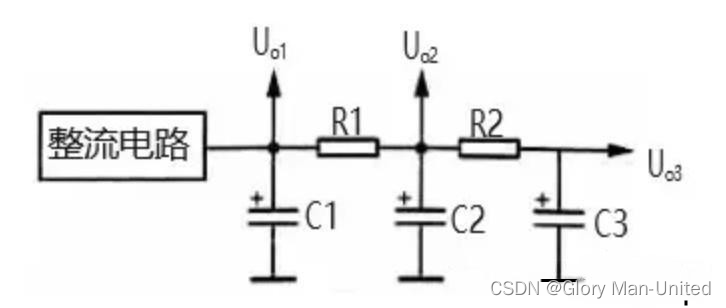

         图4所示是π型RC滤波电路。电路中的C1、C2和C3是3只滤波电容,R1和R2是滤波电阻,C1、R1和C2构成第一节π型的RC滤波电路,C2、R2和C3构成第二节π型RC滤波电路。由于这种滤波电路的形式如同希腊字母π并采用了电阻器和电容器,所以称为π型RC滤波电路。

π型RC滤波电路原理如下:

        这一电路的滤波原理是:从整流电路输出的电压首先经过C1的滤波,将大部分的交流成分滤除,然后再加到由R1和C2构成的滤波电路中。C2的容抗与R1构成一个分压电路,因C2的容抗很小,所以对交流成分的分压衰减量很大,达到滤波目的。对于直流电而言,由于C2具有隔直作用,所以R1和C2分压电路对直流不存在分压衰减的作用,这样直流电压可以通过R1输出。

        在R1大小不变时,加大C2的容量可以提高滤波效果,在C2容量大小不变时,加大R1的阻值可以提高滤波效果。但是,滤波电阻R1的阻值不能太大,因为流过负载的直流电流要流过R1,在R1上会产生直流压降,使直流输出电压U减小。R1的阻值越大,或流过负载的电流越大时,在R1上的压降越大,使直流输出电压越低。

        C1是第一节滤波电容,加大容量可以提高滤波效果。但是C1太大后,在开机时对C1的充电时间很长,这一充电电流是流过整流二极管的,当充电电流太大、时间太长时,会损坏整流二极管。所以采用这种π型RC滤波电路可以使C1容量较小,通过合理设计R1和C2的值来进一步提高滤波效果。

        这一滤波电路中共有3个直流电压输出端,分别输出U01、U02和U03三组直流电压。其中,U01只经过电容C1滤波;U02则经过了C1、R1和C2电路的滤波,所以滤波效果更好,U02中的交流成分更小;U03则经过了2节滤波电路的滤波,滤波效果最好,所以U03中的交流成分最少。

        3个直流输出电压的大小是不同的。U01电压最高,一般这一电压直接加到功率放大器电路,或加到需要直流工作电压最高、工作电流最大的电路中;U02电压稍低,这是因为电阻R1对直流电压存在电压降;U03电压最低,这一电压一般供给前级电路作为直流工作电压,因为前级电路的直流工作电压比较低,且要求直流工作电压中的交流成分少。

5、π型LC滤波电路

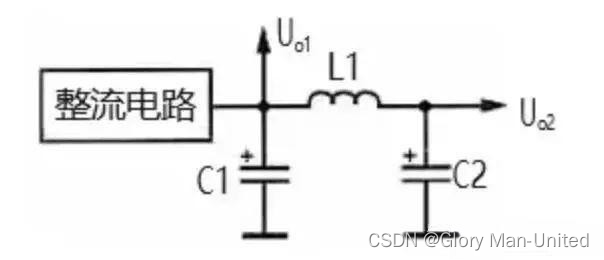

         图5所示是π型LC滤波电路。π型LC滤波电路与π型RC滤波电路基本相同。这一电路只是将滤波电阻换成滤波电感,因为滤波电阻对直流电和交流电存在相同的电阻,而滤波电感对交流电感感抗大,对直流电的感抗小,这样既能提高滤波效果,又不会降低直流输出电压。

        在图5的电路中,整流电路输出的单向脉动性直流电压先经电容C1滤波,去掉大部分交流成分,然后再加到L1和C2滤波电路中。

图5:π型LC滤波电路

        对于交流成分而言,L1对它的感抗很大,这样在L1上的交流电压降大,加到负载上的交流成分小。

        对直流电而言,由于L1不呈现感抗,相当于通路,同时滤波电感采用的线径较粗,直流电阻很小,这样对直流电压基本上没有电压降,所以直流输出电压比较高,这是采用电感滤波器的主要优点。

6、电子滤波器

6.1 电子滤波器.

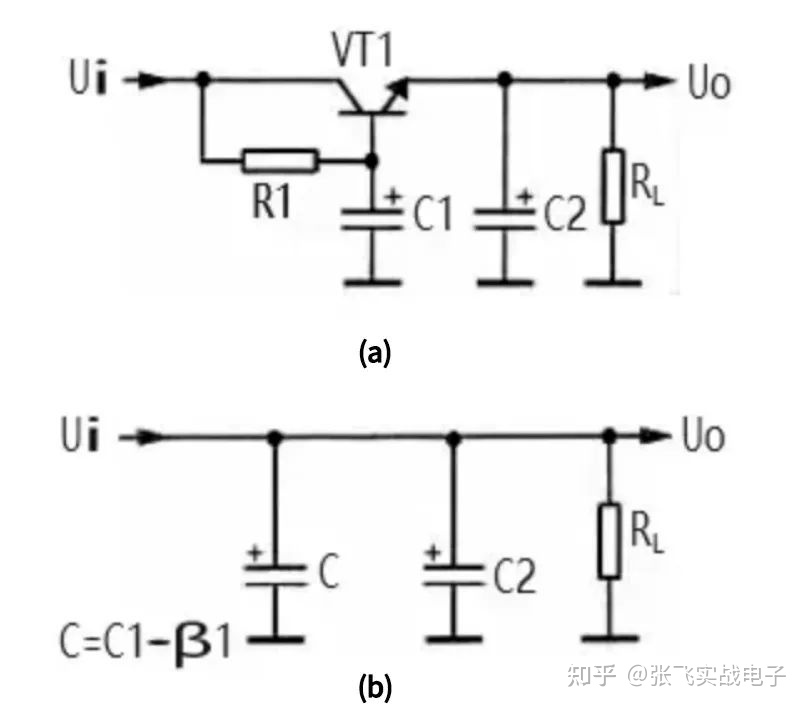

        图6所示是电子滤波器。电路中的VT1是三极管,起到滤波管作用,C1是VT1的基极滤波电容,R1是VT1的基极偏置电阻,R是这一滤波电路的负载,C2是输出电压的滤波电容。

电子滤波电路工作原理如下:

图6:电子滤波器电路

        电路中的VT1、R1、C1组成电子滤波器电路,这一电路相当于一只容量为C1×β1大小的电容器,β1为VT1的电流放大倍数,而晶体管的电流放大倍数比较大,所以等效电容量很大,可见电子滤波器的滤波性能是很好的。等效电路如图6(b)所示。图中C为等效电容。

        电路中的R1和C1构成一节RC滤波电路,R1一方面为VT1提供基极偏置电流,同时也是滤波电阻。由于流过R1的电流是VT1的基极偏置电流,这一电流很小,R1的阻值可以取得比较大,这样R1和C1的滤波效果就很好,使VT1基极上直流电压中的交流成分很少。由于发射极电压具有跟随基极电压的特性,这样VT1发射极输出电压中交流成分也很少,达到滤波的目的。

        在电子滤波器中,滤波主要是靠R1和C1实现的,这也是RC滤波电路,但与前面介绍的RC滤波电路是不同的。在这一电路中流过负载的直流电流是VT1的发射极电流,流过滤波电阻R1的电流是VT1基极电流,基极电流很小,所以可以使滤波电阻R1的阻值设得很大(滤波效果好),但不会使直流输出电压下降很多。

        电路中的R1的阻值大小决定了VT1的基极电流大小,从而决定了VT1集电极与发射极之间的管压降,也就决定了VT1发射极输出直流电压大小,所以改变R1的大小,可以调整直流输出电压+V的大小。

6.2 电子稳压滤波器

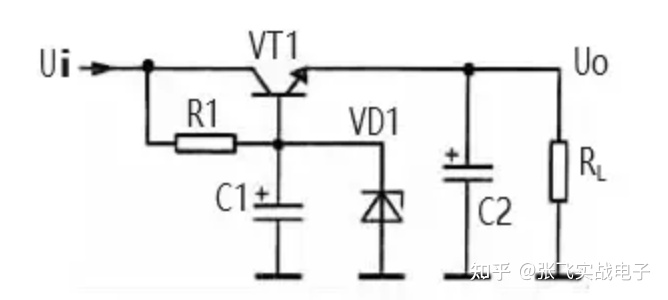

图7所示是另一种电子稳压滤波器,与前一种电路相比,在VT1基极与地端之间接入了稳压二极管VD1。电子稳压原理如下:

        在VT1基极与地端之间接入了稳压二极管VD1后,输入电压经R1使稳压二极管VD1处于反向偏置状态,此时VD1的稳压特性使VT1管的基极电压稳定,这样VT1发射极输出的直流电压也比较稳定。注意:这一电压的稳定特性是由于VD1的稳压特性决定的,与电子滤波器电路本身没有关系。

        R1同时还是VD1的限流保护电阻。在加入稳压二极管VD1后,改变R1的大小不能改变VT1发射极输出电压大小,由于VT1的发射结存在PN结电压降,所以发射极输出电压比VD1的稳压值略小。

        C1、R1与VT1同样可以组成电子滤波器电路,起到滤波作用。

        在有些场合下,为了进一步提高滤波效果,可采用双管电子滤波器电路,2只电子滤波管构成了复合管电路。这样总的电流放大倍数为各管电流放大倍数之积,显然可以提高滤波效果。
