实验：DHCP服务器部署

一、实验原理

DHCP简介

DHCP（Dynamic Host Configuration Protocol），动态主机配置协议。为主机提供IP相关参数（IP地址、子网掩码、网关、DNS等）的自动配置。
DHCP优点

1. 减少对上网IP地址的需求量
2. 减少客户机的配置复杂度
3. 减少手工配置IP地址导致的错误
4. 集中管理，减少网络管理的工作量

二、设计拓扑网络

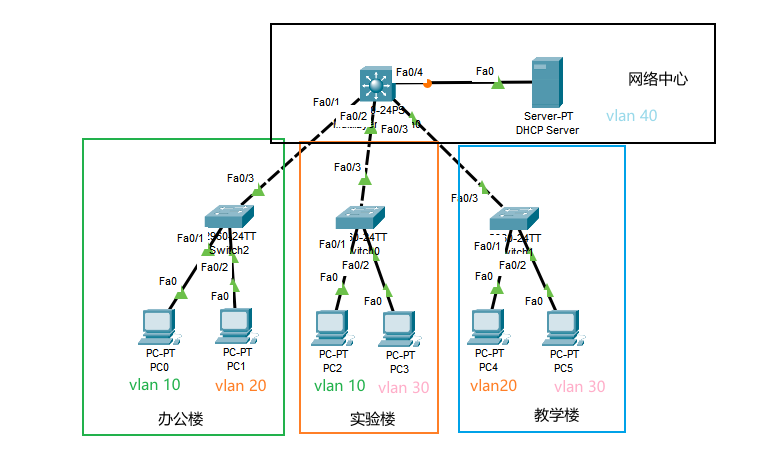

设计如下网络

要求，按图划分vlan，使办公楼，实验楼，教学楼的pc均能通过DHCP服务器获取IP设置

三、交换机设置

配置二层交换机

这个看我这个实验，不配置pc端。

配置三层交换机

配置交换机部分

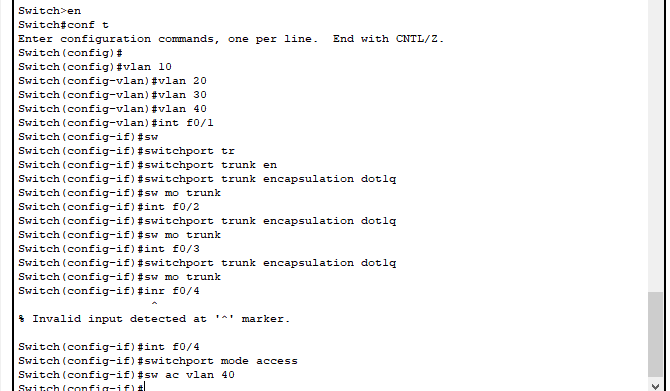

1）Switch>en #进入特权模式
2）Switch#conf t #进入全局配置模式
3）Switch(config)#vlan 10 #创建vlan 10 （因有4个vlan，所以创建4个）
4）Switch(config-vlan)#int f0/1 #进入接口f0/1
5）Switch(config-if)#switchport trunk encapsulation dot1q #配置trunk封装协议（三层交换机默认关闭，所以需要这一步才能使接口进入trunk模式）
6）Switch(config-if)#sw mo trunk #模式设置成trunk模式
7）Switch(config-if)#switchport mode access #模式设置成access模式（服务器直链交换机，所以可以直接设置接口成access模式）

配置路由部分

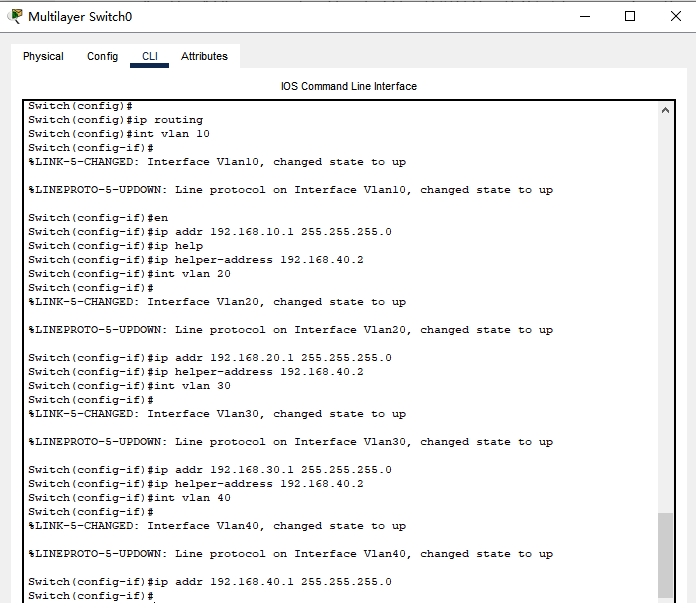

1）Switch(config)#ip routing #打开路由功能（三层路由功能默认关闭）
2）Switch(config)#int vlan 10 #进入端口vlan 10（此处vlan 10就相当于路由器的端口）
3）Switch(config-if)#ip addr 192.168.10.1 255.255.255.0 #配置网关IP
4）Switch(config-if)#ip helper-address 192.168.40.2 #配置IP流转（此处IP是DHCP服务器的IP地址，因为PC获取DHCP服务使用的广播，但是路由将广播数据阻断在网关处了，设置这个流转是将PC获取IP的广播请求转给DHCP服务器）
5）端口vlan 40就是连接的服务器，所以这里只需要配置网关地址就可以了。

四、配置DHCP服务器

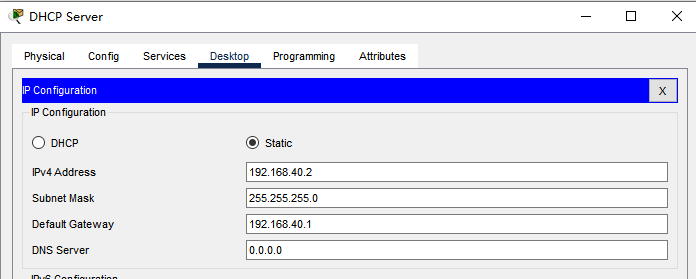

配置服务器IP地址

将服务器IP地址设置成40网络，网关地址设置成vlan 40的网关地址。

DNS地址在模拟器中可以不用设置，在实际中可以看情况设置

配置DHCP功能

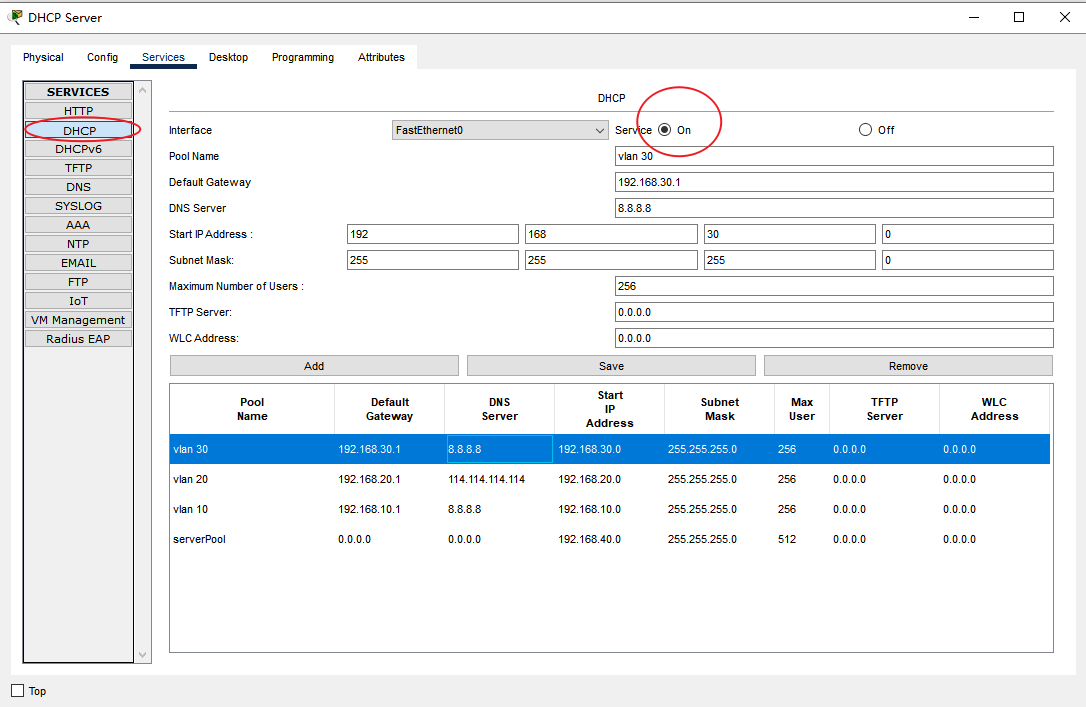

在services模块中找到DHCP功能，进去后勾选on，打开DHCP服务。配置服务内容。

1）pool name是为地址池取一个名字，为了方便记忆，这里对应VLAN名字。
2）Default Gateway是网关，这里是终端获取到的网关地址，不同的vlan设置成对应的网关地址就行，此处是vlan 30，所以网关设置成192.168.30.1（这个就是三层路由设置vlan 30里面的那个IP）
3）DNS server是DNS服务器地址，DNS服务器是域名解析服务器，一般设置成谷歌的（8.8.8.8）或者国内的（114.114.114.114）
4）Start IPAddress是IP地址范围，这里输入192.168.30.0的意思是终端获取的IP范围是192.168.30.0到192.168.30.255间的IP。现在都是自动识别已分配IP，所以不用担心IP分配冲突。
5）Subnet Mask子网掩码，除特殊情况外都是255.255.255.0
后面的就不用管了，一般用不上。将三个vlan的地址池都设置好就可以了。

五、测试

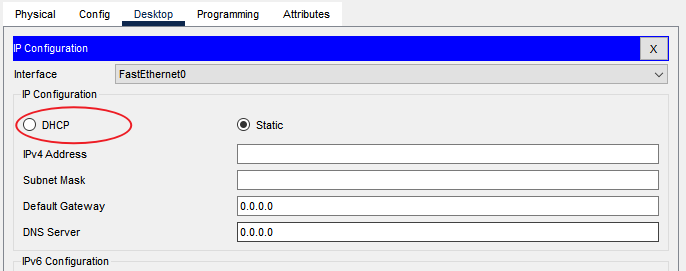

打开PC进入IP Configuration，勾选DHCP

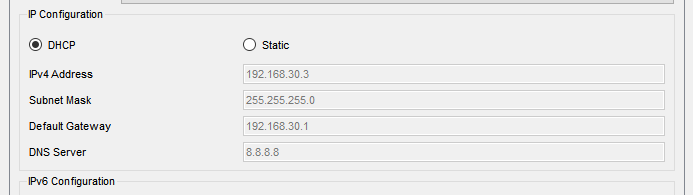

等待几秒钟，就可以看到PC自动获取IP配置了

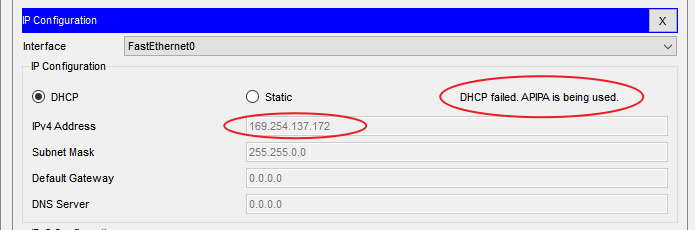

这里第一次获取的时候可能会出现获取不到IP地址或者出现一个169.254开头的错误的IP地址

出现这种情况是正常的，这里来回切换一下就可以了。
然后将每台终端都获取一个IP，看看是否获取得到，还有就是看获取的IP设置是不是对应VLAN的网段的IP和网关。我这里是对应上的，就不展示了。

如果出现PC获取不到IP的情况，可以动设置一个IP，然后ping自己对应的网关，看看能不能ping通。
1.可以ping通自己网关就试着ping服务器的网关，
1.1、ping不通服务器的网关就表示两个网关间没有连通，这就得检查一下服务器网关设置是否正确
1.2、如果ping通服务器网关就ping服务器地址，ping不通就要检查服务器链路这一端的配置是否正确，ping得通就得检查路由功能中ip helper-address命令是否设置正确（此处流转对应的IP是服务器地址，不是服务器网关），服务器DHCP功能是否设置正确。（看看有没有打开服务器DHCP功能）
2.ping不通自己的网关。这就要检查二层交换机设置是否正确，交换机连接链路是否是trunk模式。再看三层交换机是否设置成trunk模式，是否设置VLAN（注意，一定要设置vlan后再进入端口vlan设置网关）。
