Cisco策略路由PBR小案例

前言：

PBR（Policy Based Routing）是路由策略中的内容，全称为基于策略的路由。所谓策略路由，顾名思义，即是根据一定的策略进行报文转发，因此策略路由是一种比目的路由更灵活的路由机制。

​

PBR和扩展ACL练习

一、拓扑





要求：

1.R1、R2、R3、R4配置OSPF路由，使4台路由器处于同一OSPF域中。

2.环回接口(1.1.1.1/24—1.1.4.1/24)访问4.4.4.4/24时，经过R1－R2－R4路径；访问44.44.44.44/24时，经过R1-R3-R4路径。

二、配置

1.基本IP地址配置，省略。

2.OSPF路由配置，采用放大招的方式，省略。

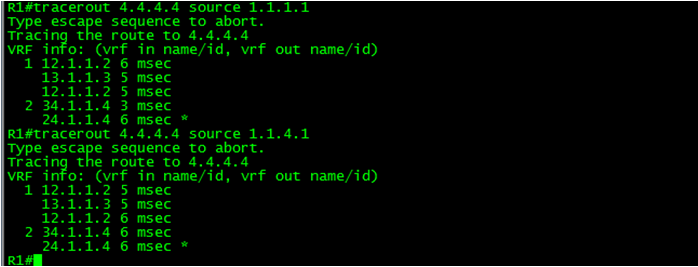

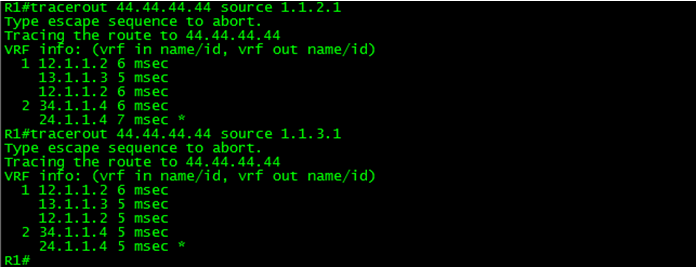

3.配置PBR之前，测试路径，查看等价负载均衡的现象。

通过图中，可以明显看出形成了等价负载均衡的现象。

4.R1上配置扩展ACL和PBR，实现路径控制

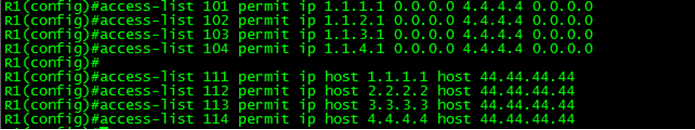

(1)配置扩展ACL

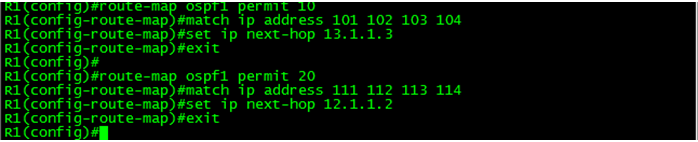

(2)配置Route-map

(3)调用Route-map

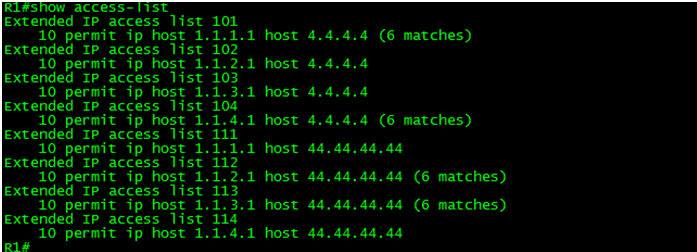

三、测试

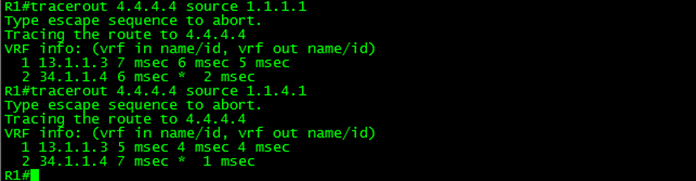

1.由环回口测试4.4.4.4

2.由环回口测试44.44.44.44

扩展，同样可以让R4回复R1时，由4.4.4.4/24回复时，走R4-R2-R1的路径；由44.44.44.44/24回复时，走R4-R3-R1的路径。

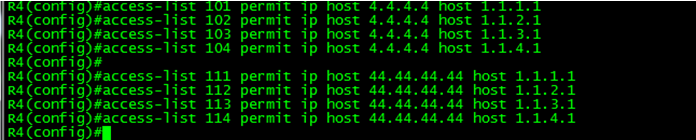

1.R4配置扩展ACL

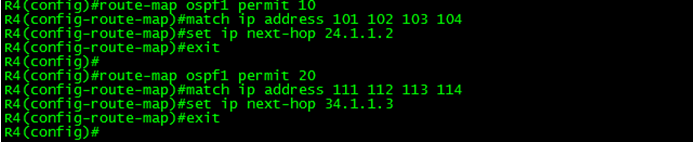

2.R4配置Route-map

3.调用Route-map

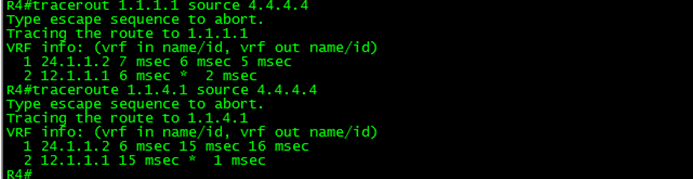

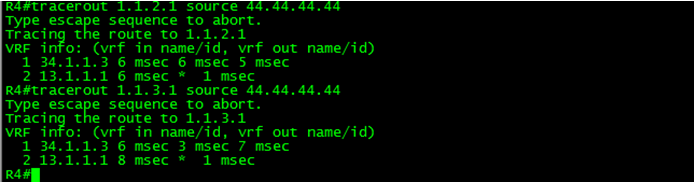

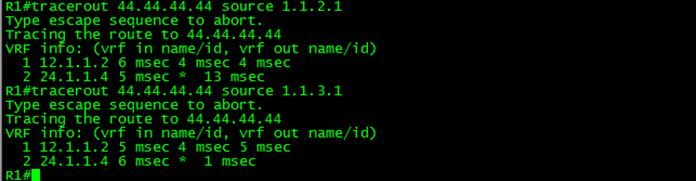

测试结果：
