树莓派PMIC电源管理芯片是什么？坏了换一个就能用吗？

树莓派4B的PMIC概述 —— MaxLinear MxL7704

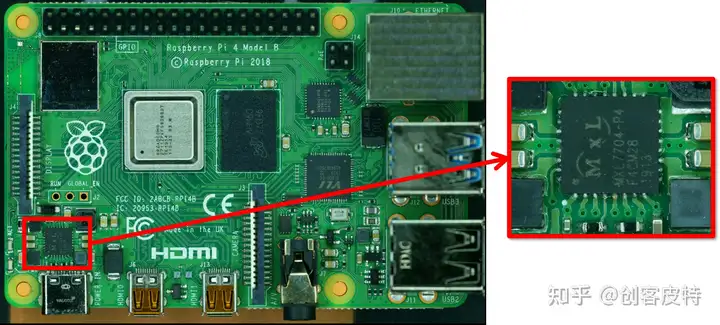

我用的是树莓派4B，它的PMIC位于下图的位置，PMIC芯片的丝印上显示是“MXL7704-P4”的字样。

图1-树莓派的PMIC电源管理芯片MxL7704

这颗芯片来自于MaxLinear公司，从官网上可以找到MxL7704的资料。根据描述所说，MxL7704是一款针对为低功耗FPGA、DSP和MCU提供的电源管理芯片，具有5路输出，其中4路是同步降压稳压器（Synchronous buck regulators），1路是低压差线性稳压器（Low-dropout regulator，LDO）。此外，还具有I2C接口通信，以实现动态电压调节、上电/断电顺序控制、和PGOOD状态监控等功能。

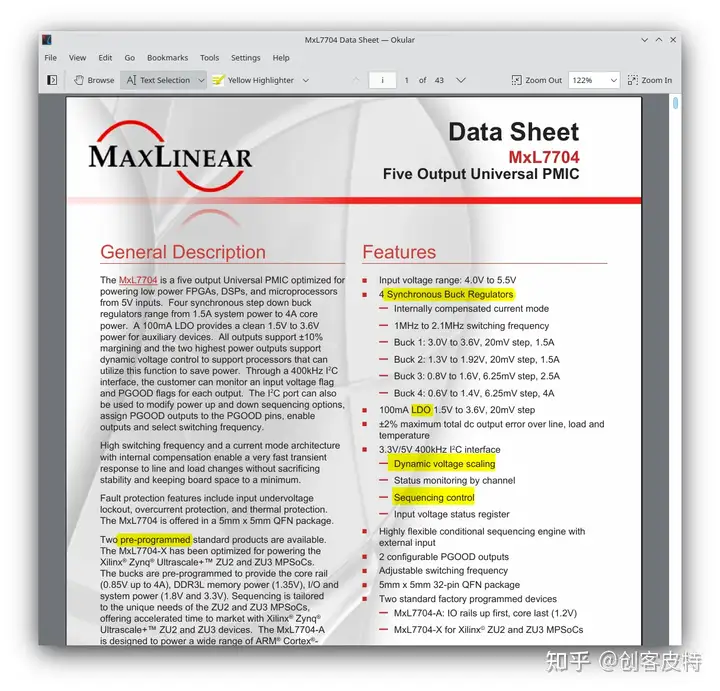

看着挺复杂的，今天就来介绍一下这颗MxL7704，以下是其Datasheet的首页：

图2-MaxLinear MxL7704 Datasheet首页

我把本文涉及到的介绍重点已在Datasheet首页里面黄色高亮了，具体如下：

• 同步降压稳压器（Synchronous buck regulators）与低压差线性稳压器（LDO）是什么？
• 动态电压调节（Dynamic voltage scaling）是什么？
• 顺序控制（Sequencing control）是什么？
• 为什么要预编程（Pre-programmed）？

然后回答两个问题：

• 树莓派PMIC是否容易坏？
• 坏了之后是否再换一个就能用？

---

同步降压稳压器（Synchronous buck reg
