前言

滤波器广泛用于放大器、振荡器，为电路提供所需的频率信号。

无源滤波器使用 L-R 或 C-R 就可以构成，区别是 L-R 与 C-R 的位置会发生对换：

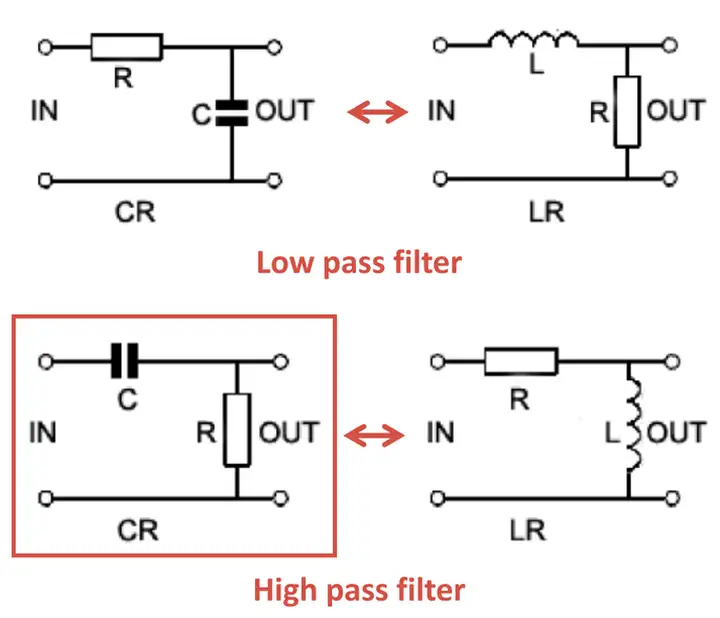

图1 无源低通与高通滤波器

本文以左下角的“CR高通滤波器”为例，从阻抗角度分析，帮助理解滤波器如何工作。

---

滤波器如何工作？

将“CR高通滤波器”的电路重新绘制如下，旁边标注电容的阻抗公式与曲线：

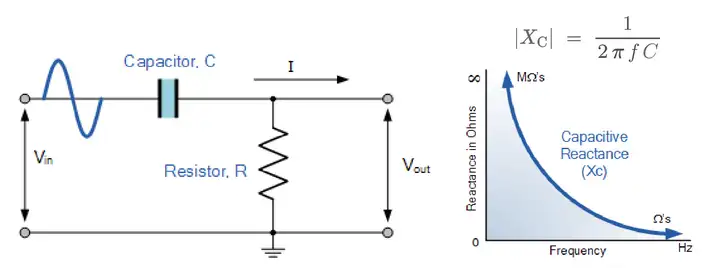

图2 CR 高通滤波器及电容阻抗

从阻抗角度，电阻在任何频率下阻值都是恒定的，但是电容对电流的阻碍，即容抗 Xc，与信号频率呈倒数关系，在信号低频时比在高频时阻值更大。

电阻 R 上的电压作为输出信号，基于分压原理：

• 在信号低频时，Xc 相对 R 较大， R 的电压份额小于 C 的份额，信号发生衰减。
• 在信号高频时，Xc 相对 R 较小， R 的电压份额大于 C 的份额，信号可以通过。

如果信号由低频向高频逐渐变化，其中有一个截止频率，对应是输出信号为峰值（全部通过）时候的 0.707 倍，即 -3dB 衰减的时候：

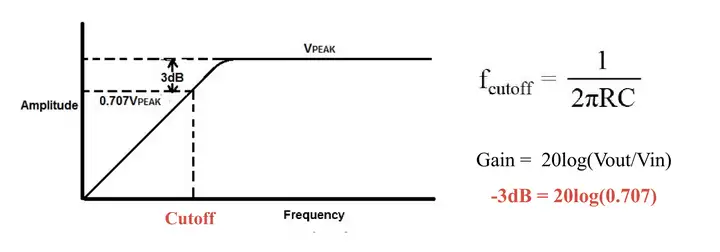

图3 高通滤波器截止频率（Cutoff）

上述是基于阻抗大小的定性描述，我们下面举一个带有参数的例子，具体计
