电气非标设计再多都可以完成，电气项目快速报价，投标报价，研发前期成本估算都可以自动化搞定了，输入参数就可以直接生成选型材料文件，算出总成本，一天内搞定电控柜内设计，再多的电气自动化项目也无需加班哦！
非标设计工作是个繁琐的事情，本软件可以一步解决老板的六大痛点。1）开发初期不知道总容量，2）设计中技术奇才业务变更，3）项目多任务紧缩无法完成，4）流动性，人员无法配合业务活动，5）牵动中对方的动态，引起恐慌，不知所措，6）人员水平不一，思想不周等。以上痛点一直统统解决。
看看结果吧
控制部分自动选型
杀手锏1：招标技术文件，设计要求重点内容一键自动导出，细化设计点位。由知识处理模块zhaiju方法来
杀手锏2：根据点位自动选型PLC元器件和计算价格。calcPLC.py
杀手锏3：根据负荷表自动选型电气元件材料。AutoElecClacF.py
杀手锏4：根据功能需求表自动选择其他功能配件材料。
杀手锏5：根据材料型号半自动调用CAD图块自动插入，人工排版后一天搞定布置图，五天搞定接线图原理图等。pyautocad库开发封装后
杀手锏6：根据图片自动插入word形成操作运行手册，人工添加文字说明即可。word all_img2word.py +宏指令自动调整图片大小
杀手锏7：程序编程半自动化，输入输出，报警，数据记录部分都可以实现由excel填表后自动生成程序代码。
电气自动化行业的高效敏捷开发，天下武功唯快不破！
不要钱提供自动化技术算力支持，交流可加VX。

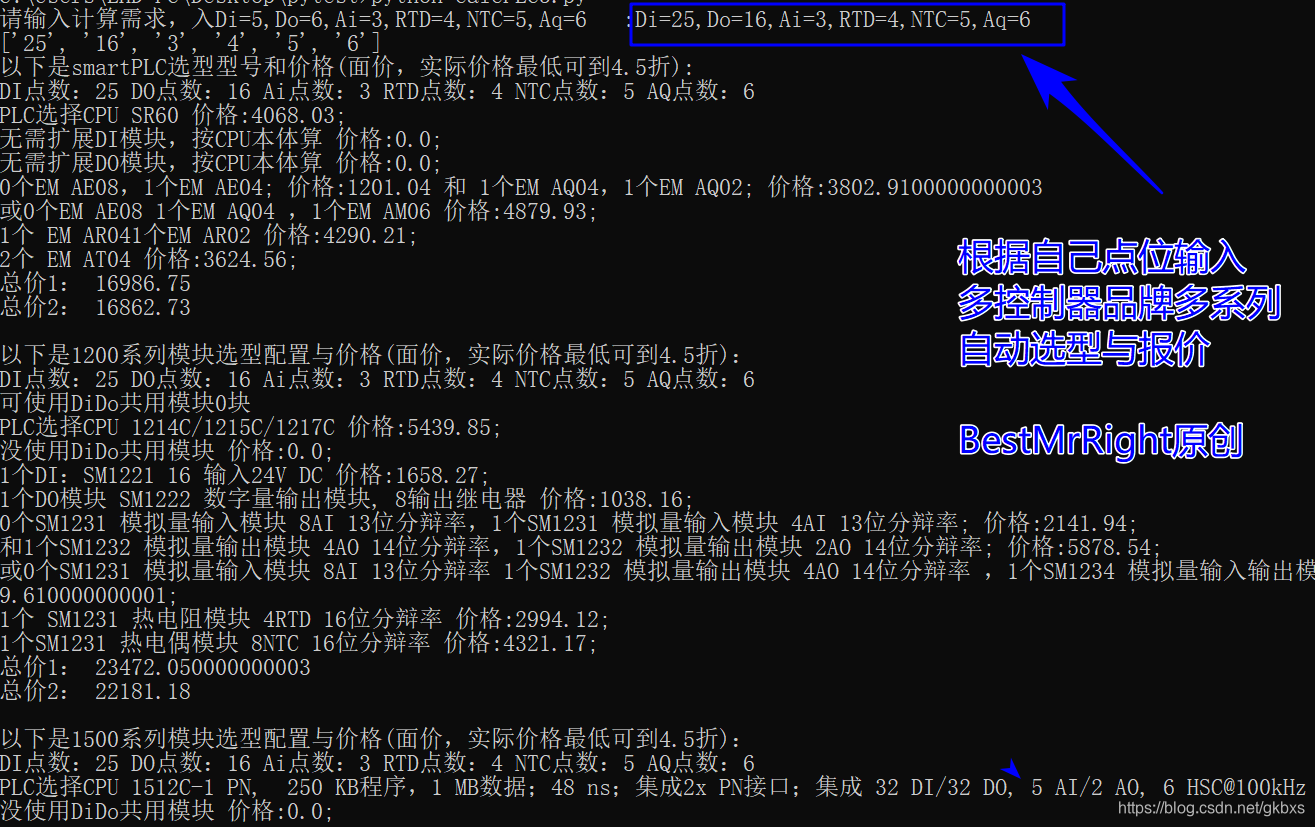

运行calcPLC3.py文件后输入你统计好的点位数据就可以自动出成本和选型了，如输入：
Di=25,Do=16,Ai=3,RTD=4,NTC=5,Aq=6
自动输出文件如下：
效率就是生产力，欢迎有想法的同行！

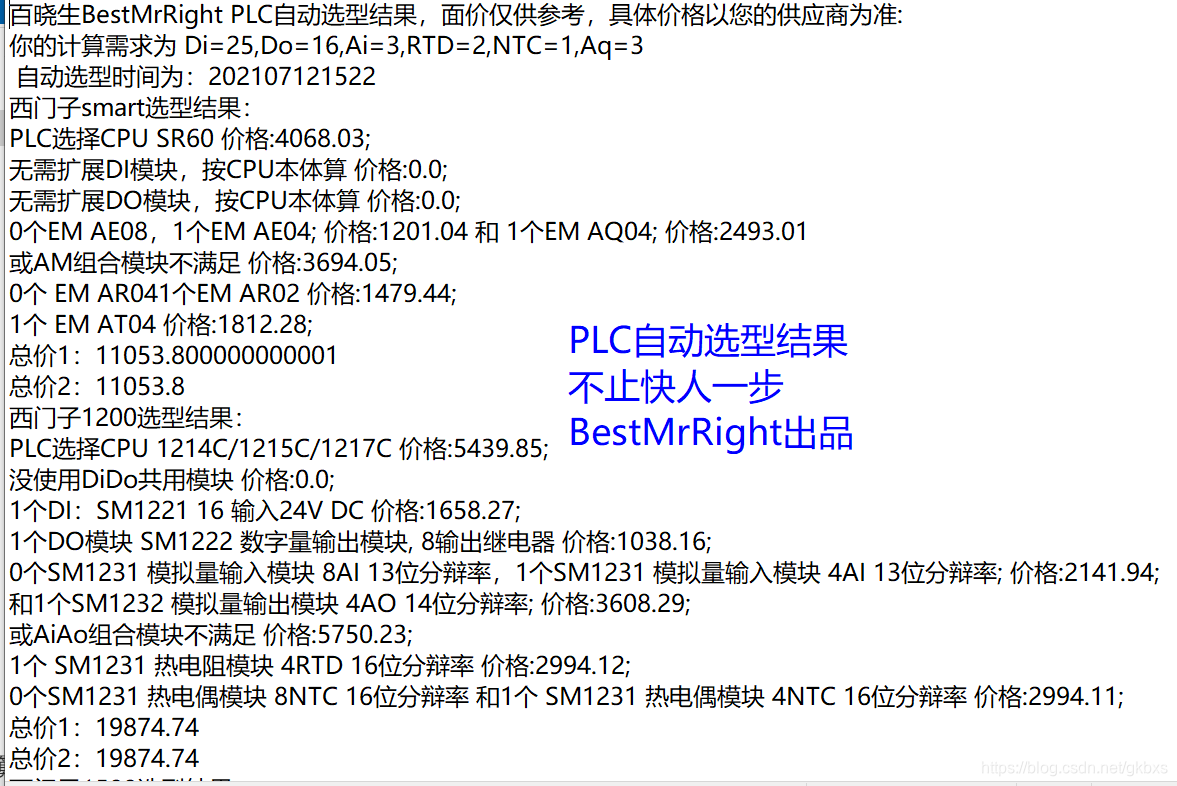

百晓生BestMrRight PLC自动选型结果:
202101041008
西门子smart选型结果：
PLC选择CPU SR60 价格:4068.03;
无需扩展DI模块，按CPU本体算 价格:0.0;
无需扩展DO模块，按CPU本体算 价格:0.0;
0个EM AE08，1个EM AE04; 价格:1201.04 和 1个EM AQ04，1个EM AQ02; 价格:3802.9100000000003
或0个EM AE08 1个EM AQ04 ，1个EM AM06 价格:4879.93;
1个 EM AR041个EM AR02 价格:4290.21;
2个 EM AT04 价格:3624.56;
总价1：16986.75
总价2：16862.73
西门子1200选型结果：
PLC选择CPU 1214C/1215C/1217C 价格:5439.85;
没使用DiDo共用模块 价格:0.0;
1个DI：SM1221 16 输入24V DC 价格:1658.27;
1个DO模块 SM1222 数字量输出模块, 8输出继电器 价格:1038.16;
0个SM1231 模拟量输入模块 8AI 13位分辩率，1个SM1231 模拟量输入模块 4AI 13位分辩率; 价格:2141.94;
和1个SM1232 模拟量输出模块 4AO 14位分辩率，1个SM1232 模拟量输出模块 2AO 14位分辩率; 价格:5878.54;
或0个SM1231 模拟量输入模块 8AI 13位分辩率 1个SM1232 模拟量输出模块 4AO 14位分辩率 ，1个SM1234 模拟量输入输出模块 4AI/2AO 价格:6729.610000000001;
1个 SM1231 热电阻模块 4RTD 16位分辩率 价格:2994.12;
1个SM1231 热电偶模块 8NTC 16位分辩率 价格:4321.17;
总价1：23472.050000000003
总价2：22181.18
西门子1500选型结果：
PLC选择CPU 1512C-1 PN, 250 KB程序，1 MB数据；48 ns；集成2x PN接口；集成 32 DI/32 DO, 5 AI/2 AO, 6 HSC@100kHz 价格:21397.53;
没使用DiDo共用模块 价格:0.0;
无需扩展DI模块，按CPU本体算 价格:0.0;
无需扩展DO模块，按CPU本体算 价格:0.0;
1个AI 8：模拟量输入模块，AI 8x U/I/RTD/TC ST, (支持4通道RTD), 35mm模块，不含前连接器 和1个 AI 4：模拟量输出模块，AI 4x U/I/RTD/TC ST, 25mm模块，含前连接器; 价格:10724.689999999999;
和1个AQ 8：模拟量输出模块，高速 AQ 8x U/I HS, 35mm模块，不含前连接器; 价格:8533.07;
或没有使用AiAo组合模块 价格:0.0;
总价1：40655.28999999999
总价2：40655.28999999999
倍福beckhoff选型结果：
CX5130-0135 价格:27735.0;
4个EL1008 价格:1468.8;
2个EL2008 价格:806.4;
1个 4…20 mA， 12 位，单端 EL3054 价格:1256.3999999999999;
和1个4…20 mA, 12 bit, 4 x 2-wire system EL4024 价格:0.0;
0个EL3204 价格:0.0;
1个KL3314 价格:2852;
总价1：34118.6
总价2：34118.6

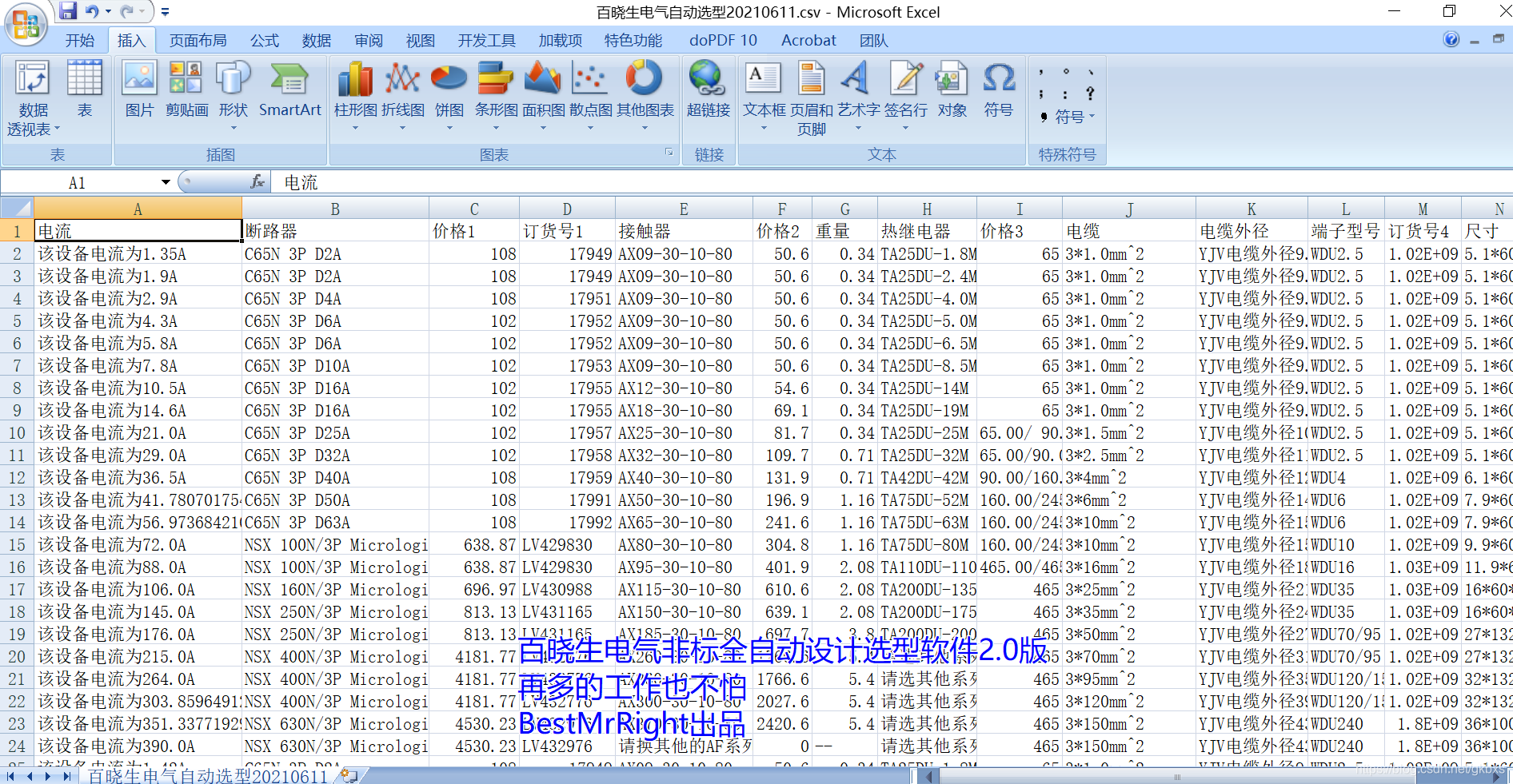

电气元器件和材料选型自动报价如下：
运行情况：
输出文件

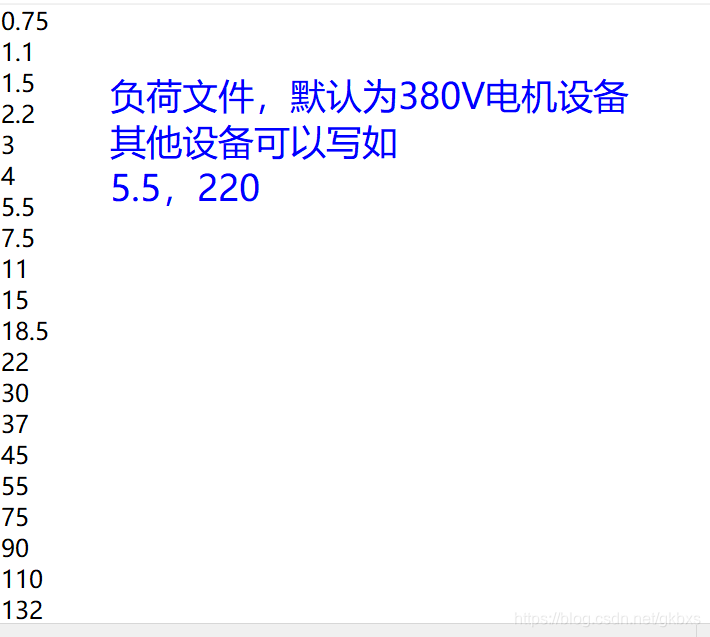

负荷200kw设备共1台
百晓生电气自动计算选型代码0.7版本，交流+VX BestMrRight，所有数据自动生成
负荷0.75kw设备共2台
负荷1.1kw设备共2台
负荷1.5kw设备共2台
负荷2.2kw设备共3台
负荷3kw设备共3台
负荷4kw设备共3台
负荷5.5kw设备共3台
负荷7.5kw设备共3台
负荷11kw设备共2台
负荷15kw设备共2台
负荷18.5kw设备共1台
负荷22kw设备共1台
负荷30kw设备共1台
负荷37kw设备共1台
负荷45kw设备共1台
负荷55kw设备共1台
负荷75kw设备共1台
负荷90kw设备共1台
负荷110kw设备共1台
负荷132kw设备共1台
负荷160kw设备共1台
负荷185kw设备共1台
该设备电流为1.424342105263158A
自动选的电缆型号为:3*1.0mm^2
自动选的电缆外径为:YJV电缆外径9.0mm
自动选择的接触器为:AX09-30-10-80
自动选择的断路器为:C65N 3P D2A
该设备电流为2.0890350877192985A
自动选的电缆型号为:3*1.0mm^2
自动选的电缆外径为:YJV电缆外径9.0mm
自动选择的接触器为:AX09-30-10-80
自动选择的断路器为:C65N 3P D4A
该设备电流为2.848684210526316A
自动选的电缆型号为:3*1.0mm^2
自动选的电缆外径为:YJV电缆外径9.0mm
自动选择的接触器为:AX09-30-10-80
自动选择的断路器为:C65N 3P D4A
该设备电流为4.178070175438597A
自动选的电缆型号为:3*1.0mm^2
自动选的电缆外径为:YJV电缆外径9.0mm
自动选择的接触器为:AX09-30-10-80
自动选择的断路器为:C65N 3P D6A
该设备电流为5.697368421052632A
自动选的电缆型号为:3*1.0mm^2
自动选的电缆外径为:YJV电缆外径9.0mm
自动选择的接触器为:AX09-30-10-80
自动选择的断路器为:C65N 3P D6A
该设备电流为7.5964912280701755A
自动选的电缆型号为:3*1.0mm^2
自动选的电缆外径为:YJV电缆外径9.0mm
自动选择的接触器为:AX09-30-10-80
自动选择的断路器为:C65N 3P D10A
该设备电流为10.44517543859649A
自动选的电缆型号为:3*1.0mm^2
自动选的电缆外径为:YJV电缆外径9.0mm
自动选择的接触器为:AX12-30-10-80
自动选择的断路器为:C65N 3P D16A
该设备电流为14.243421052631577A
自动选的电缆型号为:3*1.0mm^2
自动选的电缆外径为:YJV电缆外径9.0mm
自动选择的接触器为:AX18-30-10-80
自动选择的断路器为:C65N 3P D16A
该设备电流为20.89035087719298A
自动选的电缆型号为:3*1.5mm^2
自动选的电缆外径为:YJV电缆外径10.2mm
自动选择的接触器为:AX25-30-10-80
自动选择的断路器为:C65N 3P D25A
该设备电流为28.486842105263154A
自动选的电缆型号为:3*2.5mm^2
自动选的电缆外径为:YJV电缆外径11.2mm
自动选择的接触器为:AX32-30-10-80
自动选择的断路器为:C65N 3P D32A
该设备电流为35.13377192982456A
自动选的电缆型号为:3*4mm^2
自动选的电缆外径为:YJV电缆外径12.8mm
自动选择的接触器为:AX40-30-10-80
自动选择的断路器为:C65N 3P D40A
该设备电流为41.78070175438596A
自动选的电缆型号为:3*6mm^2
自动选的电缆外径为:YJV电缆外径14.5mm
自动选择的接触器为:AX50-30-10-80
自动选择的断路器为:C65N 3P D50A
该设备电流为56.97368421052631A
自动选的电缆型号为:3*10mm^2
自动选的电缆外径为:YJV电缆外径15.8mm
自动选择的接触器为:AX65-30-10-80
自动选择的断路器为:C65N 3P D63A
该设备电流为70.26754385964912A
自动选的电缆型号为:3*10mm^2
自动选的电缆外径为:YJV电缆外径15.8mm
自动选择的接触器为:AX80-30-10-80
自动选择的断路器为:NSX 100N/3P Micrologic 2.2 M 100 A
该设备电流为85.46052631578947A
自动选的电缆型号为:3*16mm^2
自动选的电缆外径为:YJV电缆外径18.0mm
自动选择的接触器为:AX95-30-10-80
自动选择的断路器为:NSX 100N/3P Micrologic 2.2 M 100 A
该设备电流为104.4517543859649A
自动选的电缆型号为:3*25mm^2
自动选的电缆外径为:YJV电缆外径21.5mm
自动选择的接触器为:AX115-30-10-80
自动选择的断路器为:NSX 160N/3P Micrologic 2.2 M 150 A
该设备电流为142.4342105263158A
自动选的电缆型号为:3*35mm^2
自动选的电缆外径为:YJV电缆外径24.0mm
自动选择的接触器为:AX150-30-10-80
自动选择的断路器为:NSX 250N/3P Micrologic 2.2 M 220 A
该设备电流为170.92105263157893A
自动选的电缆型号为:3*50mm^2
自动选的电缆外径为:YJV电缆外径27.0mm
自动选择的接触器为:AX185-30-10-80
自动选择的断路器为:NSX 250N/3P Micrologic 2.2 M 220 A
该设备电流为208.9035087719298A
自动选的电缆型号为:3*50mm^2
自动选的电缆外径为:YJV电缆外径27.0mm
自动选择的接触器为:AX260-30-10-80
自动选择的断路器为:NSX 400N/3P Micrologic 2.3 M 320 A
该设备电流为250.68421052631578A
自动选的电缆型号为:3*70mm^2
自动选的电缆外径为:YJV电缆外径31.0mm
自动选择的接触器为:AX260-30-10-80
自动选择的断路器为:NSX 400N/3P Micrologic 2.3 M 320 A
该设备电流为303.859649122807A
自动选的电缆型号为:3*120mm^2
自动选的电缆外径为:YJV电缆外径39.0
自动选择的接触器为:AX300-30-10-80
自动选择的断路器为:NSX 400N/3P Micrologic 2.3 M 320 A

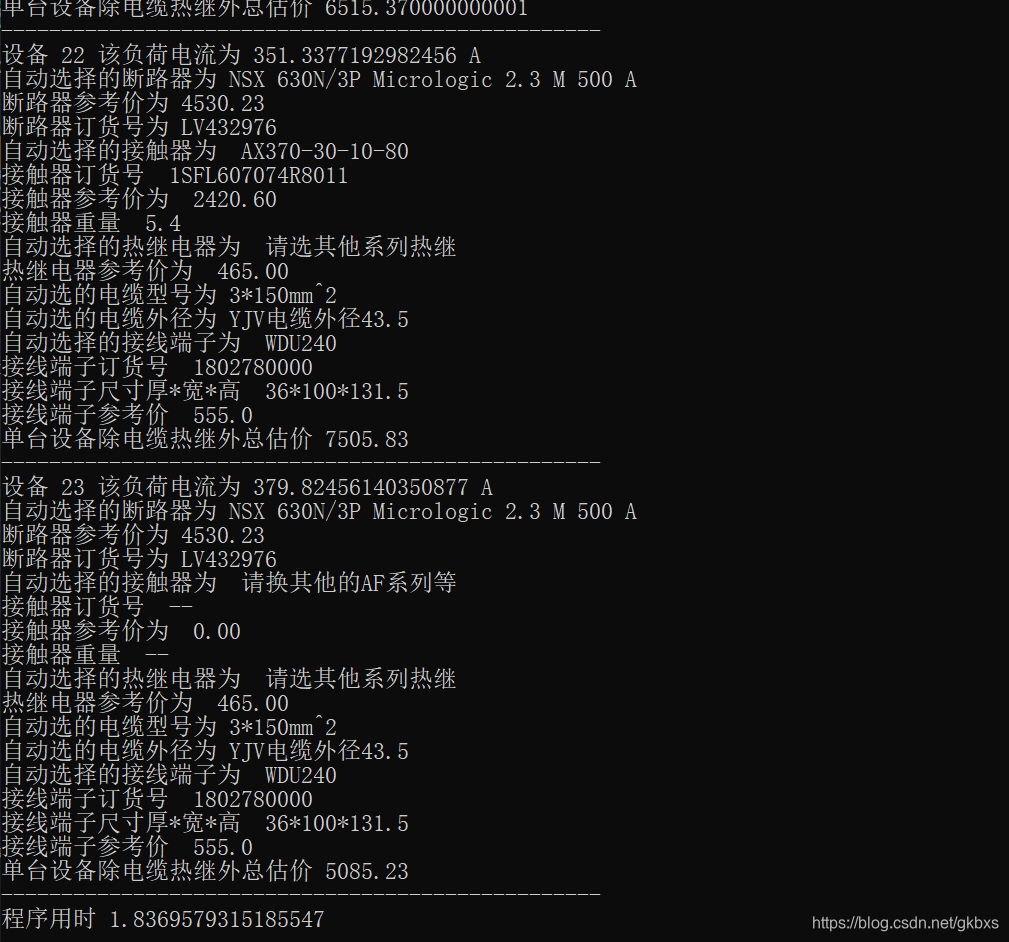

该设备电流为351.3377192982456A
自动选的电缆型号为:3*150mm^2
自动选的电缆外径为:YJV电缆外径43.5
自动选择的接触器为:AX370-30-10-80
自动选择的断路器为:NSX 630N/3P Micrologic 2.3 M 500 A
该设备电流为379.82456140350877A
自动选的电缆型号为:3*150mm^2
自动选的电缆外径为:YJV电缆外径43.5
自动选择的接触器为:请换其他的AF系列等
自动选择的断路器为:NSX 630N/3P Micrologic 2.3 M 500 A
负荷200kw设备共1台
8990
