UG10-1-草图绘制

UG快捷键

操作	快捷键
选中模型某个面或此面的对面	左键长停此面
放正视图	F8
参数设置后确定	单击中键
适应窗口	Ctrl+F
绕轴旋转	F7
缩放视图	中键+左键/Ctrl
平移视图	中键+右键/shift
推断式菜单	Ctrl+shift+中键/左键/右键 按住右键滑动
删除所框选的草图	Ctrl+D/delete
草图尺寸标注	D
添加约束	C
进入布局	Ctrl+2
定制	Ctrl+1

修改工作界面

菜单-首选项-用户-界面布局

• 经典-工具条
• 主题-经典
• 资源条-右侧
• 页面自动飞出-不勾选角色
• 使用高级角色

更改原始默认设置：文件-实用工具-用户默认设置目录，重启生效
推断式菜单选项设置：工具-定制-快捷方式
草图绘制：在任务环境中创建草图
取消连续自动标注尺寸：文件-实用工具-用户默认设置-草图-自动判断约束和尺寸，重启UG

草图绘制

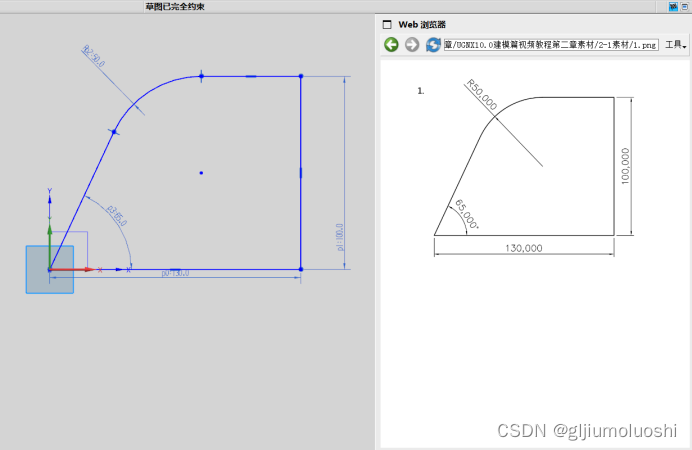

实战1

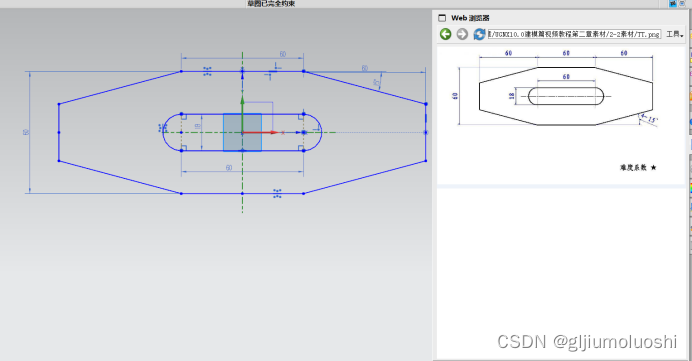

实战2

实战3：利用外形和几何约束绘制图形

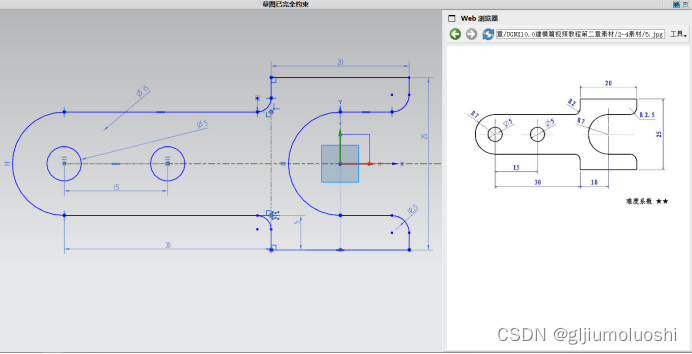

实战4：将被绘制图片导入UG，减少来回查看尺寸数据，并绘制实例，寻找未完全定义的约束，点击几何约束，看线的颜色，或者点击自动标注

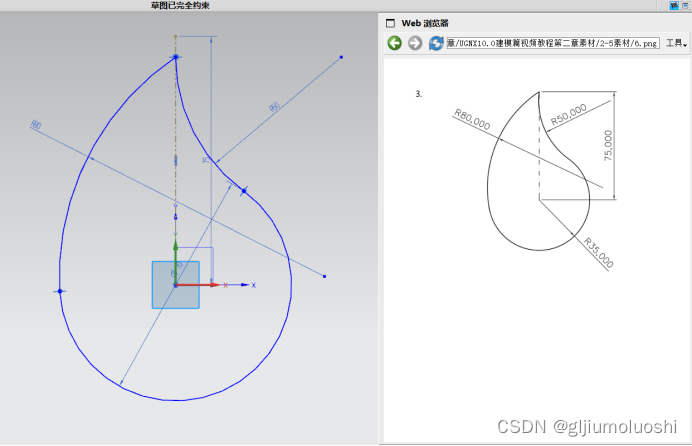

实战5：修改属于自己的快捷键以提高绘制速度，并使用快捷键进行草图快速绘制 Ctrl+1键盘定制

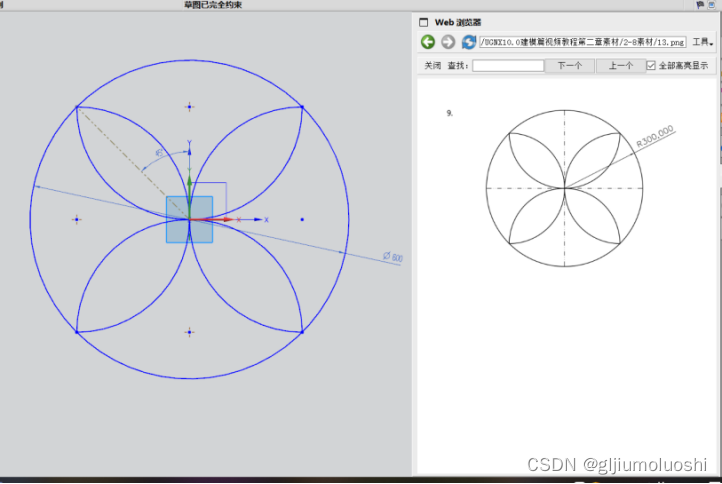

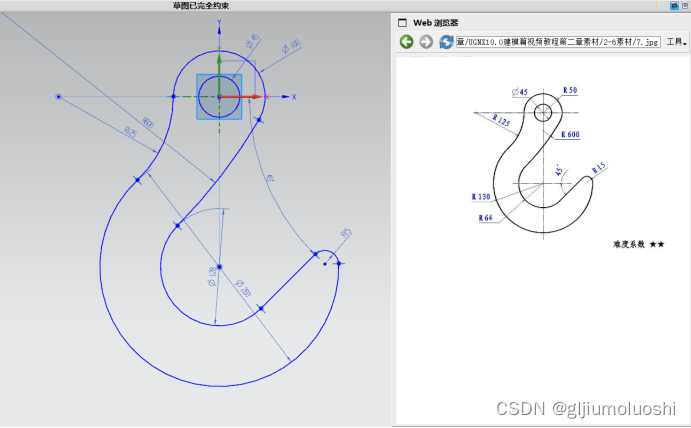

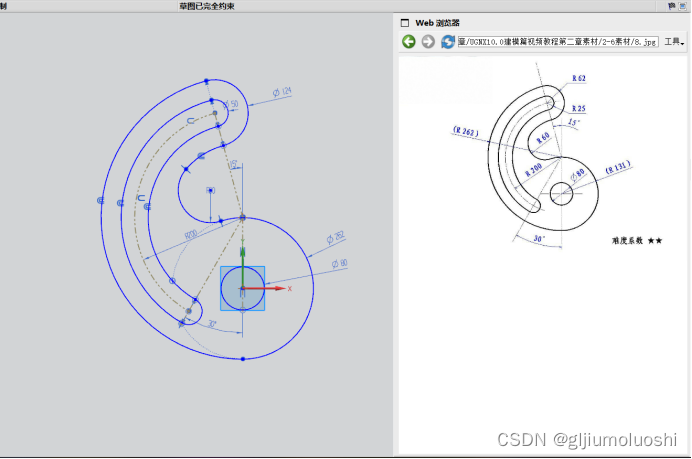

实战6：圆弧过多的图形绘制技巧及注意事项

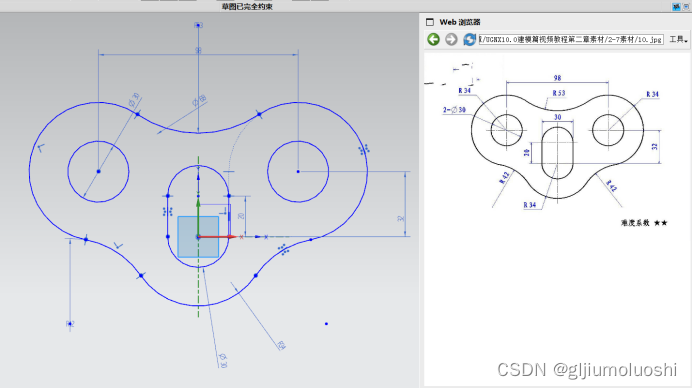

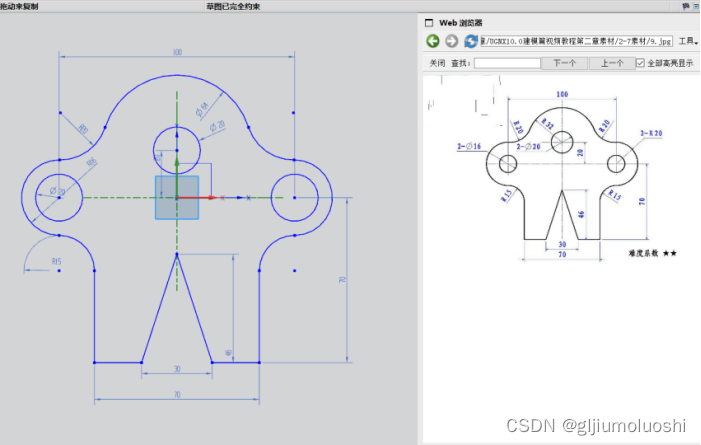

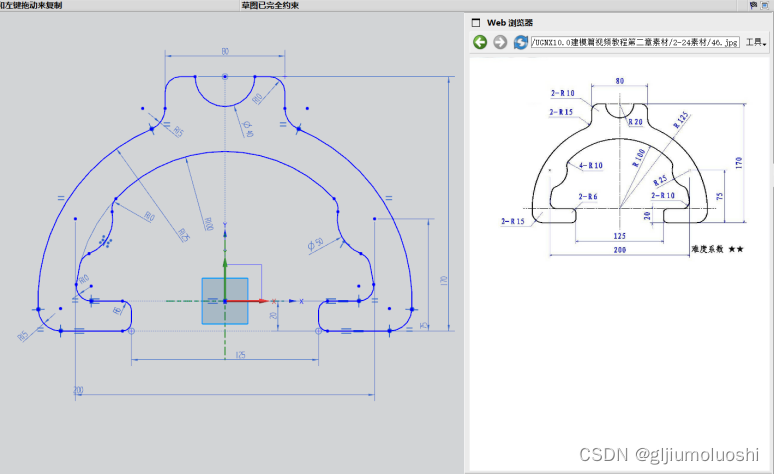

实战7：镜像图形元素查找与绘制

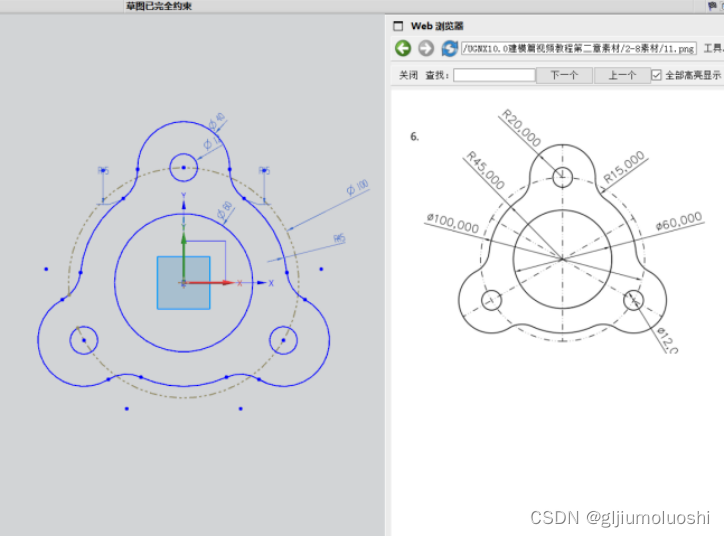

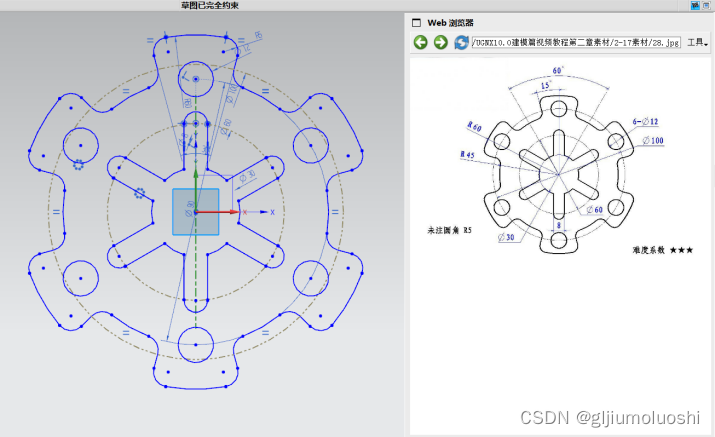

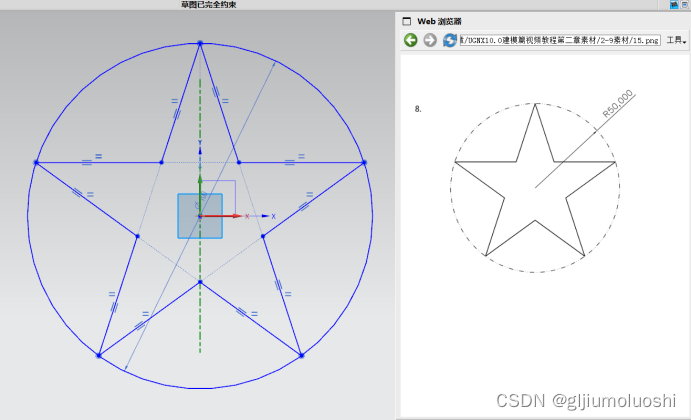

实战8：旋转阵列几何图形的绘制技巧和方法

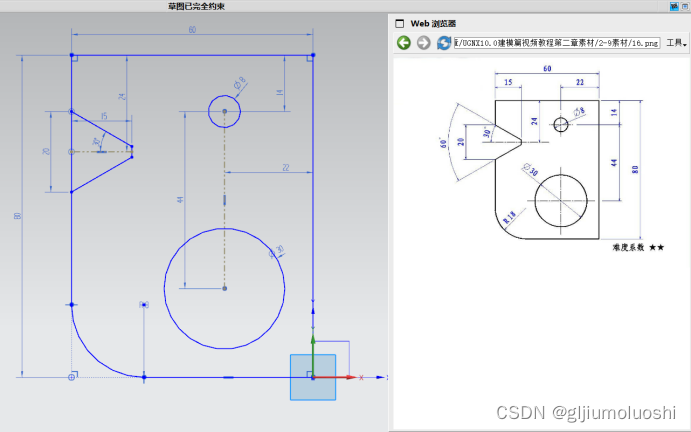

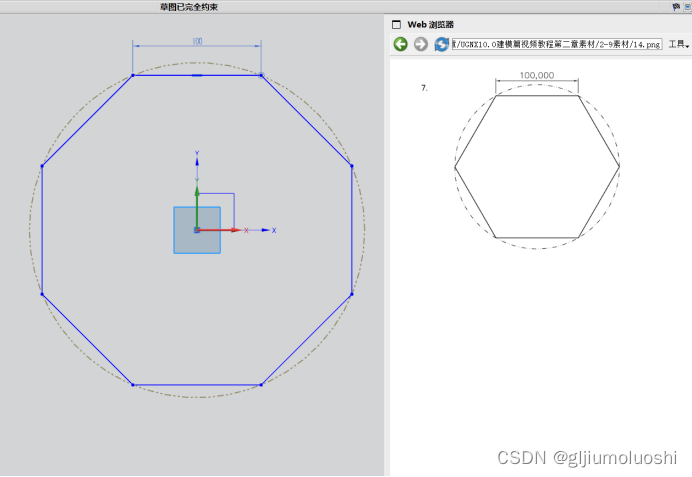

实战9：简单图形的绘制

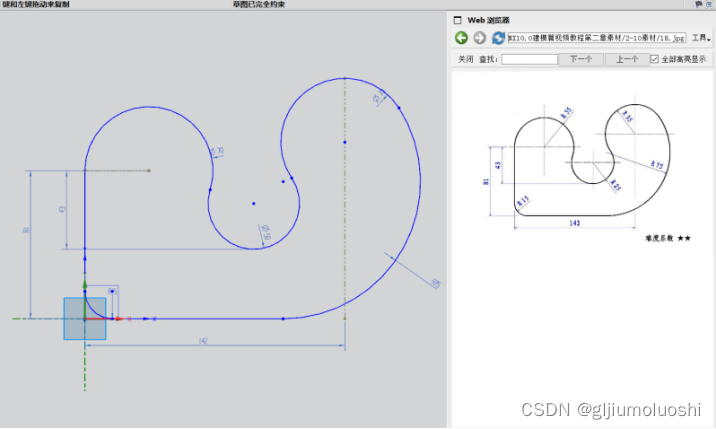

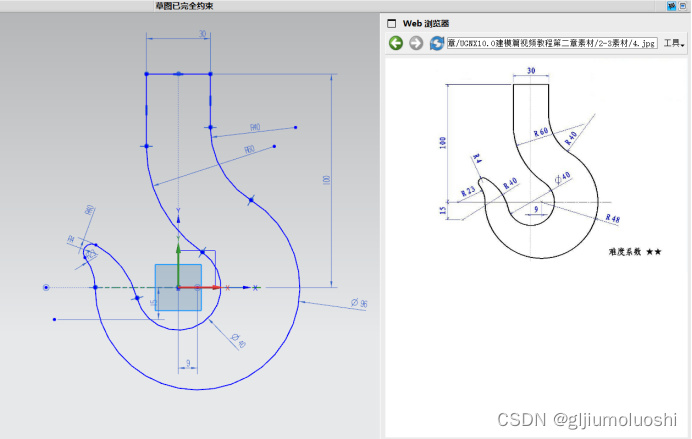

实战10：多圆弧相切连接绘制技巧

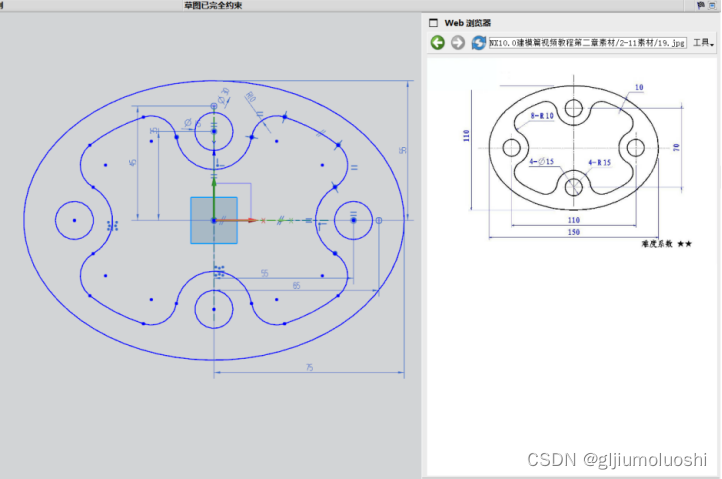

实战11：椭圆偏置后修剪问题，椭圆和X轴平行，倒圆弧的过程中不要标尺寸，倒完再标

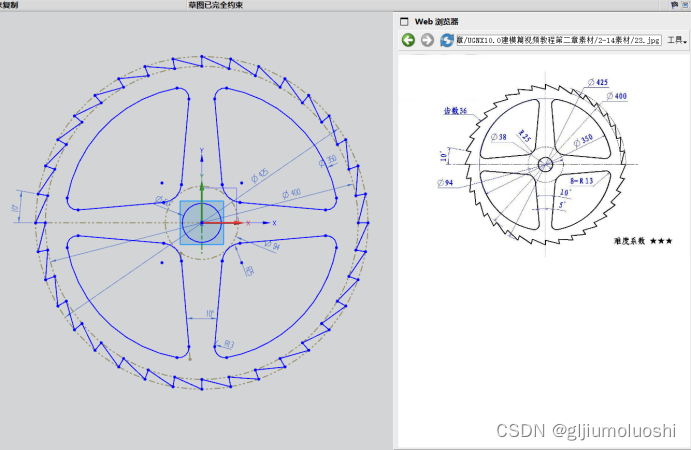

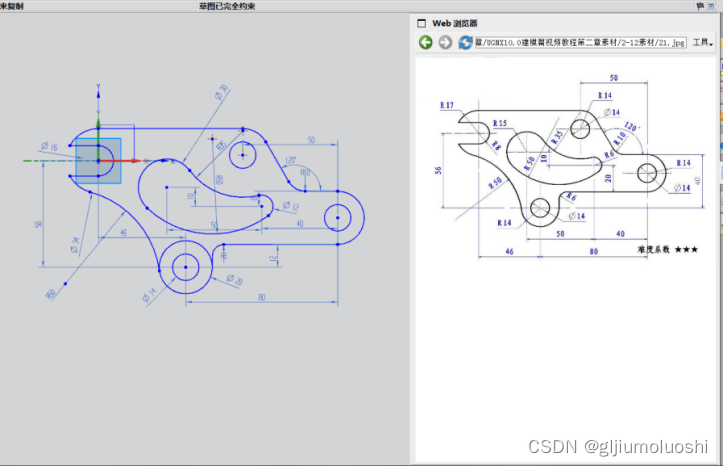

实战12：外形线框复杂或尺寸过多的图形绘制

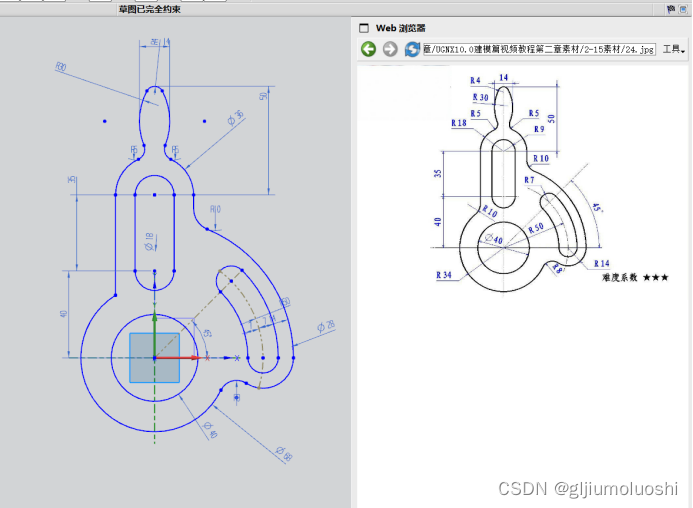

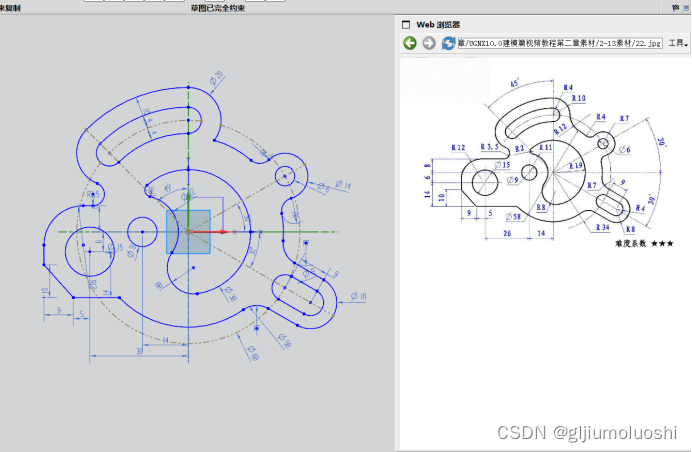

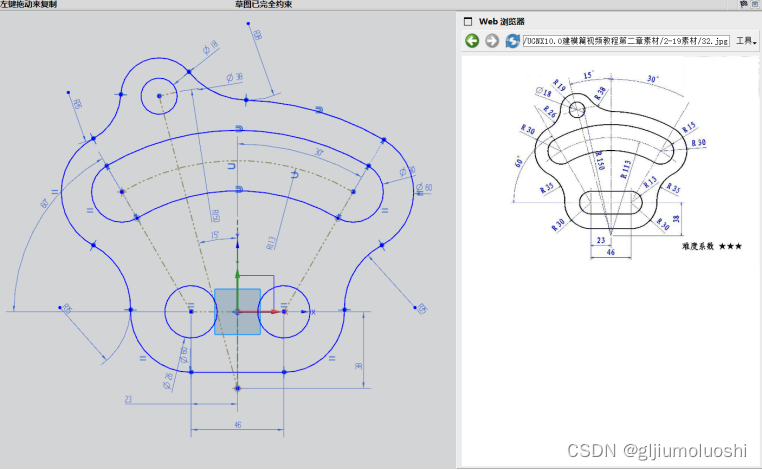

实战13：复杂圆弧图形的绘制技巧

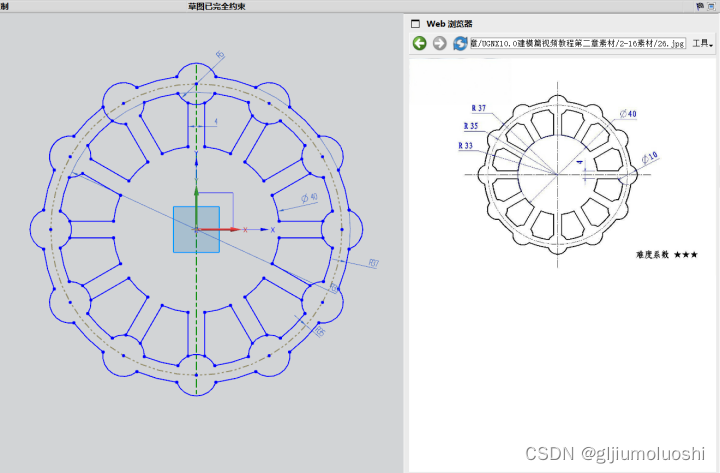

实战14：中等复杂旋转阵列几何图形绘制注意事项

实战15：图形分析与绘制 外轮廓形状、尺寸基点

实战16：镜像、阵列、绘制，修剪阵列出现过约束，注意间隔修剪

实战17：阵列几何图形

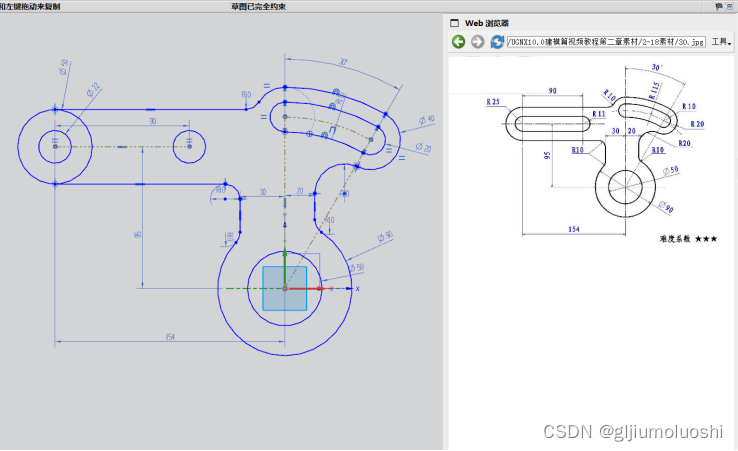

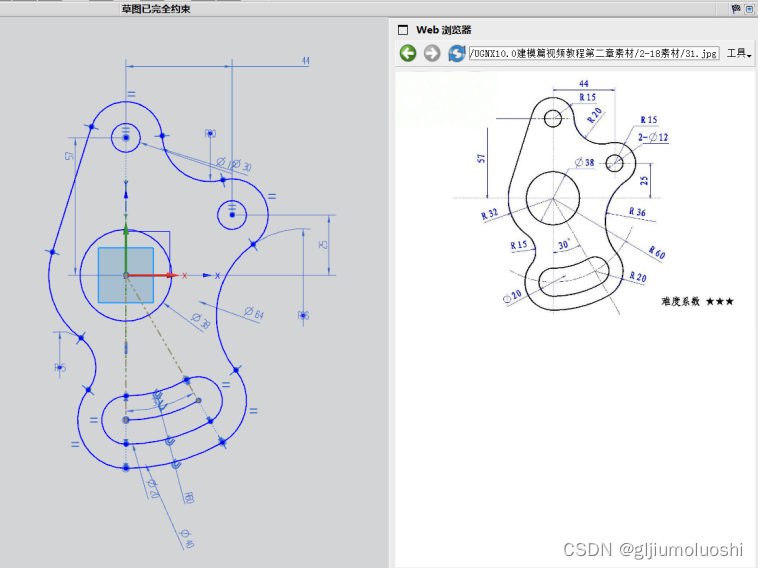

实战18：相切，轮廓图形的绘制

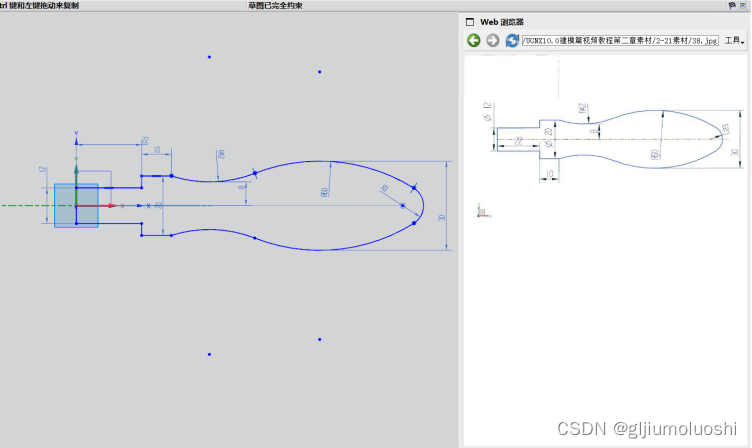

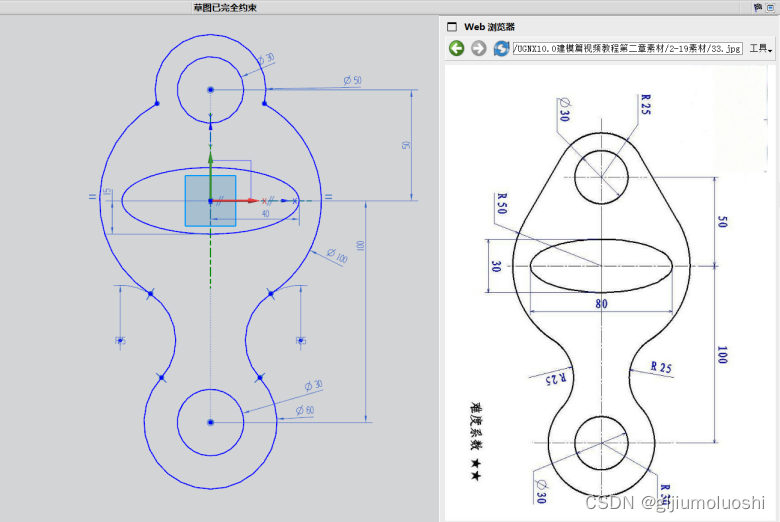

实战19：尺寸标注问题图形的检查与绘制

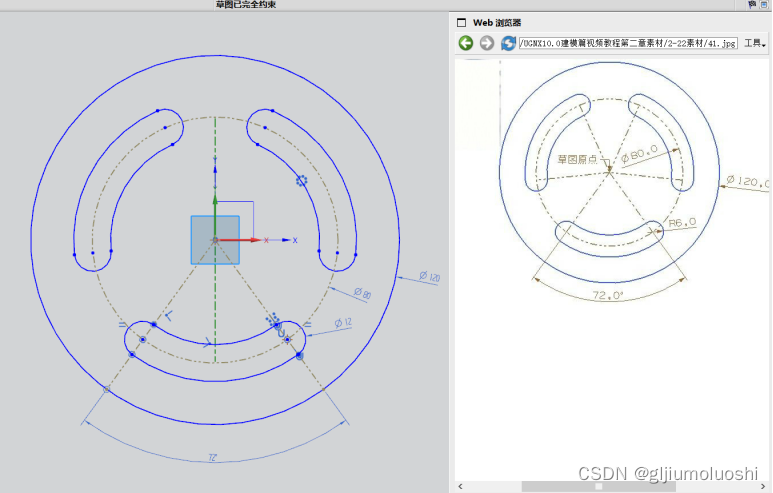

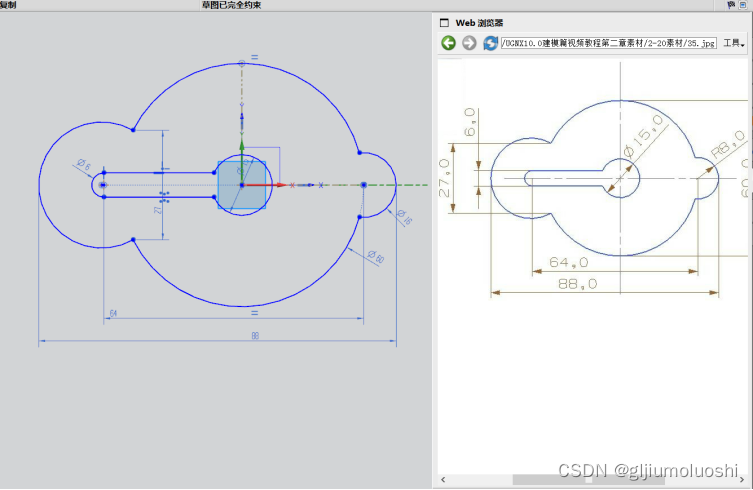

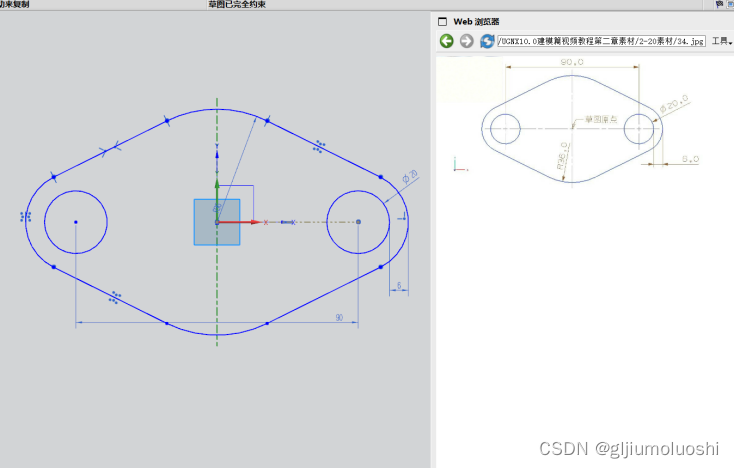

实战20：简单图形的绘制

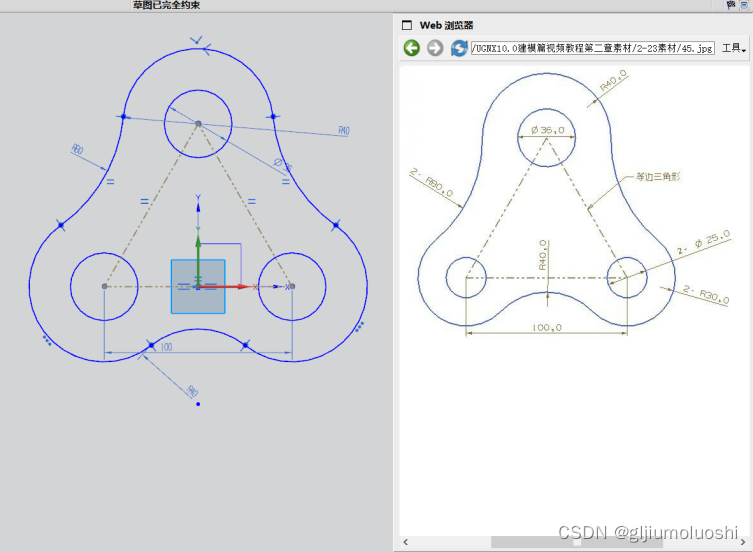

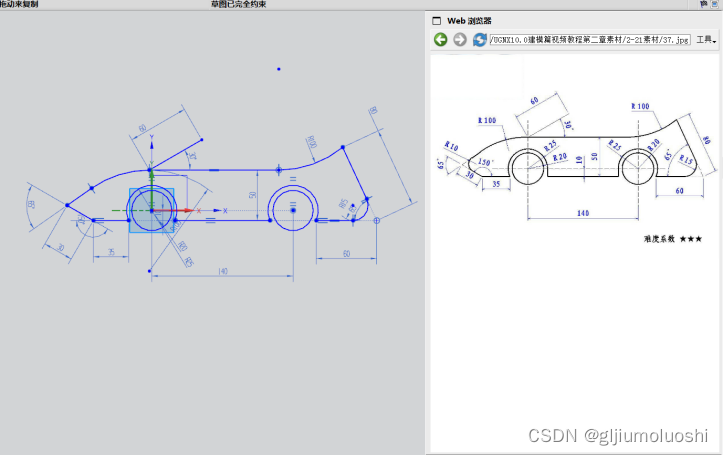

实战21：一边绘制一边分析图形

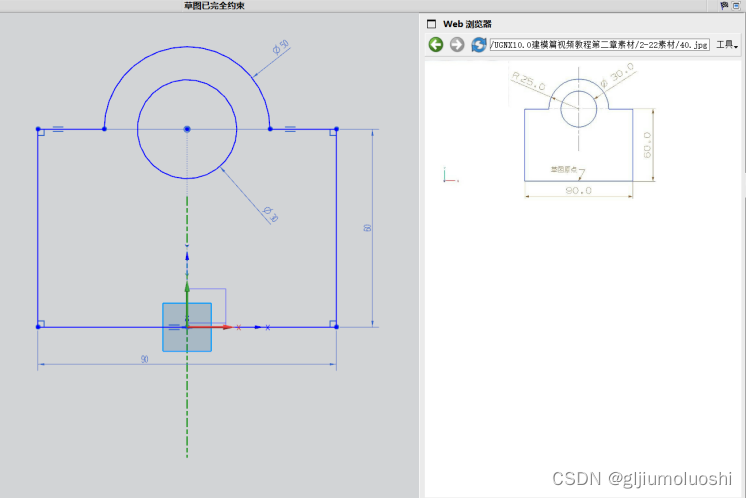

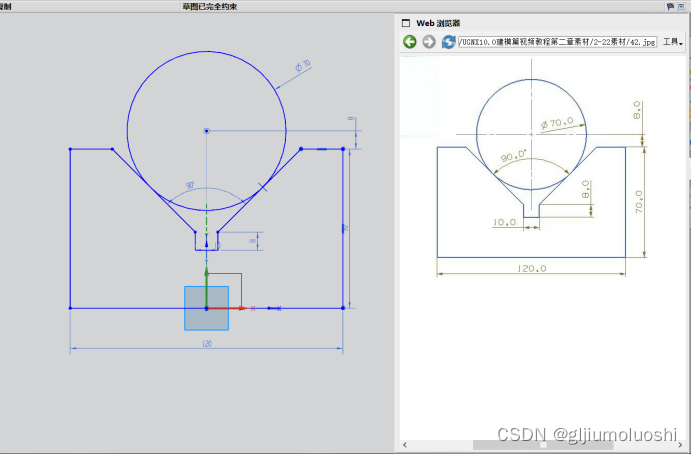

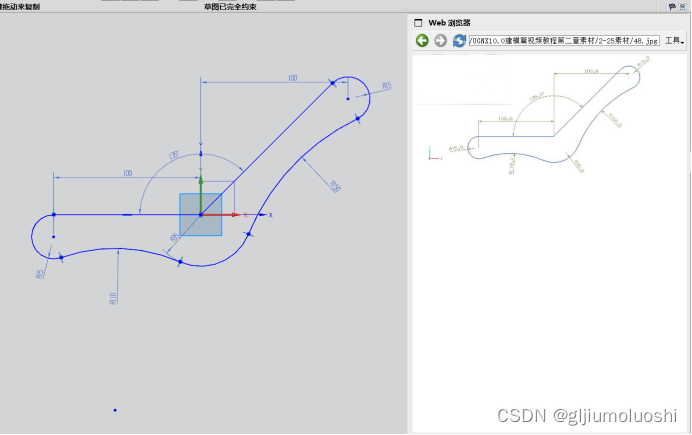

实战22：圆弧直线图形的绘制-注意偏置的曲线修剪问题

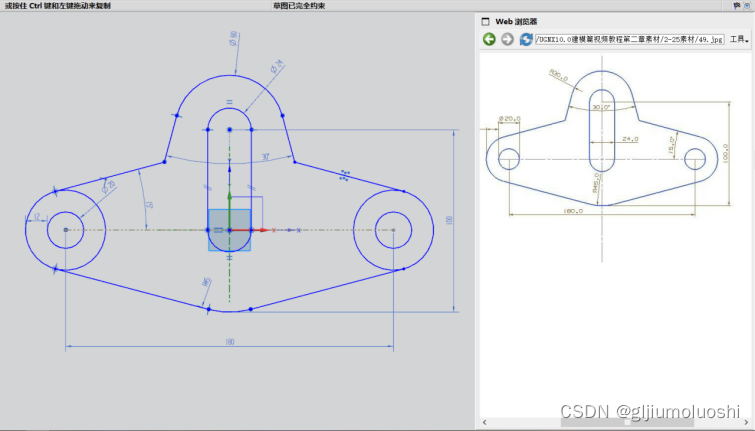

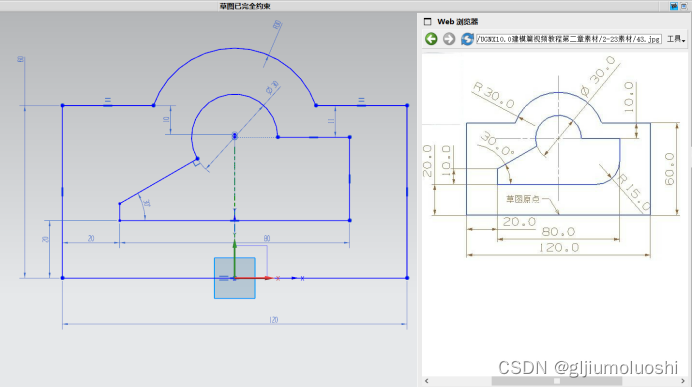

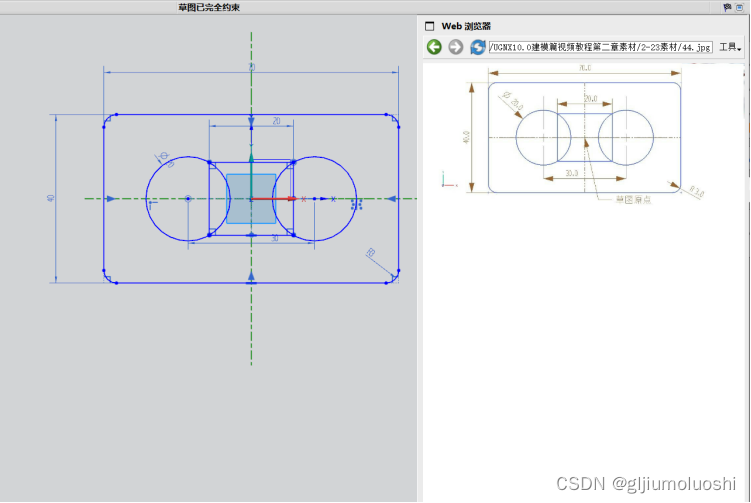

实战23：线框轮廓与阵列

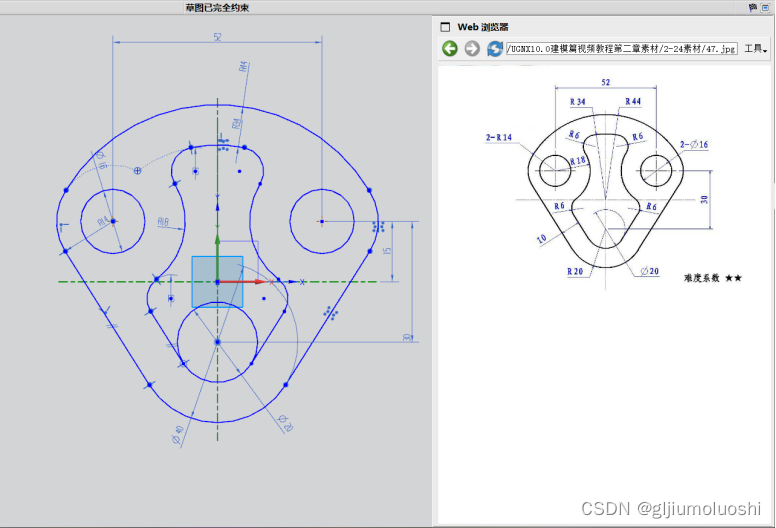

实战24：圆弧图形绘制技巧

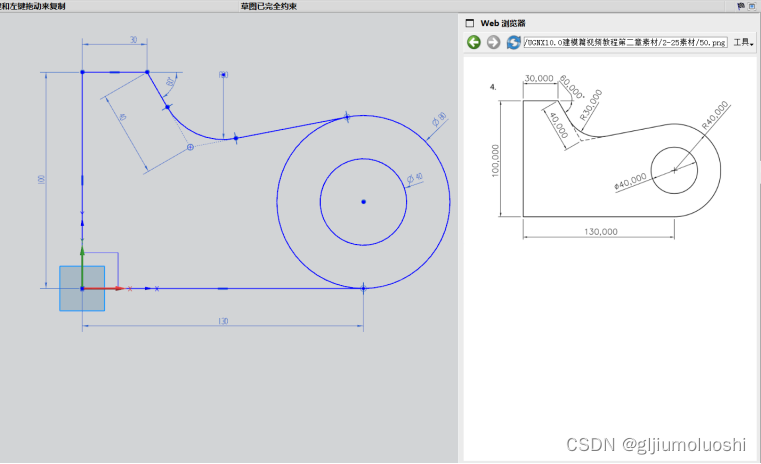

实战25：直线与圆弧相切绘制

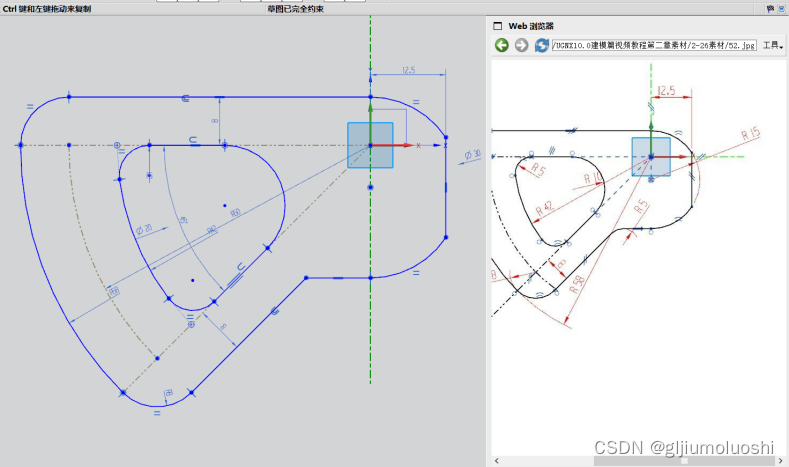

实战26：直线与圆弧绘制进阶
