本文详细介绍了SolidWorks中的各种建模实战技巧，包括使用快捷键、切换坐标系（如基准、绝对、相对和临时），以及一系列具体操作如旋转、拉伸、修剪、删除等。涵盖了滑块座、阀体、装配板和支架类零件的建模实例。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

快捷键

操作快捷键
取消已选中边线shift+左键
移动对象Ctrl+T
选中隐藏Ctrl+B
显示和隐藏Ctrl+W

坐标系：
1、基准坐标系：辅助绘图标注
2、绝对坐标系：导入导出工件与别的软件坐标相重合
3、相对坐标系：CNC编程，辅助建模
4、临时坐标系：临时保存查看
5、MCS坐标系：加工坐标系，配合机床坐标

建模实战（1-10）

实战1：

方法一：旋转，旋转，替换面，拉伸
方法二：球，修剪体，圆柱，删除面，抽壳（推断式菜单），长方体，键槽，镜像特征，替换面

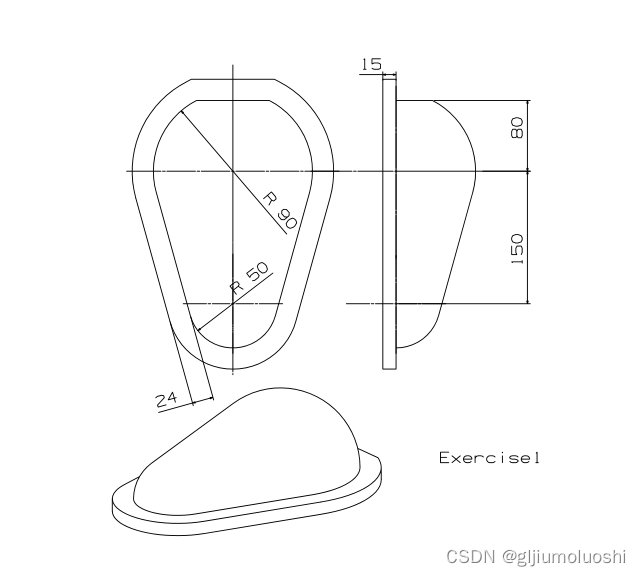

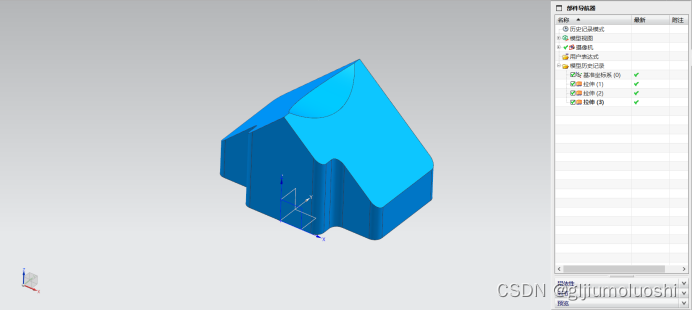

建模1
建模1

实战2：

方法一：拉伸，拉伸（拔模），加厚，删除面（Ctrl+b）或格式-移动至图层
方法二：长方体，隐藏基准坐标系，格式-WCS-定向，长方体，边倒圆，孔
建模2
建模2

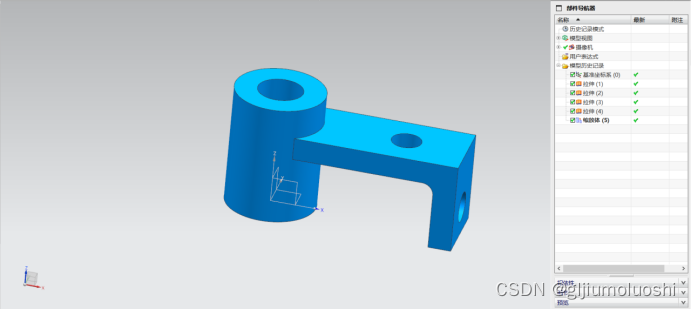

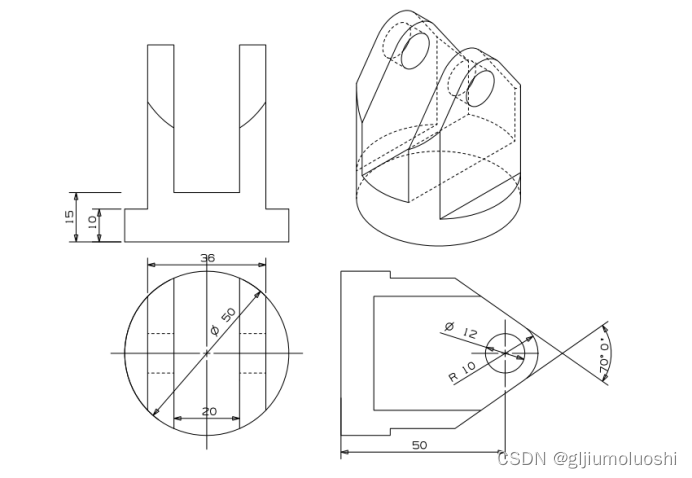

实战3：滑块座与圆孔定位套的绘制

圆柱，拆分体，修剪体，删除体，合并，拉伸

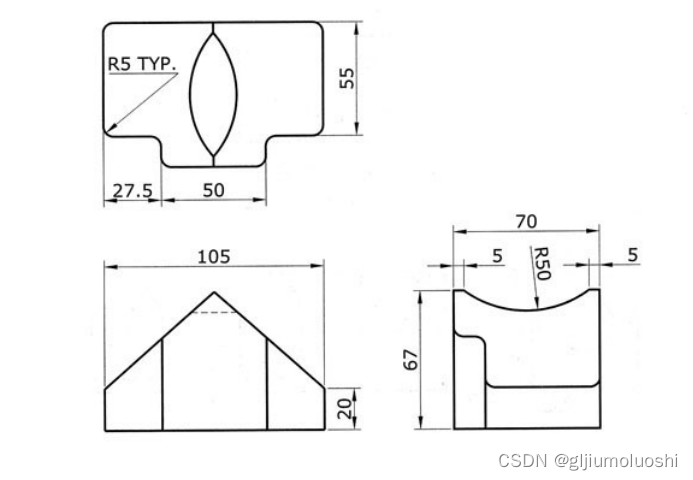

建模3
建模3
建模3-2
建模3-2

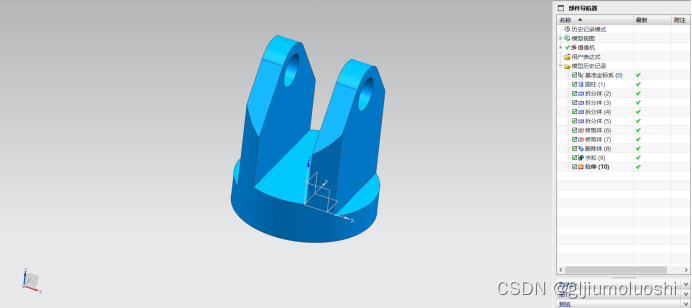

实战4：使用放大比例来绘制尺寸过小，或小数点过多的图形

建模4
建模4
建模4-2
建模4-2

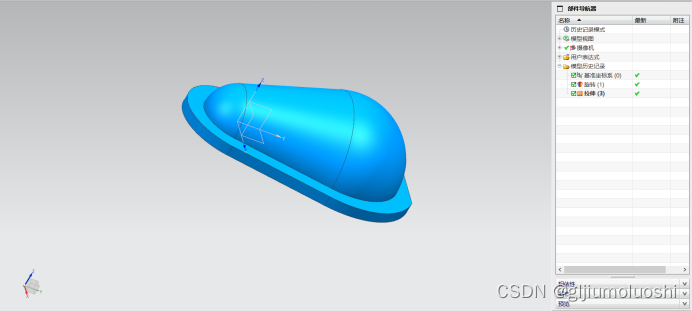

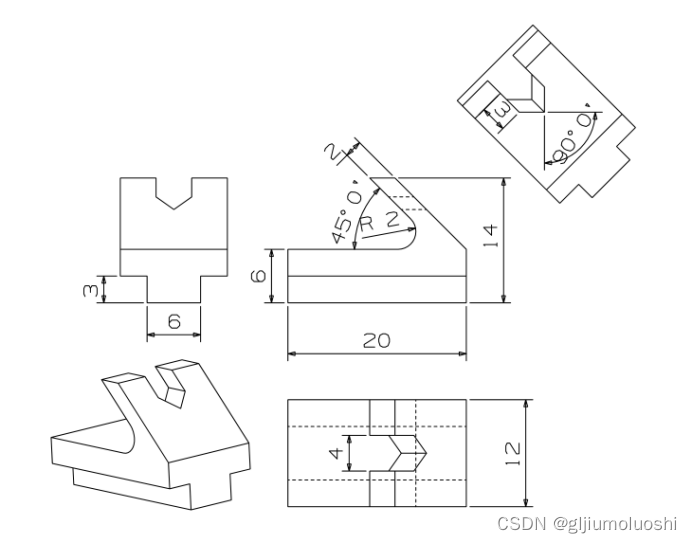

实战5：拆分体，偏置面，倒斜角，边倒圆，旋转综合应用

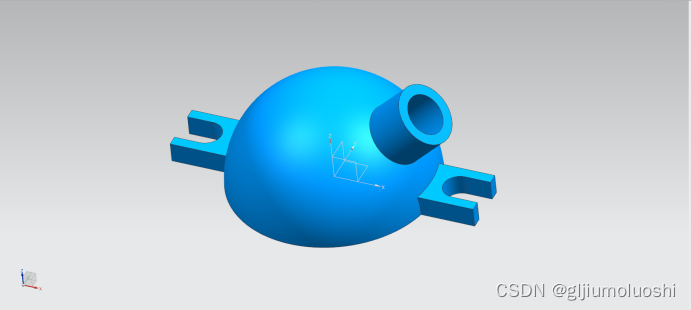

建模5
建模5
建模5

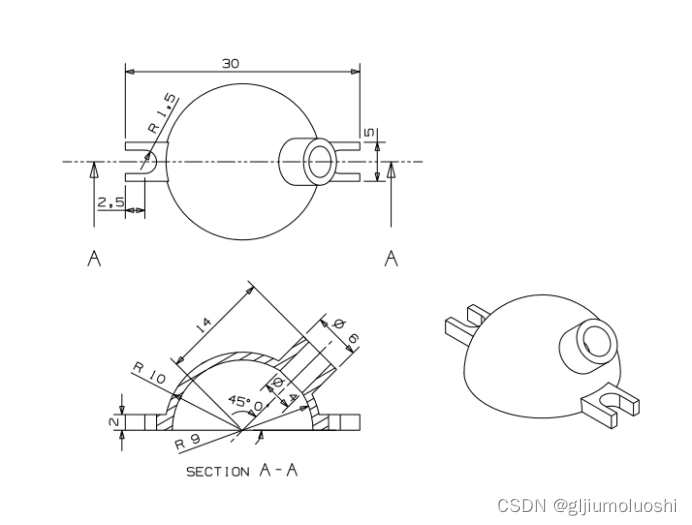

建模5-2

建模5-2

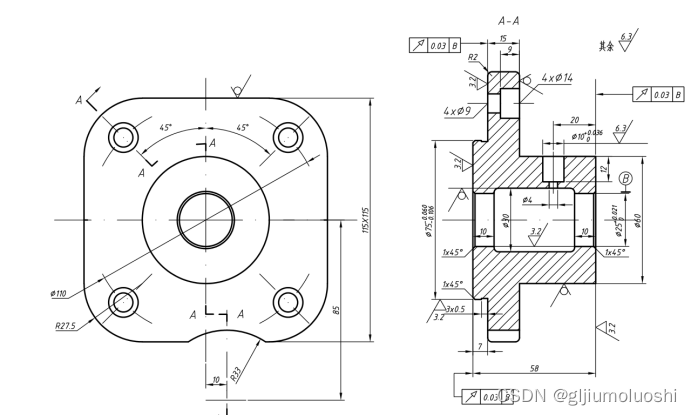

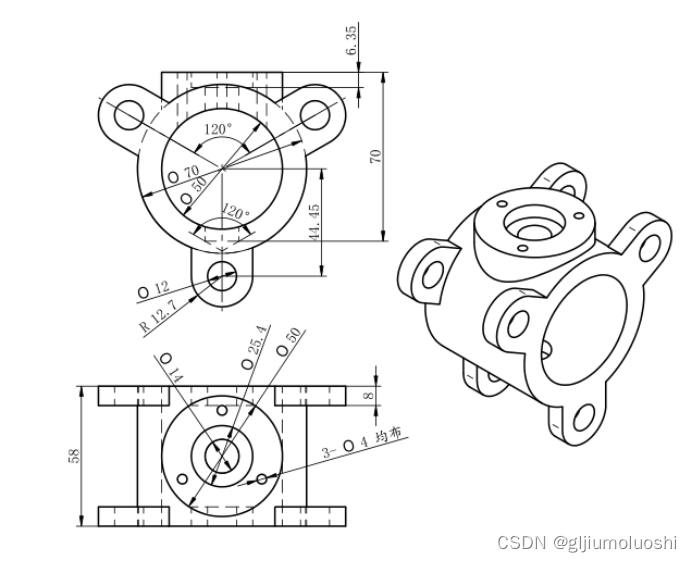

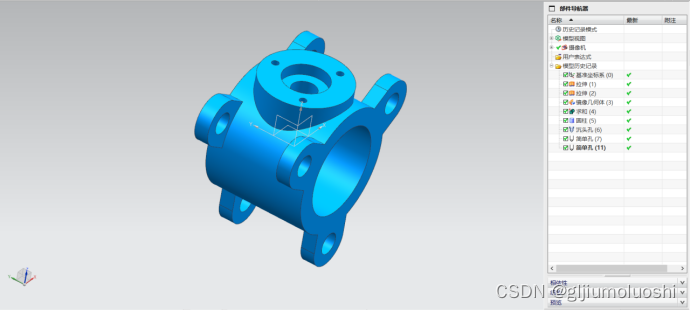

实战6：阀体建模

耳朵拉伸时，布尔类型无，因此要镜像几何体，不是镜像特征。

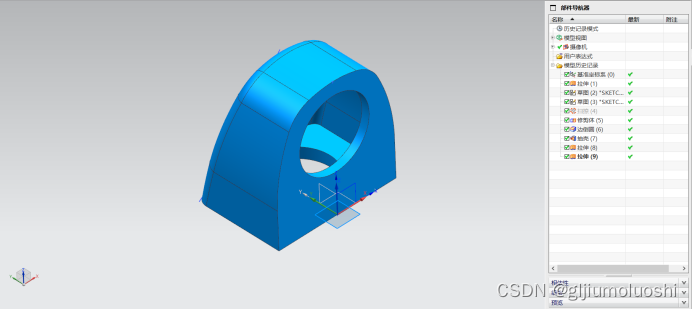

建模6
建模6

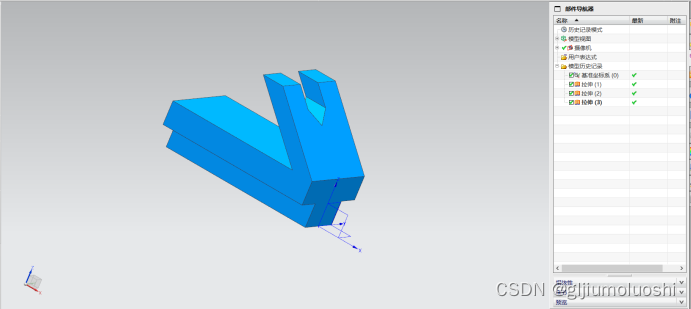

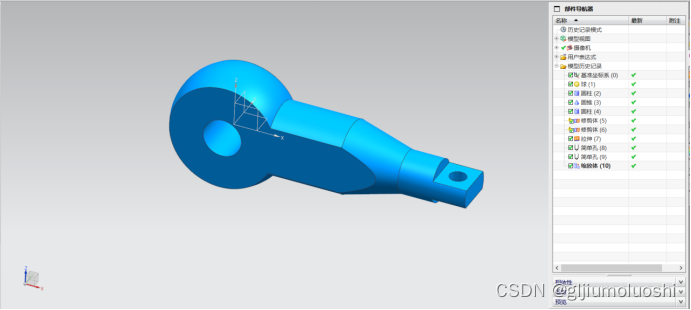

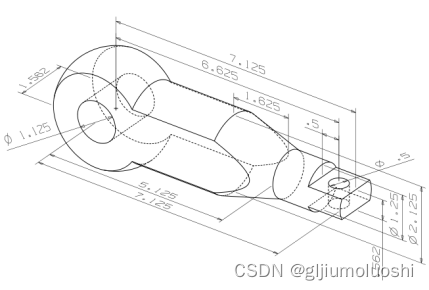

实战7：不等厚度零件

建模7
建模7

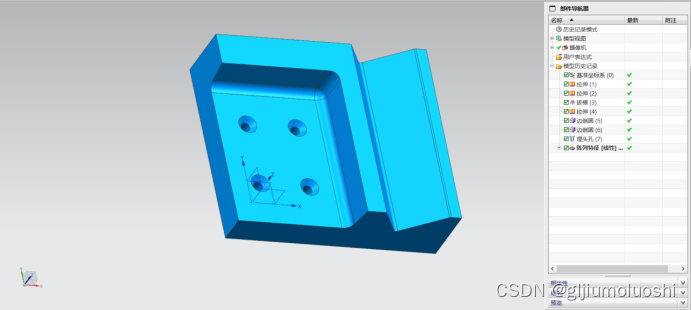

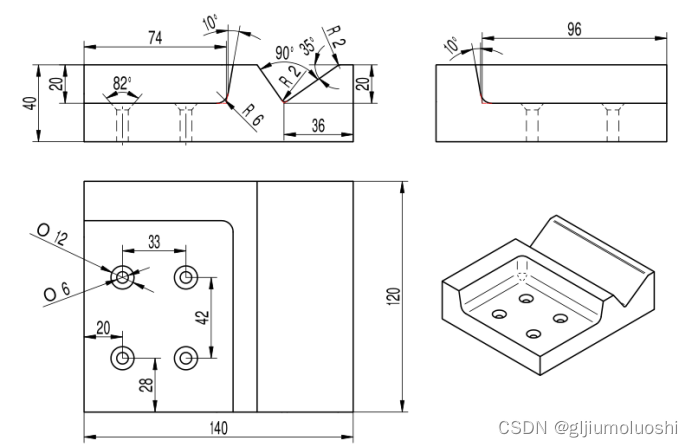

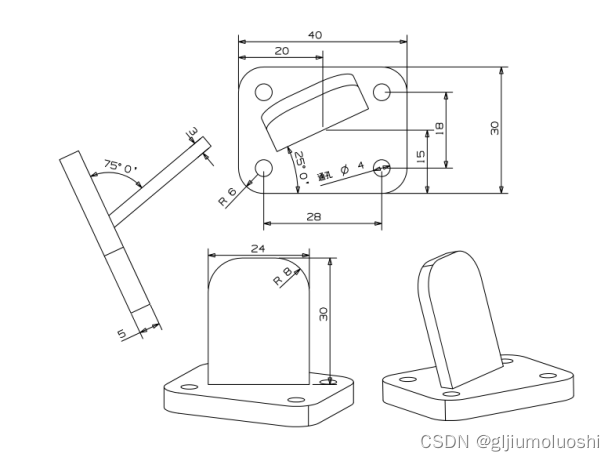

实战8：装配板零件的绘制

首选项-建模-编辑-允许编辑内部草图的尺寸
将草图设为内部

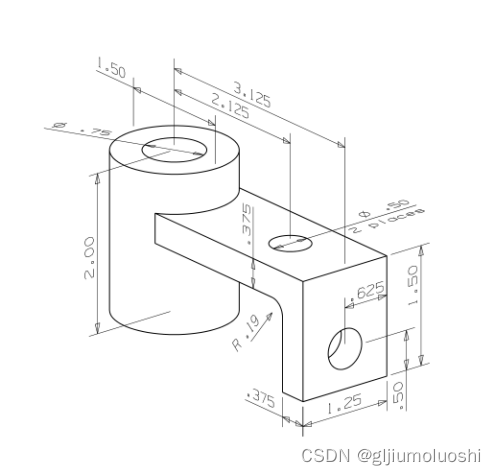

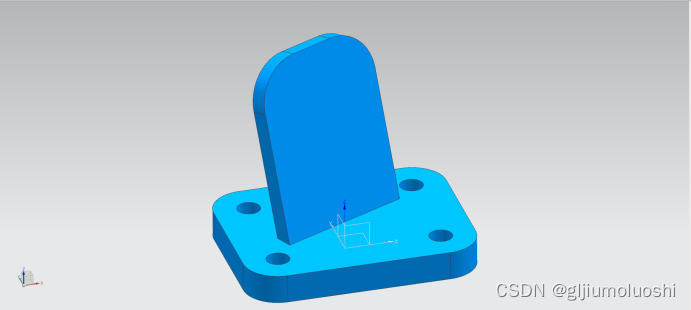

建模8
建模8

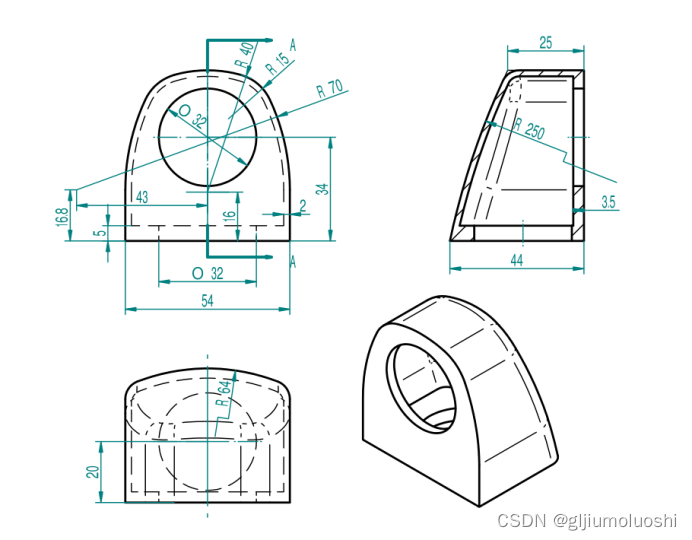

实战9：小型阀体分析与绘制

建模9
建模9

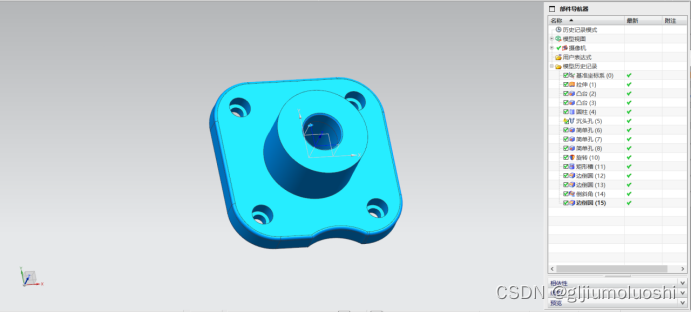

实战10：典型支架类零件的绘制

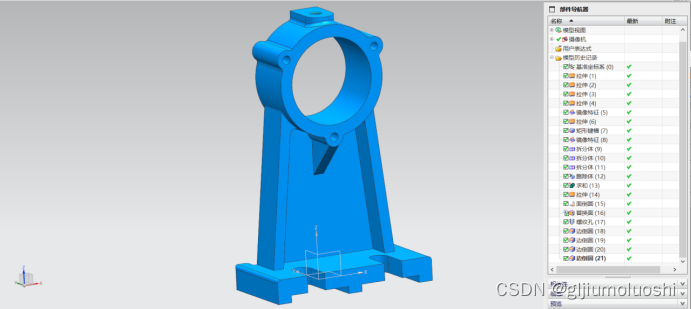

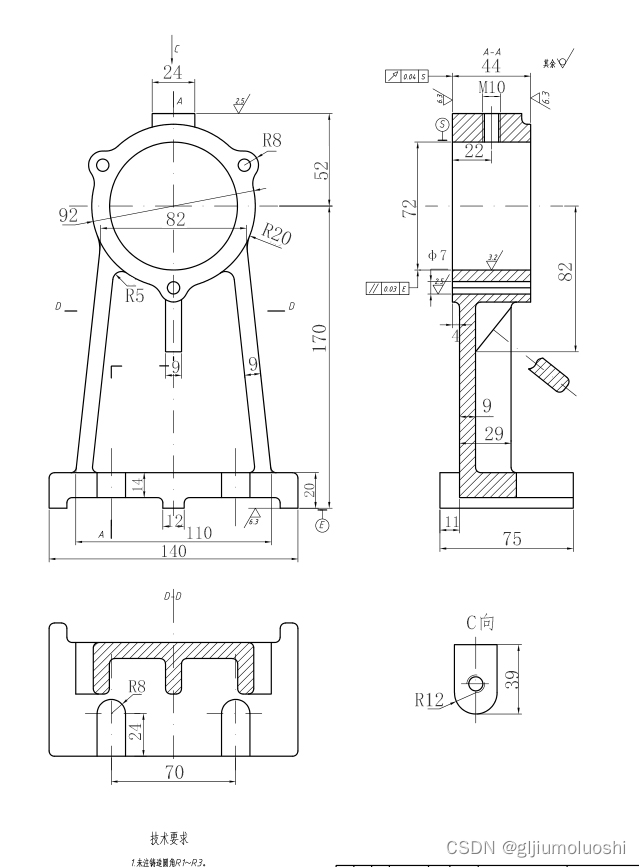

建模10
建模10
