CubeSuite+ 的使用介绍

一、创建工程

1、启动 CubeSuite+

在开始菜单的程序里找到Renesas ElectronicsCubeSuite+ 的 CubeSuite+图标， 单击执行，将会弹出如下界面。如果不是第一次执行，CubeSuite+ 会自动加载最后一次执行的Project 。

图1.1  启动CubeSuite+

2、创建 Project

在启动界面中，点击Create Now Project 框中的 GO ，选择创建一个新的工程，将打开创建对话框，选择和设定相关配置，开始创建新的Project。

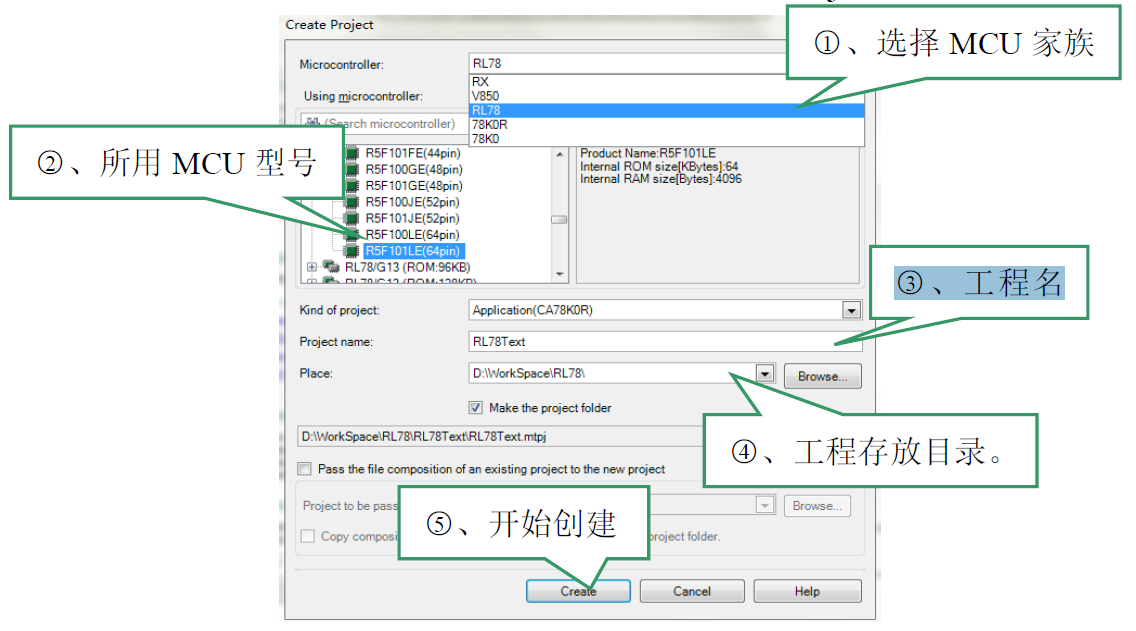

图1.2  创建Project对话框

注意：工程目录和文件名不能带有中文。

 3、CubeSuite+ 面板

在这个面板中，你可以控制程序的执行和打开面板的调试过程。

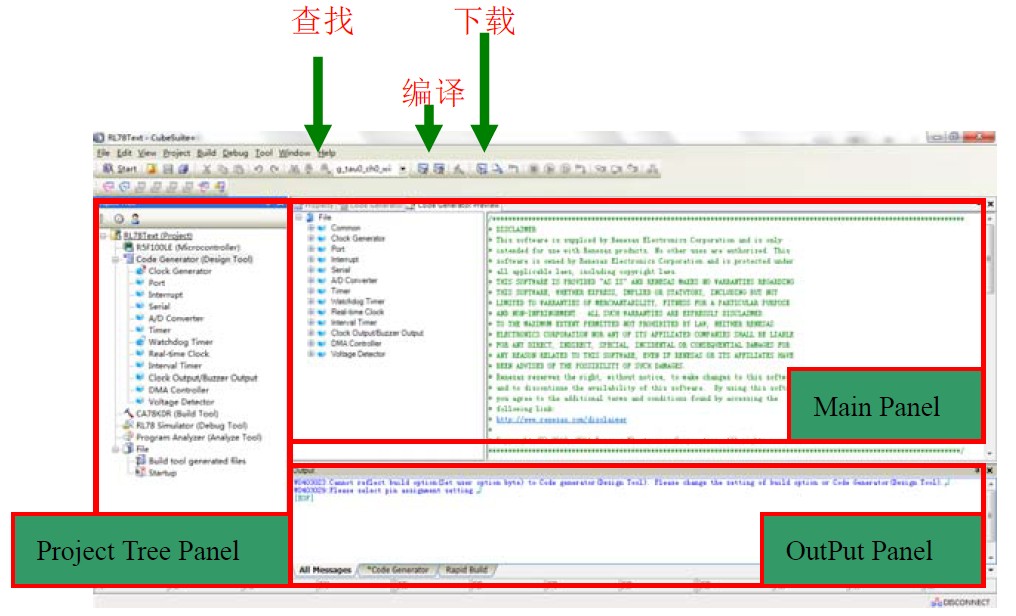

图1.3  CubeSuite+ 面板

Project Tree Panel：用于显示项目组件(微控制器、构建工具、调试工具等等)。在这个树形结构的面板上，你可以选择或更改调试工具的使用。

Main Panel：主要编辑窗口。

OutPut Panel：各种操作的输出窗口。

二、编译工程

1、代码自动生成

CubeSuite+ 可以使用代码自动生成工具来进行MCU内置的功能模块的功能设置，在CubeSuite+ 上选择MCU内置的各个功能模块，设置以及输入需要的数值之后，代码生成工具就可以根据用户配置自动生成程序代码。

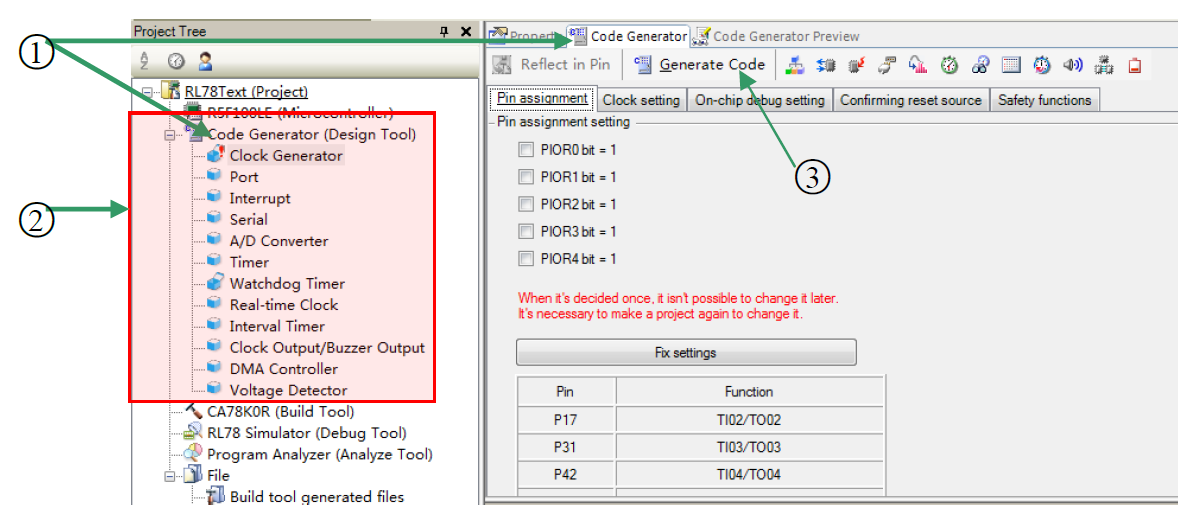

图2.1 代码生成设置界面

（1）在Project Tree Panel 中双击 Clock Generator 或点击 Main Panel 的Code Generator 开始代码生成设置，将打开如上界面；

（2）在Code Generator（Design Tool）选择MCU内置的各个功能模块，设置以及输入需要的数值；

（3）配置完成后，点击Main Panel 的Generate Code开始自动生成程序代码。

2、编译工程

2.1、编辑代码

（1）直接在自动生成的代码中，/* Start user code for…*/……/*End usercode…*/区域，根据需要实现的功能添加代码。

（2）参考自动生成的代码，根据项目需求，进行全项目代码编辑。该方式代码精简，可读性强，建议使用。

2.2、编译工程

在代码编辑完成后，只需点击 Rebuilds the project (快捷键Shift + F7 ) 按钮 ，或从菜单中选择 Build – > Rebuilds the project ，即可开始编译工程，编译结果将在 OutPut Panel 中显示。

三、仿真调试

1、配置仿真器

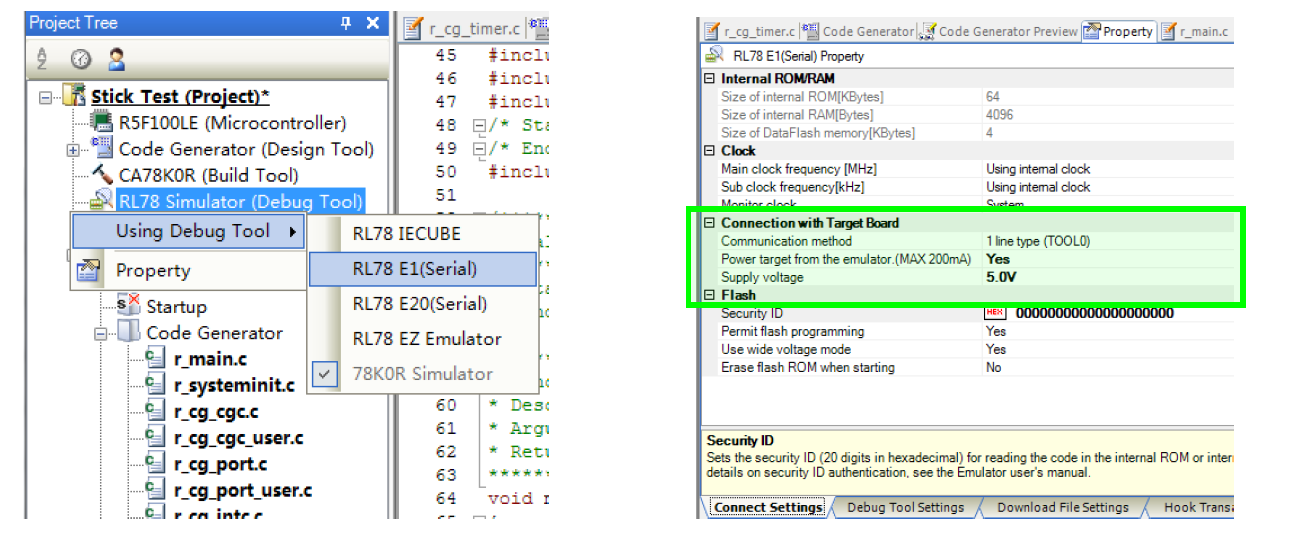

图3.1  选择仿真器                                                                                          图3.2 配置仿真器

（1）如图3.1，CubeSuite+适用多种仿真器（IECUBE、E1、E20、EZ Emulator、Simulator），在ProjectTree Panel 中单击 RL78 Simulator 右键，选择 Using Debug Tool – > RL78 E1，为本次调试选用仿真器 E1 。

（2）如图3.2，在ProjectTree Panel 中双击 RL78 E1（Serial），开启Property窗口，设置E1 输出5V 驱动电源。

（3）如下图3.3，连接好目标系统、仿真器与PC（具体请参考E1用户手册）。

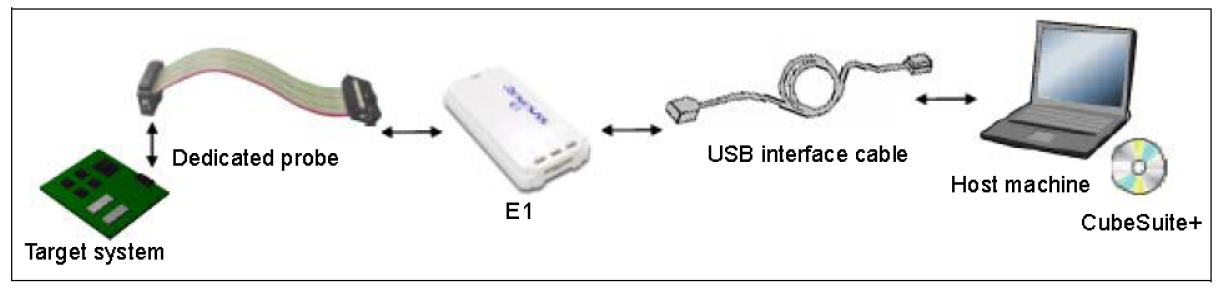

                                                                                     图3.3  仿真器连接

2、下载目标文件

目标文件就是由用户程序编译成的二进制文件，拓展名是*.lmf。点击CubeSuite+面板上的Download (快捷键F6 ) 按钮，或从菜单中选择 Debug–> Build & Download ，即可开始下载目标文件。

 3、执行与停止程序

下载目标文件后，自动启动如下窗口。

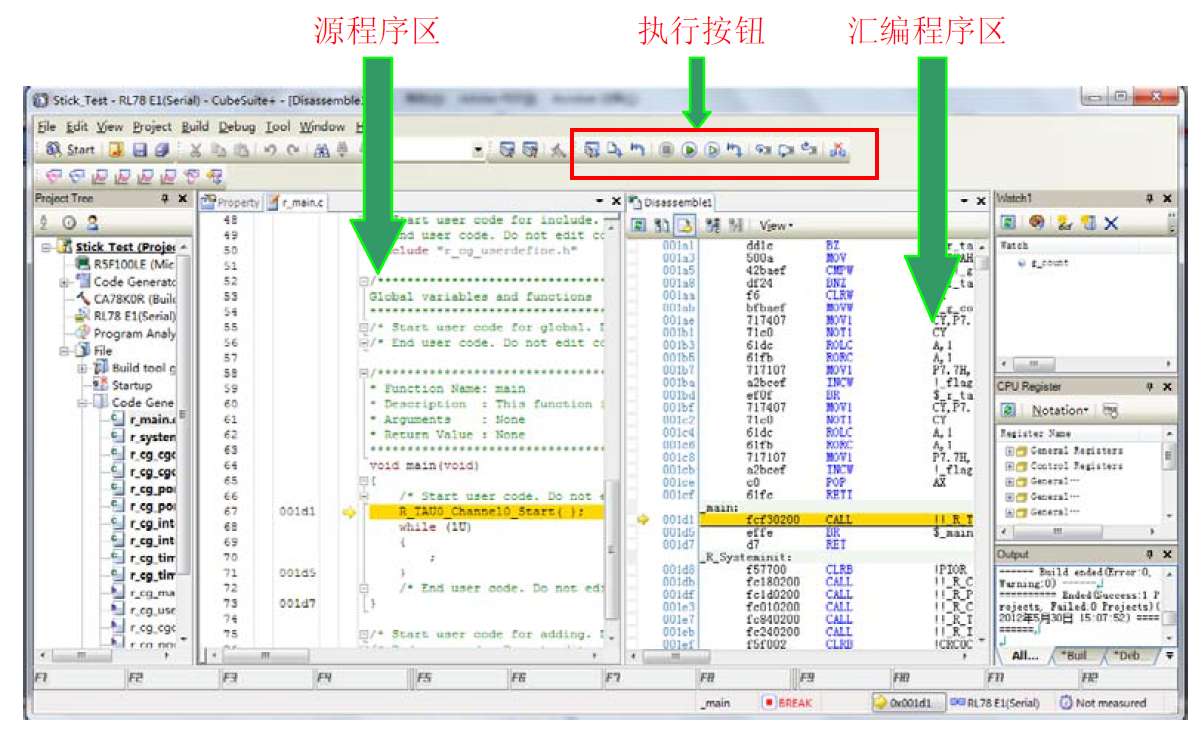

图3.4  CubeSuite+ 调试主面板

（1）执行程序：点击主面板工具栏上的执行按钮（快捷键F5），或从Debug菜单中选择 Go。

（2）单步执行：点击主面板工具栏上的Execution Step in 按钮（快捷键F11），或从Debug 菜单中选择 Step in。Execution Stepover按钮快捷键(F10）也是单步执行，但执行时，将整个函数作为一步，跳过函数实现代码) 。

（3）停止执行：在程序执行期间，按停止按钮（快捷键Shift+F5），或从Debug菜单中选择Stop。

（4）重启：点击重启按钮（快捷键ctrl+F5），或从Debug菜单中选择CPU Reset，无论程序是否在执行，都可以执行重启操作。

4、调试功能

4.1、变量监控功能

（1）观察变量：

在代码中，选择用户需要观察的变量，单击右键，选择Register to Watch1，将变量添加到 Watch 1 窗口，这样就可以观测到该变量的当前值。随着程序的执行，变量的值也会刷新。

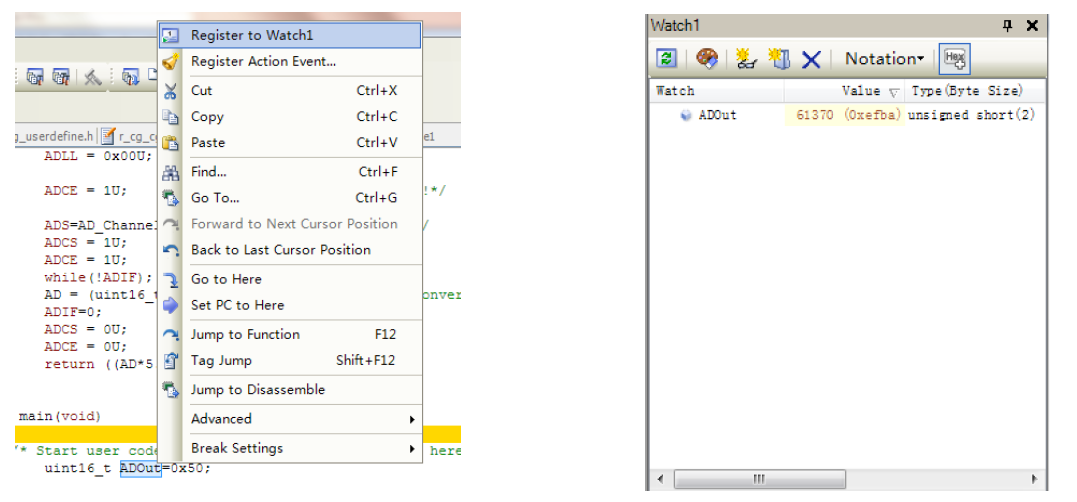

图3.5  启动变量监控                                                                                                        图3.6  Watch窗口

（2）修改变量值：

在Watch 窗口的显示变量值（Value）区域，双击需要改变的变量值，即可修改该变量的值。通过这种操作，就可以在调试中很方便地测试变量的各种数值，而不必重新修改和编译程序。

这个监控功能也可以用来观察和修改 SFR 的值。

4.2、Action Event功能

通过简单的设定，Action Event 功能可以方便的显示调试中的变量的变化。

（1）开启Action Event功能：

在代码中，选择用户需要观察的变量，单击右键，选择Register Action Event，开启Action Event 对话框，设定输出名称。

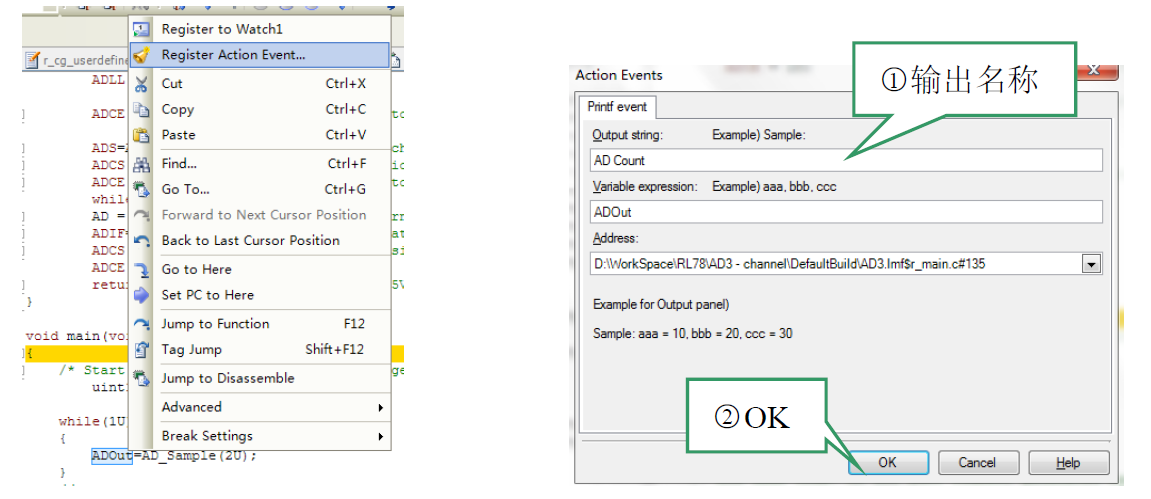

图3.7 开启Action Event功能                                                                             图3.8  Action Event 对话框

设定完成后，该变量的行就会显示红色，并且在行号旁边显示Action Event标志。程序执行时，在OutPut Panel中，根据程序的运行情况，会输出该变量的变化过程。

（2）关闭Action Event功能：

程序停止时，在设定变量的行， 选中Action Event标志，单击右键，选择Delete Events ，关闭Action Event功能。

4.3、设置断点

如果需要程序在某些地方停止执行，可以设置软件断点，程序运行到该行之前会停止。

可以设置断点的程序行左边有地址显示，在地址行右边空白区域单击，可以加入一个断点，断点处出现一个标识，设定了断点的行显示为红色。

程序执行到断点行将停止。要去掉断点，只需单击断点标识 即可。

四、flash 存储器编程器

为了重新写入 MCU 的内部flash 存储器的内容，通常需要使用一个专用的 flash 存储器编程器，最终批量生产时， 编程方式跟RENESAS推荐方式一样。

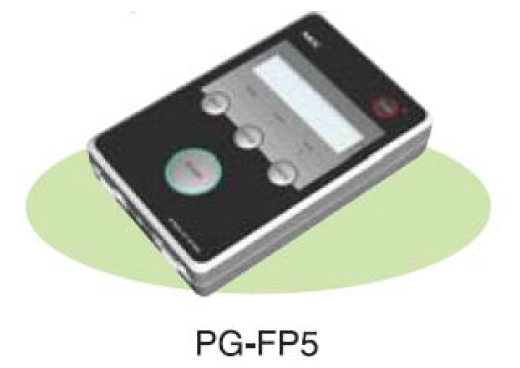

图4.1 RENESAS编程器
